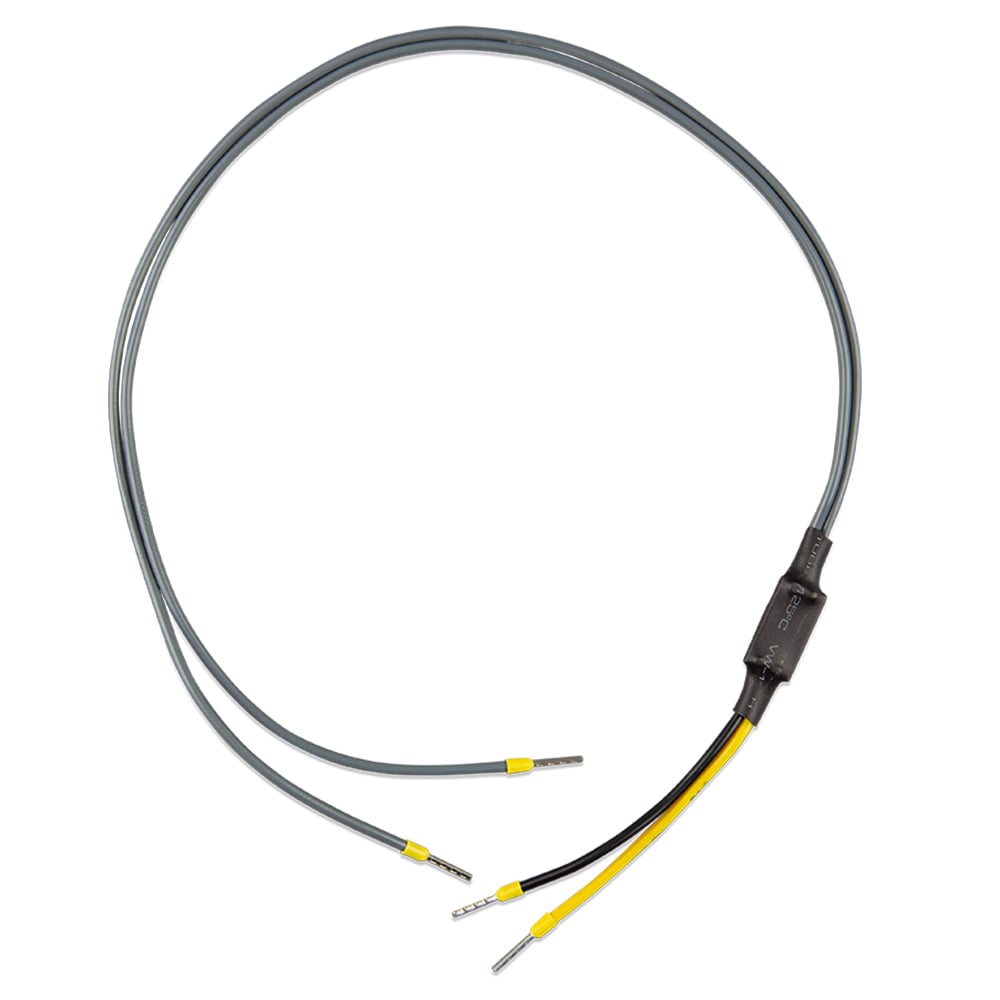

Victron Orion-Tr Fernbedienungskabel isoliert für DC-DC Ladegeräte

Beschreibung

Bei allen isolierten Orion-Tr und Orion-Tr Smart DC-DC Ladegeräten von Victron Energy ist der Fern-Ein/Aus-Kreis auf die Primärbatterie bezogen, also auf die Starterbatterie am Eingang. Soll das Ladegerät stattdessen von der Sekundärseite geschaltet werden – typisch vom BMS einer Lithiumbatterie am Ausgang – fehlt die gemeinsame Masse, denn die galvanische Trennung des Ladegeräts trennt beide Kreise vollständig. Genau diese Lücke schließt das isolierte Fernbedienungskabel ASS070300100: Es übersetzt ein Schaltsignal von der Ausgangsseite potentialfrei auf den Fern-Ein/Aus-Anschluss des Ladegeräts.

• Schaltsignal aus dem Sekundärkreis ohne Aufhebung der galvanischen Trennung
• Direkt kompatibel mit Victron smartBMS und BMS mit Ladefreigabe-Ausgang
• Kurzschlussfest, geringe Stromaufnahme von maximal 30 mA
• Kein Relais, keine Zusatzverdrahtung
• Original Victron Energy, 62 cm Kabellänge

Für wen ist das Produkt gedacht?

• Wohnmobil- und Kastenwagenausbauer mit Lithium-Aufbaubatterie, deren BMS den Ladevorgang freigeben oder sperren soll
• Betreiber von Victron Smart-Lithium-Batterien mit smartBMS, die den Charge-Disconnect-Ausgang am Orion-Tr Smart nutzen wollen
• Bootseigner, bei denen die Versorgungsbatterie auf eigenem Potential liegt und die Starterseite nicht angezapft werden darf
• Alle Installationen, bei denen das Ein/Aus-Signal aus dem Sekundärkreis kommt – etwa von einem Batteriewächter oder Temperatursensor auf der Ausgangsseite

Wer das Ladegerät vom Zündschloss (Klemme 15) oder von einem Schalter auf der Starterseite steuert, braucht dieses Kabel nicht; dort reicht der mitgelieferte Fern-Ein/Aus-Stecker.

Vorteile und Grenzen

Der Anwendungsfall ist bei jedem Lithium-Aufbau mit externem BMS relevant: Ein smartBMS oder ein BMS mit Charge-Disconnect-Ausgang gibt das Signal „Laden erlaubt“ auf Sekundärpotential aus. Mit dem Kabel stoppt das Orion-Tr Smart sofort, wenn die Batterie voll, zu kalt oder abgeschaltet ist – ohne Relais, ohne Eingriff in die Fahrzeugelektrik und ohne die 200-VDC-Trennung des Ladegeräts aufzuheben.

Das Kabel ist 62 cm lang, wird an der Fern-Ein/Aus-Klemme des Ladegeräts eingesteckt und auf der anderen Seite mit dem Steuerausgang des BMS verbunden. Der Pull-Down-Eingang schaltet ab etwa 4 V und zieht maximal 30 mA, kurzschlussfest.

So wird es angeschlossen

• Am Ladegerät: Den mitgelieferten Fern-Ein/Aus-Stecker (Brücke) abziehen, das Fernbedienungskabel einstecken.
• Am BMS: Die beiden Leitungsenden an den Charge-Disconnect- bzw. Ladefreigabe-Ausgang des BMS legen; bei Victron smartBMS an den Ausgang „Charge disconnect“.
• Verhalten: Liegt am Kabel Spannung an (ab ca. 4 V), lädt das Orion-Tr; fällt das Signal weg, schaltet das Ladegerät ab.
• In der VictronConnect-App: Die Motorabschaltungserkennung bleibt aktiv, wenn beide Bedingungen gelten sollen; sie lässt sich abschalten, wenn allein das BMS entscheiden soll.

Praxisbeispiel Wohnmobil mit Lithium-Aufbaubatterie

Ein Kastenwagen mit Euro-6-Motor bekommt eine 200-Ah-LiFePO4-Batterie mit smartBMS und ein Orion-Tr Smart 12/12-30. Ohne das Kabel würde das Ladegerät bei laufendem Motor immer laden, auch wenn das BMS die Zellen wegen Frost oder Vollladung sperrt; die Abschaltung müsste dann hart über das BMS-Relais erfolgen, was Lastspitzen erzeugt. Mit dem Fernbedienungskabel meldet das BMS die Freigabe an das Ladegerät, das daraufhin sauber hochfährt oder stoppt. Die Starterbatterie bleibt unberührt, die Trennung zwischen Fahrzeug- und Aufbaukreis bleibt vollständig erhalten, und die App zeigt den Zustand „Fern-Aus“ nachvollziehbar an.

Hersteller-Teilenummer (MPN)	ASS070300100
Passend für	alle isolierten Victron Orion-Tr und Orion-Tr Smart DC-DC Ladegeräte
Funktion	isolierter Fern-Ein/Aus-Eingang, Signal auf Sekundärbatterie bezogen
Maximale Eingangsspannung	35 V
Maximale Ausgangsspannung	70 V
Mindestspannung für Pull-Down	ca. 4 V
Maximaler Pull-Down-Strom	ca. 30 mA, kurzschlussfest
Kabellänge	62 cm
Anschluss Ladegerät	2-poliger Fern-Ein/Aus-Stecker
Anschluss BMS-Seite	offene Leitungsenden
Hersteller	Victron Energy
EAN	8719076052777

Lieferumfang

• 1x Victron Energy Orion-Tr isoliertes Fernbedienungskabel für DC-DC Ladegeräte (ASS070300100)

Victron Energy BV
De Paal 35
Almere, NL, 1351JG
Tel.: 0031365359700
sales@victronenergy.com
