Solarpanel gerahmt – monokristallin & bifazial

12-V-Solarmodul oder 24-V-Solarpanel?

• 12-V-Module (36 Zellen, 50–200 W): Leerlaufspannung 20–24 V – passen an PWM- und MPPT-Regler für 12-V-Batterien. Die Wahl für Wohnmobil, kleine Gartenanlagen und Boote.
• 24-V-Solarpanels (72 Zellen oder Halbzellen, 200–450 W): Leerlaufspannung 36–50 V – für 24-V-Batterien, 12-V-Anlagen mit MPPT-Regler und für Reihenschaltung an 48-V-Systemen. Bester Preis pro Watt, auch für Balkonkraftwerk und Netzeinspeisung geeignet.

Ob Modulspannung und Regler zusammenpassen, prüft der MPPT-Rechner.

Zelltechnik und Ertrag

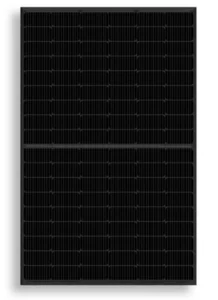

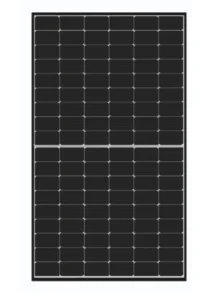

PERC-, TOPCon- und N-Typ-Zellen erreichen 21–23 % Wirkungsgrad; bifaziale Glas-Glas-Module nutzen zusätzlich Licht von der Rückseite. Ein 100-W-Modul bringt in Deutschland im Sommer 350–450 Wh am Tag, ein 400-W-Modul rund 1,5 kWh. Black-Frame- und Full-Black-Module sind optisch unauffällig, Standardmodule mit Silberrahmen etwas günstiger.

Montage

Auf dem Wohnmobil mit Solarspoilern verklebt, am Gartenhaus mit Dachhaken, Aufständerung oder Wandhalter geschraubt; Ausrichtung nach Süden mit 30–35° Neigung bringt den Jahresertrag, flacher montierte Module liefern im Sommer mehr. Halterungen, MC4-Stecker, Y-Verteiler und Solarkabel finden Sie unter Installation; den Querschnitt liefert der Kabelrechner.

Häufige Fragen zu gerahmten Solarmodulen

Kann ich ein 24-V-Modul an eine 12-V-Batterie anschließen?

Ja, mit einem MPPT-Laderegler – er setzt die höhere Modulspannung in Ladestrom um. Mit einem PWM-Regler verschenken Sie die Hälfte der Leistung.

Wie schließe ich mehrere Module an?

Parallel (gleiche Spannung, Ströme addieren sich) für PWM und 12-V-Systeme, in Reihe (Spannungen addieren sich) für MPPT-Regler mit hoher Eingangsspannung und lange Leitungen.

Halten die Module Hagel und Schnee aus?

Gerahmte Glasmodule sind nach IEC 61215 auf Hagel bis 25 mm und Schneelasten von 5.400 Pa geprüft.
