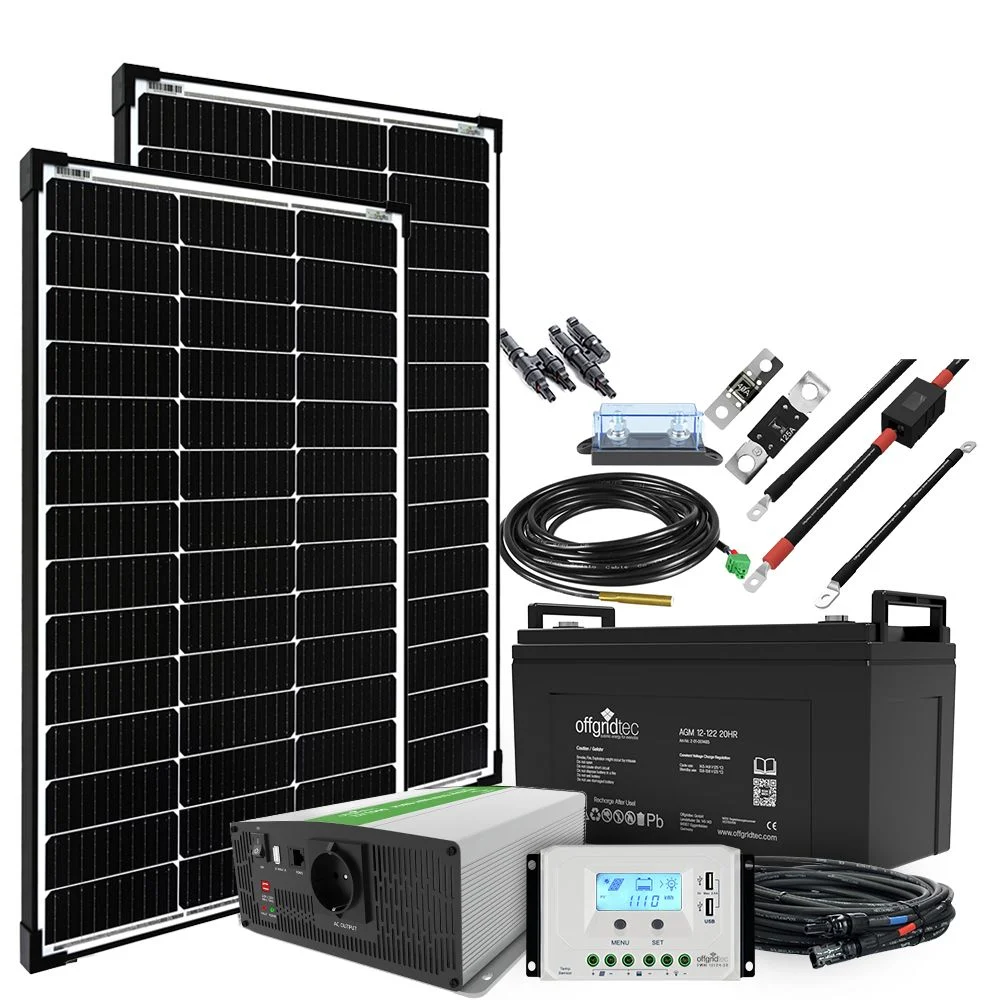

200W Solaranlage Autark M-Master mit 120Ah AGM Akku u. Wechselrichter

Beschreibung

Die Autark M-Master ist das mittelgroße Komplettsystem der Autark Familie und liefert einen durchschnittlichen Tagesertrag von 800 Wattstunden (0,8kWh) zwischen März und Oktober. Der erzeugte Strom wird in dem zyklenfesten 122Ah AGM Akku gespeichert – der hochwertige Laderegler mit integriertem Display gibt Ihnen Auskunft über den Ladezustand der Batterie, während Ihre 230V Verbraucher am Sinus-Wechselrichter betrieben werden können. Geliefert wird das Ganze selbstverständlich inklusive Profi Verbindungskabelkit für die einfache Verbindung der Komponenten. Die 200 W Solarleistung des Sets bringen im Sommer rund 720 Wh und im Winter rund 144 Wh am Tag (Kalkulationswerte unserer Rechner) – ausgelegt für Gartenhaus und Laube.

• Autarke 200-Wp-Inselanlage für Gartenhaus, Laube und Hütte – 12-V- und 230-V-Strom ohne Netzanschluss

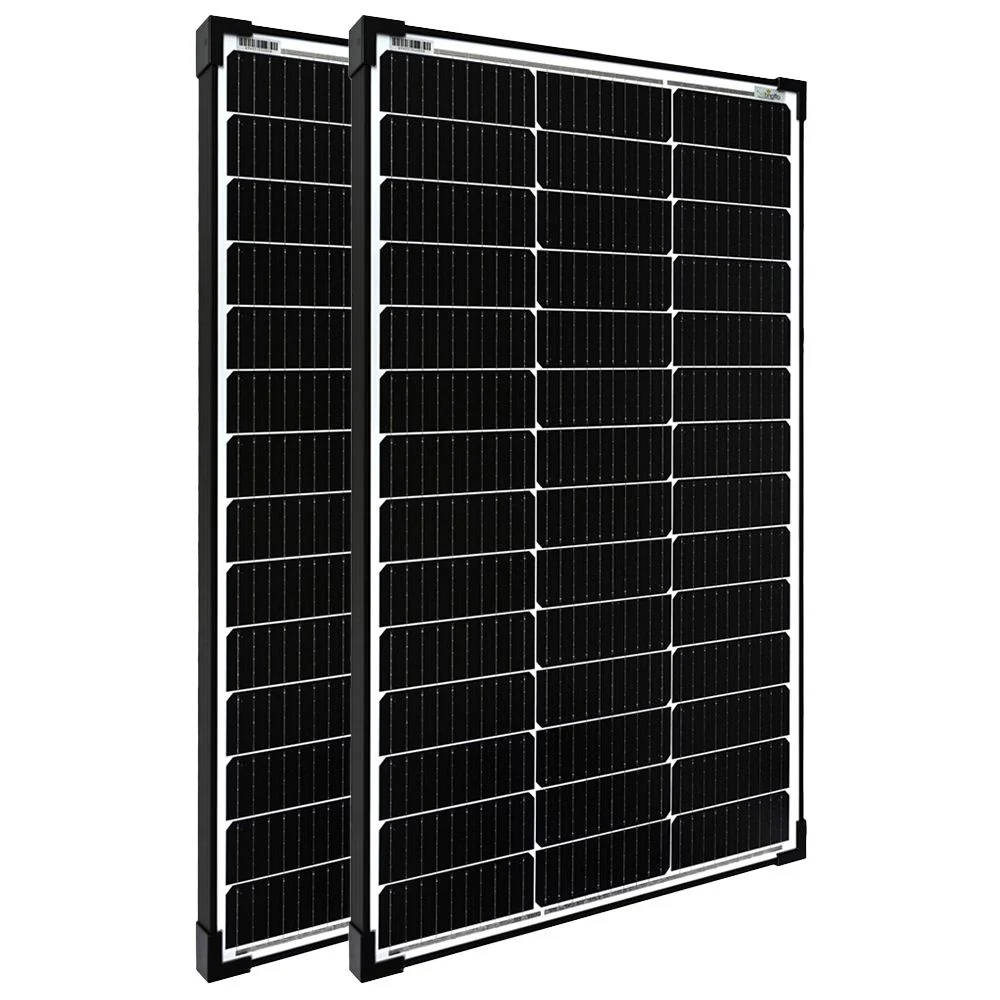

• 2× 100W Monokristallines Solarmodul v2 black frame von Offgridtec

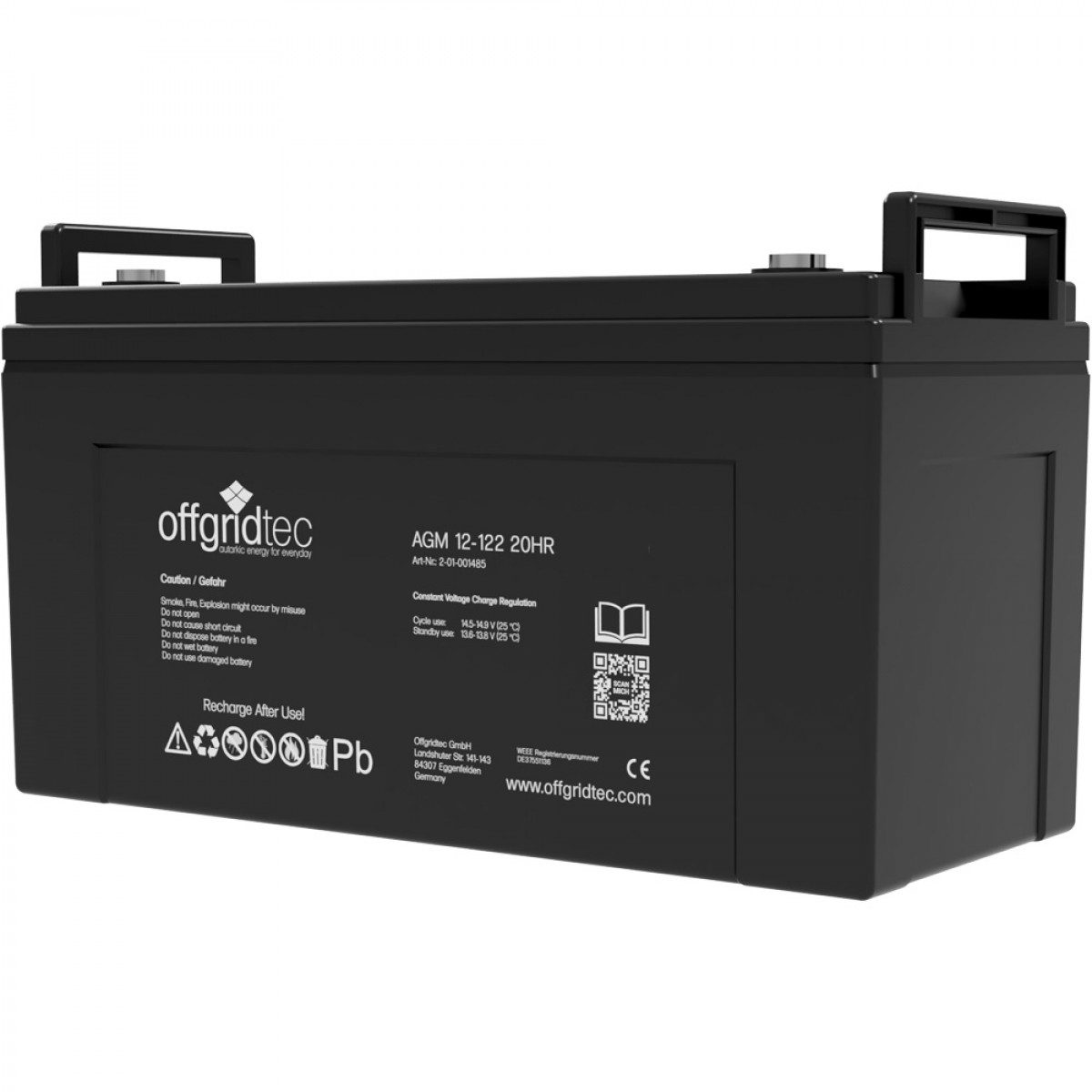

• 122Ah AGM Akku mit M8 Schraubterminal Abmessungen: 406 x 174 x 233 mm – wartungsfrei und zyklenfest
• Sicherungshalter + 125A Mega Sicherung für Installation zwischen Spannungswandler und
• Tagesertrag laut Hersteller: 800Wh (erweiterbar)
• Montage- und Anschlussmaterial inklusive: Kabel und Sicherungen

Einsatzmöglichkeiten

Dieses Komplettsystem lässt sich vielfältig einsetzen. Ob als stationäres System auf der Berghütte oder im Schrebergarten – das dauerhafte Betreiben kleiner Kühlboxen und Kühlschränke, sowie das Aufladen von Handy und Laptop gelingt mit diesem System leicht.

Die Autark M-Master ist das mittelgroße Komplettsystem der Autark Familie und liefert einen durchschnittlichen Tagesertrag von 800 Wattstunden (0,8kWh) zwischen März und Oktober. Der erzeugte Strom wird in dem zyklenfesten 122Ah AGM Akku gespeichert – der hochwertige Laderegler mit integriertem Display gibt Ihnen Auskunft über den Ladezustand der Batterie, während Ihre 230V Verbraucher am Sinus-Wechselrichter betrieben werden können. Geliefert wird das Ganze selbstverständlich inklusive Profi Verbindungskabelkit für die einfache Verbindung der Komponenten. Das System eignet sich für unzählige Anwendungen – angefangen bei 12V Beleuchtung, über das Laden von Laptop-, Handy- und Kamera-Akkus und anderen Kleinverbrauchern, bis hin zu 230V Haushaltsgeräten mit einer maximalen Dauerleistung von 1000W (15min).

Eigenschaften der Solaranlage Autark M-Master

• Im Bedarfsfall modulseitig erweiterbar um 2 x 100W Solarmodule mit geringem Installationsaufwand
• Durchschnittlicher Tagesertrag zwischen März und Oktober: ca. 800Wh (ca. 66Ah)
• Plug & Play Anschlussfertiges System – zusammenstecken und loslegen
• Ermöglicht den Betrieb von 12V und 230V Verbrauchern, sowie 5V USB Abnehmern
• USB Lademöglichkeit direkt am Laderegler (max. 2,4A)
• Gut ablesbares LCD Display informiert über sämtliche Betriebsparameter
• Flexible Montagemöglichkeit dank 8m Anschlusskabel von Modul zu Regler
• Umfangreiche Elektronische Schutzfunktionen, wie Überlastschutz, Übertemperaturschutz, Unterspannungsabschaltung, Kurzschlussschutz, Verpolung usw.
• RS485 Kommunikationsport am Spannungswandler bietet umfangreiche Konfigurationsmöglichkeiten per PC (Interface Kabel RS485 zu USB im Lieferumfang enthalten)
• Laderegler ermöglicht Temperaturkompensierte Ladung – Temperatursensor im Lieferumfang enthalten
• Konfigurierbarer 12V Lastausgang am Laderegler für Verbraucher bis max. 30A – geeignet z.B. für Lichtsteuerung

Umfangreiche Anschlussmöglichkeiten

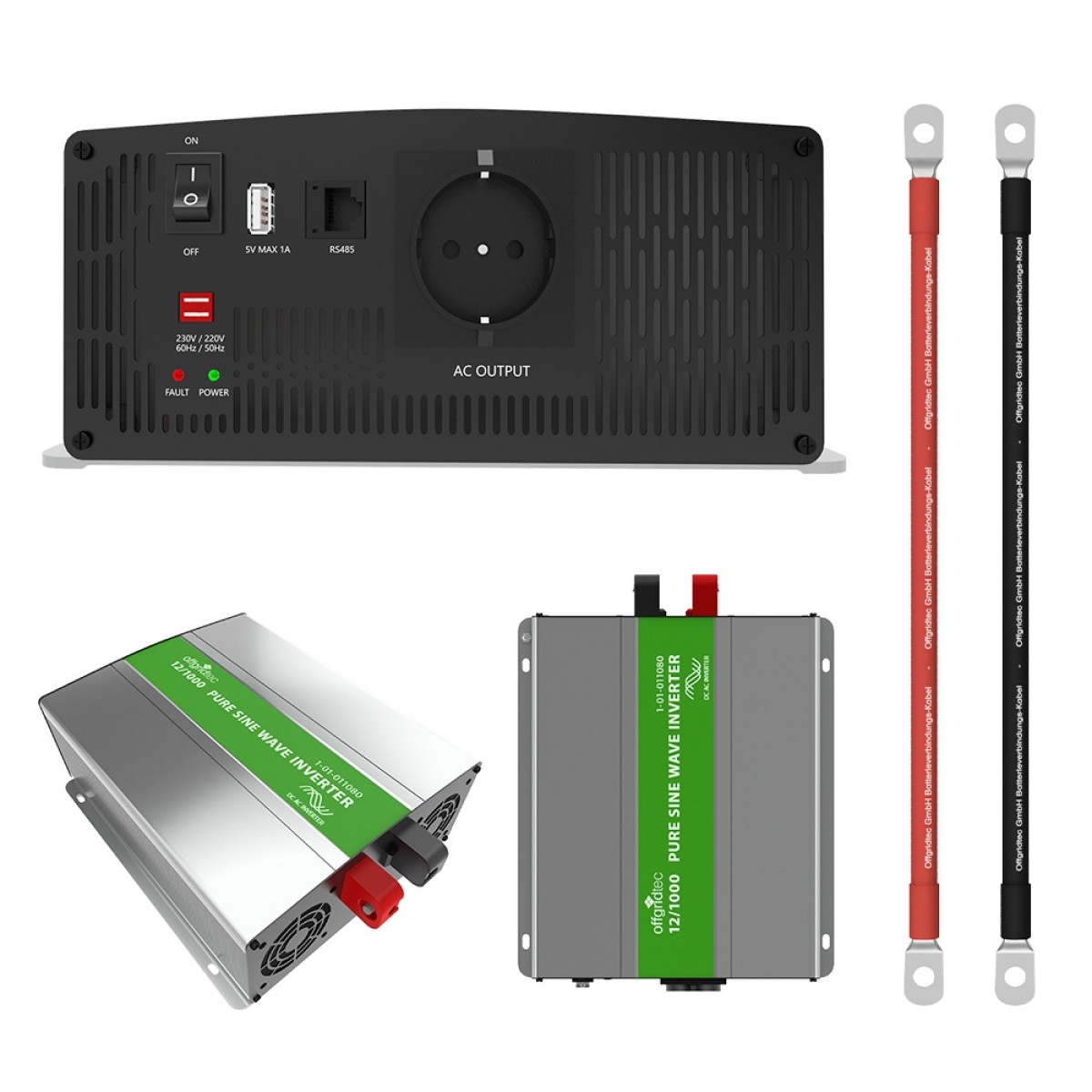

• 230V AC 50HZ 1000W (15min – 1000W / dauerhaft – 800W / kurzzeit (Anlaufströme) – 1600W) Schukosteckdose am Sinusspannungswandler
• 12V Verbraucherausgang mit 30A Leistung direkt am Laderegler
• 2 x USB Ladeport am Laderegler mit max. 2.4A (insgesamt)
• 1 x USB Ladeport am Spannungswandler mit max. 1A Leistung

Hinweis und Zubehör Empfehlung

Sofern Sie planen am Wechselrichter dauerhaft Verbraucher eingeschaltet zu lassen, empfehlen wir die Verwendung eines zusätzlichen Tiefentladeschutzes. DerWechselrichter schaltet den angeschlossenen Verbraucher bei Erreichen von Unterspannung zwar ab – jedoch nicht sich selbst. Bei längerer Abwesenheit (z.B. über Nacht) kann die Batterie durch den Eigenverbrauch des Spannungswandlers tiefentladen und somit irreparabel beschädigt werden. In diesem Fall sehen wir die Verwendung eines Victron Battery Protect vor. Für den enthaltenen Spannungswandler reicht die 100A Version aus. Für die Installation des Gerätes zwischen Spannungswandler und Batterie wird weiterhin 1 kurzes Anschlusskabel benötigt.

Dachhalterung für das Solarmodul

Da es verschiedene Anforderungen an die Halterung für ein Modul gibt und dies je nach Dachart stark variieren sind die Anlagen der Autark Serie Standardmäßig nicht mit einer Dachhalterung ausgestattet. Diese kann selbstverständlich zusätzlich erworben werden – finden Sie hier passende Vorschläge:

• Solarmodulhalter für Flachdach- oder Wandmontage
• Befestigungskit für Schrägdachmontage auf Dachziegeln (Frankfurter Pfanne u.ä.)
• Befestigungskit für Schrägdachmontage auf Dachpappe, Wellethernit- und Blechdächern mit Holzunterkonstruktion
• Befestigungskit für Schrägdachmontage auf Bieberschwanz Ziegeln

Artikelnummer	OF4-01-002670
Hersteller Teilenummer	002670
Produkttyp	Solarstromsystem
Hersteller	Offgridtec
Systemspannung	12V DC
Stromqualität	echte Sinuswelle
AC Dauerleistung (W)	1000 W
Abmessungen Modul	1200mm x 540mm x 35mm
max. Laststrom	30A
Batteriekapazität (50% SOC)	858Wh (erweiterbar)
Zelltyp	monokristallin
enhaltenes Zubehör	55101,55102,55098
Enthaltene Batterie	Offgridtec© 122Ah / 12V AGM Solar Batterie
Steckdose	2 Schukosteckdosen
Batterie Typ	AGM-Batterie
max. Strom (Imp)	5,62A
AC Spitzenleistung (W)	2000 W mind. 20 ms für Anlauf- bzw. Kaltströme
durchschnittlicher Tagesertrag	800Wh (erweiterbar)
Kapazität bei HR10 (C10)	120Ah (12A,1.75V)
Kapazität bei HR20 (C20)	122Ah (6.1A,1.75V)
Anschlussmöglichkeiten	230V Verbraucher, 12V/DC
Spannungsreglung	12V DC / 230V AC
Leistung (Pmax)	100W
Leerlaufspannung (Voc)	22,3V
Kurzschlussstrom (Isc)	6,07A
Gewicht	120,0 kg
EAN	4260297853628

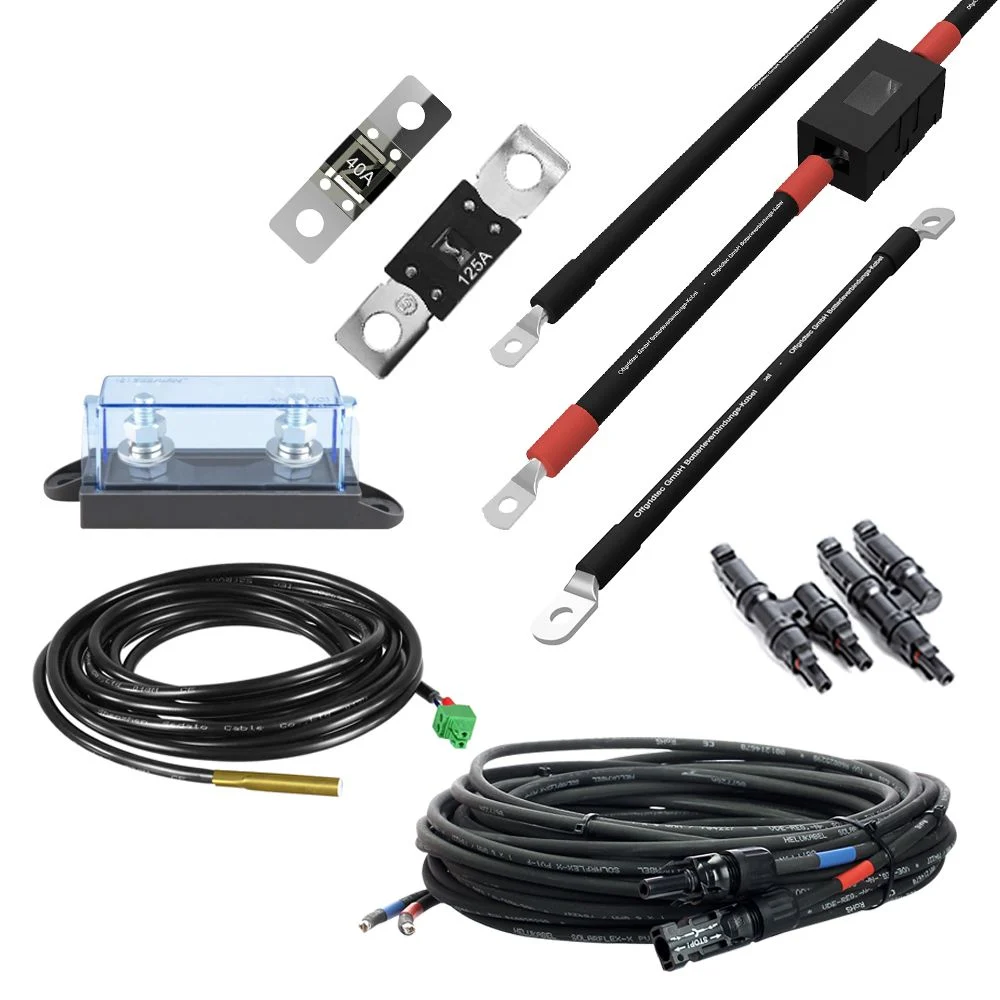

Lieferumfang

• 2×100W Monokristallines Solarmodul v2 black frame von OffgridtecZum Einzelartikel
• 1×Paar MC-4 kompatible Abzweigbuchsen zum Parallelschalten der beiden SolarmoduleZum Einzelartikel
• 1×122Ah AGM Akku mit M8 Schraubterminal Abmessungen: 406 x 174 x 233 mm(+5mm Terminal) – die Batterie ist absolut wartungsfrei und auslaufsicher und hält je nach Nutzung bis zu 10 JahreZum Einzelartikel
• 1×8m 6mm² Profi Verbindungskabel Solarmodul zu Laderegler mit original Stäubli MC4 Steckern und hochwertigem Lapp Ölflex 2x6mm² SolarkabelZum Einzelartikel

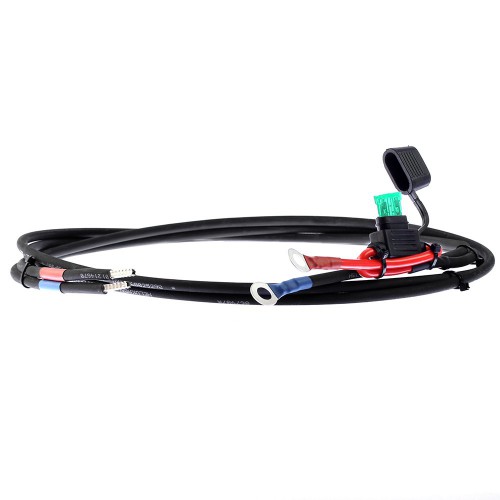

• 1×1.5m Profi Batterieverbindungskabel mit 30A Flachsicherung und M8 Ringkabelschuhen für die Verbindung zwischen Laderegler und BatterieZum Einzelartikel
• 1×Temperatursensor mit 3m Länge für den Anschluss des Reglers an die BatterieZum Einzelartikel
• 1×Sicherungshalter + 125A Mega Sicherung für Installation zwischen Spannungswandler und Batteriepluspol zur Absicherung gegen KurzschlussZum Einzelartikel
• 1×1m 25mm² Anschlusskabel von Wechselrichter zu Batterie (im Lieferumfang des Spannungswandlers enthalten)
