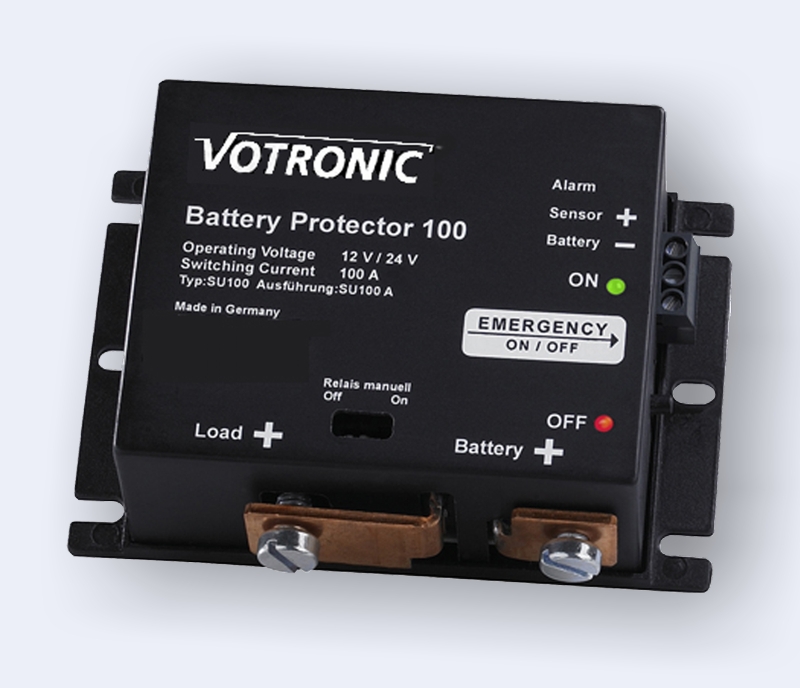

100A Batteriewächter 12V-24V Votronic 3078 Battery Protector 100

Beschreibung

Der VOTRONIC Battery Protector 100 wird zwischen Versorgungsbatterie und Verbraucher geschaltet und ist für alle Bleibatterie-Typen (Säure, AGM oder Gel) und -Fabrikate geeignet. Er schützt die Batterie vor schädlicher Tiefentladung sowie die Verbraucher vor Unter- und Überspannung und kann, von einem externen Schalter gesteuert, auch noch als fernbedienbarer Batterie-Hauptschalter dienen.

• Hoher Schaltstrom 100 A, kurzzeitig bis 180 A überlastbar; umschaltbar auf 12V- / 24V-Bordnetz
• wahlweise Betrieb auch mit 3 festgelegten Abschaltschwellen (manuell) einstellbar
• die höheren Einstellwerte erhalten dabei die Startfähigkeit von Einsatzfahrzeugen mit nur einem Batteriekreis (nach DIN EN 1789)
• Solide Batterie-Schraubanschlüsse für Kabelschuhe M6, Schutzkappen im Lieferumfang
• Betriebsspannung: 12V/24V
• Schaltstrom (Dauer/Kurz): 100A/180A

Im Vergleich zum „normalen“ Battery Protector 40 schaltet die Motor Version schon bei 11,8V (bzw. 23,6V im 24V-System) auf Unterspannung.

Die Rückschaltung auf Normalbetrieb erfolgt automatisch, sobald die Spannung durch Batterieerholung oder kurzes Laden wieder z. B. auf 12,5 V angestiegen ist. Auch manuell lässt sich die Abschaltung durch die „NOT-EIN“ Funktion aufheben. Der Battery Protector 100 kann über die Klemme „Sensor +“ mit einem einfachen Schalter (1pol. EIN / AUS) fernbedient werden. Er wird damit zum leistungsfähigen Batterie-Hauptschalter. Auch die NOT-EIN Funktion ist damit fernbedienbar

Wichtige Merkmale

• Intelligente Schaltschwellen-Automatik errechnet anhand hinterlegter Batterie-Kennlinienfelder immer den richtigen „Leer“-Abschaltpunkt zum sicheren Schutz der Batterie bei optimaler Kapazitätsausnutzung, sowohl bei starken Verbrauchern (niedrige Schaltschwelle bei kürzerer Ansprechzeit) bis hin zu sehr kleinen Lasten (z.B. „heimliche“ Stromverbraucher mit Ansprechzeiten über Tage/Monate mit hoher Ansprechschwelle)
• Voralarm mit Anzeige optisch (LED) und akustisch (Beeper, abschaltbar) sowie separatem Warn-Schaltausgang (PNP, Plus-Ausgang 0,2 A) ermöglicht rechtzeitige Gegenmaßnahmen durch den Benutzer (z.B. unnötige Verbraucher abschalten)

Technische Daten

• Schaltschwelle Unterspannung im 12V Modus: 10,6V / 11,5V / 11,8V
• Schaltschwelle Unterspannung im 24V Modus: 21,2V / 23V / 23,6V
• Rücksetzpunkt Unterspannung im 12V Modus: 12,4V / 12,5V / 12,8V
• Rücksetzpunkt Unterspannung im 24V Modus: 24,8V / 25V / 25,6V
• Schutz vor Überspannung (Aus/Ein): 15.5V / 15V
• Gewicht: 180 Gramm

Für wen ist das Produkt gedacht?

• Wohnmobil und Caravan: Schützt die Bordbatterie vor Tiefentladung
• Einsatzfahrzeuge: Höhere Schaltschwellen erhalten die Startfähigkeit (DIN EN 1789)
• Fernbedienbarer Hauptschalter: Über einen einfachen Schalter an der Klemme „Sensor +“

Vorteile und Grenzen
