8m 6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler

Beschreibung

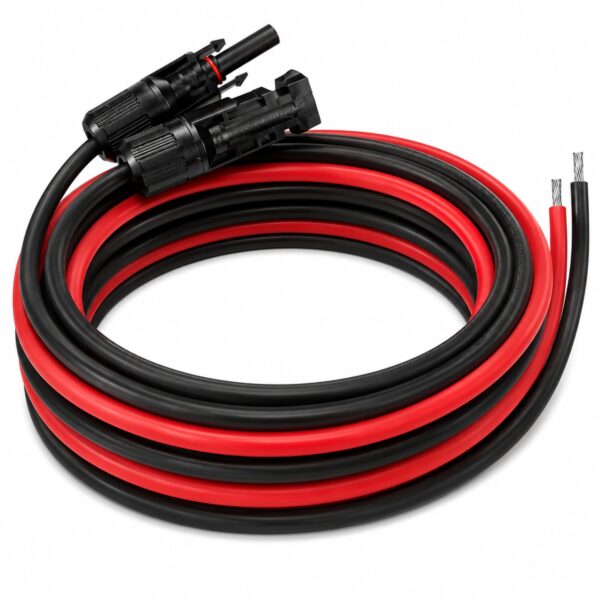

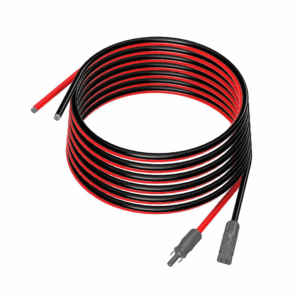

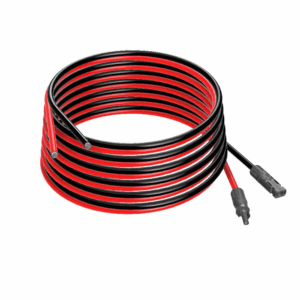

Das 8m 6mm² Profi-Verbindungskabel von Offgridtec ist die fertige Leitung zwischen Solarmodul und Laderegler: zwei Adern mit je 6 mm² , auf der Modulseite mit originalem MC4-Stecker und MC4-Buchse bestückt, auf der Reglerseite mit vorbereiteten Kabelenden für die Schraubklemmen des Ladereglers.

• Fertig konfektioniert, kein Werkzeug am Dach nötig
• Originale Stäubli-MC4-Verbinder modulseitig
• Zwei Adern in einem Artikel – Plus und Minus komplett
• 6 mm² für geringe Verluste bei 12 V und 24 V
• 1000 V DC, UV-beständig, für Dauer-Außeneinsatz

Für wen ist das Produkt gedacht?

• Wohnmobil- und Kastenwagenausbauer mit Modul auf dem Dach und Laderegler im Schrank oder unter der Sitzbank
• Gartenhaus- und Inselanlagen-Betreiber, die eine fertige Leitung vom Modul zur Technik brauchen
• Bootseigner mit Modul auf dem Bimini oder Geräteträger und Regler im Innenraum
• Einsteiger, die Modul, Regler und Batterie kaufen und keine Kabel selbst konfektionieren wollen

Die Familie gibt es in mehreren Längen und Querschnitten. Bei kurzen Wegen reicht 4 mm²; ab etwa 200 W oder längeren Strecken lohnt 6 mm². Die Spannungsfall-Tabelle unten hilft bei der Entscheidung.

Einsatzmöglichkeiten

• Einzelmodul zum PWM- oder MPPT-Regler: Die klassische Wohnmobil-Anlage mit einem Modul.
• Zwei Module parallel: Mit einem C4-Y-Verteiler am Dach werden beide Module zusammengeführt, das Profi-Kabel übernimmt den Weg zum Regler.
• Reihenschaltung für MPPT-Regler: Module in Serie, Anfang und Ende des Strangs am Profi-Kabel.
• Verlängerung: Reicht die Länge nicht, lässt sich modulseitig ein MC4-Verlängerungskabel vorschalten.

Vorteile und Grenzen

Konfektioniert wird das Kabel in der Offgridtec-Manufaktur in Niederbayern: Die Steckverbinder sind Originale von Stäubli (früher Multi-Contact), gecrimpt mit Spezialwerkzeug, damit die Verbindung zugfest bleibt und der Witterung über Jahre standhält.

Mit 6 mm² Querschnitt ist das Kabel für 12-V- und 24-V-Systeme ausgelegt. Bei 10 A über 8 m Hin- und Rückleitung beträgt der Spannungsfall rechnerisch 0.47 V, also 3.9 % bei 12 V.

Anschluss am Laderegler

Zuerst die Batterie am Regler anschließen, erst danach das Modul – so erkennt der Regler die Systemspannung korrekt. Die offenen Kabelenden werden in die PV-Klemmen des Reglers gesteckt und festgezogen; Plus und Minus stehen auf dem Modulkabel und am Regler.

Hersteller-Teilenummer	8-01-001225
Kabellänge	8 m
Leiterquerschnitt	2x 6 mm² Kupfer, feindrähtig
Bauart	2-adrig: Plus- und Minusleitung
Modulseite	1x MC4-Stecker + 1x MC4-Buchse (Original Stäubli)
Reglerseite	offene, vorbereitete Kabelenden für Schraubklemmen
Maximale Spannung	1000 V DC
Kabeltyp	doppelt isoliertes Solarkabel, UV-beständig
Temperaturbereich	-40 °C bis +90 °C
Geeignet für	12-V- und 24-V-Systeme
Mindestaufnahme am Regler	Klemmen für 6 mm²
Fertigung	Offgridtec-Manufaktur, Niederbayern
EAN	4260297859330

5 A (ca. 60 W bei 12 V)	0.23 V Spannungsfall = 1.9 %
10 A (ca. 120 W bei 12 V)	0.47 V Spannungsfall = 3.9 %
15 A (ca. 180 W bei 12 V)	0.70 V Spannungsfall = 5.8 %
20 A (ca. 240 W bei 12 V)	0.93 V Spannungsfall = 7.8 %

Faustregel: bis 1 % Verlust unkritisch, bis 3 % akzeptabel. Bei 24 V halbiert sich der Prozentwert. Liegt der Wert über 3 %, ist ein kürzerer Weg die bessere Wahl.

Lieferumfang

• 1x Offgridtec Profi-Verbindungskabel 8 m, 2x 6 mm², MC4 auf offene Enden (8-01-001225)

Offgridtec GmbH
Im Gewerbepark 11
84307 Eggenfelden
Telefon: 087219199400
E-Mail: info@offgridtec.com
