240W 12V MPPT Premium XL- Wohnmobil Komplettset EBL-Anschluss

240 Watt Solar-Wohnmobil-Set Premium XL 12V

Dieses Solar-Set für die autarke Stromversorgung in einem Wohnmobil lässt wirklich keine Wünsche offen. Innovative Mpp-Dual-Laderegler Technik kombiniert mit den hocheffizienten 120W SP-Ultra 12V High-End Solarmodulen von Offgridtec (Wirkungsgrad >20%) sorgen für hohe Erträge. Die Inselsolaranlage ist speziell auf Wohnmobile abgestimmt. Sie enthält bis auf die Batterien alles was Sie brauchen um die 12V-Solaranlage zu installieren und in Betrieb zu nehmen. Des weiteren bietet der Laderegler die Möglichkeit, die Solaranlage an den Schaudt-Elektroblock (EBL) des Wohnmobils anzubinden. Alle im Set enthaltenen Komponenten entsprechen den höchsten Qualitätsansprüchen.

Besonderheiten

• Solargenerator bestehend aus zwei absoluten High-End Solarmodulen welche mit amerikanischen Sunpower Zellen bestückt sind und rückseitig kontaktiert wurden. Der Modulwirkungrad liegt mit über 21% weit über dem Durchschnitt
• Die mitgelieferten Module der SPR-Serie sind deutlich kleiner und leichter als vergleichbare herkömmliche Solarmodule mit der selben Leistung
• Dual-Laderegler - innovative Technik made in Germany ermöglicht das Laden von Wohnraum- und Starterbatterie
• MPP-Tracker - Maximum Power Point Tracking sorgt für mehr Ertrag denn es wird die gesamte Modulspannung abgenommen
• EBL fähig - kann sowohl am Schaudt Elektroblock als auch direkt an bis zu 2 verschiedene Batteriekreisen betrieben werden

Tagesertrag

Durchschnittlicher Tagesertrag im Sommer von Mai bis Oktober: 960Wh täglich (gemessen im norddeutschen Raum, je weiter südlich desto mehr Ertrag dürfen Sie einkalkulieren).

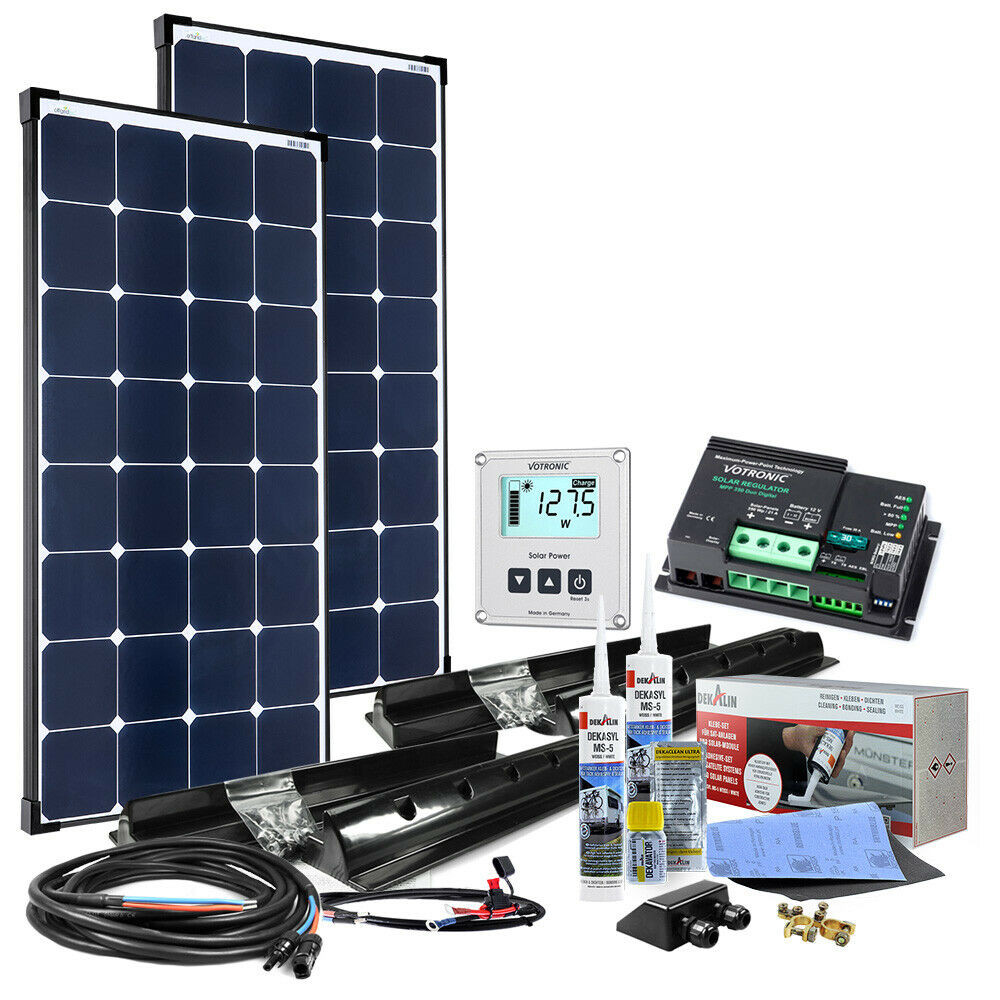

Lieferumfang:

• 2 x Offgridtec® 120W SP-Ultra 12V High-End Solarpanel
• 1 x Votronic MPP 250 Duo Digital Solarladeregler
• 1 x Votronic LCD Solarcomputer S
• 1 x Kabeldurchführung (schwarz)
• 2 x Dachspoiler-Set zum befestigen der Solarmodule (schwarz)
• 1 x 8m Solarkabel-Set (2x6mm² Adern in einem Kabel) - komplett anschlussfertig

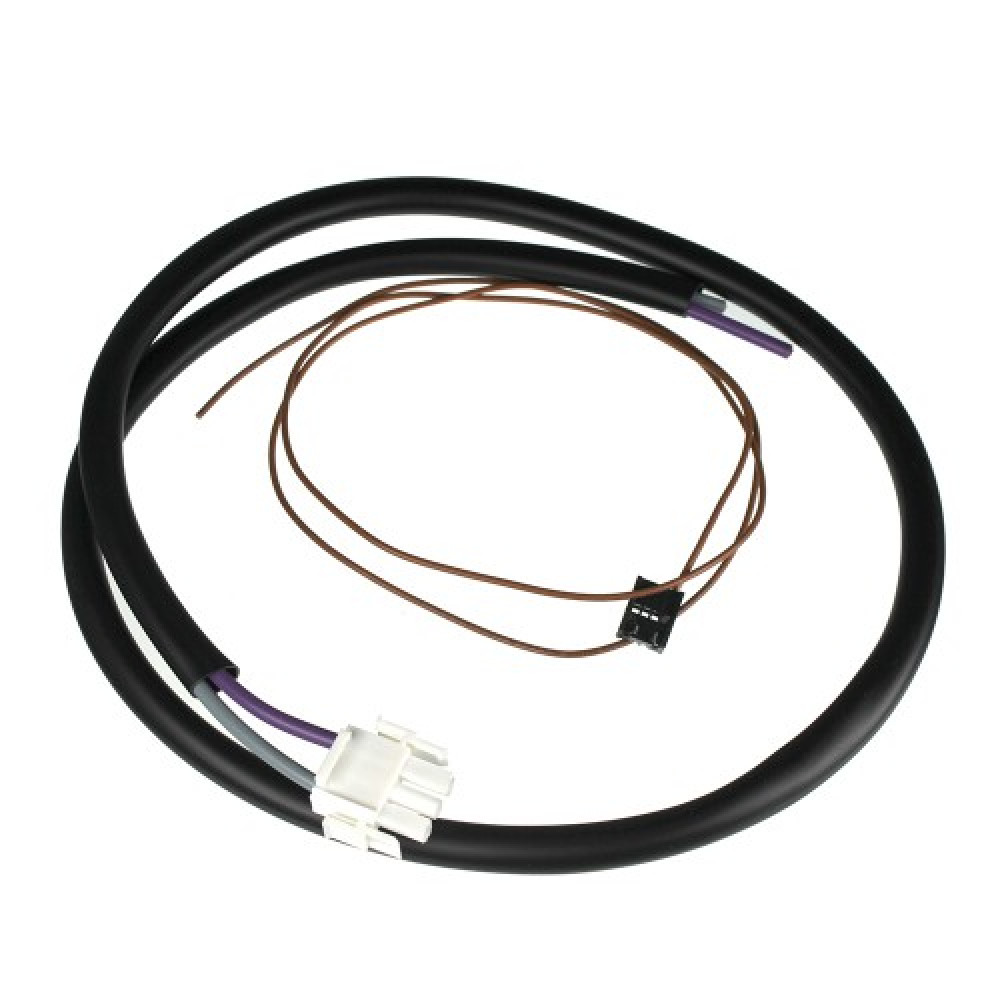

• 1 x 1,5m Batteriekabel mit Sicherung und EBL-Anschlusskabel
• 1 x Montagekleberset mit Anleitung und benötigem Zubehör zur Vorbehandlung

Zu den einzelnen Komponenten dieses Sets:

2× 120W Hochleistungs-Solarmodul SP-Ultra 12V back contact
120W Solarpanel mit Sunpower Rückseitenkontakt-Solarzellen für 12V-Systeme, daher deutlich mehr Watt pro Fläche. Über 20% Wirkungsgrad und sehr edles Design.

1× 15A MPPT Duo Digital 250 Watt Solar Wohnmobil Laderegler 12V Votronic
15A MPPT Duo Laderegler von Votronic mit intelligenter Mikroprozessorsteuerung  für AGM-, Gel- oder Blei-Säure-Akkus. Der zweite Ladeausgang ist spannungs- und stromreduziert und dient zur Stützladung und Ladeerhaltung der Fahrzeug-Starterbatterie bei langen Standzeiten.

1× LCD-Solar-Computer S Fernanzeige Votronic 1250 MPPT/SR Duo Digital
LCD Fernanzeige, die wahlweise die Spannung der Bord- und der Starter-Batterie wiedergibt und anhand einer Balkenanzeige den Bereich der Batteriespannung von der Tiefentladung bis zur maximalen Ladespannung anschaulich und auf einen Blick erfassbar darstellt.

1× Solar Dachdurchführung 2-fach Heavy schwarz
Schwere, robuste Version der Kabeldachdurchführung mit 2 Eingängen für die Solarkabel vom Modul zum Laderegler in der Farbe Schwarz.

2× 55cm Spoiler Solar Dachhalterung Heavy Duty schwarz massiv
Dachspoiler-Set 2 x 55cm massiv in schwarz für Solarmodul-Montage auf Fahrzeugen wie Wohnmobile, Boote usw.

1× 8m 2x6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler
Solarkabel vorkonfektioniert 8m doppeladrig mit MC4-Stecker und -Buchse, 6mm² Kabelquerschnitt

1× 1,5m Batteriekabel mit Flachsicherung und Batterie-Polklemmen
6mm² Batterie-Anschlusskabel 150cm lang für die Verbindung von  Solarakku und Laderegler mit Flachsicherungshalter und Batterie-Polklemmmen

1× Klebeset Dekalin DEKAsyl MS-5 - 290 ml - schwarz
Schwarzer MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit zur Herstellung von elastischen Verbindungen von Bauteilen, inkl. Zubehör zur Vorbereitung

1× Dekalin 6252212 DEKAsyl MS-5 290 ml schwarz Einzelkartusche Kraftkleber
Schwarzer Dekalin MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit zur Herstellung von elastischen Verbindungen z.b. auf Wohnmobilen

Das Set enthält alle Komponenten die Sie brauchen, um Ihre Akkus mobil aufladen zu können. Das Besondere an unseren Solaranlagen für Wohnmobile: Wir verwenden ein  Montagesystem, das einfach aufgeklebt werden kann. Das Solarmodul kann jederzeit vom Spoiler abgeschraubt werden, sollten Sie mal an die Rückseite des Solarmoduls müssen.

Wenn Sie die Spoiler mal ganz entfernen möchten, ist auch das kein Problem. Das mitgelieferte Dekalin Klebeset enthält neben dem Montage-Kleber auch eine Lösung zum Entfernen des Klebers und den Rückständen. Auch bei der kritischen Stelle, der Kabeldurchführung ins Innere des Wohnmobils, haben wir auf besondere Qualität geachtet. Die mitgelieferte Kabeldurchführung wird aus dem selben stabilen Material hergestellt wie die Dachspoiler für die Solarmodule und einfach mit Montagekleber aufgeklebt. Die Verbindung ist absolut wasserdicht und hält viele Jahre.

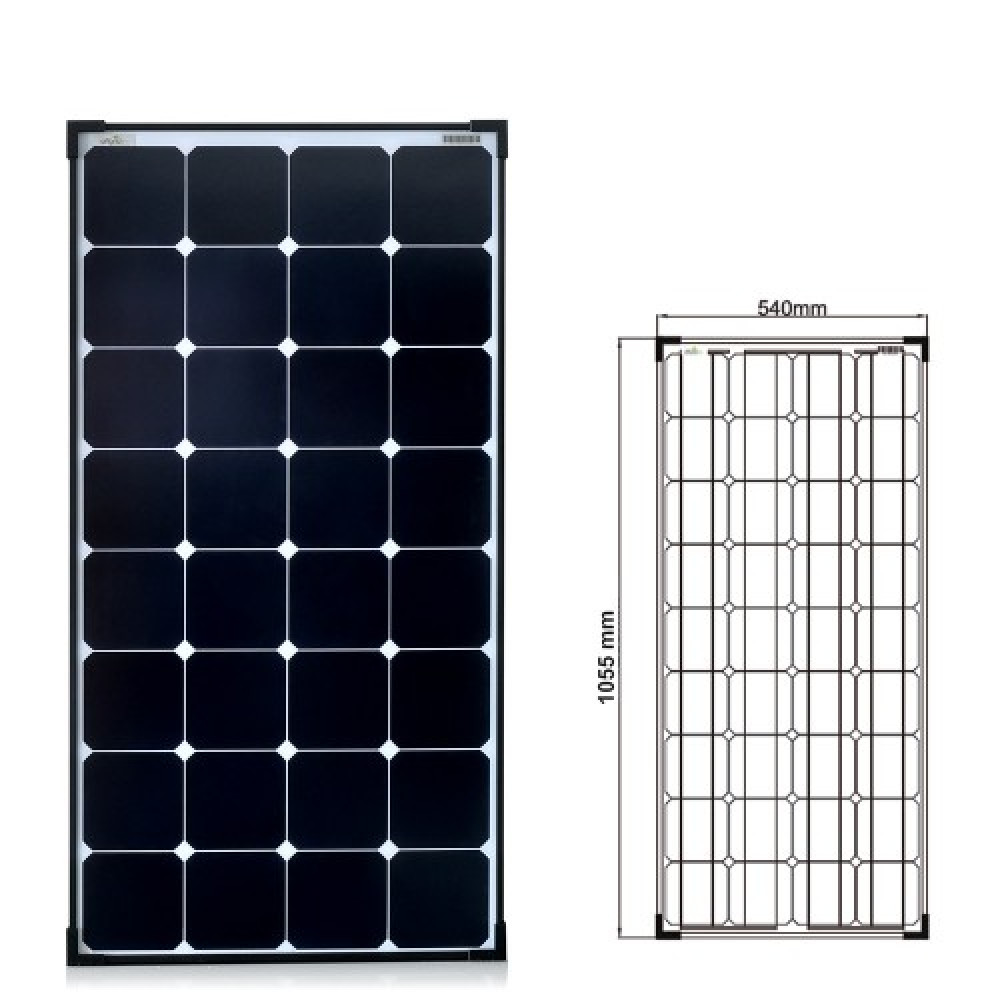

Offgridtec® 120W SP-Ultra 12V High-End Solarmodul

Monokristallines 120W / 12V Hígh-End Solarpanel mit rückseitig kontaktierten High-Power-Solarzellen vom amerikanischen Hersteller Sunpower - das aktuell Beste, was man verarbeiten kann, mit einem Zellenwirkungsgrad von über 21%. Hier treffen die weltbesten Solarzellen und das neue Back-Contact Verfahren aufeinander. Das Ergebnis ist ein High-End-Produkt zu einem soliden Preis. Außerdem wurde bei der Produktion dieser Serie besonders darauf geachtet, dass auch die restlichen Elemente des Solarmoduls den wertvollen Zellen gerecht wird. Dieses Panel ist deutlich leichter und flächenmäßig kleiner als herkömmliche Solarzellen mit gleicher Leistung. Auch die Lichtausbeute bei schlechteren Bedingungen ist bei der SP Serie höher als bei herkömmlichen monokristallinen Solarpaneln.

Technische Daten 120W SP-Ultra 12V Solarmodul

- 120 Watt Maximale Leistung
- Maximaler Strom(Imp): 6,05A
- Spannung (Vmp): 19,8V
- Kurzschlussstrom (Isc): 6,41A
- Leerlaufspannung (Voc): 23,35V
- Abmessungen: 1055 x 540 x 35 mm (HxBxT)
- Gewicht; 6,5 kg

Der Votronic MPP 250 Duo Digital Solarladeregler

Hocheffizienter Dual-Laderegler - lädt Service- und Starterbatterie ! Bietet die Möglichkeit die Photovoltaik-Anlage an den Elektroblock des Wohnmobils (EBL) anzubinden. Durch die MPP-Technologie ermittelt der Regler automatisch mehrmals pro Sekunde die maximale Leistungsausbeute (MPP) der Solar-Module. Er wandelt dann den Spannungsüberschuss des Solarmoduls in einen höheren Ladestrom für die Batterie um. Eine spezielle Hochfrequenz-Schaltreglertechnologie mit hohem Wirkungsgrad macht dies möglich und sorgt so für kürzere Ladezeiten und die bestmögliche Leistungsausnutzung der Solaranlage.

Technische Daten MPP 250 Duo Digital Laderegler

- Mpp - Dual - Laderegler
- bis zu 250 Wp Modul-Leistung
- max. 15A Modul-Strom
- max. 50 V DC Modul-Spannung
- Lademöglichkeiten: 1 Versorgungsbatterie und 1 Starterbatterie
- unterstützte Batterietypen: Säure, Gel, AGM, LiFePO4
- max. Ladestrom: Batterie1: 18A Batterie2: 1A
- Schutzfunktionen: Überladeschutz, Rückstromsperre (Nacht), Schutz gegen Überlast, Überhitzung, Verpolung

LCD-Solar-Computer S Votronic

Übersichtlich und per Tastendruck leicht bedienbar werden die Messwerte zur besseren Kontrolle und Nutzung der Solar-Anlage auf dem Display dargestellt. Dabei ist die aktuelle Solarleistung stets auch als Balkenanzeige dargestellt und ermöglicht so die Kontrolle auf einen Blick. Die Anzeige ist hinterleuchtet (schaltbar) und auch aus größeren Entfernungen sowie bei allen Lichtverhältnissen sehr gut ablesbar.

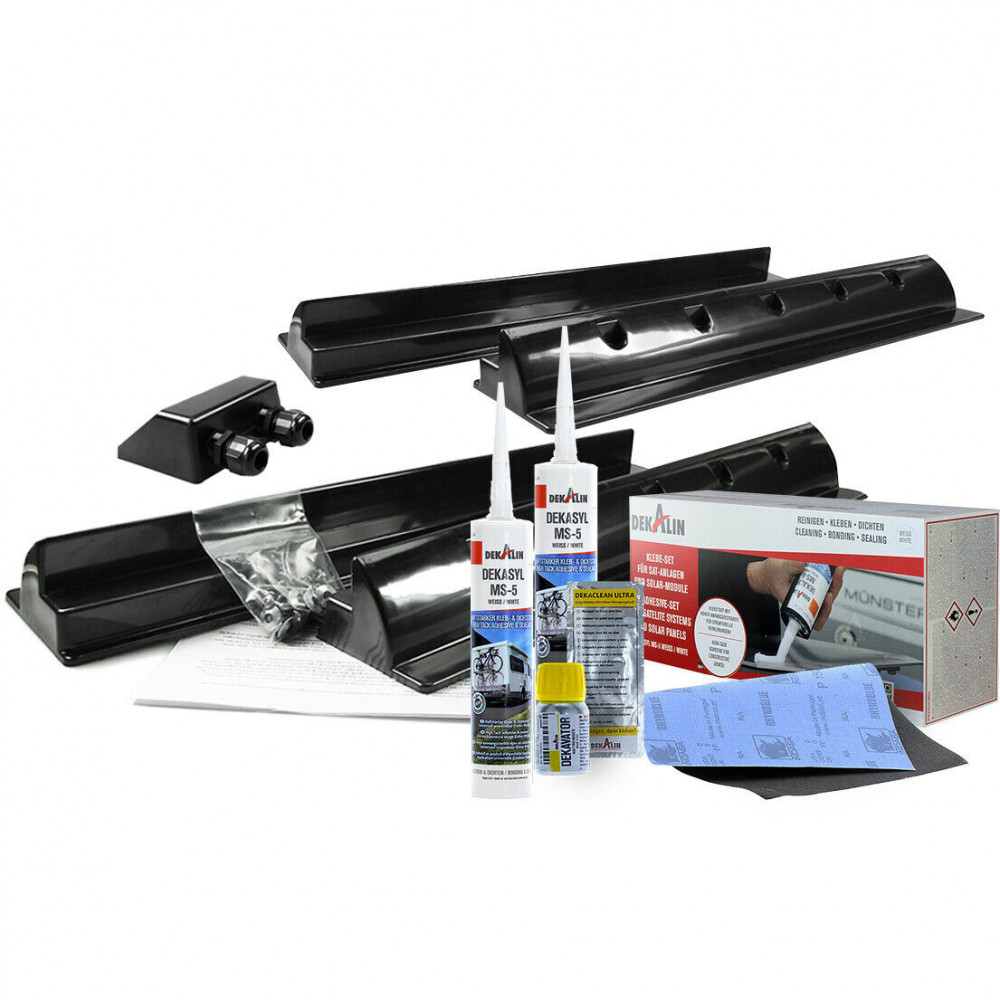

Dachspoiler Montage-Set

Spoilerprofile sind speziell bei Caravans und Reisemobilen die erste Wahl, wenn es um eine saubere Befestigung der Solarmodule geht. Wenn man die Module in Fahrtrichtung montiert, sind Windgeräusche kein Thema mehr (dies gilt auch für Alkovenfahrzeuge). Durch die geschlossene Bauweise der Spoiler können sich auch keine Äste oder ähnliches unter den Solarmodulen verfangen. Die enthaltenen Dachspoiler sind 55cm lang und schwarz.

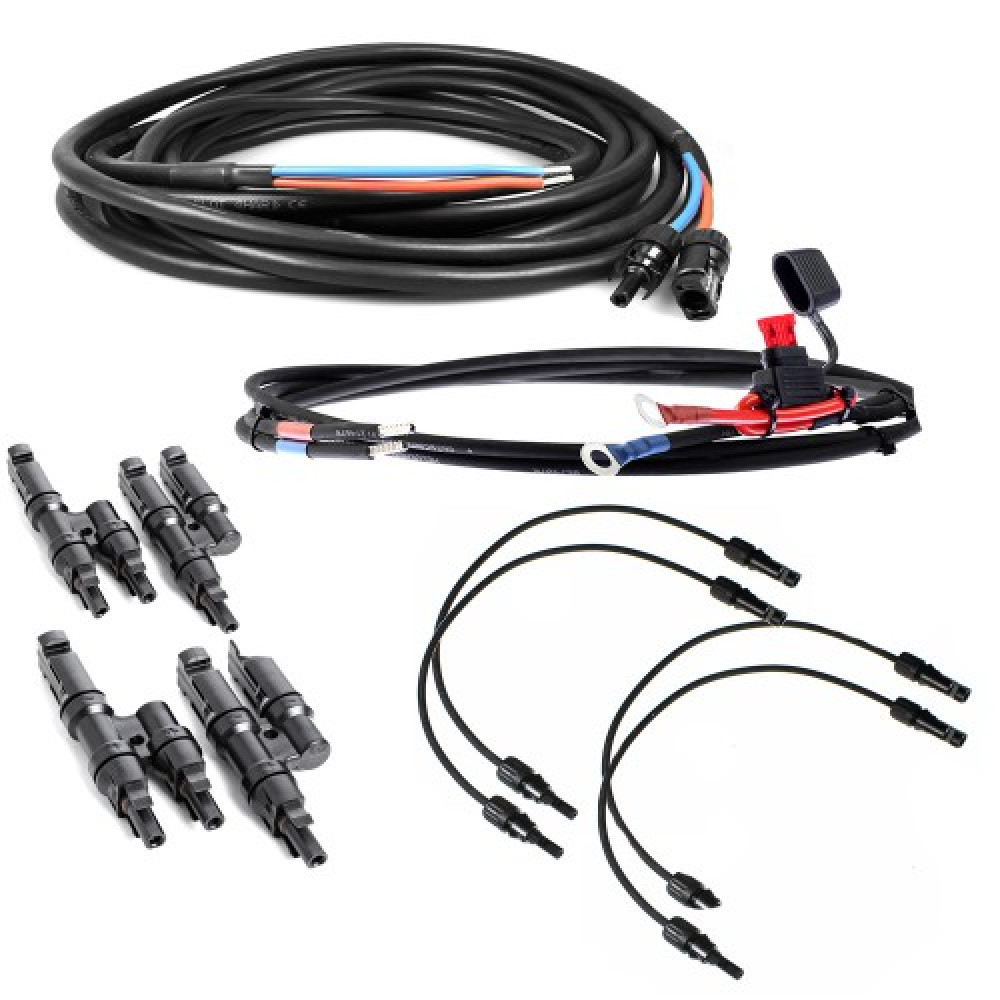

Verkabelungsset

Alle notwendigen Kabel sind bereits mit Fachwerkzeug vorgecrimpt. Sie brauchen sich also keine Spezialzangen für die MC-4 Stecker kaufen. Das Kabel hat eine Länge von 8m mit 2 Adern á 4mm².

Kabeldurchführung

Kabeldurchführungen vom Dach in den Innenraum sind immer recht heikel, da sichergestellt sein muss, dass selbst noch nach Jahren alles absolut dicht ist und auch dicht bleibt.
Schon der kleinste Wassereintritt kann zu oft irreparablen Schäden an Innenisolierung und Einrichtung führen.
Die Dachdurchführung besteht aus dem gleichen UV- und witterungsbeständigen Material wie die  Montagehalterungen. Sie sind extrem stabil und absolut trittsicher. Der breite Kleberand gewährleistet eine optimale Abdichtung.
Aufgeklebt werden können die Durchführungen mit dem Klebeset, das Sie auch zum Aufkleben der Solar-Montagehalterungen benötigen. Die Gehäuse können außerdem beliebig lackiert und somit dem Untergrund, auf dem sie angebracht werden sollen, angepasst werden.

Solarmodul Klebe-Set 300ml

Eine richtig ausgeführte Verklebung ist im harten Reisemobil- oder Bootseinsatz jeder Schraubverbindung überlegen. Auf lackierten bzw. GFK-Flächen lässt sich eine Festigkeit von über 4 N/mm2 erreichen, dies wäre auf die Klebefläche gerechnet ein Wert, der bei einer Schraubverbindung in die dünne Alu- bzw. GFK-Trägerschicht nie erreichbar wäre. Dieses Klebeset ermöglicht selbst einen Laien, eine absolut feste Verbindung zwischen Spoilern und dem jeweiligen Untergrund zu schaffen.

Das Klebe-Set enthält alle Komponenten, die nötig sind, damit sogar der Selbsteinbauer eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebeanleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.

Das Klebeset enthält: 1x Kleber, 1x Reiniger, 1x Primer, 21x Edelstahlschraube, 1x Schleifvlies, 1x Bedienungsanleitung auf Deutsch, englisch und französisch

Daten:





Artikelnummer	OF4-01-005290
Hersteller Teilenummer	005290
Hersteller	Offgridtec
Anlagenleistung	220W
Systemspannung	12V DC
Generatorleistung (Wp)	110W x 2
Abmessungen 1 Modul	1055 x 540 x 35mm
max. Ladestrom	15A
enhaltenes Zubehör	1 x 8m Wohnmobil-Verbindungskabel Solarmodul zu Laderegler, 1 x Dachdurchführung, 1 x MC 4 Y-Stecker Paar (1x+/1x-), 1,5m Batteriekabel (Batterie zu Laderegler), 2 x 50cm MC-4 Verbindungskabel, Dachspoiler 55cm, LCD-Solarcomputer S, Dekalin-Klebeset
Enthaltener Laderegler	Votronic MPP 250 Duo Digital 15A 12V
Solarmodul Strom max.	15A
durchschnittlicher Tagesertrag	840 Wh (im Sommer)
Anschlussmöglichkeiten	12V/DC
EAN	4260297853574
