130W 12V Solar Garten-Set Basic Bausatz

Hinweis zur Echtheit von Bewertungen (1 Kundenrezension)

99,90 €

Bei Vorkasse nur 97,90 € – 2 % Rabatt

Preis anzeigen mit:Voraussetzungen für 0 % MwSt.

Art.-Nr. OF4-01-002500EAN 4250983242645

  • 130 Wp Solar zum Selbstbau
  • Victron PWM-Light-Regler 20 A
  • 15 m Solarkabel, MC4-Stecker

Lieferzeit: ca. 3–6 Werktage

Image Artikel Menge

130W Solarpanel 12V monokristallin v2 Solarmodul 130W Solarpanel 12V monokristallin v2 Solarmodul ansehen

1

20A Victron BlueSolar PWM-Light 12V 24V Solar Laderegler 20A Victron BlueSolar PWM-Light 12V 24V Solar Laderegler ansehen

Auf Lager

1

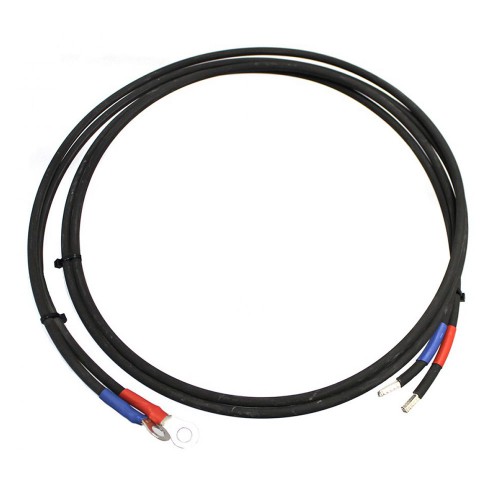

1,5m Batteriekabel M8 mit Flachsicherungshalter, 30A Sicherung und Polklemmen 1,5m Batteriekabel M8 mit Flachsicherungshalter, 30A Sicherung und Polklemmen ansehen

1

C4-Y-Verteiler-Set 2in1 Stecker u. Buchse C4-Y-Verteiler-Set 2in1 Stecker u. Buchse ansehen

1

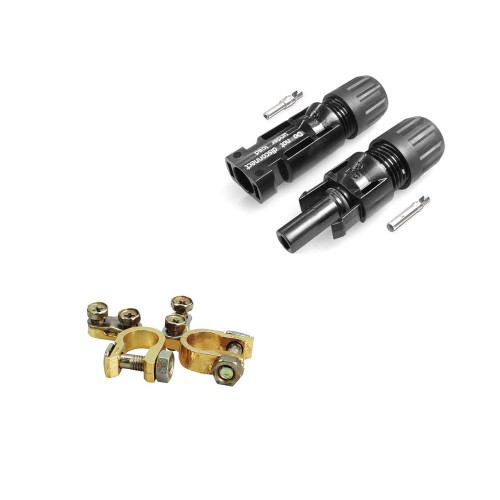

MC4-Stecker und MC4-Kupplung Set 1 Paar 4-6mm² Kabelquerschnitt MC4-Stecker und MC4-Kupplung Set 1 Paar 4-6mm² Kabelquerschnitt ansehen

1

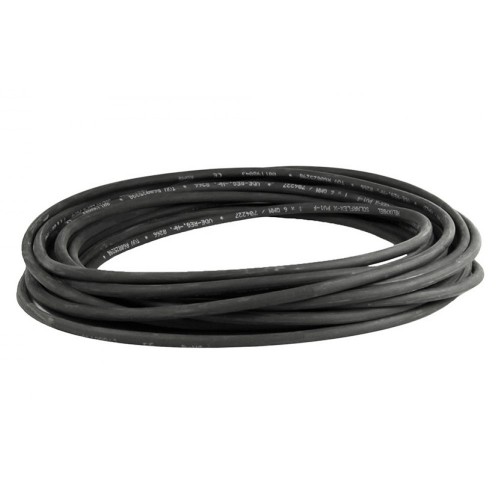

Solarkabel 1x4mm² für Außenmontage Lapp ÖLFLEX© SOLAR XLR-R 1X4 WH/BK Solarkabel 1x4mm² für Außenmontage Lapp ÖLFLEX© SOLAR XLR-R 1X4 WH/BK ansehen

15

Auf Lager

Beschreibung

Das 130-W-Set ist ein Bausatz zum Selbstbau. Es verzichtet auf vorkonfektionierte Kabel und setzt auf einfache PWM-Laderegler-Technik: Sie erhalten ein monokristallines Offgridtec-Solarmodul mit 130 W, einen Victron-PWM-Light-Laderegler 20 A (12 V), 15 m Solarkabel 4 mm² und MC4-Stecker für den Zusammenbau. Zusätzlich legen wir auch noch die Basic-Version unseres Batterieverbindungskabels bei. Die 130 W Solarleistung des Sets bringen im Sommer rund 468 Wh und im Winter rund 94 Wh am Tag (Kalkulationswerte unserer Rechner) – ausgelegt für Gartenhaus und Laube.

  • Autarke 130-Wp-Inselanlage für Gartenhaus, Laube und Hütte – 12-V-Strom ohne Netzanschluss
  • 20A Victron BlueSolar PWM-Light 12V 24V Solar Laderegler

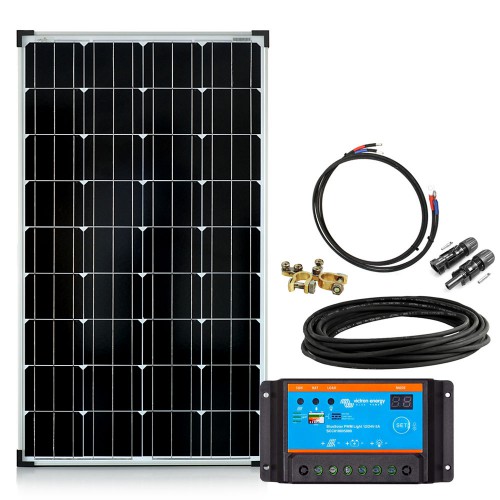

Der 130 Watt Solarbausatz – das ist drin

  • 1 x 130 Watt Solarmodul V2 Mono von Offgridtec – 018390
  • 1x Victron PWM light 20A 12V
  • 1,5m 6mm² Batteriekabel mit Flachsicherungshalter, 30A Sicherung und Polklemmen
  • Offgridtec Abzweigbuchsen Y-Stecker (Paar)
  • Solarverbinder Stecker Paar – Buchse + Stecker 4-6mm² Typ 4 PV-KBT4/6I
  • 15m Leitung Lapp Ölflex Solar XLR-R 1X4 WH/BK

Was kann ich damit machen?

Dieser Bausatz bildet die Basis für eine 12V Solaranlage. Am Lastausgang des mitgelieferten Ladereglers können Sie direkt bis zu 10A 12V Strom für Ihre Verbraucher ziehen. Das Set sehr vielseitig einsetzbar und enthält alle notwendigen Komponenten um Strom zum laden einer 12V Batterie zu erzeugen.

Wieviel Strom kann ich mit diesem Bausatz erzeugen?

Das 130W Panel produziert im Jahresdurchschnitt 520 Wh saubere Energie pro Tag. An sonnigen Tagen mehr, an regnerischen Tagen weniger. Auch andere Faktoren (Neigung, Temperatur, Verschmutzung, Breitengrad,Witterungsbedingungen etc.) beeinträchtigen die Leistung einer Solaranlage.

Informationen zu den Kabeln und Kleinteilen (Stecker)

Neben dem Modul und Laderegler enthällt das Set auch sämliche Stecker, Kabel und Kleinteile, die Sie brauchen um die Verbindungskabel für Ihre Solaranlage herzustellen.

Folgende Teile gehören zum Modulverbindungskabel:

  • 15m Solarkabel 4mm², MC4-Stecker, Aderendhülsen 4mm²

Folgende Teile gehören zum Batterieverbindungskabel

  • 2 x 1,5m 6mm² Solarkabel, 6mm² Aderendhülsen, M8-Ringkabelschuhe und Batteriepolklemmen

Technische Daten

  • Leistung (Pmax): 130 W
  • Arbeitsspannung (Vmp): 20,5 V
  • Leerlaufspannung (Voc): 24 V
  • max. Strom (Imp): 6,35 A
  • Toleranz: +/-3%
  • NOCT: 45+/2°C
  • Wirkungsgrad: 22,3%
  • Kurzschlussstrom (Isc): 6,66 A
  • max. Systemspannung: 1000 V
  • zulässige Umgebungstemperatur: -40°C – +85°C
  • Abmessungen: 1165 x 590 x 35 mm
  • Gewicht: 7,73kg

Lieferumfang: 1x 130Wp Solarmodul, Victron PWM light 20A 12V Laderegler, 1x 15m Solarkabel, 1x 1,5m Batteriekabel, 1x MC4-Stecker Paar, 1x Aderendhülsen.

Gesamtsystem
Set-Artikelnummer OF4-01-002500
Laderegler: 20A Victron BlueSolar PWM-Light 12V 24V Solar Laderegler
Typ Laderegler
Systemspannung 12V
Ladestrom 20A
Max. PV-Leerlaufspannung 28V / 55V

Für wen ist das Produkt gedacht?

  • Gartenhaus und Laube: Licht und Kleinverbraucher an 12 V
  • Selbstbauer: Kabel und Stecker selbst konfektionieren
  • Bestehende Bleibatterie: Passt an AGM, Gel und Säure

Vorteile und Grenzen

Vorteile

  • Modul, Regler, Kabel und Stecker in einem Set
  • Victron PWM-Light-Regler 20 A

Grenzen

  • Kabel selbst konfektionieren
  • PWM-Regler: weniger Ertrag als MPPT

Lieferumfang

Häufige Fragen

Wie viel Strom liefert die 130-W-Anlage am Tag?

Nach den Kalkulationswerten unserer Rechner bringt das Set im Sommer rund 468 Wh und im Winter rund 94 Wh am Tag. Der tatsächliche Ertrag hängt von Standort, Ausrichtung und Verschattung ab.

Welcher Laderegler ist im Set enthalten?

Das Set enthält den Victron BlueSolar PWM-Light mit 20 A Ladestrom für 12-V- und 24-V-Batterien.

Kann ich Verbraucher direkt am Laderegler anschließen?

Ja. Am Lastausgang des Ladereglers können Sie bis zu 10 A bei 12 V direkt für Ihre Verbraucher entnehmen.

Downloads

Dokumente zum Set

130W Solarpanel 12V monokristallin v2 Solarmodul

20A Victron BlueSolar PWM-Light 12V 24V Solar Laderegler

MC4-Stecker und MC4-Kupplung Set 1 Paar 4-6mm² Kabelquerschnitt

Alle Dokumente öffnen in einem neuen Tab.

Herstellerinformationen

Offgridtec AG
Im Gewerbepark 11
84307 Eggenfelden
Deutschland
E-Mail: info@offgridtec.com
Telefon: +49 8721 9199400
