150W 12V Solar Garten-Set Basic Bausatz
110,90 €
inkl. 0 % MwSt. zzgl. Versandkosten
Bei Vorkasse nur 108,68 € – 2 % Rabatt
Art.-Nr. OF4-01-002625EAN 4260297853840
- 150 Wp Solar zum Selbstbau
- Victron PWM-Light-Regler 20 A
- 15 m Solarkabel, MC4-Stecker
Lieferzeit: ca. 3–6 Werktage
Beschreibung
Das 150-W-Solar-Set ist ein Bausatz zum Selbstbau. Es verzichtet auf vorkonfektionierte Kabel und setzt auf einfache PWM-Laderegler-Technik: Sie erhalten ein monokristallines Offgridtec-Solarmodul mit 150 W, einen Victron-PWM-Light-Laderegler 20 A (12 V), 15 m Solarkabel 4 mm² und MC4-Stecker für den Zusammenbau. Zusätzlich enthalten ist auch noch ein einfaches Batterie-Anschlusskabel mit angecrimpten Ringösen und ein Paar Poladapter, so dass dieses Set an so ziemlich jeden AGM-, Gel- oder Blei-Säure-Akku passt. Die 150 W Solarleistung des Sets bringen im Sommer rund 540 Wh und im Winter rund 108 Wh am Tag (Kalkulationswerte unserer Rechner) – ausgelegt für Gartenhaus und Laube.
- Autarke 150-Wp-Inselanlage (12 V) für Gartenhaus, Laube und Hütte – 12-V-Strom ohne Netzanschluss
- 150W Solarpanel 12V monokristallin Solarmodul black frame
- 20A Victron BlueSolar PWM-Light 12V 24V Solar Laderegler

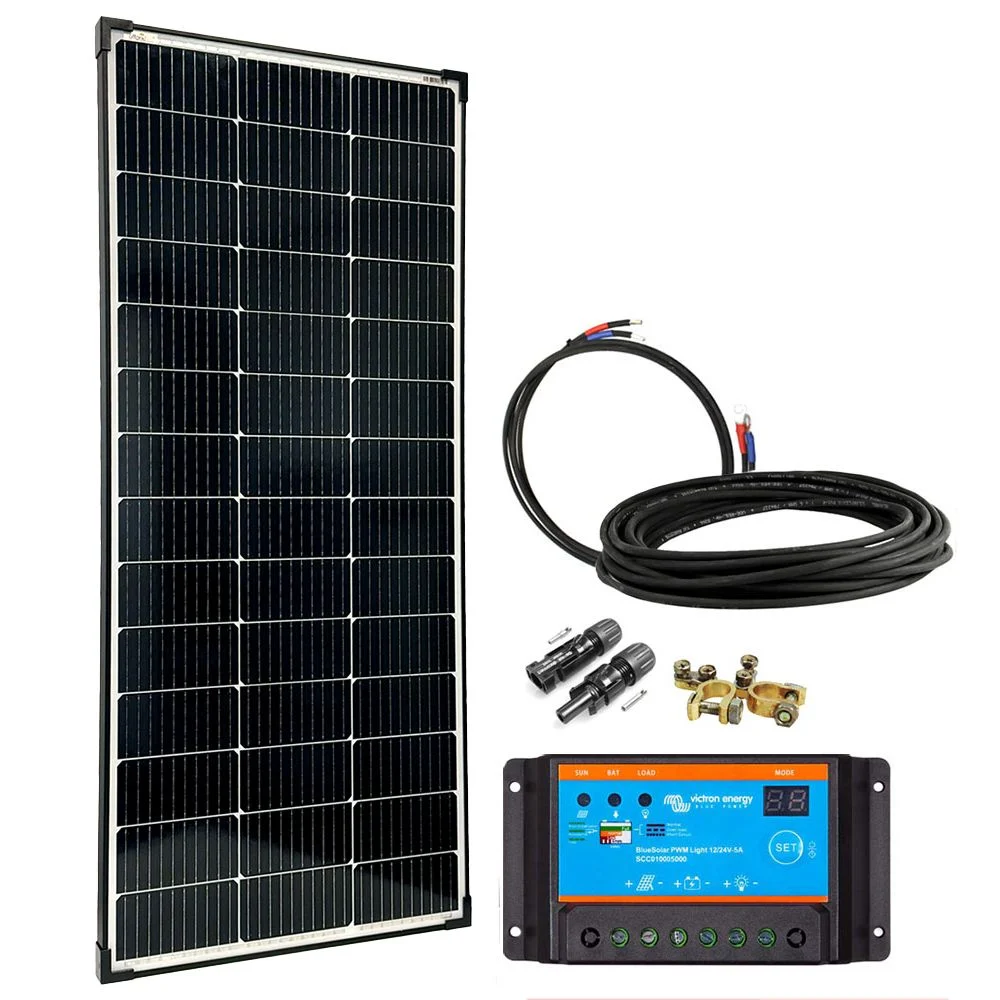

Der 150 Watt Solarbausatz – Lieferumfang
- 1 x 150W 12V Mono-Solarmodul v2 von Offgridtec
- 1 x 20A 12V/24V PWM Light Solarladerelger von Victron Energy SCC010020020
- 1 x 1,5m 2x6mm² Basic-Batterieverbindungskabel

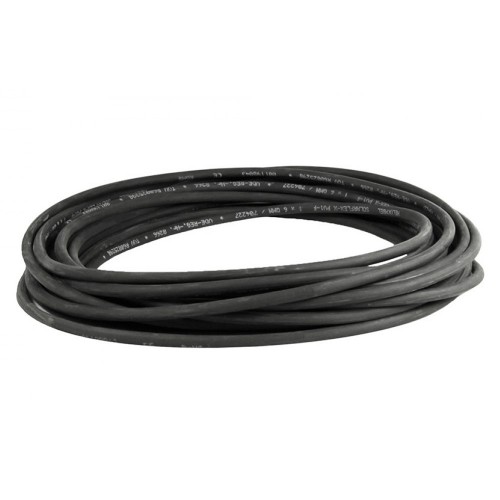

- 1 x 15m Solarkabel 4mm² von Helukabel

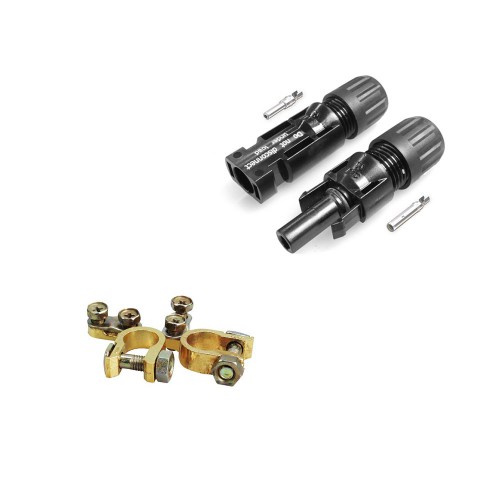

- 1 Paar MC4 Solarstecker von Multi-Contact (4mm²)
- 1 Paar Aderendhülsen
- 1 Paar Batteriepolklemmen
Was kann man damit machen?
Dieser Bausatz bildet die Basis für eine 12V Solaranlage. Am Lastausgang des mitgelieferten Ladereglers können Sie direkt bis zu 10A 12V Strom für Ihre Verbraucher ziehen. Das Set ist sehr vielseitig einsetzbar und enthält alle notwendigen Komponenten, um eine 12V Batterie zu laden und 12V-Verbraucher zu betreiben.
Wieviel Strom kann ich mit diesem Bausatz erzeugen?
Das 150W Panel produziert im Jahresdurchschnitt 600 Wh saubere Energie pro Tag. An sonnigen Tagen mehr, an regnerischen Tagen weniger. Auch andere Faktoren (Neigung, Temperatur, Verschmutzung, Breitengrad,Witterungsbedingungen etc.) beeinträchtigen die Leistung einer Solaranlage.
Informationen zu den Kabeln und Kleinteilen (Stecker)
Neben dem Solarmodul und Laderegler enthällt das Set auch sämliche Stecker, Kabel und Kleinteile, die Sie brauchen, um die Verbindungskabel für Ihre Solaranlage herzustellen.
Folgende Teile gehören zum Modulverbindungskabel:
- 15m Solarkabel 4mm², MC4-Stecker, Aderendhülsen 4mm²

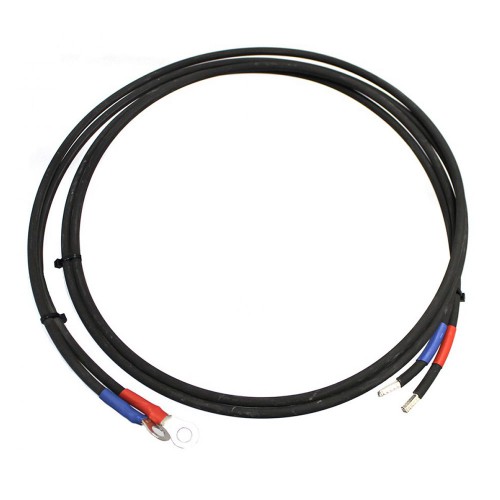

Folgende Teile gehören zum Batterieverbindungskabel
- 2 x 1,5m 6mm² Solarkabel, 6mm² Aderendhülsen, M8-Ringkabelschuhe und Batteriepolklemmen
Daten
- Anlagenleistung: 150 Watt
- Systemspannung: 12V DC
- Abmessungen Modul: 1350 x 590 x 35 mm
- max. Laststrom (12V): 20A
- Zelltyp: monokristallin
- Tagesertrag durchschn. 600 Wh
- Modulspannung (Vmp) 23,9 V
- Leerlaufspannung (Voc) 28,0 V
- Kurzschlussstrom (Isc) 9,1 A
- Gewicht 13,5 kg
| Gesamtsystem | |
|---|---|
| Set-Artikelnummer | OF4-01-002625 |
| Systemspannung | 12 V |
| Einsatzbereich | Gartenhaus & Hütte |
| Modulleistung | 150 Wp |

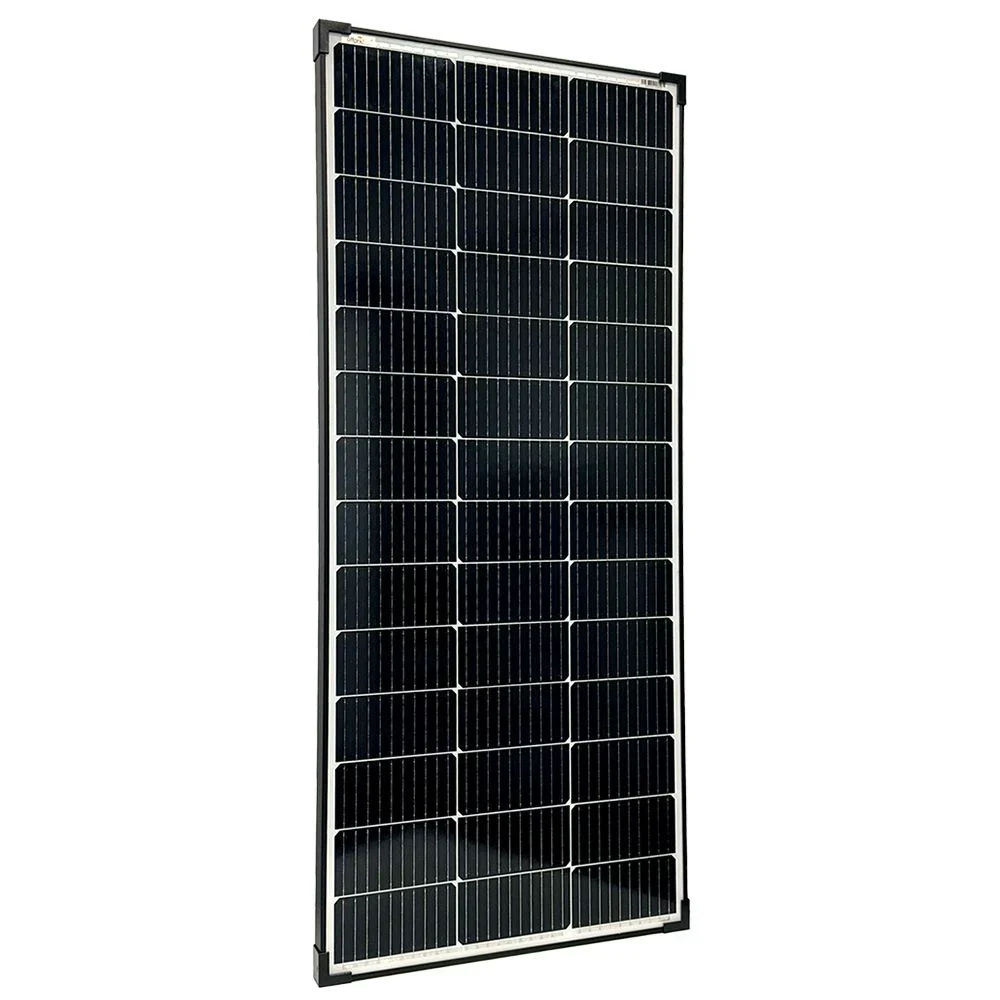

| Solarmodul: 150W Solarpanel 12V monokristallin Solarmodul black frame | |
| Nennleistung | 155 Wp |
| Zelltyp | SW monokristallin |
| Modulspannung (Vmp) | 23,9V |
| Leerlaufspannung (Voc) | 28V |
| Kurzschlussstrom (Isc) | 6,81A |
| Abmessungen | 1350 x 590 x 35 mm |
| Gewicht | 8,9kg |
| Laderegler: 20A Victron BlueSolar PWM-Light 12V 24V Solar Laderegler | |
| Typ | Laderegler |
| Systemspannung | 12V |
| Ladestrom | 20A |
| Max. PV-Leerlaufspannung | 28V / 55V |
Für wen ist das Produkt gedacht?
- Gartenhaus und Laube: Licht und Kleinverbraucher an 12 V
- Selbstbauer: Kabel und Stecker selbst konfektionieren
- Bestehende Bleibatterie: Passt an AGM, Gel und Säure
Vorteile und Grenzen
Vorteile
- Modul, Regler, Kabel und Stecker in einem Set
- Victron PWM-Light-Regler 20 A
- Poladapter für viele Batterien
Grenzen
- Kabel selbst konfektionieren
- PWM-Regler: weniger Ertrag als mit MPPT
- Im Winter rund 108 Wh am Tag
Lieferumfang
1×150W Solarpanel 12V monokristallin Solarmodul black frameZum Einzelartikel
1×20A Victron BlueSolar PWM-Light 12V 24V Solar LadereglerZum Einzelartikel
Häufige Fragen
Wie viel Strom liefert die 150-W-Anlage am Tag?
Im Sommer produziert das Set laut Hersteller durchschnittlich 600 Wh pro Tag – an sonnigen Tagen mehr, an regnerischen weniger.
Kann ich Verbraucher direkt am Laderegler anschließen?
Ja. Am Lastausgang des Ladereglers können Sie bis zu 10 A bei 12 V direkt für Ihre Verbraucher entnehmen.
Passt das Set zu meinem Akku?
Das Batteriekabel hat gecrimpte Ringösen und ein Paar Poladapter. Damit passt das Set an nahezu jeden AGM-, Gel- oder Blei-Säure-Akku.
