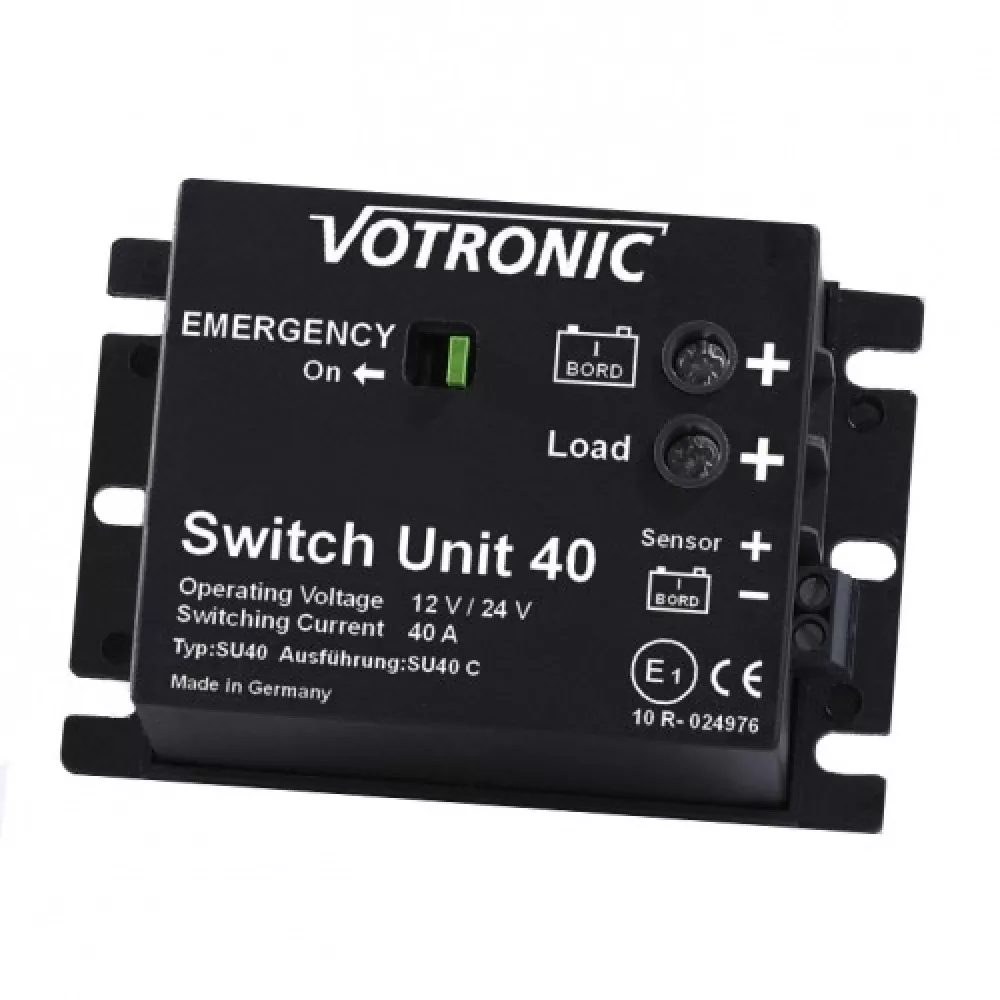

Votronic Switch Unit 40
Dient als Haupt Ein- und Ausschalter für ihr 12 / 24 Volt - Bordnetz und kann mit einem eigengen Schalter bedient werden.
VOTRONIC Switch Unit 40 arbeitet auf der Basis eines bistabilen Leistungsrelais mit besonders geringem Eigenverbrauch. Er eignet sich hervorragend als ferngesteuerter Hauptschalter oder als Lastrelais, das lange Zeit eingeschaltet bleiben soll. Die Strombelastbarkeit beträgt 40 A.
Switch Unit 40 kann durch einen einfachen Schalter (1pol. EIN / AUS) fernbedient werden. Der Schalter wird nur sehr gering belastet (0,002 A), so dass auch eine Miniaturausführung ausreichend ist.
Zudem können über eine NOT-EIN-Funktion (EMERGENCY-Schalter) die Verbraucher auch manuell am Relais ein- bzw. ausgeschaltet werden.
Bei Schalter „AUS“ ist die gesamte Elektronik komplett abgeschaltet; der ohnehin sehr geringe Eigenstromverbrauch der Switch Unit 40 entfällt dann ganz.
In der Bedienungsanleitung befindet sich ein leicht verständlicher Schaltplan wie die Schalteinheit in ihr Netz integriert wird.
Der Einsatzbereich erstreckt sich über Wohnmobile, Boote bis hin zu Einsatzfahrzeugen:
Lieferumfang: Switch Unit 40, Betriebsanleitung
Daten:
| Artikelnummer |
OF8-13-005390 |
| Hersteller Teilenummer |
2071 |
| Produkttyp |
Batterieschalter |
| Hersteller |
Votronic |
| Zertifizierung |
E-Prüfung (EMV/Kfz-Richtlinie) |
| Eigenverbrauch |
< 3 mA |
| zulässige Luftfeuchtigkeit |
max. 95 % RF (nicht kondensierend) |
| für Kabelquerschnitt |
2,5 - 10 mm² |
| Betriebsspannung |
12 V / 24 V |
| Eigenverbrauch ohne Last im Energiesparmodus |
0 |
| Betriebstemperaturbereich |
-20° ... +50°C |
| Schutzart IP |
IP21 |
| Abmessungen (LxBxH) |
90 x 60 x 38 mm |
| Gewicht |
97 g |
| EAN |
4250683601360 |
