4000W 48V Sinus Wechselrichter Victron MultiPlus-II 48/5000/70-50

Beschreibung

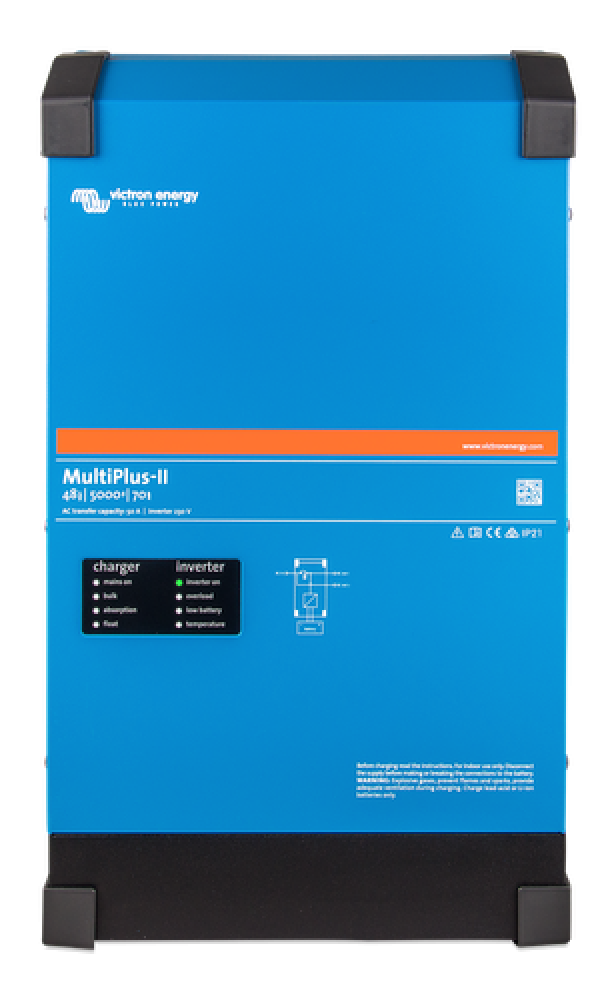

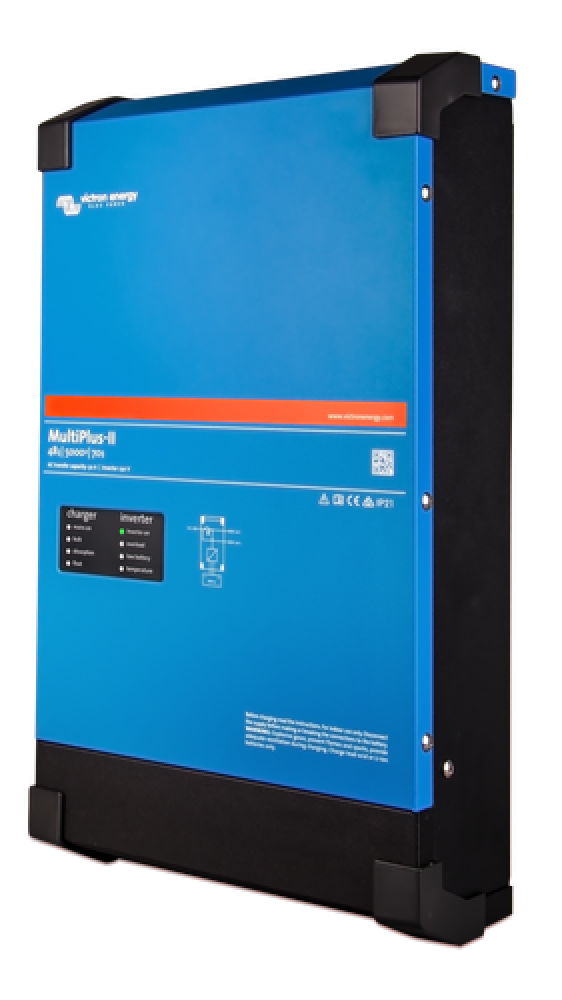

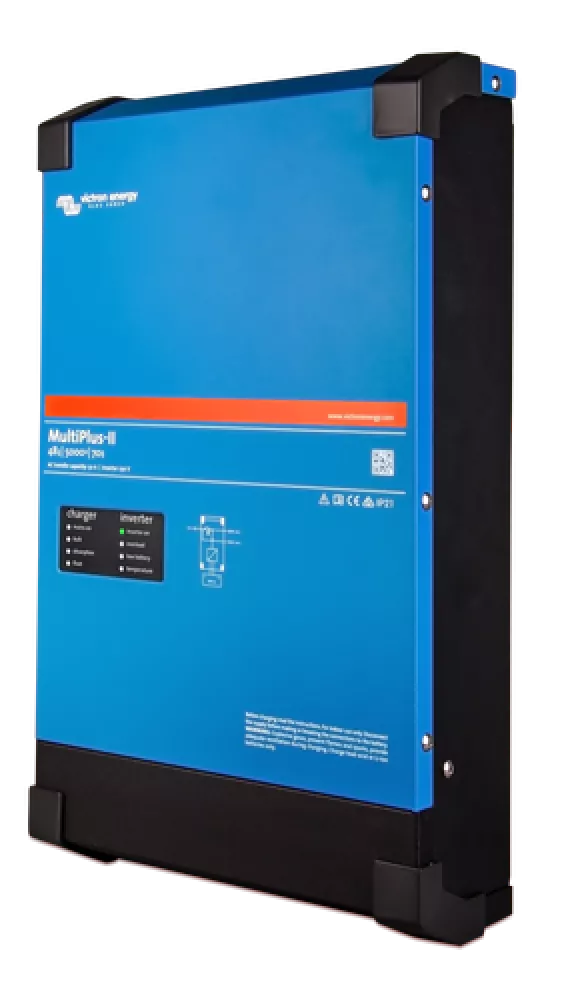

Der MultiPlus-II 48/5000/70-50 (MPN PMP482505012) von Victron vereint einen 48-V-Sinus-Wechselrichter mit 4000 W Dauerleistung bei 25 °C und 9000 W Spitzenleistung, ein 70-A-Batterieladegerät und einen 50-A-Transferschalter in einem Gerät. Über VE.Bus lässt sich das Gerät mit einem GX-Gerät wie dem Cerbo GX an das VRM-Portal anbinden. Damit ist der MultiPlus-II 48/5000/70-50 die zentrale Einheit für 48-V-Inselanlagen in Haus, Werkstatt oder Hütte.

• 4000 W Dauerleistung und 9000 W Spitze bei 230 V
• 70-A-Ladegerät und 50-A-Transferschalter in einem Gerät
• PowerControl und PowerAssist für schwache Netz- oder Generatoranschlüsse
• VE.Bus-Schnittstelle für Systemintegration und Fernüberwachung
• Parallel- und Drei-Phasen-Betrieb über VE.Bus

Für wen ist der Victron MultiPlus-II 48/5000/70-50 gedacht?

• Inselanlagen mit 48V-Batteriebank: Kompressor, Heizlüfter und Backofen aus der Batterie, mit Generator oder Landstrom als Ergänzung
• Anschlüsse mit begrenzter Leistung: PowerControl begrenzt den Strom am Eingang, PowerAssist ergänzt Lastspitzen aus der Batterie
• Anlagen mit Solarertrag: kombinierbar mit Solar-Ladereglern auf der Gleichstromseite oder mit netzgekoppelten PV-Wechselrichtern auf der Wechselstromseite
• Anlagen mit Fernüberwachung: mit einem GX-Gerät wie dem Cerbo GX lassen sich die Betriebsdaten im VRM-Portal speichern und einsehen

Vorteile und Grenzen

Das Gerät ist für stationäre Anlagen gebaut: Stahlgehäuse in Blau (RAL 5012) und Lüfterkühlung für Betrieb von -40 °C bis +65 °C. Der maximale Wirkungsgrad beträgt 96 %.

Der Eigenverbrauch bleibt niedrig: 18 W im Normalbetrieb ohne Last, 12 W im AES-Modus und 2 W im Suchmodus. Die Konfiguration erfolgt vor Ort oder aus der Ferne mit der VEConfigure-Software.

Welche Verbraucher laufen daran?

Mit 4000 W Dauerleistung bei 25 °C (3700 W bei 40 °C, 3000 W bei 65 °C) betreibt der MultiPlus-II 48/5000/70-50 gleichzeitig Beleuchtung, Kühlschrank, Laptop, Waschmaschine, Kompressor und Werkzeug, solange die Summe der Leistungen unter der Dauerleistung bleibt. Motoren und Kompressoren brauchen beim Anlauf das Zwei- bis Dreifache ihrer Nennleistung; das deckt die Spitzenleistung von 9000 W ab.

Laden, PowerControl und PowerAssist

Am Gerät lässt sich ein maximaler Netz- oder Generatorstrom einstellen. Der MultiPlus-II nutzt zum Laden der Batterie nur den Strom, der nach den angeschlossenen Verbrauchern übrig ist (PowerControl). Außerdem ergänzt er bei kurzen Lastspitzen eine zu schwache Quelle sofort aus der Batterie (PowerAssist).

Das Ladegerät liefert bis zu 70 A (bis 25 °C Umgebungstemperatur); die Konstantspannung beträgt 57,6 V, die Erhaltungsspannung 55,2 V und der Speichermodus 52,8 V.

Batteriestrom und Laufzeit

Faustregel für die Batterie: Batteriestrom = Wechselstromleistung geteilt durch 48 V und durch den Wirkungsgrad. Ein Verbraucher mit 4000 W zieht damit rund 92,6 A. Eine LiFePO4-Batterie mit der empfohlenen Mindestkapazität von 200 Ah liefert diese Last etwa 2,2 Stunden, eine AGM-Batterie mit 50 % nutzbarer Kapazität nur die Hälfte.

50 W Dauerlast	1,2 A aus der Batterie = 1,2 Ah je Betriebsstunde
100 W Dauerlast	2,3 A aus der Batterie = 2,3 Ah je Betriebsstunde
300 W Dauerlast	6,9 A aus der Batterie = 6,9 Ah je Betriebsstunde
500 W Dauerlast	11,6 A aus der Batterie = 11,6 Ah je Betriebsstunde
1000 W Dauerlast	23,1 A aus der Batterie = 23,1 Ah je Betriebsstunde
2000 W Dauerlast	46,3 A aus der Batterie = 46,3 Ah je Betriebsstunde
4000 W Dauerlast	92,6 A aus der Batterie = 92,6 Ah je Betriebsstunde

Parallel und drei Phasen

Über die VE.Bus-Schnittstelle lassen sich bis zu sechs Geräte parallel schalten; drei Geräte desselben Modells bilden ein Drei-Phasen-System.

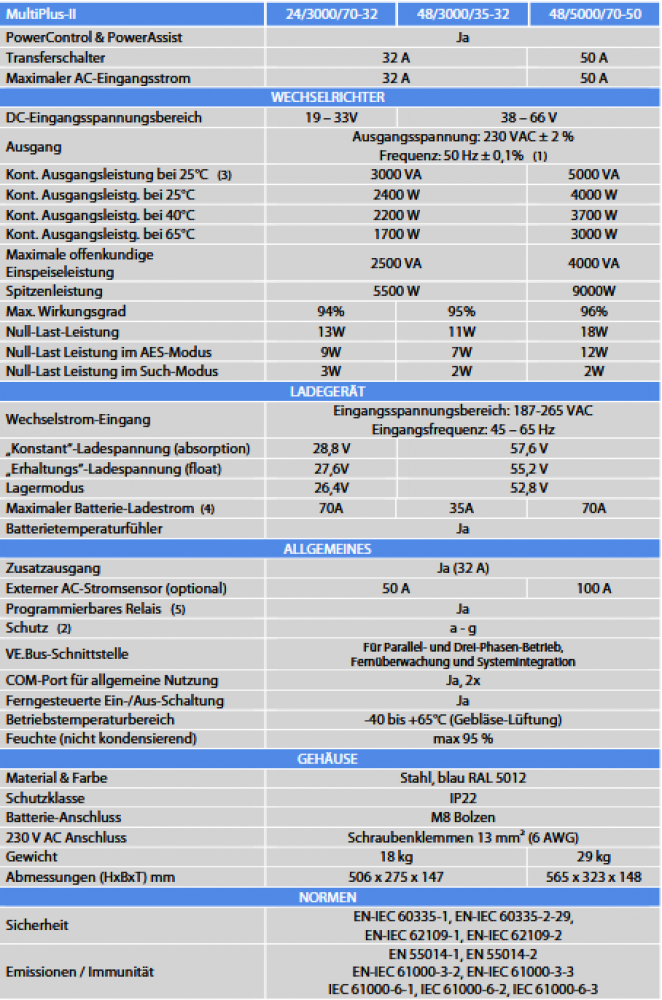

Technische Daten

Hersteller-Nr. (MPN)	PMP482505012
Batteriespannung	48 V
Empfohlene DC-Sicherung (Victron)	200 A
Empfohlener Batteriekabel-Querschnitt, Leitungslänge 0–5 m	70 mm²
Empfohlener Batteriekabel-Querschnitt, Leitungslänge 5–10 m	120 mm²
DC-Eingangsspannungsbereich	38 – 66 V
Dauerleistung bei 25 °C	4000 W (5000 VA)
Dauerleistung bei 40 °C	3700 W
Dauerleistung bei 65 °C	3000 W
Spitzenleistung	9000 W
Ausgangsspannung	230 V AC ± 2 %, 50 Hz ± 0,1 % (60 Hz einstellbar)
Maximaler Wirkungsgrad	96 %
Null-Last-Leistung	18 W
Null-Last-Leistung AES-Modus	12 W
Null-Last-Leistung Suchmodus	2 W
Ladegerät: AC-Eingangsspannung	187 – 265 V, 45 – 65 Hz
Ladespannung (Konstantspannung)	57,6 V
Erhaltungsladespannung	55,2 V
Speichermodus	52,8 V
Maximaler Batterieladestrom	70 A (bis 25 °C Umgebungstemperatur)
Transferschalter / max. AC-Eingangsstrom	50 A
PowerControl und PowerAssist	ja
Zusatzausgang	ja (32 A)
Externer Wechselstromsensor (optional)	100 A
Batterietemperatursensor	optional (Bestellnummer ASS000001000)
Schnittstellen	VE.Bus, 2 x COM-Port für allgemeine Nutzung
Programmierbares Relais	ja
Fern-Ein/Aus	ja
Schutz	Ausgangskurzschluss, Überlast, Batteriespannung zu hoch/zu niedrig, Übertemperatur, 230 V am Wechselrichterausgang, zu hohe Brummspannung
Betriebstemperatur	-40 °C bis +65 °C, Gebläselüftung
Luftfeuchtigkeit	max. 95 %, nicht kondensierend
Maximale Höhe	2000 m
Gehäuse	Stahl, Blau RAL 5012
Schutzklasse	IP22
Abmessungen (H x B x T)	565 x 320 x 149 mm
Gewicht	30 kg
EAN	8719076058366

Lieferumfang

• 1x Victron Energy MultiPlus-II 48/5000/70-50 230 V (PMP482505012)
• 1x Bedienungsanleitung

Nicht enthalten: externer Wechselstromsensor, Sicherung, Batterie- und 230-V-Kabel, MK3-USB-Interface.
