Victron Cerbo GX MK2 Kommunikationszentrale Systemüberwachung

Beschreibung

Der Cerbo GX MK2 (MPN BPP900451100) ist die Kommunikationszentrale, die alle Victron-Komponenten zu einem System verbindet: Wechselrichter, MultiPlus, MPPT-Laderegler, Batteriemonitore, Ladegeräte und Batterie-BMS. Er sammelt deren Daten, steuert das Zusammenspiel über DVCC (gemeinsame Ladespannung, Ladestrombegrenzung, Temperaturkompensation) und stellt alles im VRM-Portal weltweit zur Verfügung – per Browser oder App.

• Zentrale Übersicht über die gesamte Anlage
• Zwei isolierte VE.Can-Ports, schnellerer Prozessor als Cerbo GX
• WLAN, Bluetooth und Ethernet eingebaut
• VRM-Portal mit Fernzugriff und Firmware-Updates
• DVCC für abgestimmte Ladung aller Quellen

Für wen ist das Produkt gedacht?

• Wohnmobil- und Bootsanlagen mit mehreren Victron-Geräten: ein Bildschirm für Batterie, Solar, Landstrom und Verbrauch
• Inselanlagen und Hütten mit Fernzugriff: Status und Alarme aus der Ferne, Firmware-Updates ohne Vor-Ort-Termin
• Lithium-Systeme mit BMS: DVCC steuert alle Ladequellen mit den Vorgaben des BMS
• ESS-Anlagen: Eigenverbrauchsoptimierung mit MultiPlus-II und Energiezähler

Vorteile und Grenzen

Die MK2-Generation bringt gegenüber dem ersten Cerbo GX mehrere Verbesserungen: zwei voll funktionsfähige CAN-Bus-Anschlüsse (VE.Can 1 und VE.Can 2) statt eines VE.Can- und eines BMS-Can-Ports, galvanisch isoliertes VE.Can, ein schnellerer Prozessor und mehr Arbeitsspeicher für größere Systeme. WLAN und Bluetooth sind eingebaut, ein Ethernet-Port steht für die kabelgebundene Anbindung bereit.

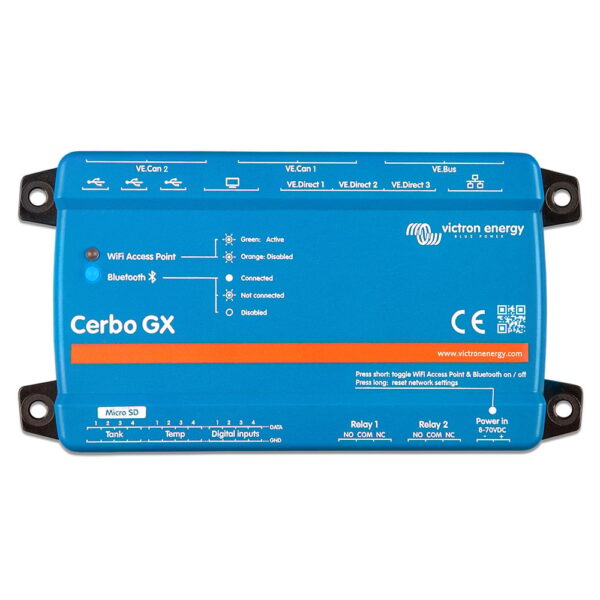

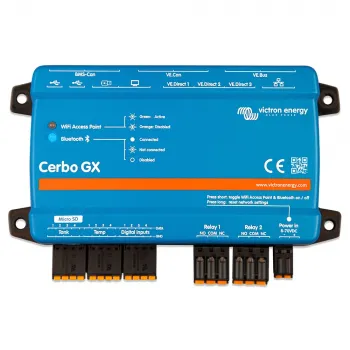

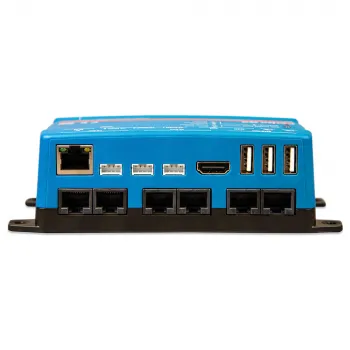

Angeschlossen werden Geräte über VE.Direct (3 Ports), VE.Bus, VE.Can und USB. Dazu kommen Eingänge für Tankgeber, Temperatursensoren, ein Relais und digitale Eingänge für Bilgenpumpe, Alarme oder Türkontakte. Ohne Display läuft der Cerbo eigenständig; für die Bedienung vor Ort gibt es das GX Touch 50 oder 70, alternativ die VictronConnect-App per Bluetooth oder die Weboberfläche im lokalen Netzwerk.

Was der Cerbo anzeigt und steuert

Auf einer Übersicht laufen Batteriespannung, Ladezustand, Solarertrag, Landstrom, Generator und Verbrauch zusammen. Aus diesen Daten erzeugt das VRM-Portal Tages-, Monats- und Jahresauswertungen. Über DVCC gibt der Cerbo die Ladespannung des BMS an alle MPPT-Regler und Ladegeräte weiter, begrenzt den Gesamtladestrom und nutzt die gemeinsame Temperaturmessung – das verhindert, dass mehrere Ladequellen gegeneinander arbeiten. Das Relais schaltet einen Generator oder eine Last nach Ladezustand, die digitalen Eingänge melden Bilgenpumpe, Tür oder Alarmkontakte.

Anschluss

• Versorgung: 8 bis 70 V direkt aus der Batterie, mit 1-A-Sicherung absichern.
• MultiPlus/Quattro: mit RJ45-Kabel an VE.Bus, danach im Assistenten das System einrichten.
• MPPT und SmartShunt: je ein VE.Direct-Kabel; bei mehr als drei Geräten USB-VE.Direct-Adapter nutzen.
• Display: GX Touch 50 oder 70 per USB, Wandhalterung oder Flush-Mount separat erhältlich.
• Montage: flach auf ebener Fläche oder mit dem DIN35-Schienenadapter im Schaltschrank.

Hersteller-Nr. (MPN)	BPP900451100
Versorgungsspannung	8 – 70 V DC
Stromaufnahme	ca. 140 mA bei 12 V (ohne Display)
VE.Direct	3 Anschlüsse
VE.Can	2x, galvanisch isoliert (VE.Can 1 und 2)
VE.Bus	1 Anschluss für MultiPlus, Quattro, Inverter
USB	2x Host (GX Touch, GX Tank, Zigbee, WLAN-Dongle)
Ethernet	10/100 MBit RJ45
WLAN	eingebaut
Bluetooth	eingebaut
Tankgeber	3 Eingänge (Widerstand oder 0-10 V / 4-20 mA)
Temperatursensoren	2 Eingänge
Relais	1x potentialfrei, programmierbar
Digitale Eingänge	5, frei belegbar
Fernzugriff	VRM-Portal, lokale Weboberfläche, VictronConnect
DVCC	ja, gemeinsame Ladespannung und -strombegrenzung
Betriebstemperatur	-20 °C bis +50 °C
Abmessungen (H x B x T)	45 x 143 x 96 mm
Gewicht	0,35 kg
EAN	8719076057833

Lieferumfang

• 1x Victron Energy Cerbo GX MK2 (BPP900451100)
• 1x Stromversorgungskabel, 1x Klemmenblock-Set
• 1x Kurzanleitung

Nicht enthalten: GX Touch Display, VE.Direct-Kabel, DIN-Schienenadapter.
