Pylontech US3000D LiFePO4 Akku 48V 74Ah 3,55kWh Batteriemodul
772,25 €
inkl. 19 % MwSt. zzgl. Versandkosten
Bei Vorkasse nur 756,81 € – 2 % Rabatt
Art.-Nr. OF2-88-025038
- 3,55 kWh bei 48 V, 3,3 kWh nutzbar, LiFePO4
- Integriertes BMS, CAN und RS485
- 19-Zoll-Format, bis 16 Module parallel, 7 Jahre Garantie
Lieferzeit: ca. 3–6 Werktage
Auf Lager
Beschreibung

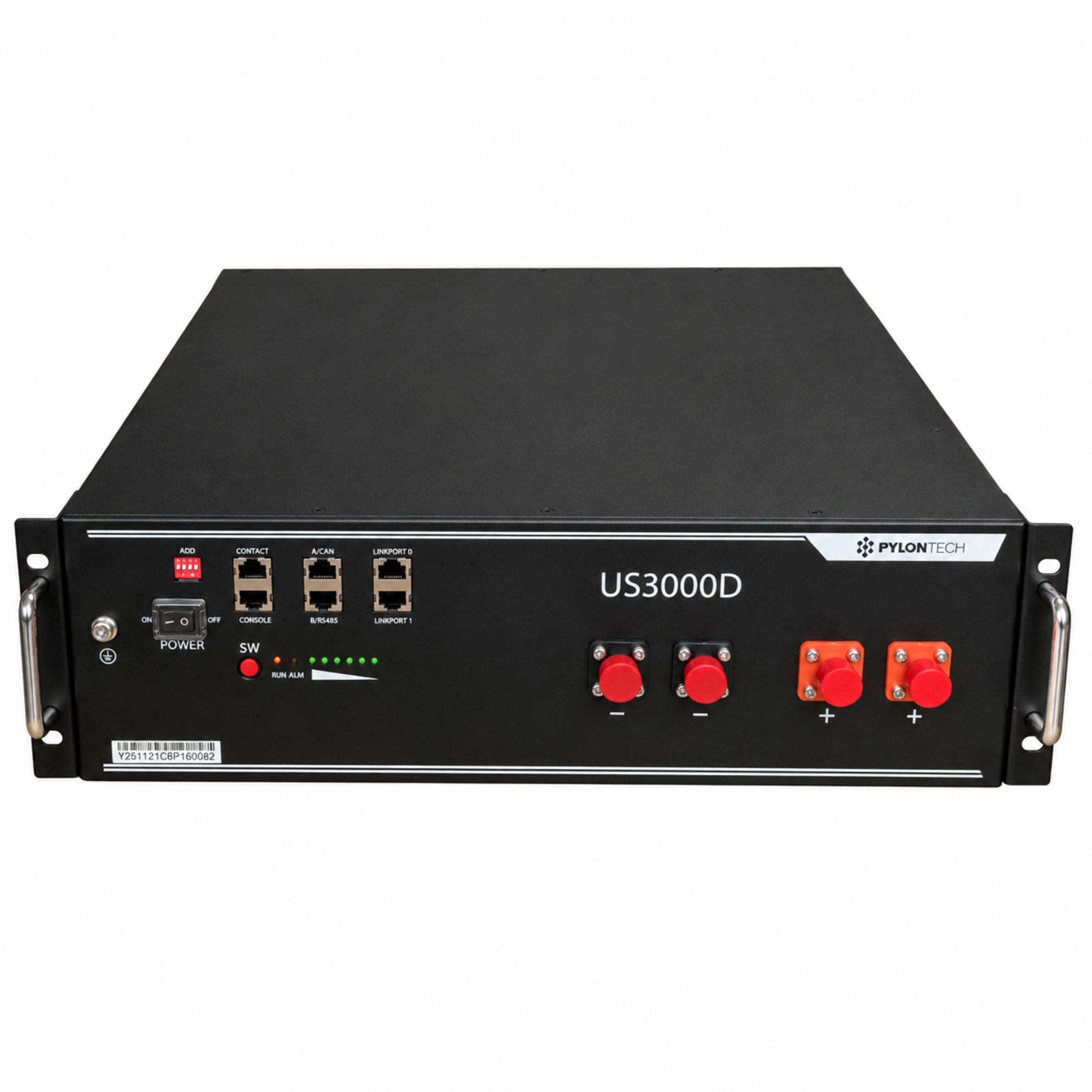

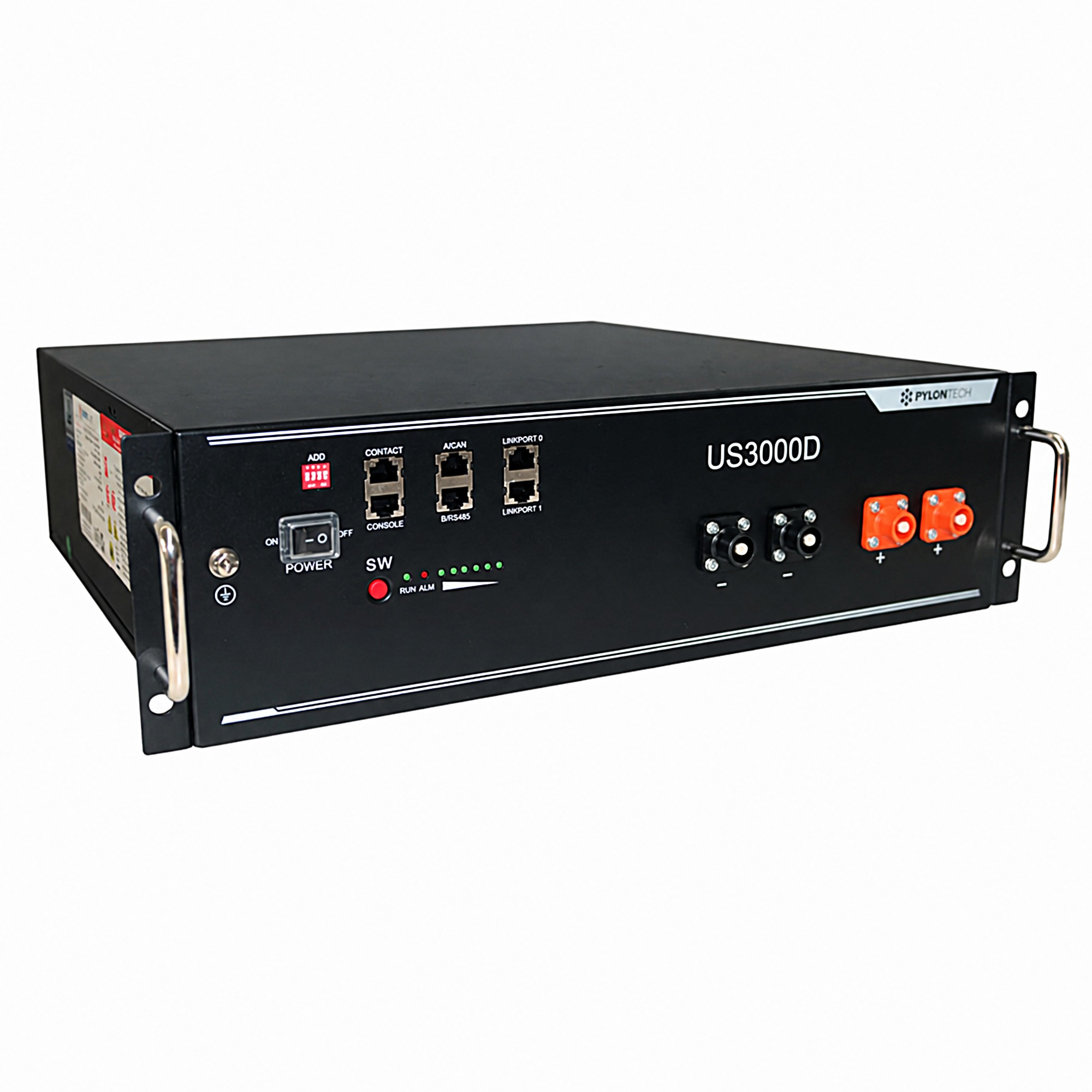

Der Pylontech US3000D ist ein 48-V-LiFePO4-Batteriemodul mit 3,55 kWh Nennkapazität und 3,3 kWh nutzbarer Kapazität (MPN US3000D). Das Modul im 19-Zoll-Format hat ein integriertes Batteriemanagementsystem, kommuniziert über CAN und RS485 und lässt sich innerhalb einer Batteriegruppe mit bis zu 16 Modulen parallel erweitern.
- 3,55 kWh Nennkapazität, 3,3 kWh nutzbar bei 95 % Entladetiefe
- Normaler Lade-/Entladestrom 37 A, kurzzeitig bis 200 A
- Laut Hersteller mehr als 8.000 Zyklen bei 25 °C (Laborwert)
- CAN- und RS485-Schnittstellen, Soft-Start
- Bis zu 16 Module je Batteriegruppe, 19-Zoll-Rack-kompatibel
Für wen ist der Pylontech US3000D gedacht?

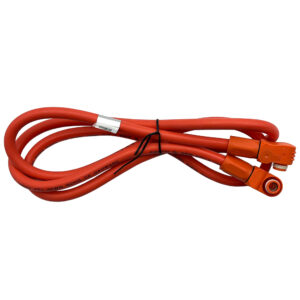

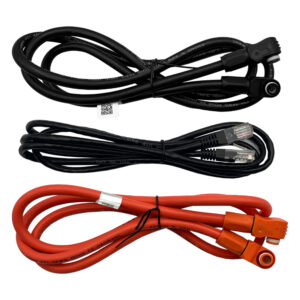

Der US3000D ist der Speicherbaustein für 48-V-Inselanlagen und Notstromsysteme mit moderatem Leistungsbedarf. Mit dem Victron MultiPlus-II 48/3000 und einem Cerbo GX bildet ein Modul die Basis eines USV-Systems; weitere Module werden bei steigendem Bedarf parallel ergänzt. Für den Anschluss an den Wechselrichter ist das Pylontech Anschlusskabelset nötig, für die Aufstellung die Brackets oder ein Batterieschrank.
Vorteile und Grenzen
Vorteile
- Integriertes BMS mit Schutz vor Über-/Unterspannung, Überstrom, Temperatur und Kurzschluss
- Modular erweiterbar, neue Module auch nachträglich ergänzbar
- Kompatibel mit der Vorgängerversion US3000C (neuestes Modul als Master)

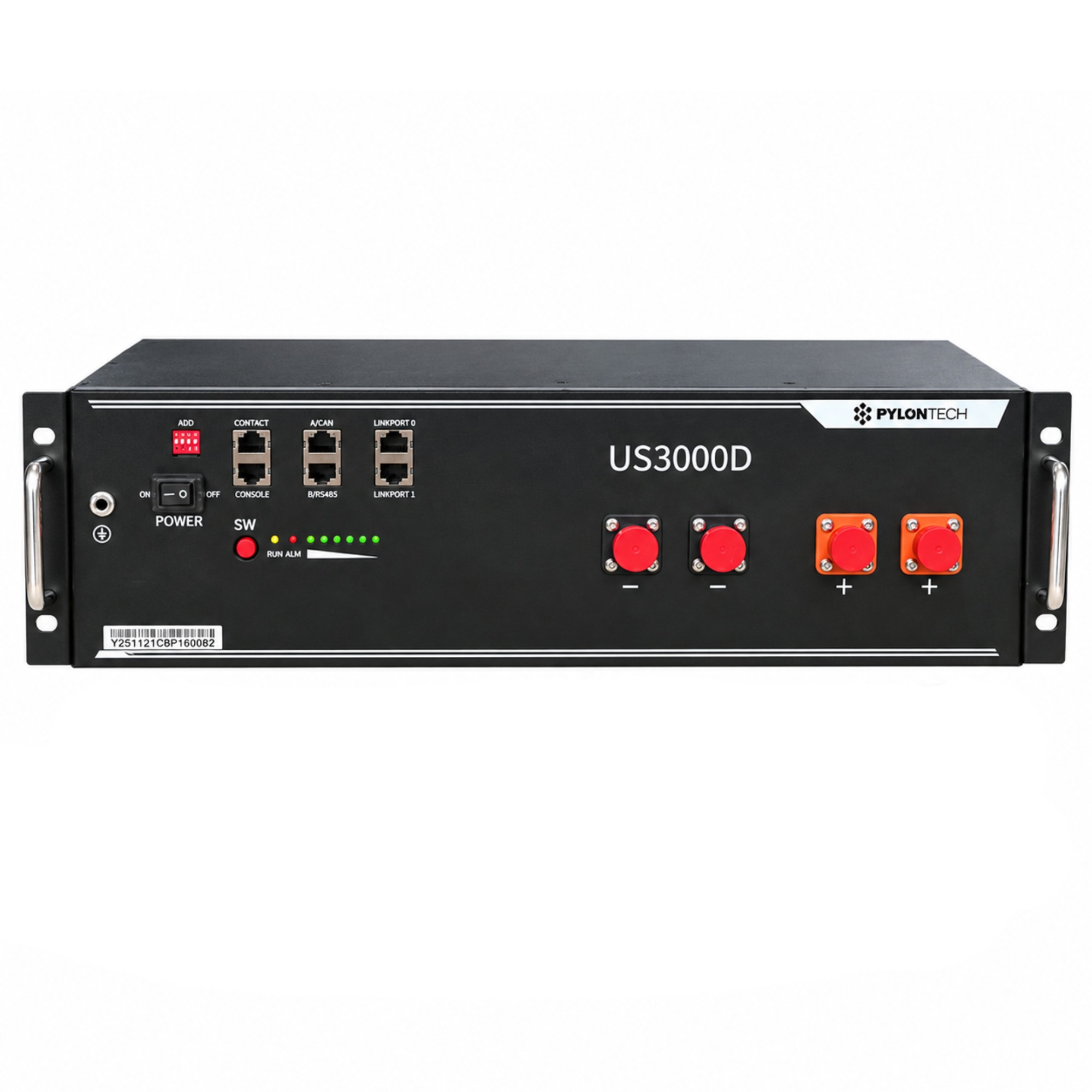

- Natürliche Kühlung ohne Lüfter, LED-Anzeige für Status und Ladezustand
- 7 Jahre Herstellergarantie laut Pylontech
Grenzen
- Normaler Dauerstrom 37 A je Modul; für größere Wechselrichter mehrere Module parallel schalten
- Laden nur zwischen 0 °C und 50 °C, keine integrierte Heizung
- Schutzart IP20, nur für trockene Innenräume
- Vor der Erweiterung müssen die Ladezustände angeglichen werden
- Wechselrichter-Anschlusskabel nicht im Lieferumfang
Technische Daten
| Hersteller | Pylontech |
|---|---|
| Modell | US3000D |
| Hersteller-Nr. (MPN) | US3000D |
| Zellchemie | LiFePO4 (LFP) |
| Nennspannung | 48 V DC |
| Nennkapazität | 3,55 kWh (74 Ah) |
| Nutzbare Kapazität | 3,3 kWh |
| Entladetiefe (DoD) | 95 % |
| Normaler Lade-/Entladestrom | 37 A |
| Max. Lade-/Entladestrom | 74–89 A für 60 Sekunden |
| Spitzenstrom | 90–200 A für 15 Sekunden |
| Zyklen | > 8.000 (Herstellerangabe, Laborwert bei 25 °C) |
| Kommunikation | RS485, CAN |
| Module je Batteriegruppe | bis 16 |
| Ladetemperatur | 0 °C bis 50 °C |
| Entladetemperatur | -10 °C bis 50 °C |
| Lagertemperatur | -20 °C bis 60 °C |
| Luftfeuchtigkeit | 5–95 %, nicht kondensierend |
| Kühlung | natürlich, ohne Lüfter |
| Schutzart | IP20 |
| Bauform | 19-Zoll-Rack, 3 HE |

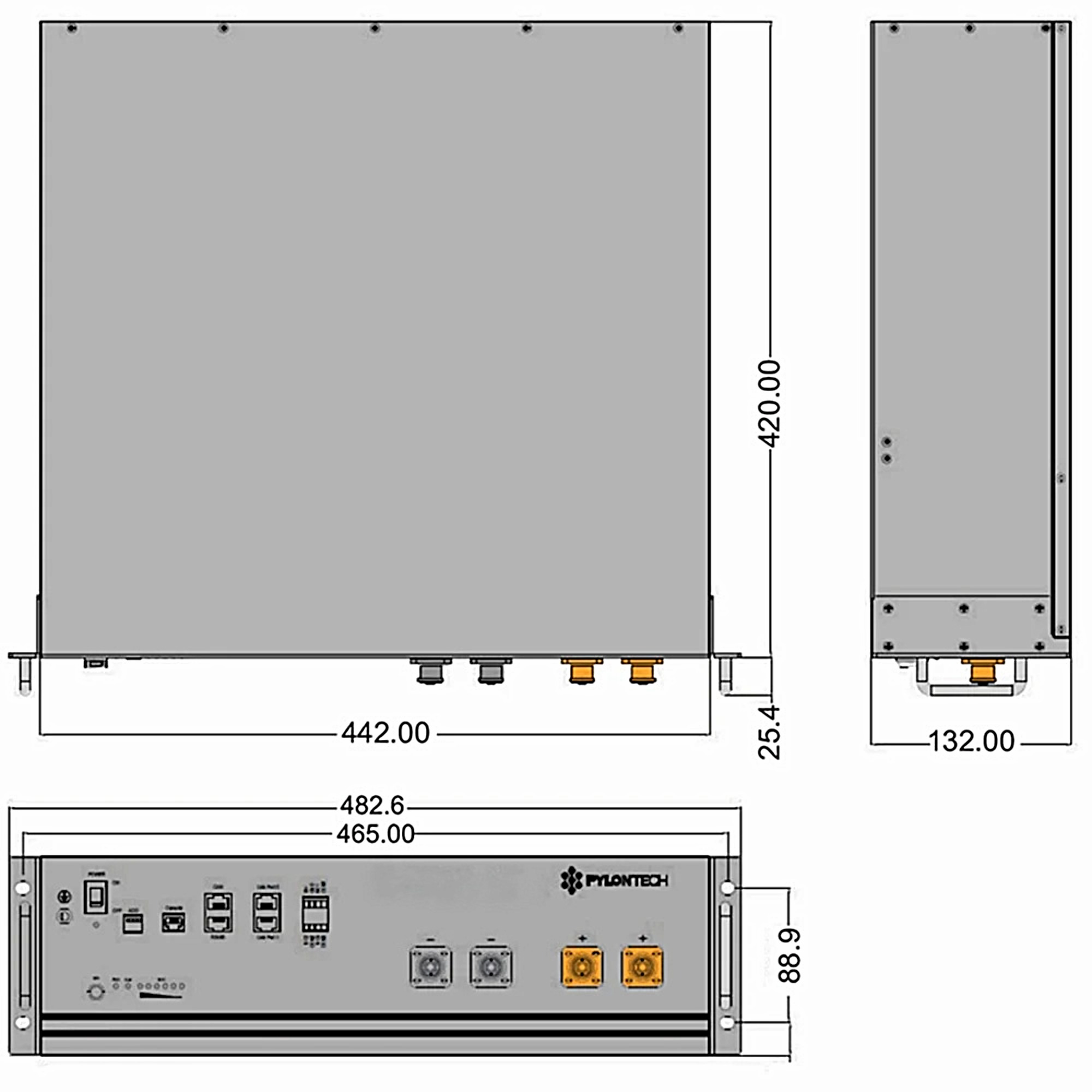

| Abmessungen (B × T × H) | 442 × 420 × 132 mm |
| Gewicht | 30 kg |
| Zertifizierung | IEC 62619, IEC 63056, IEC 62040-1, UN 38.3 |
| Garantie | 7 Jahre Herstellergarantie |

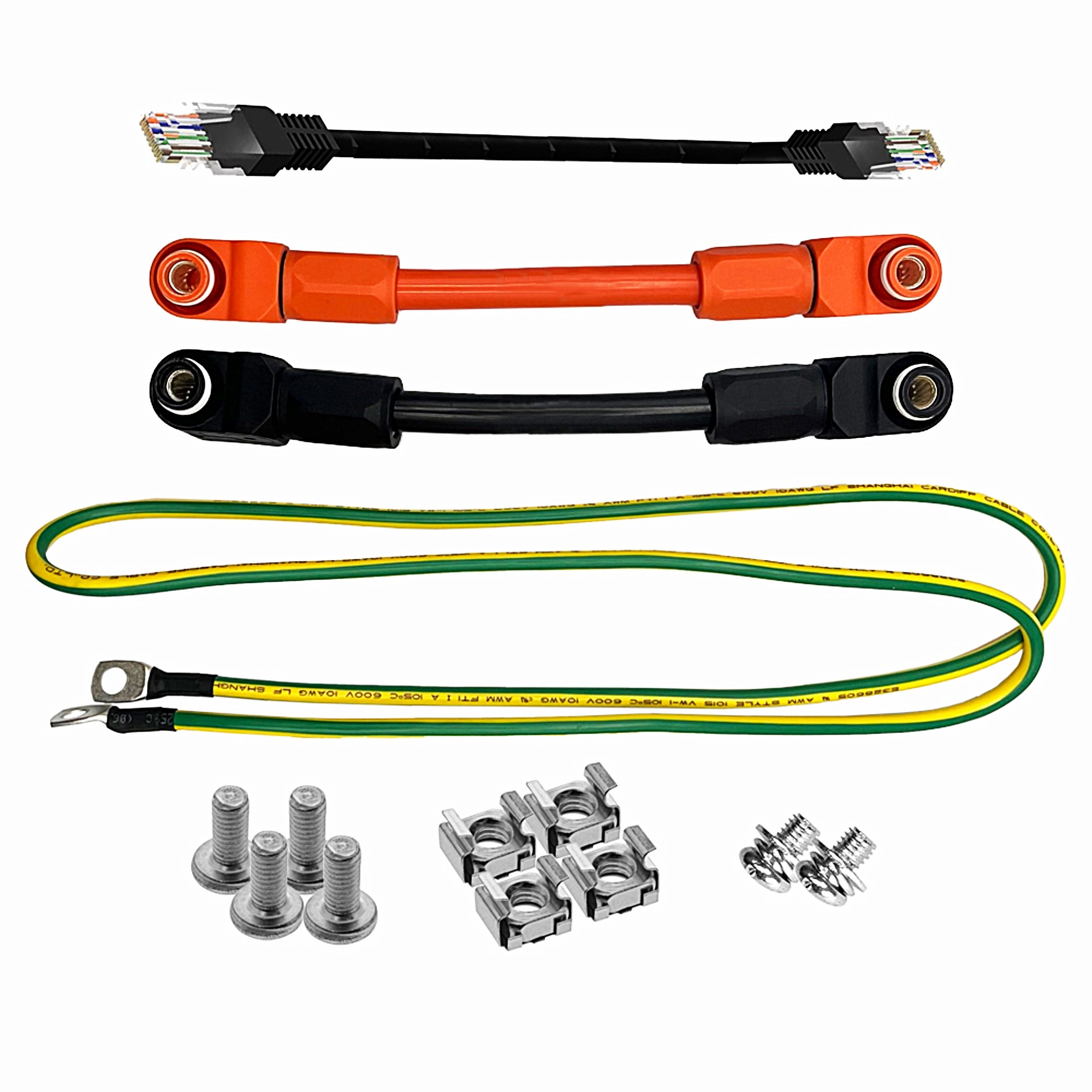

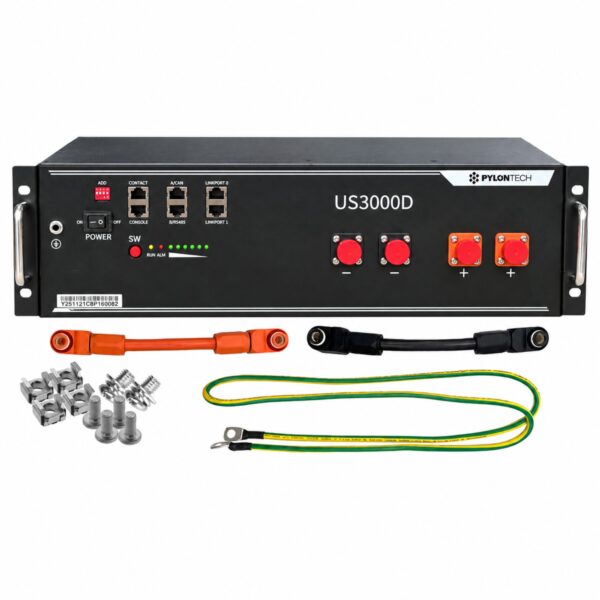

Lieferumfang
- 1 × Pylontech US3000D Batteriemodul
- 2 × 4-AWG-Stromkabel
- 1 × RJ45-Kommunikationskabel
- 1 × 10-AWG-Erdungskabel
Häufige Fragen
Funktioniert der US3000D mit Victron? ▾
Ja. Victron MultiPlus und Quattro 48 V stehen in der Pylontech-Kompatibilitätsliste; die Kommunikation läuft per CAN über ein GX-Gerät mit dem VE.Can-zu-CAN-Bus-BMS-Kabel Typ A.
Kann ich US3000D und US3000C mischen? ▾
Ja, laut Hersteller sind beide kombinierbar; das neueste Modul muss als Master gesetzt werden.
Wie viele Module kann ich parallel schalten? ▾
Bis zu 16 Module in einer Batteriegruppe, für größere Anlagen ist ein Mehrgruppenbetrieb möglich. Vor einer Erweiterung müssen die Ladezustände angeglichen werden.
Wie stelle ich die Module auf? ▾

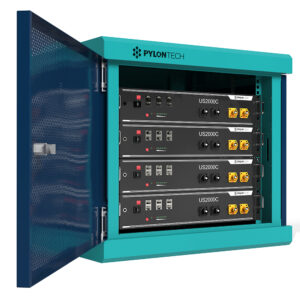

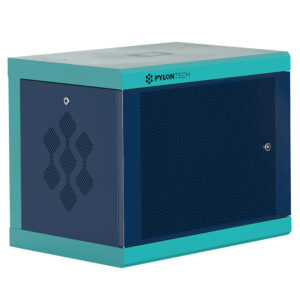

Entweder gestapelt mit den Pylontech Brackets (bis 4 Module) oder in einem Batterieschrank mit 19-Zoll-Schienen.
Wie lange gilt die Garantie? ▾
Pylontech gewährt laut Garantiebedingungen 7 Jahre Herstellergarantie ab Installation (Garantiebedingungen unter Downloads, englisch).
