Solar-USV-Anlage 940W mit Anker SOLIX F3000

Beschreibung

Zwei Trina Solar Vertex S+ 470 W mit Glas-Glas-Aufbau und die Anker SOLIX F3000 bilden eine kompakte Solar-USV: Fällt der Strom aus, schaltet die F3000 in unter 20 ms um, und zwei Module mit zusammen 940 W laden sie tagsüber wieder auf. Doppelglas-Module sind besonders widerstandsfähig gegen Witterung und Feuchtigkeit und eignen sich deshalb für Standorte, an denen die Anlage viele Jahre unbeaufsichtigt arbeitet.

Welches Set passt? Zwei Trina-Module reichen für Wochenendhaus, Notstrom-Reserve und Werkstatt. Mehr Leistung bringen die Sets mit drei Glasrahmenmodulen: Solar-Notversorgung 1350 W mit F3000 und Blackout-Solaranlage 1500 W mit F3000; das stärkste ist das Solar-Notstrom-Set 2300 W mit F3000.

• 940 W am Hochvolt-Eingang: F3000 rechnerisch in rund 3,3 h voll
• Sommer ca. 3.380 Wh, Winter ca. 680 Wh am Tag (Kalkulationswerte unserer Rechner)

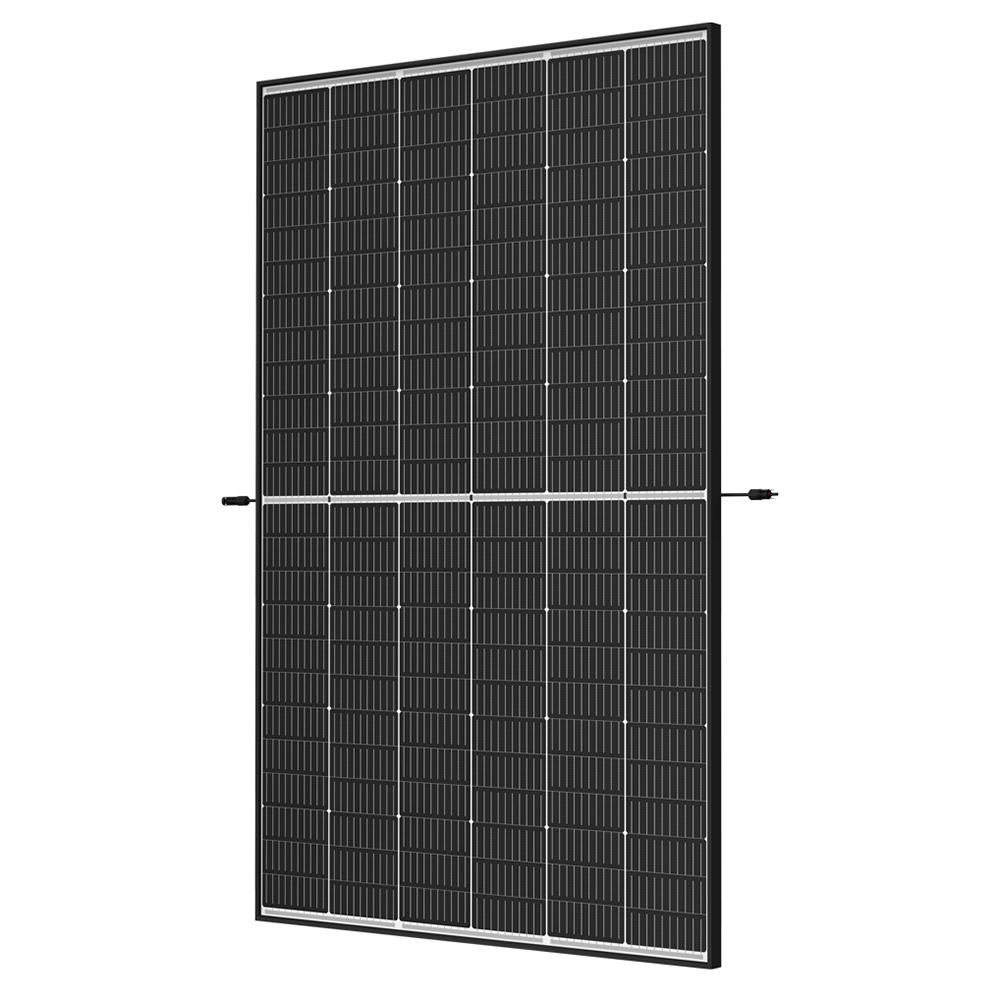

• Doppelglas, N-Typ i-TOPCon, 1.762 × 1.134 mm, je 21 kg
• Niedervolt-Eingang bleibt frei für zwei PS400 (800 W)

Für wen ist das Produkt gedacht?

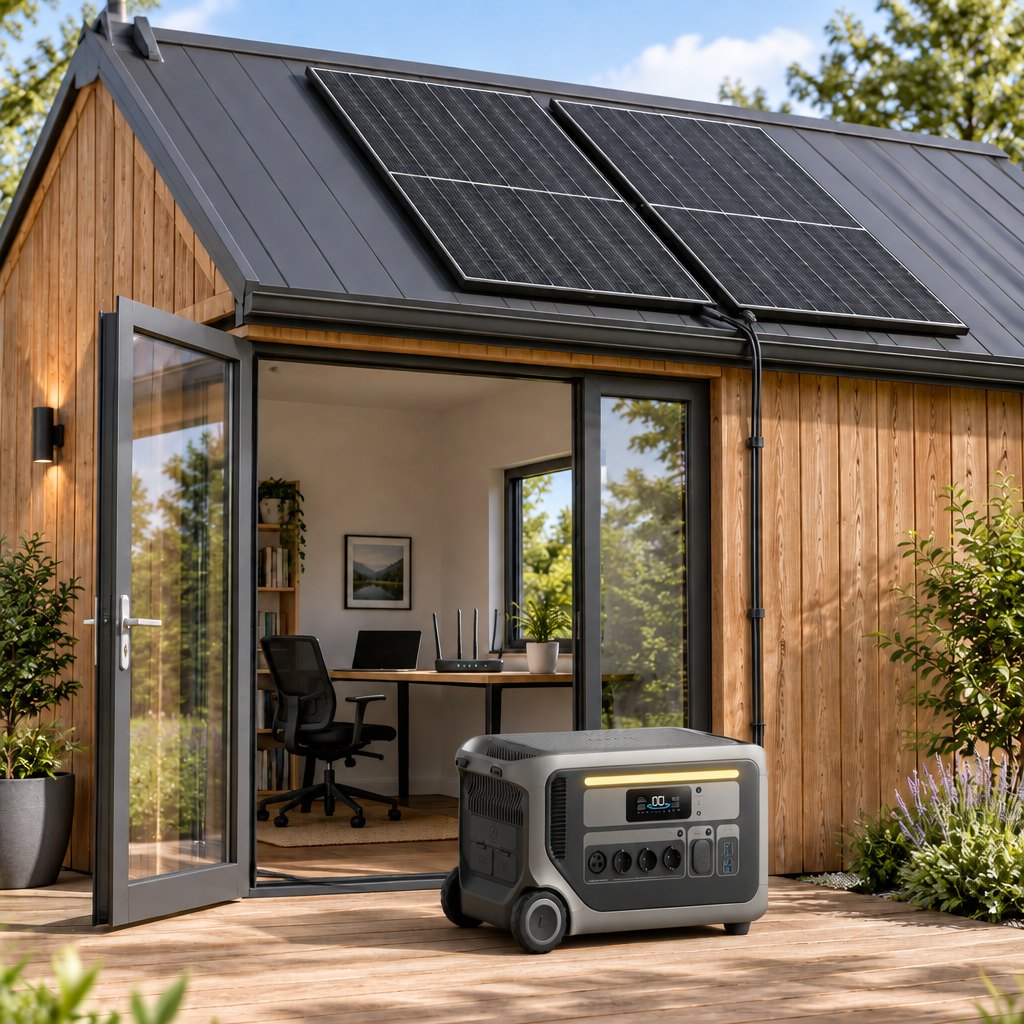

Für die unterbrechungsfreie Notversorgung im Haus – Router, Heizungssteuerung, Kühlschrank, Homeoffice – wenn wenig Montagefläche zur Verfügung steht oder die Anlage besonders langlebig sein soll. Zwei Module passen auf kleine Dachflächen, an einen Balkon oder auf ein ZaunPV-Paket für zwei Module.

Vorteile und Grenzen

So werden die Module angeschlossen

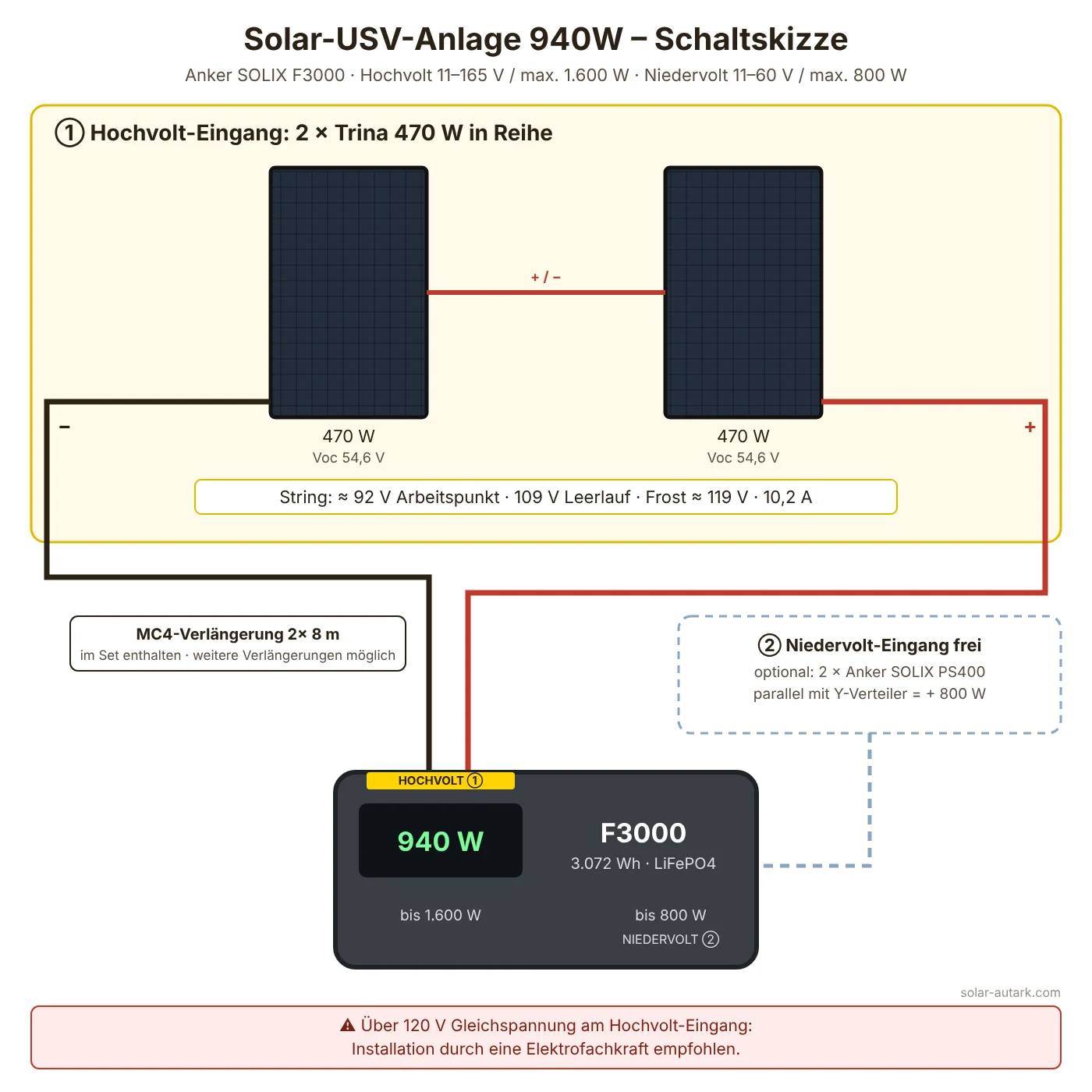

Die beiden Trina-Module werden in Reihe verbunden: 2 × 46,1 V ergeben rund 92 V im Arbeitspunkt, die Leerlaufspannung liegt bei 109 V und bei Frost bei rund 119 V. Der Strom von 10,2 A liegt deutlich unter den 17 A des Eingangs. Ein drittes Modul ist nicht möglich: Drei Trina 470 W kämen schon bei 25 °C auf 164 V und würden bei Kälte die Grenze von 165 V überschreiten. Wegen der Gleichspannung über 120 V am Hochvolt-Eingang empfehlen wir für die Installation eine Elektrofachkraft.

Montage

Für das Schrägdach passen das Befestigungskit Dachziegel, das Befestigungskit Biberschwanz und das Befestigungskit Wellblech und Flachdach in der Variante für zwei Module. Am Geländer hält der Balkonhalter neigungsverstellbar je ein Modul, am Zaun nehmen das ZaunPV Montagepaket M2B oder das ZaunPV Flexx beide Module auf.

Technische Daten

Lieferumfang

• 1×Anker SOLIX F3000 Powerstation (A1782311)Zum Einzelartikel
• 2×Trina Solar Vertex S+ 470 W DoppelglasZum Einzelartikel
• 1×MC4-Verlängerungskabel 2× 8 m, 4 mm² (OF8-01-007810)Zum Einzelartikel
• 1×AC-Ladekabel
• 1×Hochvolt-Solarladekabel (Anker-Stecker auf MC4)
• 1×Benutzerhandbuch, Sicherheitshinweise

Hinweis: Ein MC4-Verlängerungspaar 2× 8 m (4 mm²) für den Weg vom Modulfeld zur Powerstation ist enthalten; für längere Strecken lassen sich weitere MC4-Verlängerungen einsetzen. Montagematerial ist nicht im Set enthalten. Powerstation und Module werden getrennt geliefert, die Module per Spedition.
