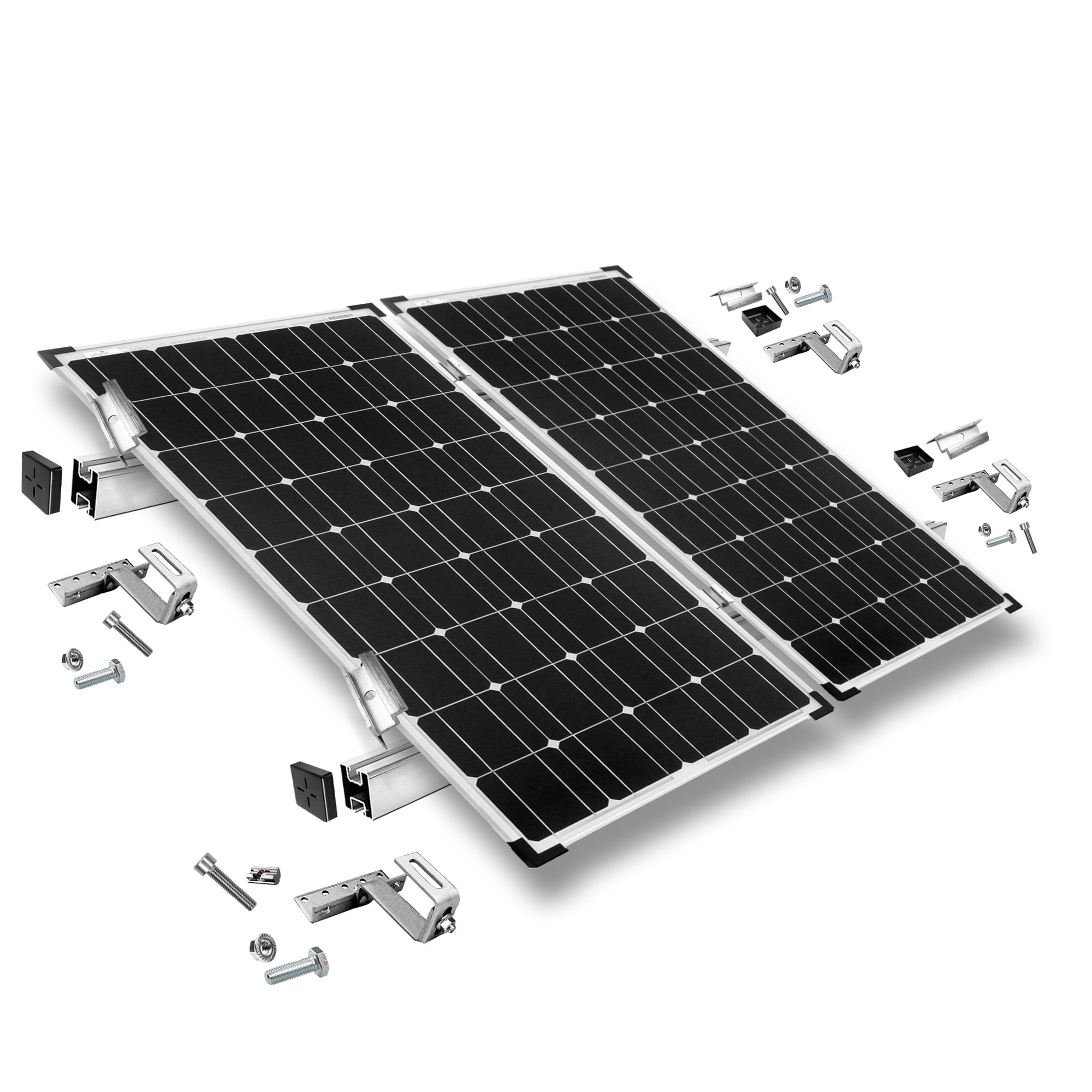

Befestigungskit Schrägdach Dachziegel – 2 Module – Systemansicht

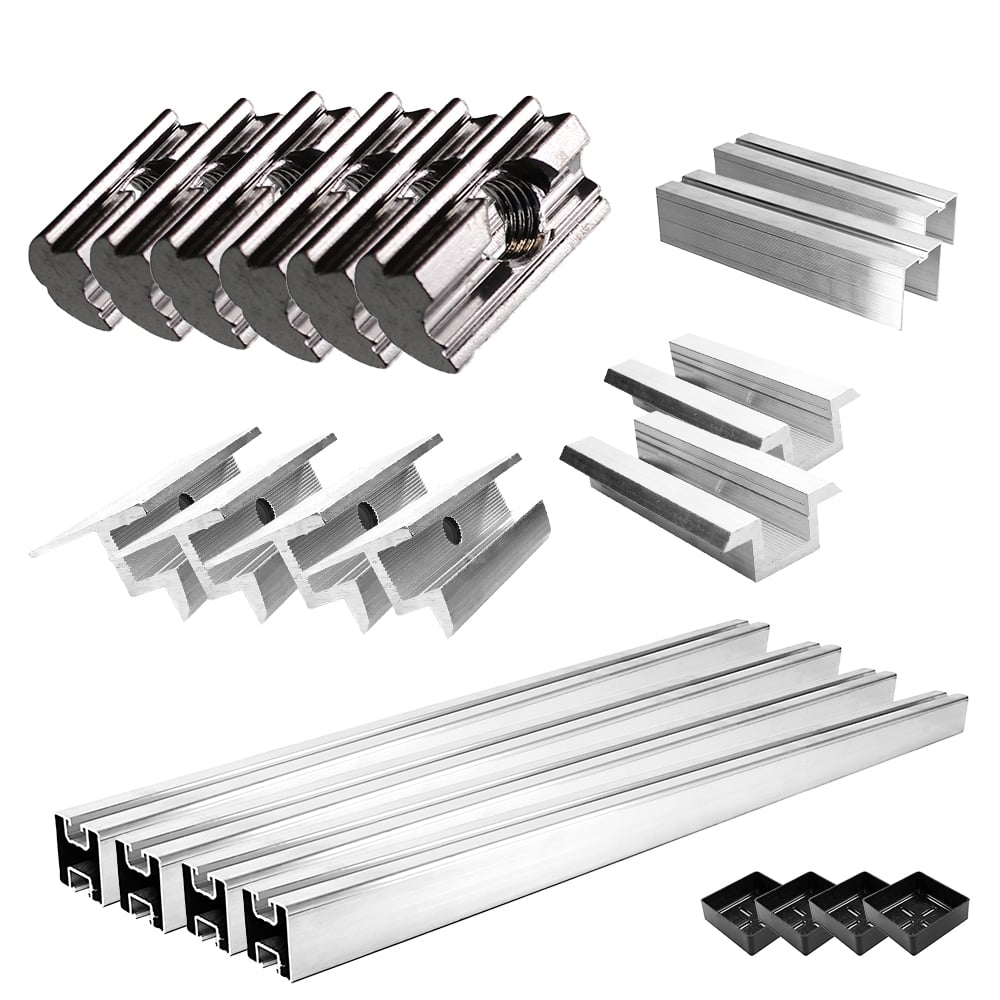

Befestigungskit Schrägdach Dachziegel – 2 Module – Komponenten

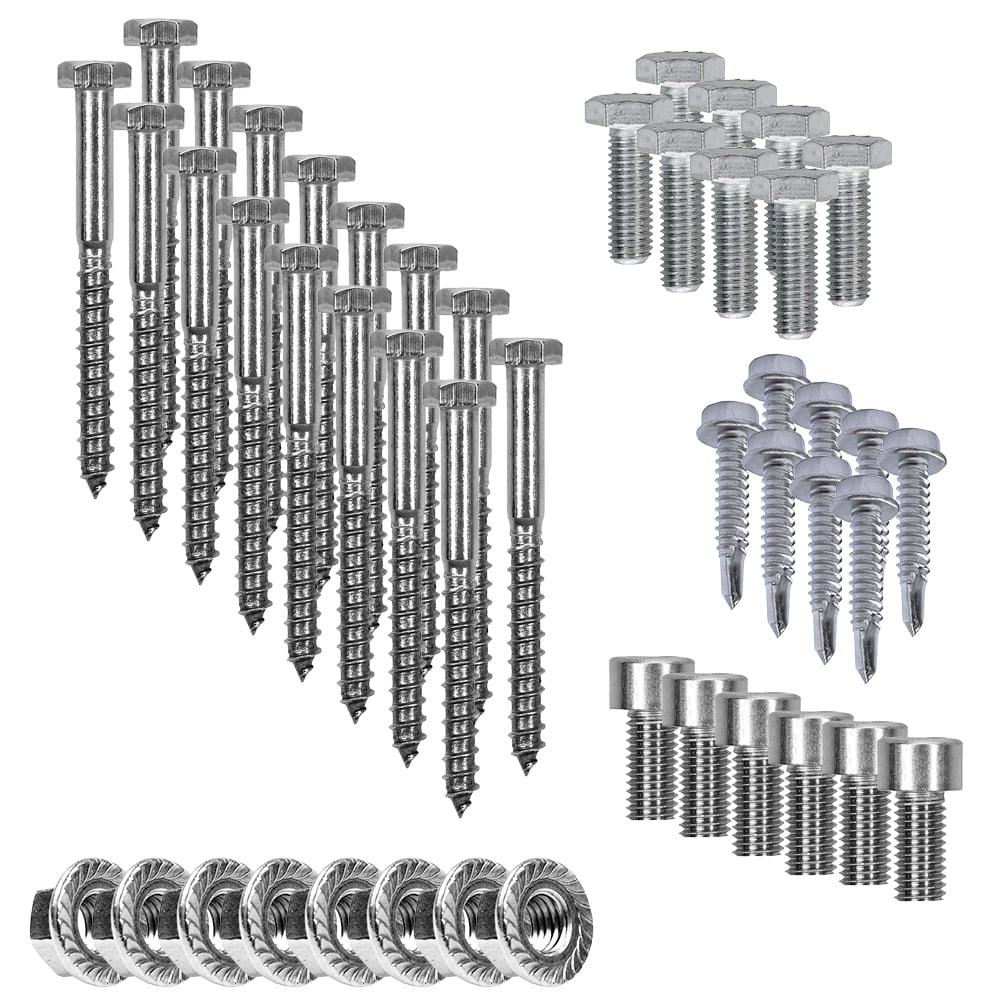

Befestigungskit Schrägdach Dachziegel – 2 Module – Schrauben und Kleinteile

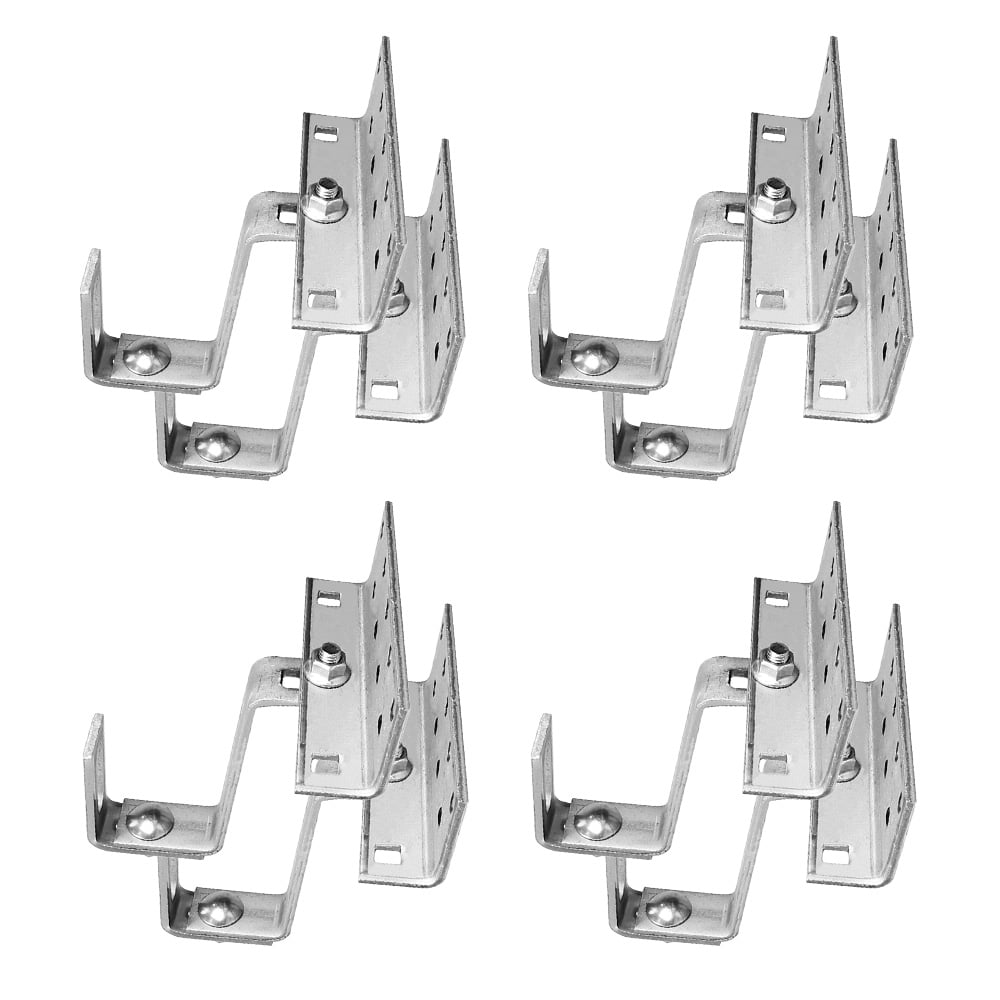

Befestigungskit Schrägdach Dachziegel – 2 Module – Dachhaken und Zubehör

Befestigungskit Schrägdach Dachziegel mit Dachhaken 3-fach verstellbar für 1 bis 6 Solarmodule Rahmenhöhe 30 mm

71,77 € – 341,65 €

inkl. MwSt. zzgl. Versandkosten

Bei Vorkasse 2 % günstiger

Preis anzeigen mit:Voraussetzungen für 0 % MwSt.

Art.-Nr. OF8-01-013775EAN 4260737986435

  • Für 1 bis 6 Solarmodule nebeneinander, Rahmenhöhe 30 mm
  • Dachhaken 3-fach verstellbar (Edelstahl), Aluminium-Profilschienen, Klemmen
  • Für Module bis 1.134 mm Breite, z. B. Luxen 450/500 W

Lieferzeit: ca. 2–5 Werktage

Ihre E-Mail-Adresse verwenden wir nur, um Sie über die Wiederverfügbarkeit dieses Artikels zu informieren. Ihre Einwilligung können Sie jederzeit widerrufen, z. B. per E-Mail an info@solar-autark.com. Mehr dazu in unserer Datenschutzerklärung.

Kategorie: Marke:

Passend dazu

Beschreibung

Das Offgridtec Befestigungskit für Dachziegel enthält alles, um ein bis sechs gerahmte Solarmodule mit 30 mm Rahmenhöhe und bis zu 1.134 mm Breite in einer Reihe auf einem Ziegel- oder Pfannendach zu montieren: 3-fach verstellbare Edelstahl-Dachhaken, Aluminium-Profilschienen, Mittel- und Endklemmen, Schienenverbinder und Schrauben.

Diese Variante im Vergleich: Die 3-fach verstellbaren Dachhaken gleichen Höhe und Abstand der Sparren aus und passen auf gängige Dachpfannen wie Frankfurter Pfanne, Doppelmulde oder Tegalit. Für Biberschwanz-Deckung mit ihren kleinen, flachen Ziegeln gibt es das Befestigungskit Biberschwanz, für Blechdächer und Holz-Flachdächer das Befestigungskit mit Stockschrauben. Passende 30-mm-Module finden Sie bei den gerahmten Solarmodulen.

  • Wählbar für 1 bis 6 Solarmodule in einer Reihe, Rahmenhöhe 30 mm
  • Für Module bis 1.134 mm Breite (z. B. Luxen Solar 450 W und 500 W, Trina Solar Vertex S+ 470 W)
  • Edelstahl und Aluminium, korrosionsfrei
  • PROFINESS-Montagesystem, Montageanleitung unter Downloads
  • Für jede weitere Modulreihe ein weiteres Kit

Für wen ist das Befestigungskit gedacht?

Für alle, die Glasrahmenmodule wie das Luxen Solar 450 W, 500 W oder das Trina Solar Vertex S+ 470 W auf einem klassischen Ziegel- oder Pfannendach montieren. Der dreifach verstellbare Haken gleicht unterschiedliche Ziegelformen aus und liegt im Wellental des Ziegels, ohne den darüber liegenden Ziegel anzuheben. Die passenden Solarmodule und Komplettsysteme finden Sie unter Solarmodule und in den Notstrom- & Backup-Sets.

Vorteile und Grenzen

Vorteile

  • Komplettes Kit: Dachhaken 3-fach verstellbar (Edelstahl), Profilschienen, Mittel- und Endklemmen, Nutensteine, Endkappen, Schrauben und Muttern
  • Stückliste passend zur gewählten Modulanzahl, Module werden direkt nebeneinander montiert
  • Edelstahl- und Aluminiumteile für dauerhafte Außenmontage
  • Rahmenhöhe 30 mm passend zu den Glasrahmenmodulen von Luxen Solar und Trina Solar
  • Bauart geprüft (DEKRA), Montageanleitung des Systemherstellers PROFINESS

Grenzen

  • Nur für Ziegeldächer und Dachpfannen – andere Dachtypen benötigen ein anderes Kit
  • Nur für Rahmenhöhe 30 mm; Module mit 35 oder 40 mm Rahmen passen nicht in die Klemmen
  • Module sind nicht enthalten
  • Statik, Dachaufbau und Windlast sind vor der Montage fachkundig zu prüfen
  • Sperriges Paket – Versand als Sperrgut bzw. Spedition

Technische Daten

Hersteller Offgridtec
Montagesystem PROFINESS Schrägdach
Dachtyp Ziegeldächer und Dachpfannen
Befestigung am Dach Dachhaken 3-fach verstellbar (Edelstahl)
Schienen Solar-Profilschienen Aluminium
Modulklemmen Mittel- und Endklemmen Aluminium für 30 mm Rahmen
Max. Modulbreite 1.134 mm
Modulanzahl je Kit 1 bis 6 (eine Reihe, nebeneinander)
Material Edelstahl / Aluminium
Gewicht ca. 6,77 / 13,4 / 17,61 / 21,67 / 27,5 / 34,13 kg (1 bis 6 Module)

Lieferumfang

  • Dachhaken 3-fach verstellbar (Edelstahl)
  • Solar-Profilschienen (Aluminium)
  • Endklemmen und Mittelklemmen (Aluminium)
  • Nutensteine (Aluminium)
  • Endkappen
  • Alle notwendigen Schrauben und Muttern
  • Stückzahlen entsprechend der gewählten Modulanzahl; Solarmodule nicht enthalten

Häufige Fragen

Welche Variante brauche ich? ▾

Wählen Sie die Anzahl der Module, die in einer Reihe nebeneinander montiert werden. Für eine zweite Reihe darunter bestellen Sie ein weiteres Kit mit der Modulanzahl dieser Reihe.

Passt das Kit zu den Luxen-Modulen im Shop? ▾

Ja. Luxen Solar 450 W und 500 W haben 30 mm Rahmenhöhe und 1.134 mm Breite – genau die Auslegung dieses Kits.

Was ist mit Modulen mit 35 oder 40 mm Rahmen? ▾

Dafür führen wir dieses Kit nicht; die Mittel- und Endklemmen sind auf 30 mm ausgelegt.

Kann ich die Module auch übereinander montieren? ▾

Das Kit ist für eine Reihe nebeneinander ausgelegt. Für jede weitere Reihe wird ein zusätzliches Kit benötigt.

Wer darf die Montage ausführen? ▾

Dacharbeiten und die Prüfung von Statik und Windlast gehören in fachkundige Hände; beachten Sie die Montageanleitung unter Downloads.
