Befestigungskit Schrägdach Biberschwanz mit Biberschwanz-Dachhaken für 1 bis 6 Solarmodule Rahmenhöhe 30 mm

66,77 € – 295,76 €

inkl. MwSt. zzgl. Versandkosten

Bei Vorkasse 2 % günstiger

Preis anzeigen mit:Voraussetzungen für 0 % MwSt.

Art.-Nr. OF8-01-013770

  • Für 1 bis 6 Solarmodule nebeneinander, Rahmenhöhe 30 mm
  • Biberschwanz-Dachhaken (Edelstahl), Aluminium-Profilschienen, Klemmen
  • Für Module bis 1.134 mm Breite, z. B. Luxen 450/500 W

Lieferzeit: ca. 2–5 Werktage

Ihre E-Mail-Adresse verwenden wir nur, um Sie über die Wiederverfügbarkeit dieses Artikels zu informieren. Ihre Einwilligung können Sie jederzeit widerrufen, z. B. per E-Mail an info@solar-autark.com. Mehr dazu in unserer Datenschutzerklärung.

Kategorie: Marke:

Passend dazu

Beschreibung

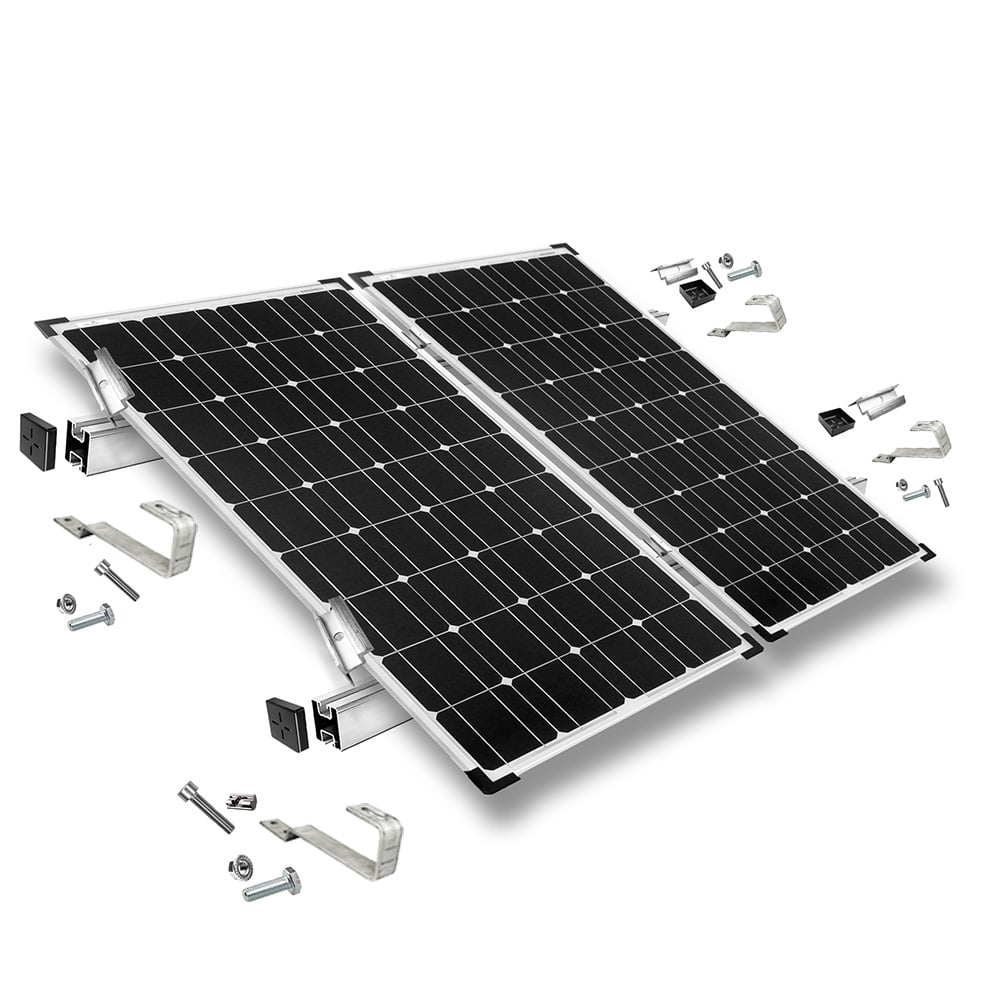

Das Offgridtec Befestigungskit für Biberschwanz-Dächer enthält alle Teile, um ein bis sechs gerahmte Solarmodule mit 30 mm Rahmenhöhe nebeneinander auf einem Schrägdach mit Biberschwanz-Ziegeln zu montieren: Edelstahl-Dachhaken, Aluminium-Profilschienen, Mittel- und Endklemmen sowie Verbinder und Schrauben – Modulbreite bis 1.134 mm.

Diese Variante im Vergleich: Dieses Kit ist speziell für Biberschwanz-Deckung gedacht: Die flachen Biberschwanz-Dachhaken greifen unter die kleinen Ziegel, ohne dass ein Ziegel bearbeitet werden muss. Für Dachpfannen und herkömmliche Ziegel nehmen Sie das Befestigungskit Dachziegel mit 3-fach verstellbaren Dachhaken, für Wellblech, Trapezblech und Flachdach mit Holzkonstruktion das Befestigungskit mit Stockschrauben. Bei der Bestellung wählen Sie die Modulanzahl; alle Module eines Kits sitzen in einer Reihe.

  • Wählbar für 1 bis 6 Solarmodule in einer Reihe, Rahmenhöhe 30 mm
  • Für Module bis 1.134 mm Breite (z. B. Luxen Solar 450 W und 500 W, Trina Solar Vertex S+ 470 W)
  • Edelstahl und Aluminium, korrosionsfrei
  • PROFINESS-Montagesystem, Montageanleitung unter Downloads
  • Für jede weitere Modulreihe ein weiteres Kit

Für wen ist das Befestigungskit gedacht?

Für alle, die Glasrahmenmodule wie das Luxen Solar 450 W, 500 W oder das Trina Solar Vertex S+ 470 W auf einem Biberschwanz-Dach montieren. Normale Dachhaken passen hier nicht zwischen die flachen Ziegel; der Biberschwanz-Haken ist dafür schmal und flach gebaut. Die passenden Solarmodule und Komplettsysteme finden Sie unter Solarmodule und in den Notstrom- & Backup-Sets.

Vorteile und Grenzen

Vorteile

  • Komplettes Kit: Biberschwanz-Dachhaken (Edelstahl), Profilschienen, Mittel- und Endklemmen, Nutensteine, Endkappen, Schrauben und Muttern
  • Stückliste passend zur gewählten Modulanzahl, Module werden direkt nebeneinander montiert
  • Edelstahl- und Aluminiumteile für dauerhafte Außenmontage
  • Rahmenhöhe 30 mm passend zu den Glasrahmenmodulen von Luxen Solar und Trina Solar
  • Bauart geprüft (DEKRA), Montageanleitung des Systemherstellers PROFINESS

Grenzen

  • Nur für Biberschwanz-Dächer – andere Dachtypen benötigen ein anderes Kit
  • Nur für Rahmenhöhe 30 mm; Module mit 35 oder 40 mm Rahmen passen nicht in die Klemmen
  • Module sind nicht enthalten
  • Statik, Dachaufbau und Windlast sind vor der Montage fachkundig zu prüfen
  • Sperriges Paket – Versand als Sperrgut bzw. Spedition

Technische Daten

Hersteller Offgridtec
Montagesystem PROFINESS Schrägdach
Dachtyp Biberschwanz-Dächer
Befestigung am Dach Biberschwanz-Dachhaken (Edelstahl)
Schienen Solar-Profilschienen Aluminium
Modulklemmen Mittel- und Endklemmen Aluminium für 30 mm Rahmen
Max. Modulbreite 1.134 mm
Modulanzahl je Kit 1 bis 6 (eine Reihe, nebeneinander)
Material Edelstahl / Aluminium
Gewicht ca. 5,37 / 10,6 / 14,11 / 17,47 / 21,9 / 25,26 kg (1 bis 6 Module)

Lieferumfang

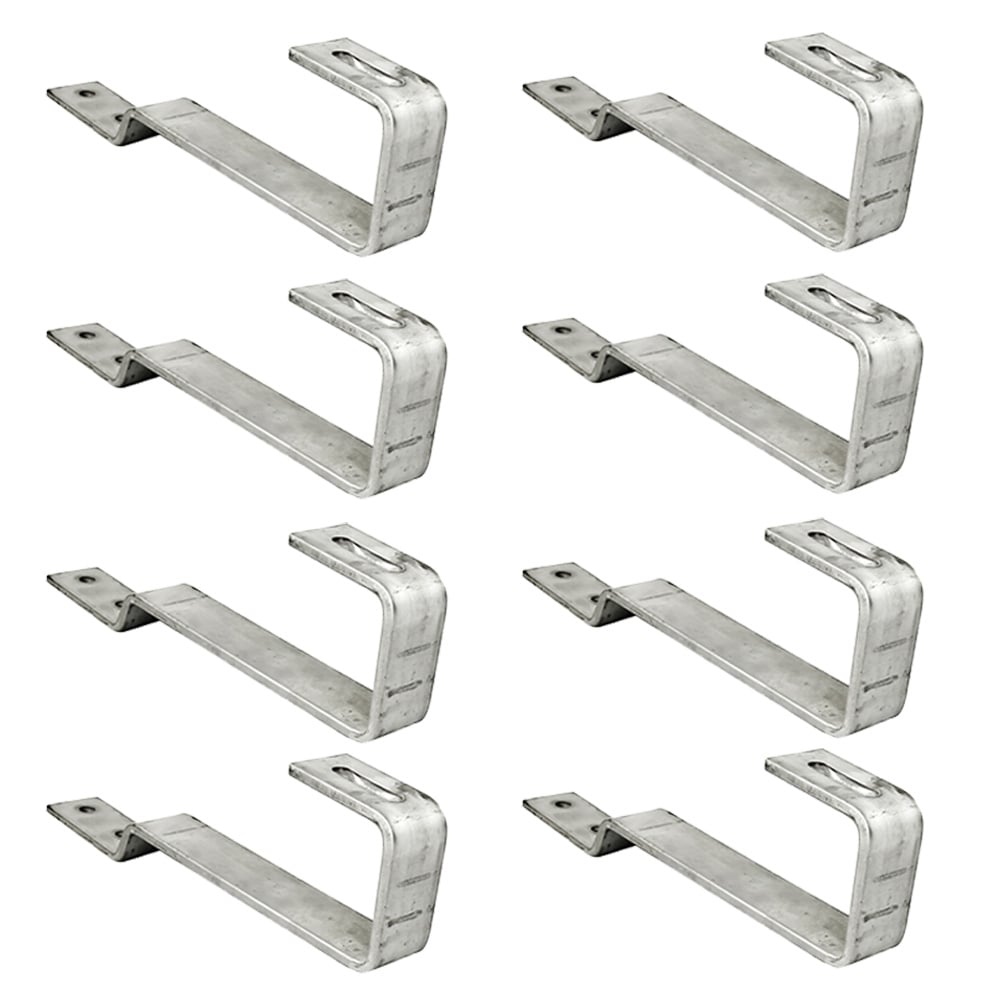

  • Biberschwanz-Dachhaken (Edelstahl)

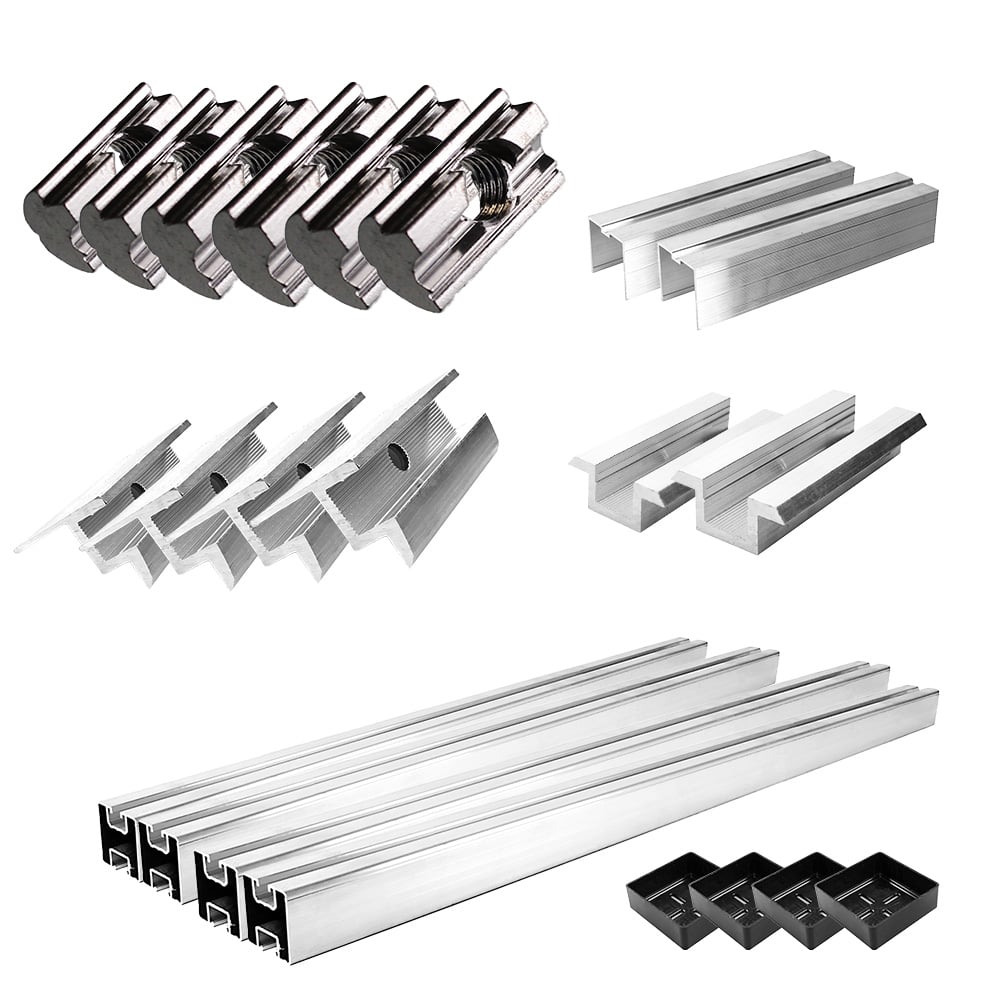

  • Solar-Profilschienen (Aluminium)
  • Endklemmen und Mittelklemmen (Aluminium)
  • Nutensteine (Aluminium)
  • Endkappen

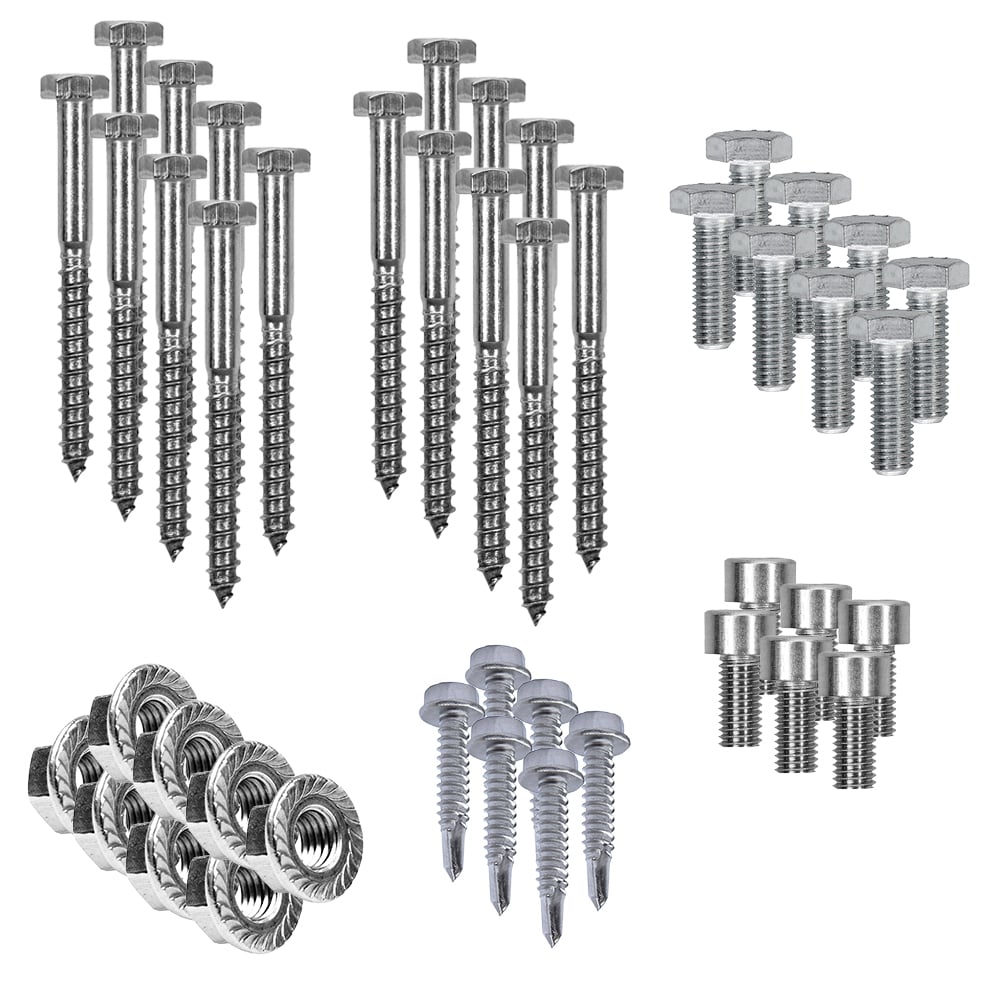

  • Alle notwendigen Schrauben und Muttern
  • Stückzahlen entsprechend der gewählten Modulanzahl; Solarmodule nicht enthalten

Häufige Fragen

Welche Variante brauche ich? ▾

Wählen Sie die Anzahl der Module, die in einer Reihe nebeneinander montiert werden. Für eine zweite Reihe darunter bestellen Sie ein weiteres Kit mit der Modulanzahl dieser Reihe.

Passt das Kit zu den Luxen-Modulen im Shop? ▾

Ja. Luxen Solar 450 W und 500 W haben 30 mm Rahmenhöhe und 1.134 mm Breite – genau die Auslegung dieses Kits.

Was ist mit Modulen mit 35 oder 40 mm Rahmen? ▾

Dafür führen wir dieses Kit nicht; die Mittel- und Endklemmen sind auf 30 mm ausgelegt.

Kann ich die Module auch übereinander montieren? ▾

Das Kit ist für eine Reihe nebeneinander ausgelegt. Für jede weitere Reihe wird ein zusätzliches Kit benötigt.

Wer darf die Montage ausführen? ▾

Dacharbeiten und die Prüfung von Statik und Windlast gehören in fachkundige Hände; beachten Sie die Montageanleitung unter Downloads.
