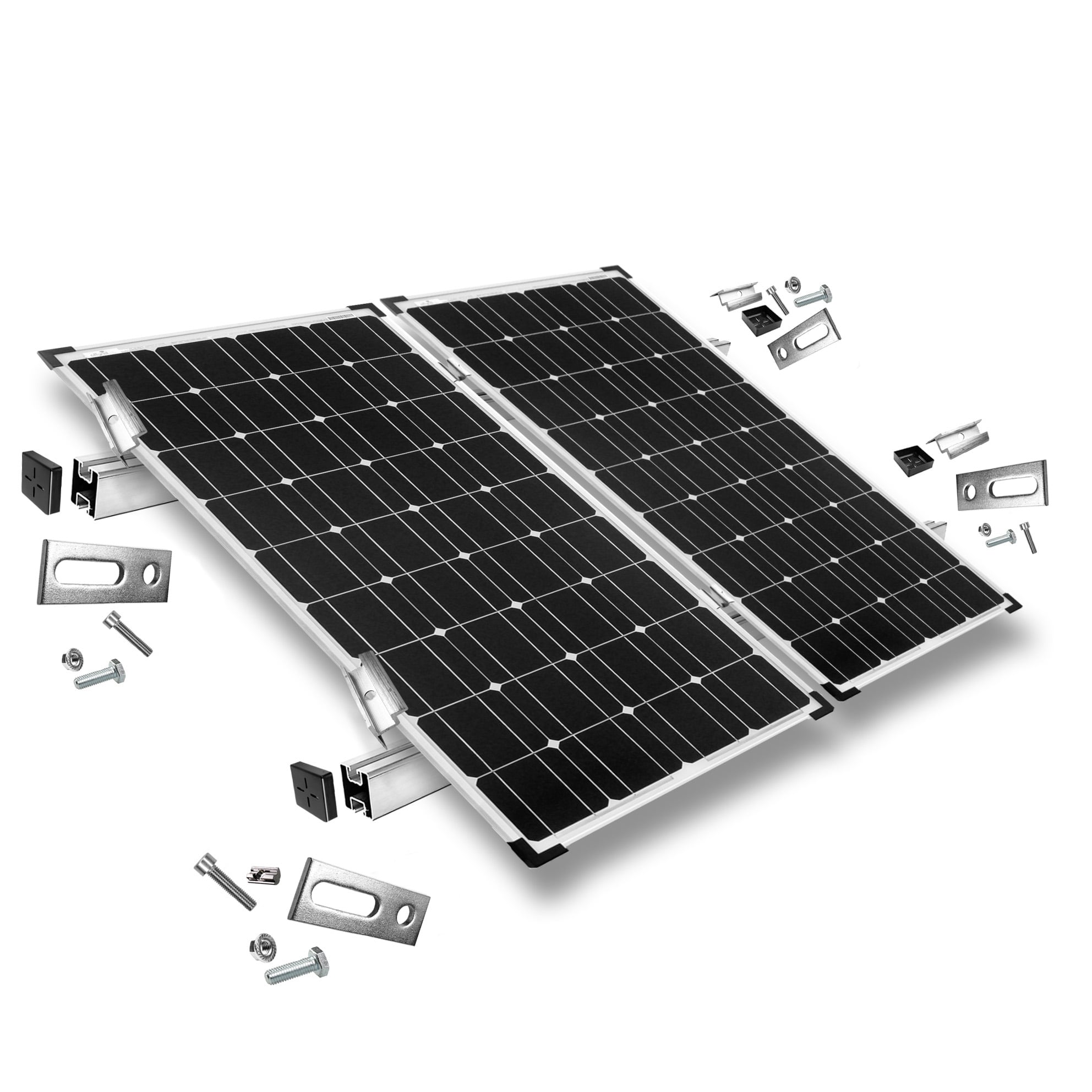

Befestigungskit Schrägdach Wellblech/Flachdach – 2 Module – Systemansicht

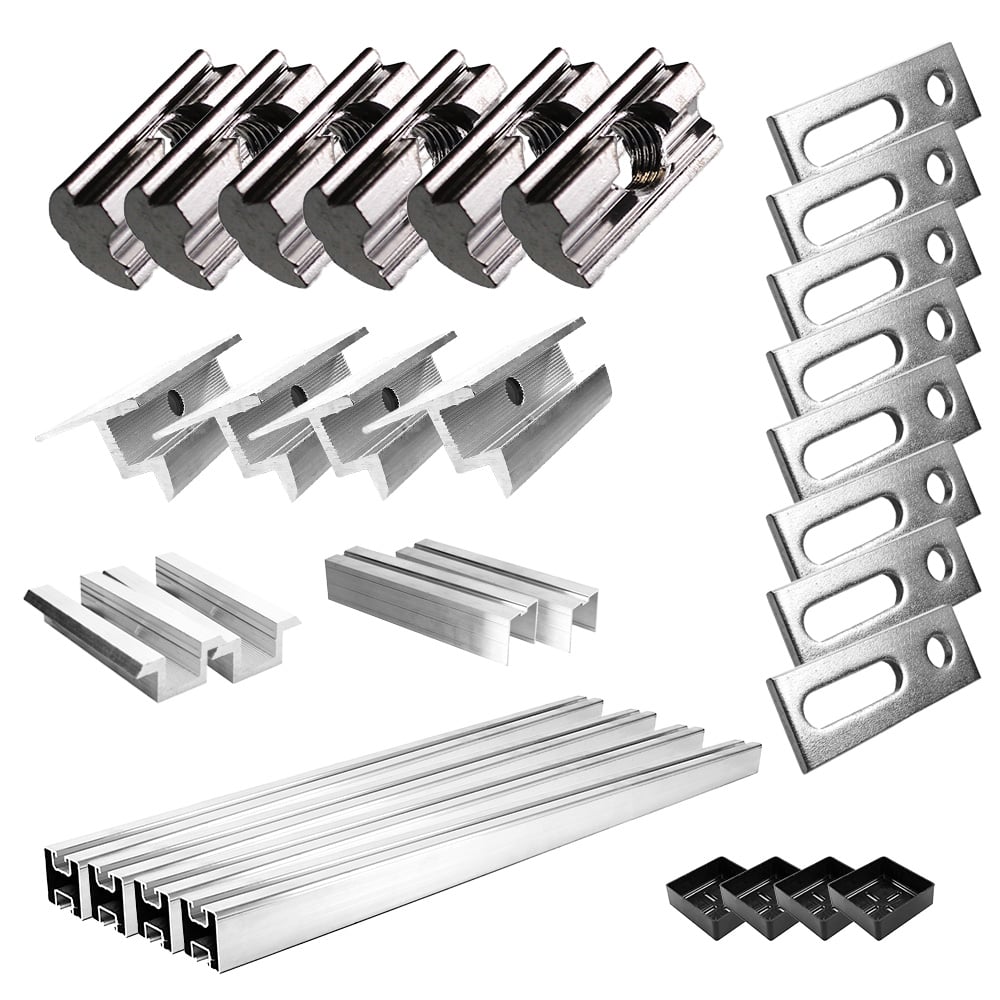

Befestigungskit Schrägdach Wellblech/Flachdach – 2 Module – Komponenten

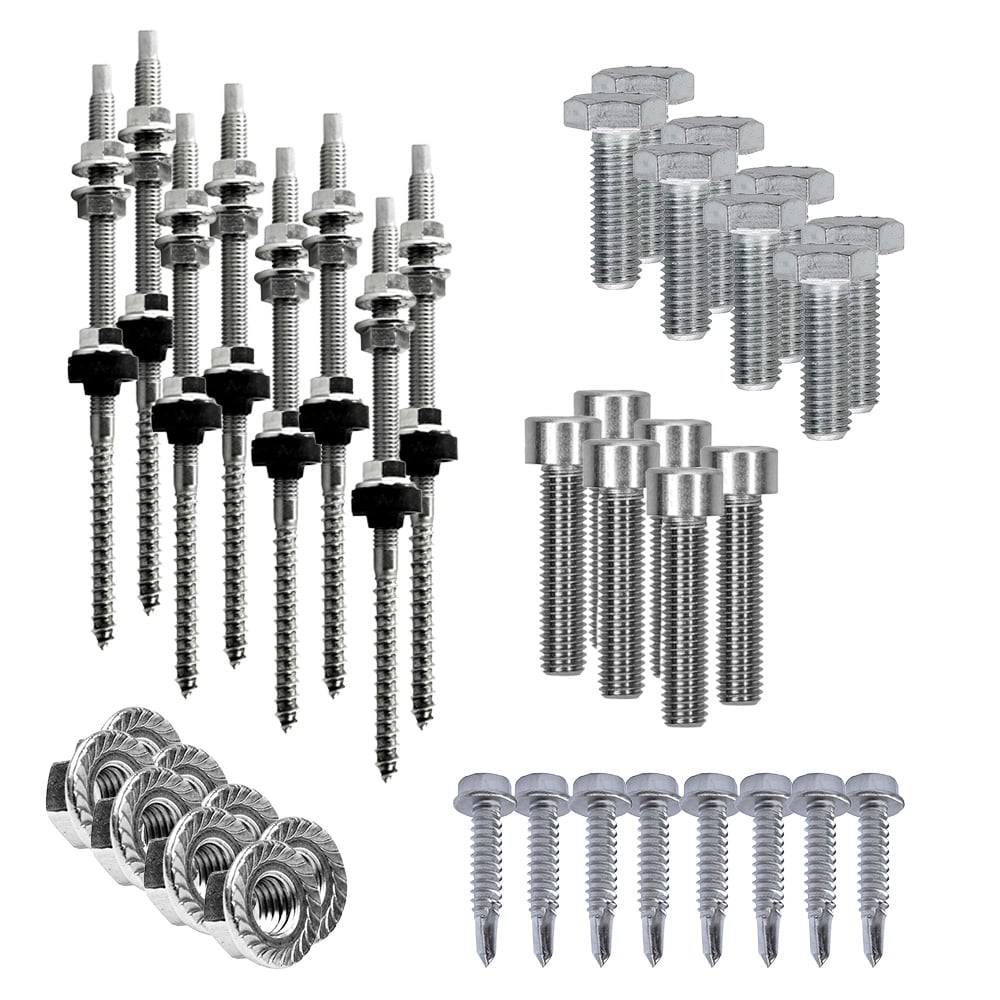

Befestigungskit Schrägdach Wellblech/Flachdach – 2 Module – Schrauben und Kleinteile

Befestigungskit Schrägdach Wellblech und Flachdach mit Stockschrauben für 1 bis 6 Solarmodule Rahmenhöhe 30 mm

51,51 € – 226,54 €

inkl. MwSt. zzgl. Versandkosten

Bei Vorkasse 2 % günstiger

Preis anzeigen mit:Voraussetzungen für 0 % MwSt.

Art.-Nr. OF8-01-013765

  • Für 1 bis 6 Solarmodule nebeneinander, Rahmenhöhe 30 mm
  • Stockschrauben mit Adapterblech (Edelstahl), Aluminium-Profilschienen, Klemmen
  • Für Module bis 1.134 mm Breite, z. B. Luxen 450/500 W

Lieferzeit: ca. 2–5 Werktage

Ihre E-Mail-Adresse verwenden wir nur, um Sie über die Wiederverfügbarkeit dieses Artikels zu informieren. Ihre Einwilligung können Sie jederzeit widerrufen, z. B. per E-Mail an info@solar-autark.com. Mehr dazu in unserer Datenschutzerklärung.

Kategorie: Marke:

Passend dazu

Beschreibung

Das Offgridtec Befestigungskit mit Stockschrauben montiert ein bis sechs gerahmte Solarmodule (30 mm Rahmenhöhe, bis 1.134 mm Breite) auf Wellblech-, Welleternit- und Trapezblechdächern sowie auf Flachdächern mit Holzunterkonstruktion. Im Kit: Edelstahl-Stockschrauben mit Adapterblech, Aluminium-Profilschienen, Mittel- und Endklemmen, Verbinder und Schrauben.

Diese Variante im Vergleich: Stockschrauben werden durch das Blech in die Pfette oder den Sparren gedreht; das Adapterblech dichtet die Durchdringung ab und trägt die Schiene – die richtige Lösung für Carport, Gartenhaus mit Blechdach, Scheune und Werkstatt. Für Ziegeldächer gibt es das Befestigungskit Dachziegel, für Biberschwanz-Deckung das Befestigungskit Biberschwanz. Auf Flachdächern ohne Neigung sollten die Schienen so gesetzt werden, dass die Module mindestens 10° Gefälle bekommen.

  • Wählbar für 1 bis 6 Solarmodule in einer Reihe, Rahmenhöhe 30 mm
  • Für Module bis 1.134 mm Breite (z. B. Luxen Solar 450 W und 500 W, Trina Solar Vertex S+ 470 W)
  • Edelstahl und Aluminium, korrosionsfrei
  • PROFINESS-Montagesystem, Montageanleitung unter Downloads
  • Für jede weitere Modulreihe ein weiteres Kit

Für wen ist das Befestigungskit gedacht?

Für alle, die Glasrahmenmodule wie das Luxen Solar 450 W, 500 W oder das Trina Solar Vertex S+ 470 W auf Carport, Werkstatt, Scheune oder Gartenhaus mit Blech- oder Welleternitdach montieren. Die Stockschraube eignet sich auch für flach geneigte Dächer, solange eine tragfähige Holzunterkonstruktion vorhanden ist. Die passenden Solarmodule und Komplettsysteme finden Sie unter Solarmodule und in den Notstrom- & Backup-Sets.

Vorteile und Grenzen

Vorteile

  • Komplettes Kit: Stockschrauben mit Adapterblech (Edelstahl), Profilschienen, Mittel- und Endklemmen, Nutensteine, Endkappen, Schrauben und Muttern
  • Stückliste passend zur gewählten Modulanzahl, Module werden direkt nebeneinander montiert
  • Edelstahl- und Aluminiumteile für dauerhafte Außenmontage
  • Rahmenhöhe 30 mm passend zu den Glasrahmenmodulen von Luxen Solar und Trina Solar
  • Bauart geprüft (DEKRA), Montageanleitung des Systemherstellers PROFINESS

Grenzen

  • Nur für Wellblech-, Welleternit- und Trapezblechdächer sowie Flachdächer mit Holzunterkonstruktion – andere Dachtypen benötigen ein anderes Kit
  • Nur für Rahmenhöhe 30 mm; Module mit 35 oder 40 mm Rahmen passen nicht in die Klemmen
  • Module sind nicht enthalten
  • Statik, Dachaufbau und Windlast sind vor der Montage fachkundig zu prüfen
  • Sperriges Paket – Versand als Sperrgut bzw. Spedition

Technische Daten

Hersteller Offgridtec
Montagesystem PROFINESS Schrägdach
Dachtyp Wellblech-, Welleternit- und Trapezblechdächer sowie Flachdächer mit Holzunterkonstruktion
Befestigung am Dach Stockschrauben mit Adapterblech (Edelstahl)
Schienen Solar-Profilschienen Aluminium
Modulklemmen Mittel- und Endklemmen Aluminium für 30 mm Rahmen
Max. Modulbreite 1.134 mm
Modulanzahl je Kit 1 bis 6 (eine Reihe, nebeneinander)
Material Edelstahl / Aluminium
Gewicht ca. 3,57 / 7,0 / 9,61 / 12,07 / 14,7 / 17,16 kg (1 bis 6 Module)

Lieferumfang

  • Stockschrauben mit Adapterblech (Edelstahl)
  • Solar-Profilschienen (Aluminium)
  • Endklemmen und Mittelklemmen (Aluminium)
  • Nutensteine (Aluminium)
  • Endkappen
  • Alle notwendigen Schrauben und Muttern
  • Stückzahlen entsprechend der gewählten Modulanzahl; Solarmodule nicht enthalten

Häufige Fragen

Welche Variante brauche ich? ▾

Wählen Sie die Anzahl der Module, die in einer Reihe nebeneinander montiert werden. Für eine zweite Reihe darunter bestellen Sie ein weiteres Kit mit der Modulanzahl dieser Reihe.

Passt das Kit zu den Luxen-Modulen im Shop? ▾

Ja. Luxen Solar 450 W und 500 W haben 30 mm Rahmenhöhe und 1.134 mm Breite – genau die Auslegung dieses Kits.

Was ist mit Modulen mit 35 oder 40 mm Rahmen? ▾

Dafür führen wir dieses Kit nicht; die Mittel- und Endklemmen sind auf 30 mm ausgelegt.

Kann ich die Module auch übereinander montieren? ▾

Das Kit ist für eine Reihe nebeneinander ausgelegt. Für jede weitere Reihe wird ein zusätzliches Kit benötigt.

Wer darf die Montage ausführen? ▾

Dacharbeiten und die Prüfung von Statik und Windlast gehören in fachkundige Hände; beachten Sie die Montageanleitung unter Downloads.
