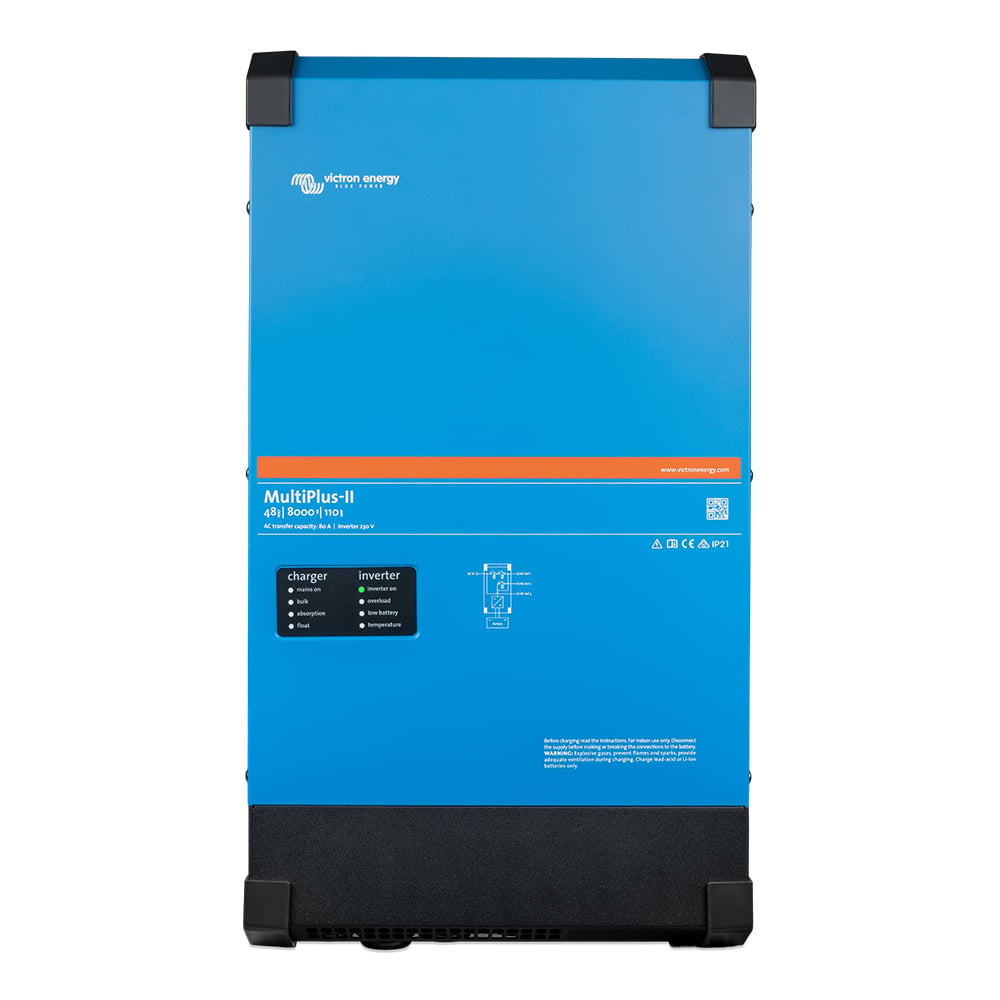

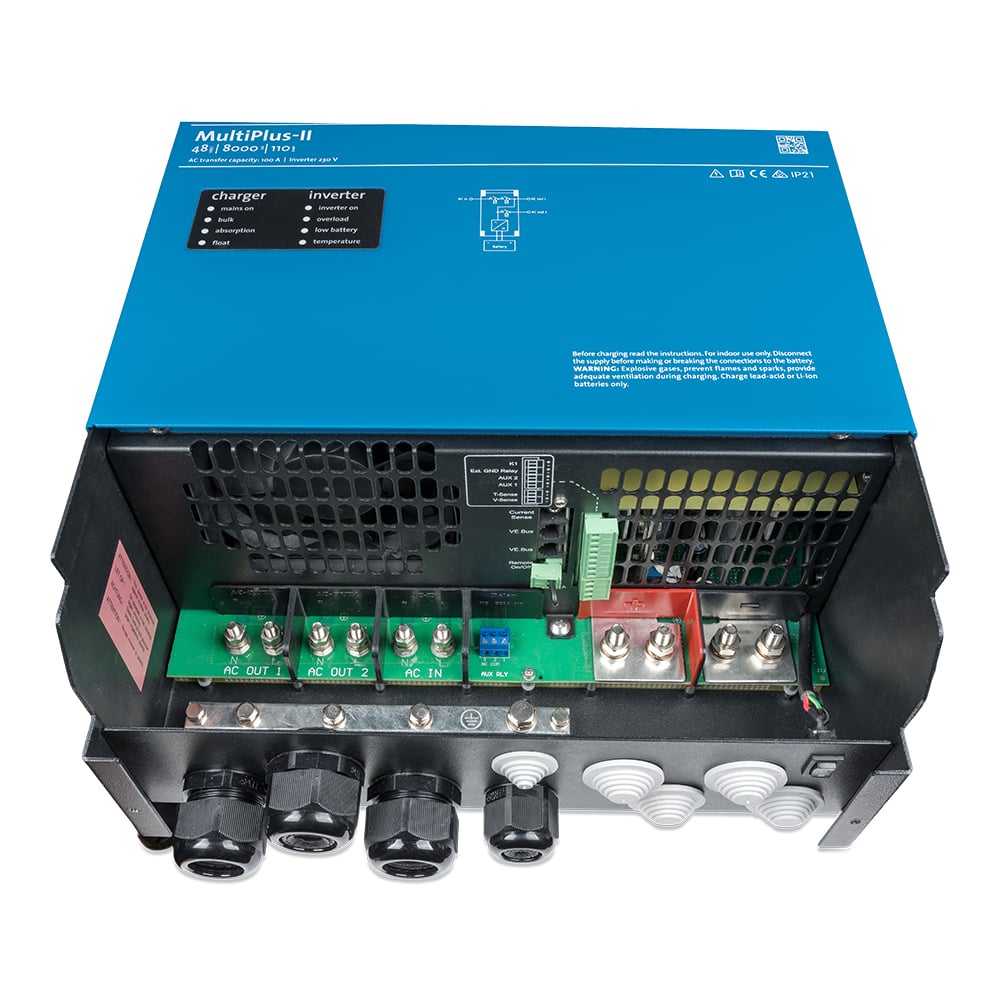

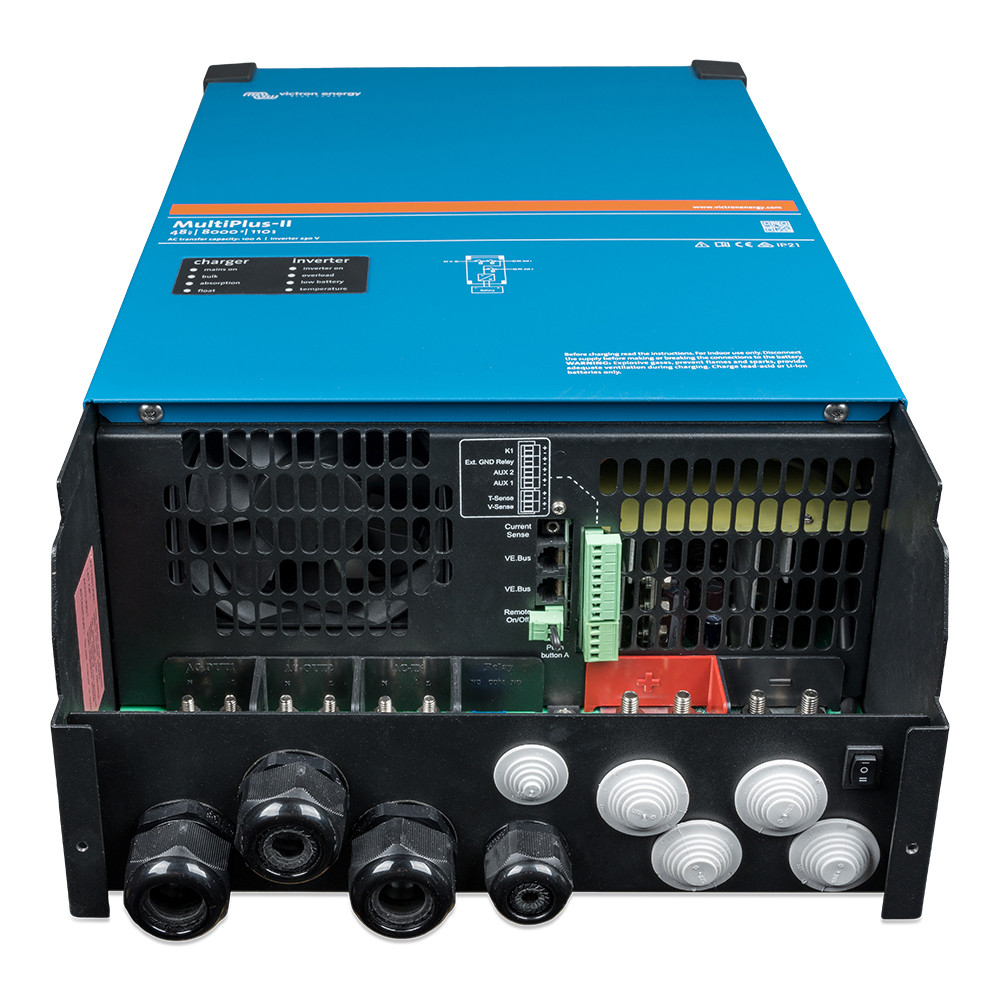

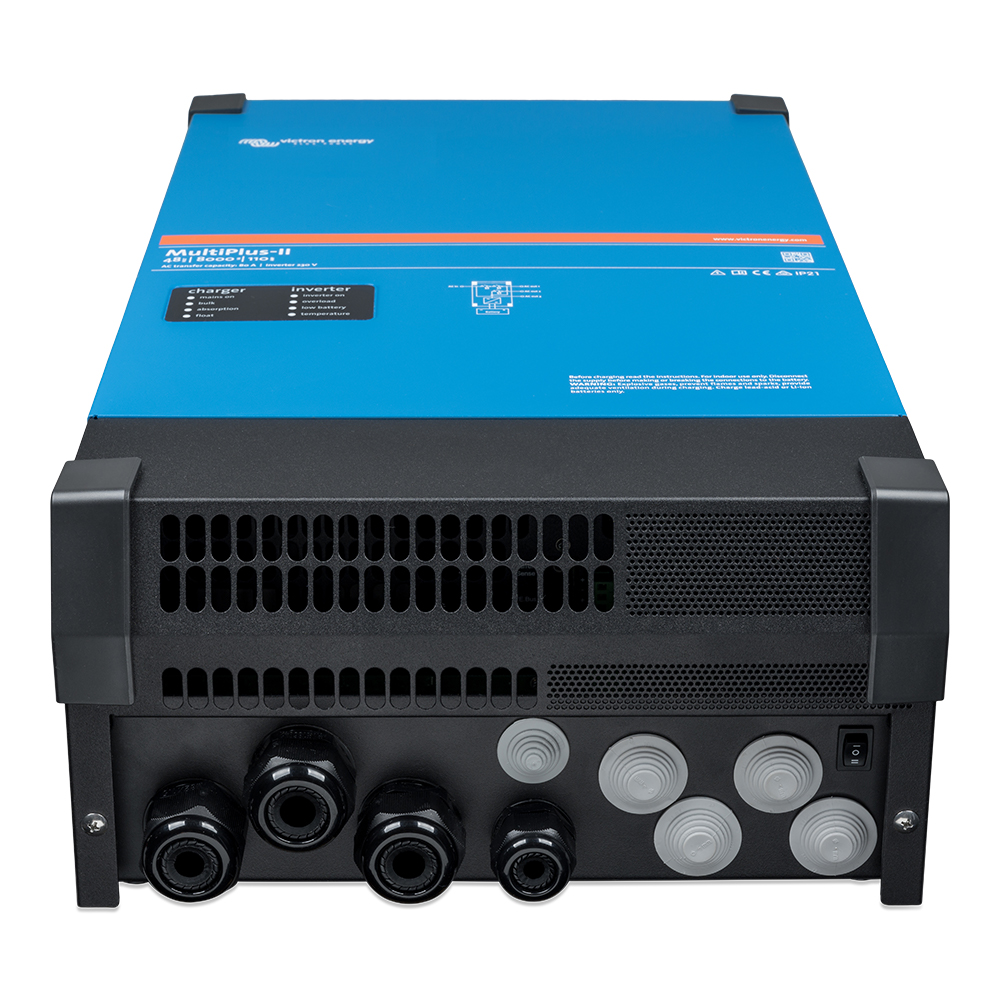

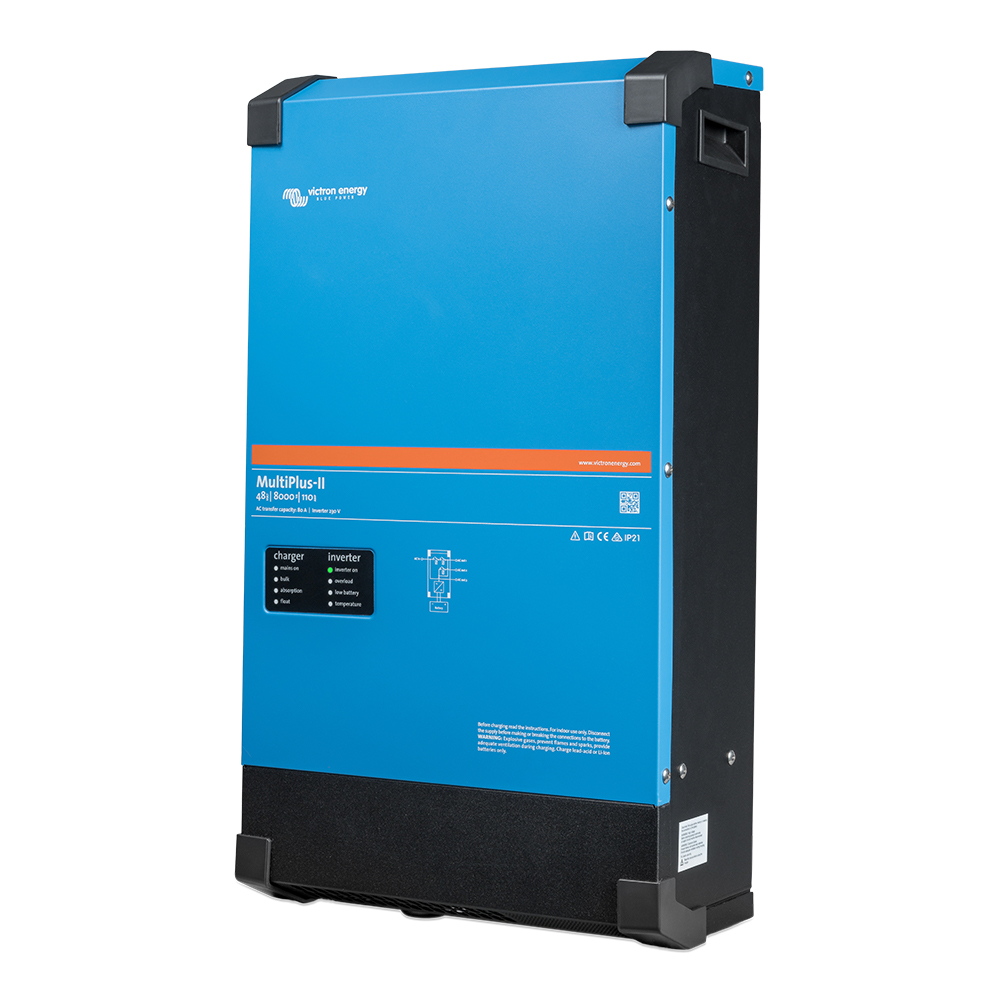

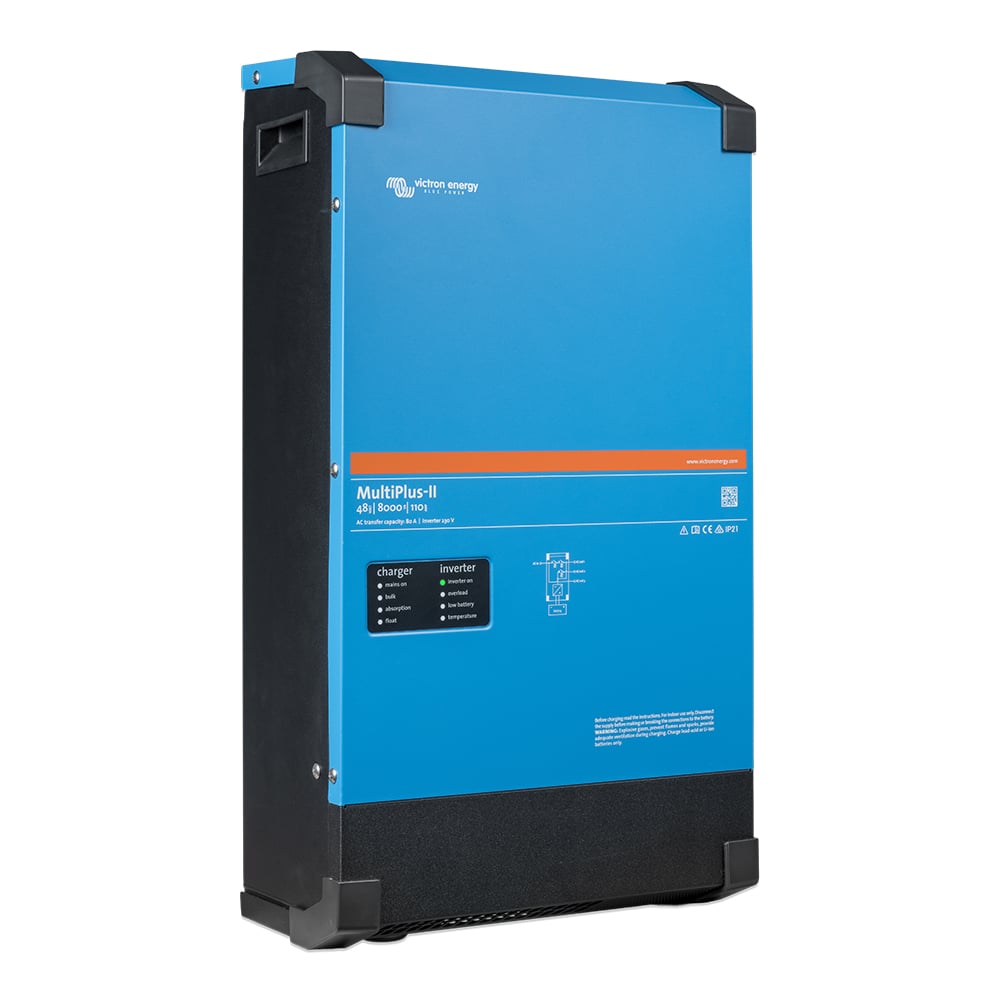

6400W 48V Sinus Wechselrichter Victron MultiPlus-II 48/8000/110-100/100

Beschreibung

Der MultiPlus-II 48/8000/110-100/100 (MPN PMP482805000) von Victron vereint einen 48-V-Sinus-Wechselrichter mit 6400 W Dauerleistung bei 25 °C und 15000 W Spitzenleistung, ein 110-A-Batterieladegerät und einen 100-A-Transferschalter in einem Gerät. Über VE.Bus lässt sich das Gerät mit einem GX-Gerät wie dem Cerbo GX an das VRM-Portal anbinden. Damit ist der MultiPlus-II 48/8000/110-100/100 die zentrale Einheit für 48-V-Inselanlagen in Haus, Werkstatt oder Hütte.

• 6400 W Dauerleistung und 15000 W Spitze bei 230 V
• 110-A-Ladegerät und 100-A-Transferschalter in einem Gerät
• PowerControl und PowerAssist für schwache Netz- oder Generatoranschlüsse
• VE.Bus-Schnittstelle für Systemintegration und Fernüberwachung
• Parallel- und Drei-Phasen-Betrieb über VE.Bus

Für wen ist der Victron MultiPlus-II 48/8000/110-100/100 gedacht?

• Inselanlagen mit 48V-Batteriebank: Kompressor, Heizlüfter und Backofen aus der Batterie, mit Generator oder Landstrom als Ergänzung
• Anschlüsse mit begrenzter Leistung: PowerControl begrenzt den Strom am Eingang, PowerAssist ergänzt Lastspitzen aus der Batterie
• Anlagen mit Solarertrag: kombinierbar mit Solar-Ladereglern auf der Gleichstromseite oder mit netzgekoppelten PV-Wechselrichtern auf der Wechselstromseite
• Anlagen mit Fernüberwachung: mit einem GX-Gerät wie dem Cerbo GX lassen sich die Betriebsdaten im VRM-Portal speichern und einsehen

Vorteile und Grenzen

Das Gerät ist für stationäre Anlagen gebaut: Stahlgehäuse in Blau (RAL 5012) und Lüfterkühlung für Betrieb von -40 °C bis +65 °C. Der maximale Wirkungsgrad beträgt 95 %.

Der Eigenverbrauch bleibt niedrig: 29 W im Normalbetrieb ohne Last, 19 W im AES-Modus und 3 W im Suchmodus. Die Konfiguration erfolgt vor Ort oder aus der Ferne mit der VEConfigure-Software.

Welche Verbraucher laufen daran?

Mit 6400 W Dauerleistung bei 25 °C (5500 W bei 40 °C, 4000 W bei 65 °C) betreibt der MultiPlus-II 48/8000/110-100/100 gleichzeitig mehrere Großverbraucher wie Kompressor, Heizlüfter, Waschmaschine und Werkzeug, solange die Summe der Leistungen unter der Dauerleistung bleibt. Motoren und Kompressoren brauchen beim Anlauf das Zwei- bis Dreifache ihrer Nennleistung; das deckt die Spitzenleistung von 15000 W ab.

Laden, PowerControl und PowerAssist

Am Gerät lässt sich ein maximaler Netz- oder Generatorstrom einstellen. Der MultiPlus-II nutzt zum Laden der Batterie nur den Strom, der nach den angeschlossenen Verbrauchern übrig ist (PowerControl). Außerdem ergänzt er bei kurzen Lastspitzen eine zu schwache Quelle sofort aus der Batterie (PowerAssist).

Das Ladegerät liefert bis zu 110 A (bis 25 °C Umgebungstemperatur); die Konstantspannung beträgt 57,6 V, die Erhaltungsspannung 55,2 V und der Speichermodus 52,8 V.

Batteriestrom und Laufzeit

Faustregel für die Batterie: Batteriestrom = Wechselstromleistung geteilt durch 48 V und durch den Wirkungsgrad. Ein Verbraucher mit 6400 W zieht damit rund 148,1 A. Eine LiFePO4-Batterie mit der empfohlenen Mindestkapazität von 200 Ah liefert diese Last etwa 1,4 Stunden, eine AGM-Batterie mit 50 % nutzbarer Kapazität nur die Hälfte.

50 W Dauerlast	1,2 A aus der Batterie = 1,2 Ah je Betriebsstunde
100 W Dauerlast	2,3 A aus der Batterie = 2,3 Ah je Betriebsstunde
300 W Dauerlast	6,9 A aus der Batterie = 6,9 Ah je Betriebsstunde
500 W Dauerlast	11,6 A aus der Batterie = 11,6 Ah je Betriebsstunde
1000 W Dauerlast	23,1 A aus der Batterie = 23,1 Ah je Betriebsstunde
2000 W Dauerlast	46,3 A aus der Batterie = 46,3 Ah je Betriebsstunde
6400 W Dauerlast	148,1 A aus der Batterie = 148,1 Ah je Betriebsstunde

Parallel und drei Phasen

Bis zu sechs Geräte lassen sich parallel schalten, drei Geräte desselben Modells bilden ein Drei-Phasen-System. Die Modelle 8k, 10k und 15k können nur mit einem externen Wechselstrom-Transferschalter parallel geschaltet werden (siehe Handbuch).

Technische Daten

Hersteller-Nr. (MPN)	PMP482805000
Batteriespannung	48 V
Empfohlene DC-Sicherung (Victron)	300 A
Empfohlener Batteriekabel-Querschnitt, Leitungslänge 0–5 m	2 × 50 mm² (je Pol zwei Kabel)
Empfohlener Batteriekabel-Querschnitt, Leitungslänge 5–10 m	2 × 70 mm² (je Pol zwei Kabel)
DC-Eingangsspannungsbereich	38 – 66 V
Dauerleistung bei 25 °C	6400 W (8000 VA)
Dauerleistung bei 40 °C	5500 W
Dauerleistung bei 65 °C	4000 W
Spitzenleistung	15000 W
Ausgangsspannung	230 V AC ± 2 %, 50 Hz ± 0,1 % (60 Hz einstellbar)
Maximaler Wirkungsgrad	95 %
Null-Last-Leistung	29 W
Null-Last-Leistung AES-Modus	19 W
Null-Last-Leistung Suchmodus	3 W
Ladegerät: AC-Eingangsspannung	187 – 265 V, 45 – 65 Hz
Ladespannung (Konstantspannung)	57,6 V
Erhaltungsladespannung	55,2 V
Speichermodus	52,8 V
Maximaler Batterieladestrom	110 A (bis 25 °C Umgebungstemperatur)
Transferschalter / max. AC-Eingangsstrom	100 A
PowerControl und PowerAssist	ja
Zusatzausgang	ja (50 A)
Externer Wechselstromsensor (optional)	100 A
Batterietemperatursensor	optional (Bestellnummer ASS000001000)
Schnittstellen	VE.Bus, 2 x COM-Port für allgemeine Nutzung
Programmierbares Relais	ja
Fern-Ein/Aus	ja
Schutz	Ausgangskurzschluss, Überlast, Batteriespannung zu hoch/zu niedrig, Übertemperatur, 230 V am Wechselrichterausgang, zu hohe Brummspannung
Betriebstemperatur	-40 °C bis +65 °C, Gebläselüftung
Luftfeuchtigkeit	max. 95 %, nicht kondensierend
Maximale Höhe	2000 m
Gehäuse	Stahl, Blau RAL 5012
Schutzklasse	IP22
Abmessungen (H x B x T)	642 x 363 x 206 mm
Gewicht	42 kg
EAN	8719076050568

Hinweis zum Batterieanschluss: Victron sieht für dieses Gerät je Pol zwei Batteriekabel mit 50 mm² vor, insgesamt also vier Kabel. Bestellen Sie dafür zwei Kabelsätze (jeweils Plus und Minus). Die passenden Kabel finden Sie unter „Passend dazu“.

Lieferumfang

• 1x Victron Energy MultiPlus-II 48/8000/110-100/100 230 V (PMP482805000)
• 1x Bedienungsanleitung

Nicht enthalten: externer Wechselstromsensor, Sicherung, Batterie- und 230-V-Kabel, MK3-USB-Interface.
