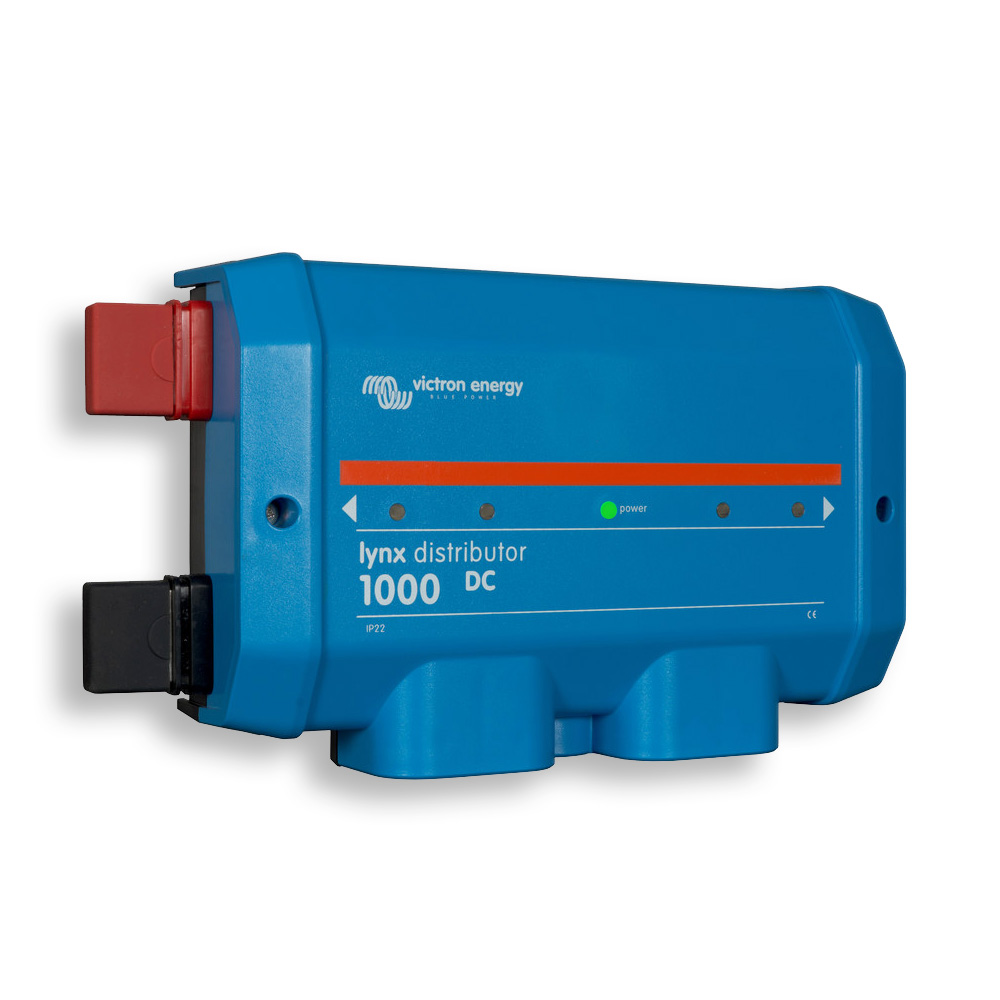

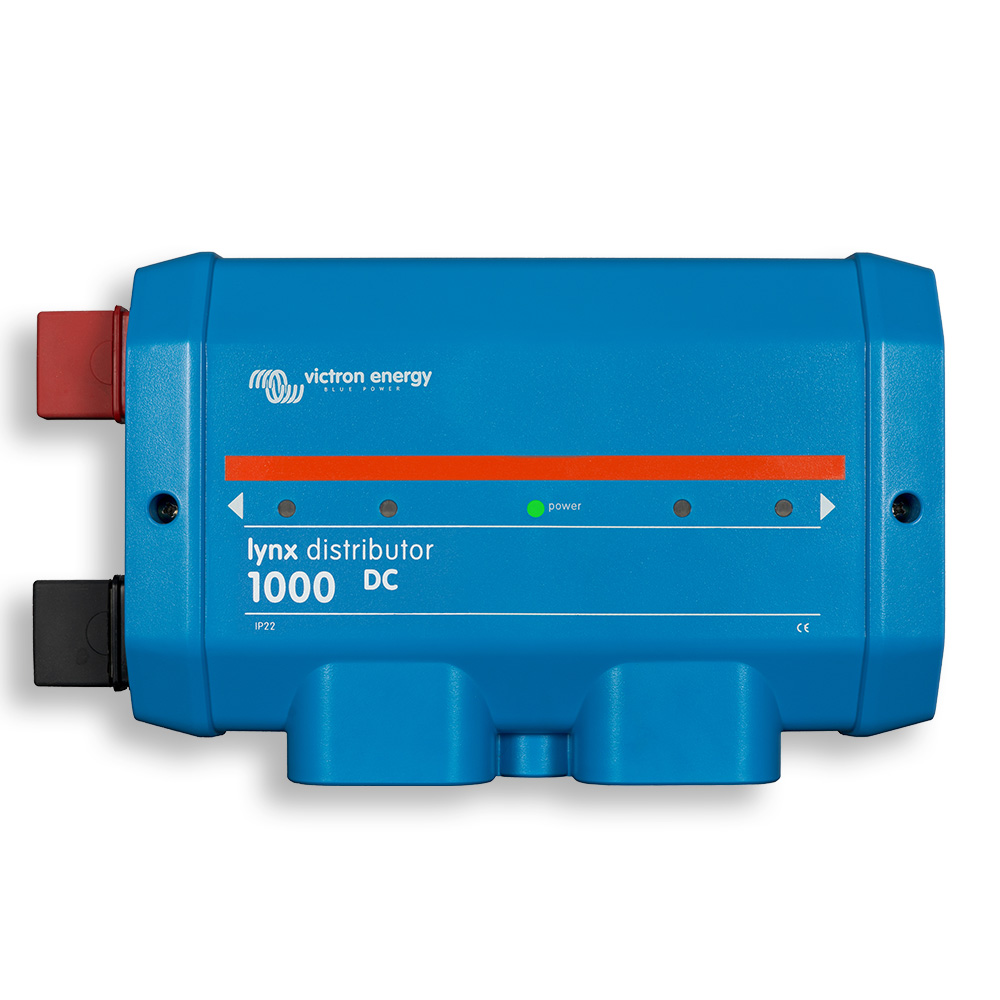

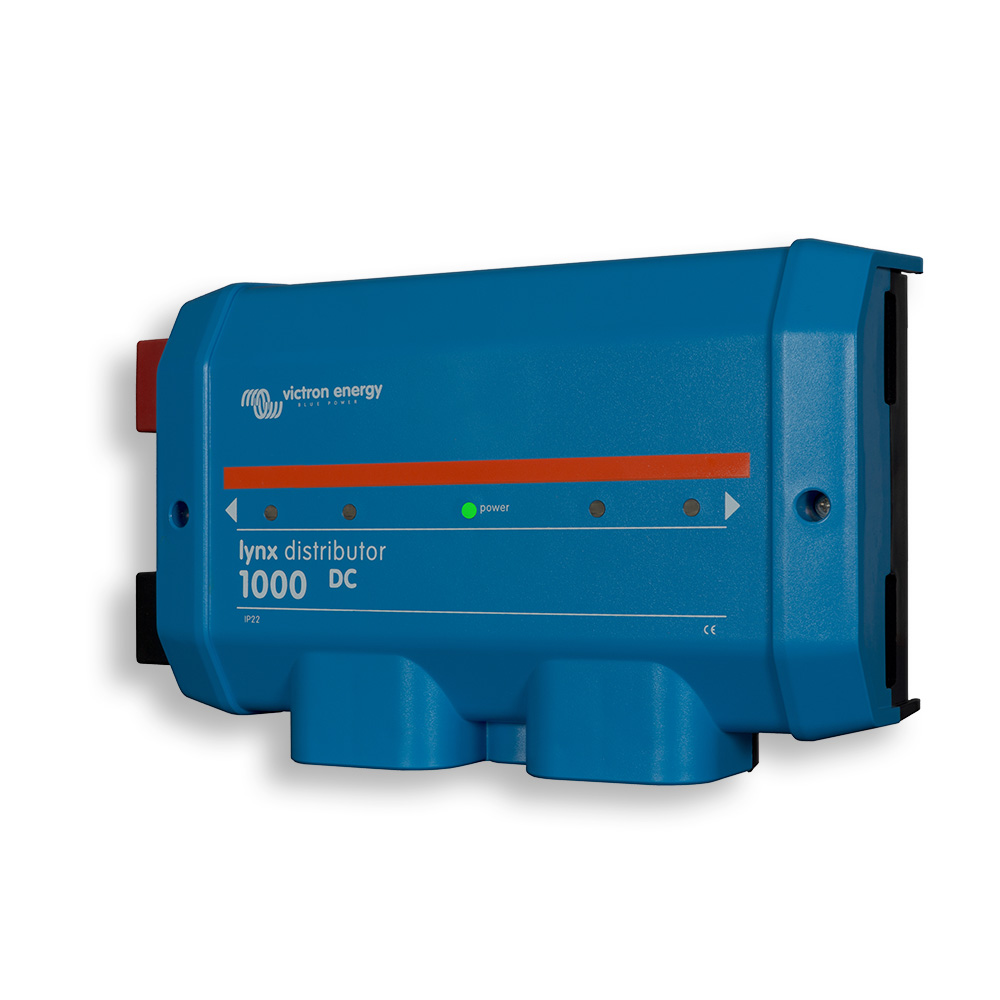

Victron Lynx Distributor (M10) Sammelschiene mit Sicherungsüberwachung

Beschreibung

Der Lynx Distributor von Victron Energy (MPN LYN060102010) ist eine modulare Gleichstrom-Sammelschiene im Lynx-Verteilersystem. Er enthält dabei eine Plus- und eine Minus-Sammelschiene mit vier abgesicherten Anschlüssen für Batterien, Lasten oder Ladegeräte und überwacht den Zustand jeder einzelnen Sicherung.

• Platz für 4 MEGA-Sicherungen, also eine für jeden Gleichstromkreis (Sicherungen nicht im Lieferumfang)
• Zusätzlich 1 Power-LED und 4 LEDs zur Anzeige des Sicherungsstatus
• Verpolungsschutz, Spannungsbereich 9–60 V DC, Nennstrom 1000 A DC unterbrechungsfrei
• Geeignet für 12-, 24- und ebenso 48-V-Systeme

Für wen ist der Victron Lynx Distributor gedacht?

Der Victron Lynx Distributor eignet sich für größere Inselanlagen, in denen mehrere Gleichstromkreise zentral, sauber verdrahtet und einzeln abgesichert werden sollen, etwa Wechselrichter, Laderegler und Gleichstromverbraucher an einer gemeinsamen Batterie.

Wichtig zu Anschlüssen und Sicherungen

Die Bezeichnung M10 bezieht sich auf die Anschlüsse der Sammelschienen, über die die Lynx-Module miteinander verbunden werden. Die Sicherungs- und Kabelanschlüsse sind dagegen immer M8. M8- und M10-Module lassen sich jedoch nicht miteinander verbinden. Laut Victron-Handbuch verwenden Sie außerdem für 12-V- und 24-V-Systeme MEGA-Sicherungen mit 36 V und für 48-V-Systeme MEGA-Sicherungen mit 58 V. Achten Sie dabei stets auf die richtige Spannung und Stromstärke.

Stromversorgung und Daten

Der Lynx Distributor hat keine eigene Stromversorgung. Stattdessen versorgt ihn ein Lynx Shunt VE.Can oder ein Lynx Smart BMS über das mitgelieferte 40 cm lange RJ10-Kabel. Die Sicherungsdaten kann allerdings nur ein Lynx Smart BMS empfangen.

Technische Daten

Lieferumfang

• 1x Victron Lynx Distributor (M10)
• 1x RJ10-Kabel, 40 cm
