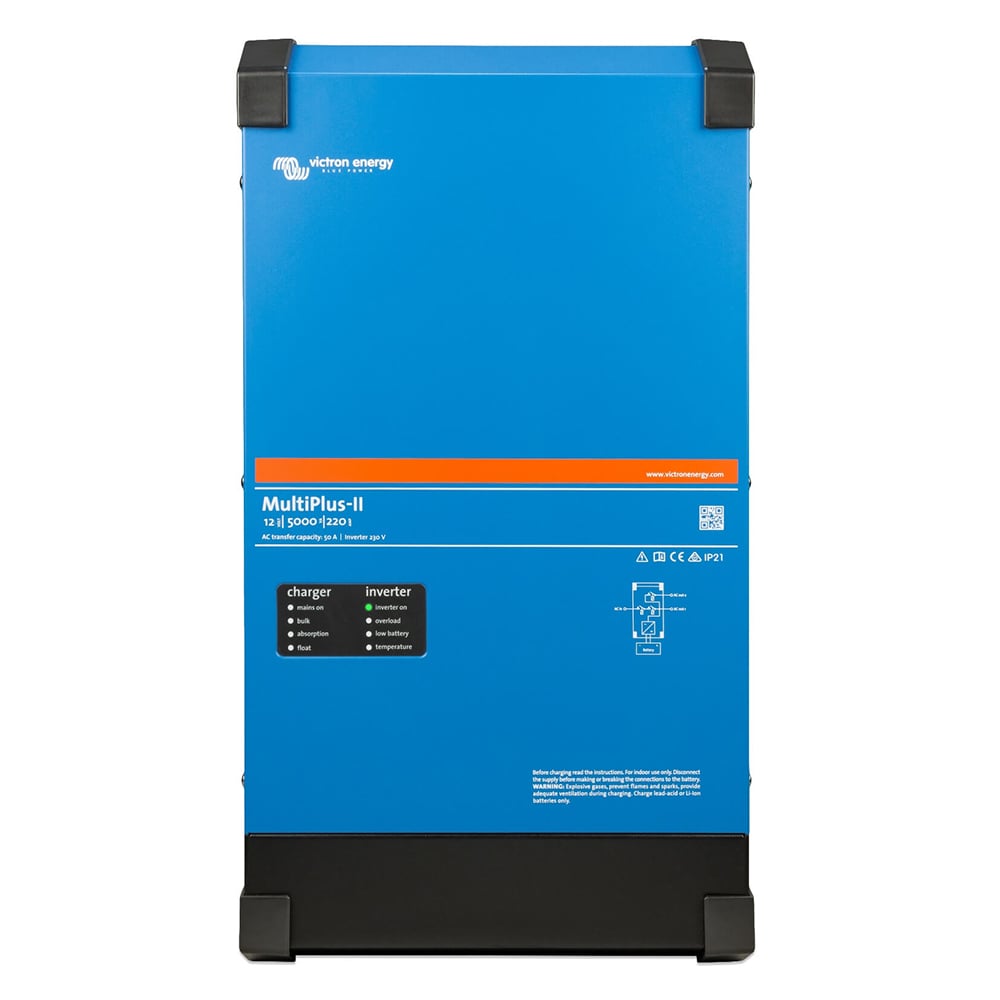

4000W 12V Sinus Wechselrichter Victron MultiPlus-II 12/5000/220-50

Beschreibung

Der MultiPlus-II 12/5000/220-50 (MPN PMP122505012) von Victron vereint einen 12-V-Sinus-Wechselrichter mit 4000 W Dauerleistung bei 25 °C und 9000 W Spitzenleistung, ein 220-A-Batterieladegerät und einen 50-A-Transferschalter in einem Gerät. Über VE.Bus lässt sich das Gerät mit einem GX-Gerät wie dem Cerbo GX an das VRM-Portal anbinden. Damit ist der MultiPlus-II 12/5000/220-50 die zentrale Einheit für 12-V-Inselanlagen in Wohnmobil, Werkstatt oder Hütte.

• 4000 W Dauerleistung und 9000 W Spitze bei 230 V
• 220-A-Ladegerät und 50-A-Transferschalter in einem Gerät
• PowerControl und PowerAssist für schwache Netz- oder Generatoranschlüsse
• VE.Bus-Schnittstelle für Systemintegration und Fernüberwachung
• Parallel- und Drei-Phasen-Betrieb über VE.Bus

Für wen ist der Victron MultiPlus-II 12/5000/220-50 gedacht?

• Inselanlagen mit 12V-Batteriebank: Kompressor, Heizlüfter und Backofen aus der Batterie, mit Generator oder Landstrom als Ergänzung
• Anschlüsse mit begrenzter Leistung: PowerControl begrenzt den Strom am Eingang, PowerAssist ergänzt Lastspitzen aus der Batterie
• Anlagen mit Solarertrag: kombinierbar mit Solar-Ladereglern auf der Gleichstromseite oder mit netzgekoppelten PV-Wechselrichtern auf der Wechselstromseite

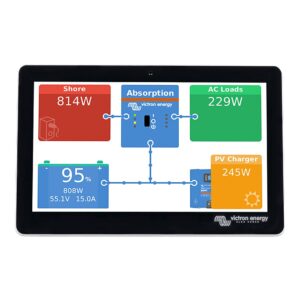

• Anlagen mit Fernüberwachung: mit einem GX-Gerät wie dem Cerbo GX lassen sich die Betriebsdaten im VRM-Portal speichern und einsehen

Vorteile und Grenzen

Das Gerät ist für stationäre Anlagen gebaut: Stahlgehäuse in Blau (RAL 5012) und Lüfterkühlung für Betrieb von -40 °C bis +65 °C. Der maximale Wirkungsgrad beträgt 95 %.

Der Eigenverbrauch bleibt niedrig: 15 W im Normalbetrieb ohne Last, 11 W im AES-Modus und 3 W im Suchmodus. Die Konfiguration erfolgt vor Ort oder aus der Ferne mit der VEConfigure-Software.

Welche Verbraucher laufen daran?

Mit 4000 W Dauerleistung bei 25 °C (3700 W bei 40 °C, 3000 W bei 65 °C) betreibt der MultiPlus-II 12/5000/220-50 gleichzeitig Beleuchtung, Kühlschrank, Laptop, Waschmaschine, Kompressor und Werkzeug, solange die Summe der Leistungen unter der Dauerleistung bleibt. Motoren und Kompressoren brauchen beim Anlauf das Zwei- bis Dreifache ihrer Nennleistung; das deckt die Spitzenleistung von 9000 W ab.

Laden, PowerControl und PowerAssist

Am Gerät lässt sich ein maximaler Netz- oder Generatorstrom einstellen. Der MultiPlus-II nutzt zum Laden der Batterie nur den Strom, der nach den angeschlossenen Verbrauchern übrig ist (PowerControl). Außerdem ergänzt er bei kurzen Lastspitzen eine zu schwache Quelle sofort aus der Batterie (PowerAssist).

Das Ladegerät liefert bis zu 220 A (bis 25 °C Umgebungstemperatur); die Konstantspannung beträgt 14,4 V, die Erhaltungsspannung 13,8 V und der Speichermodus 13,2 V.

Batteriestrom und Laufzeit

Faustregel für die Batterie: Batteriestrom = Wechselstromleistung geteilt durch 12 V und durch den Wirkungsgrad. Ein Verbraucher mit 4000 W zieht damit rund 370,4 A. Eine LiFePO4-Batterie mit der empfohlenen Mindestkapazität von 600 Ah liefert diese Last etwa 1,6 Stunden, eine AGM-Batterie mit 50 % nutzbarer Kapazität nur die Hälfte.

50 W Dauerlast	4,6 A aus der Batterie = 4,6 Ah je Betriebsstunde
100 W Dauerlast	9,3 A aus der Batterie = 9,3 Ah je Betriebsstunde
300 W Dauerlast	27,8 A aus der Batterie = 27,8 Ah je Betriebsstunde
500 W Dauerlast	46,3 A aus der Batterie = 46,3 Ah je Betriebsstunde
1000 W Dauerlast	92,6 A aus der Batterie = 92,6 Ah je Betriebsstunde
2000 W Dauerlast	185,2 A aus der Batterie = 185,2 Ah je Betriebsstunde
4000 W Dauerlast	370,4 A aus der Batterie = 370,4 Ah je Betriebsstunde

Parallel und drei Phasen

Über die VE.Bus-Schnittstelle lassen sich bis zu sechs Geräte parallel schalten; drei Geräte desselben Modells bilden ein Drei-Phasen-System.

Technische Daten

Hersteller-Nr. (MPN)	PMP122505012
Batteriespannung	12 V
Empfohlene DC-Sicherung (Victron)	600 A
Empfohlener Batteriekabel-Querschnitt, Leitungslänge 0–5 m	2 × 95 mm² (je Pol zwei Kabel)
Empfohlener Batteriekabel-Querschnitt, Leitungslänge 5–10 m	2 × 150 mm² (je Pol zwei Kabel)
DC-Eingangsspannungsbereich	9,5 – 17 V
Dauerleistung bei 25 °C	4000 W (5000 VA)
Dauerleistung bei 40 °C	3700 W
Dauerleistung bei 65 °C	3000 W
Spitzenleistung	9000 W
Ausgangsspannung	230 V AC ± 2 %, 50 Hz ± 0,1 % (60 Hz einstellbar)
Maximaler Wirkungsgrad	95 %
Null-Last-Leistung	15 W
Null-Last-Leistung AES-Modus	11 W
Null-Last-Leistung Suchmodus	3 W
Ladegerät: AC-Eingangsspannung	187 – 265 V, 45 – 65 Hz
Ladespannung (Konstantspannung)	14,4 V
Erhaltungsladespannung	13,8 V
Speichermodus	13,2 V
Maximaler Batterieladestrom	220 A (bis 25 °C Umgebungstemperatur)
Transferschalter / max. AC-Eingangsstrom	50 A
PowerControl und PowerAssist	ja
Zusatzausgang	ja (32 A)
Externer Wechselstromsensor (optional)	100 A
Schnittstellen	VE.Bus, 2 x COM-Port für allgemeine Nutzung
Programmierbares Relais	ja
Fern-Ein/Aus	ja
Schutz	Ausgangskurzschluss, Überlast, Batteriespannung zu hoch/zu niedrig, Übertemperatur, 230 V am Wechselrichterausgang, zu hohe Brummspannung
Betriebstemperatur	-40 °C bis +65 °C, Gebläselüftung
Luftfeuchtigkeit	max. 95 %, nicht kondensierend
Maximale Höhe	2000 m
Gehäuse	Stahl, Blau RAL 5012
Schutzklasse	IP22
Abmessungen (H x B x T)	702 x 345 x 152 mm
Gewicht	33 kg
EAN	8719076065920

Hinweis zum Batterieanschluss: Victron sieht für dieses Gerät je Pol zwei Batteriekabel mit 95 mm² vor, insgesamt also vier Kabel. Bestellen Sie dafür zwei Kabelsätze (jeweils Plus und Minus). Die passenden Kabel finden Sie unter „Passend dazu“.

Lieferumfang

• 1x Victron Energy MultiPlus-II 12/5000/220-50 230 V (PMP122505012)
• 1x Bedienungsanleitung

Nicht enthalten: externer Wechselstromsensor, Sicherung, Batterie- und 230-V-Kabel, MK3-USB-Interface.
