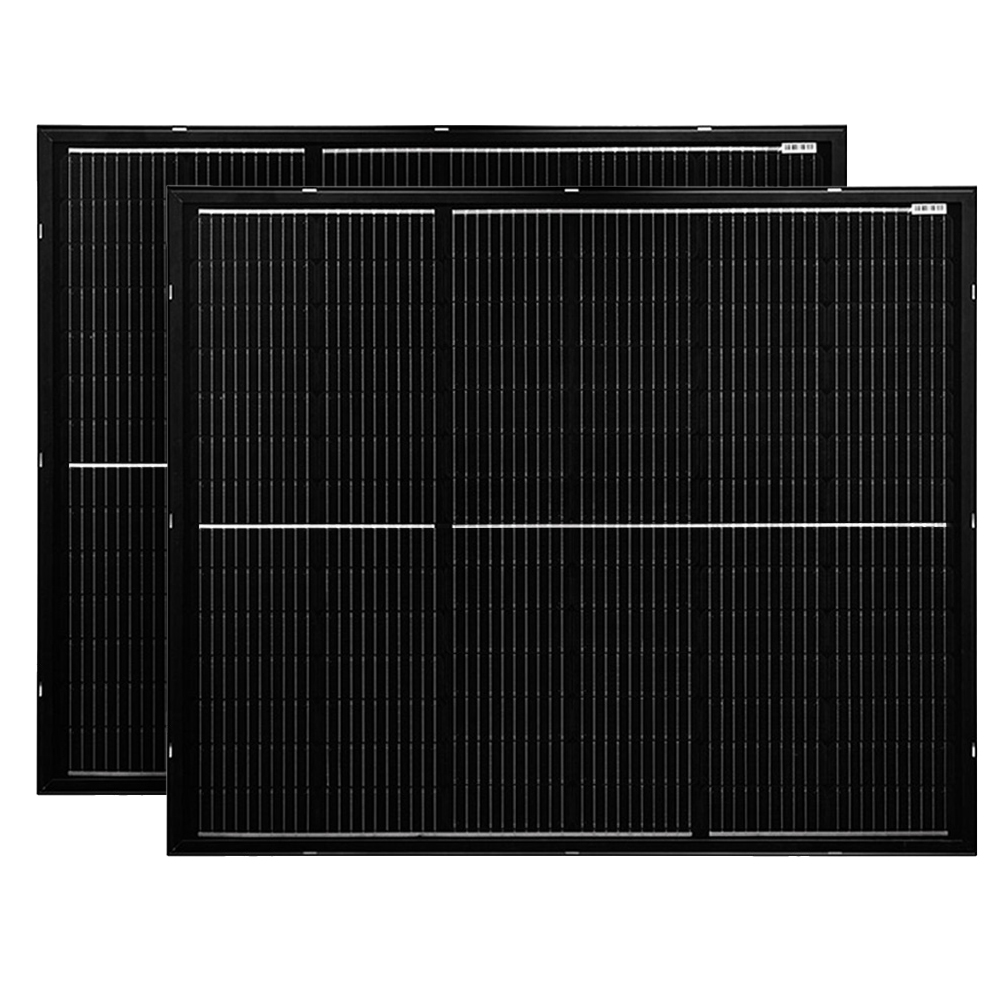

2x 200W 24V Solarmodul-Set Offgridtec mit dünnem Alu-Rahmen

Beschreibung

Das Offgridtec Balkon-Solarmodulset (MPN 018375) besteht aus zwei monokristallinen 200 W-Modulen mit nur 8 mm dünnem Aluminiumrahmen. Jedes Modul liefert 24,2 V Arbeitsspannung bei 8,27 A, der Zellwirkungsgrad liegt bei 22,7 %. Zusammen stehen dadurch 400 W Modulleistung bereit – gedacht für Balkon- und Terrassengeländer am Haus, als Solarquelle für Ihre Notstrom-Reserve mit Powerstation oder Akku.

Die 12 mitgelieferten Metall-Kabelbinder befestigen die leichten Module (9,8 kg je Stück) ohne Bohren an Balkon- oder Terrassengeländern. Deshalb lädt das Balkon-Solarmodulset Powerstations mit Solareingang oder Akkus über einen Laderegler – ohne Einspeisung ins Hausstromnetz, also ohne Anmeldung beim Netzbetreiber.

• 2 × 200 W monokristallin, 22,7 % Zellwirkungsgrad
• 8 mm dünner Alurahmen, nur 9,8 kg je Modul
• 3 Bypass-Dioden je Modul gegen Leistungsverlust bei Teilverschattung
• 12 Metall-Kabelbinder zur Montage am Geländer im Lieferumfang
• 10 Jahre Herstellergarantie von Offgridtec

Für wen ist das Balkon-Solarmodulset gedacht?

Das Balkon-Solarmodulset passt zu allen, die am Balkon- oder Terrassengeländer ihres Hauses 400 W Solarleistung ohne Bohren befestigen und damit eine Notstrom-Reserve für Stromausfall und Blackout aufbauen möchten. Die Module laden dann tagsüber eine Powerstation oder einen Akku, der abends Router, Licht, Kühlschrank oder Handy versorgt.

Ebenso gut eignet sich das Balkon-Solarmodulset für die kleine Inselanlage am Gartenhaus, am Carport oder Schuppen. Wer dagegen nur ein einzelnes Modul braucht, findet im Sortiment das 200 W-Modul mit 30 V und weitere gerahmte Solarmodule.

Vorteile und Grenzen

Anschluss des Balkon-Solarmodulsets in der Inselanlage

Die Verschaltung des Balkon-Solarmodulsets richtet sich nach der Akkuspannung. Die Werte stammen dabei aus dem Datenblatt; der Ladestrom ist ein Rechenwert bei voller Modulleistung.

12-V-Inselanlage: beide Module parallel
Arbeitspunkt	24,2 V / 16,5 A (Leerlauf 28,3 V, Kurzschluss 17,4 A)
Ladestrom am 12-V-Akku	bis ca. 28 A – passender Regler: Victron SmartSolar MPPT 100/30
Zubehör	2-fach Y-Verbinder (Paar) für die Parallelschaltung
24-V-Inselanlage: beide Module in Reihe
Arbeitspunkt	48,4 V / 8,27 A (Leerlauf 56,6 V, bei Frost etwas höher, bleibt unter 75 V)
Ladestrom am 24-V-Akku	bis ca. 14 A – passender Regler: Victron SmartSolar MPPT 75/15 oder MPPT 100/20
Hinweis	Parallel geschaltet reichen 24,2 V nicht zum Laden eines 24-V-Akkus.

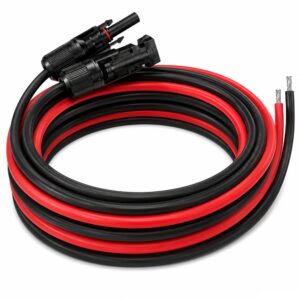

Bei Unsicherheit hilft Ihnen zudem der MPPT-Rechner bei der Reglerwahl. Für die Leitung zum Regler empfehlen wir 6 mm² Solarkabel, zum Beispiel das 8 m Profi-Verbindungskabel Modul–Laderegler. Alle Regler finden Sie außerdem in der Kategorie MPPT-Laderegler.

Erwarteter Tagesertrag des Balkon-Solarmodulsets

Mit 400 W Modulleistung und freier Ausrichtung nach Süden liefert das Balkon-Solarmodulset im Sommer rund 1,4 kWh am Tag realistisch, in der Übergangszeit 0,6 bis 1,0 kWh und im Winter etwa 0,3 kWh. Am senkrechten Geländer liegt der Ertrag dagegen im Sommer deutlich darunter und im Winter etwas darüber, weil die Sonne flach steht.

Technische Daten

Je Modul (STC)
Nennleistung (Pmax)	200 W (Toleranz ±3 %)
Spannung bei Pmax (Vmp)	24,2 V
Leerlaufspannung (Voc)	28,3 V
Strom bei Pmax (Imp)	8,27 A
Kurzschlussstrom (Isc)	8,68 A
Zelltyp	monokristallin, 6 × 7 Zellen
Zellwirkungsgrad	22,7 %
Bypass-Dioden	3
Temperaturkoeffizient Leistung	−0,38 %/K
Temperaturkoeffizient Spannung	−0,36 %/K
Temperaturkoeffizient Strom	+0,07 %/K
Max. Systemspannung	1000 V DC
Betriebstemperatur	−40 °C bis +85 °C
Abmessungen	1175 × 1000 × 8 mm
Gewicht	9,8 kg

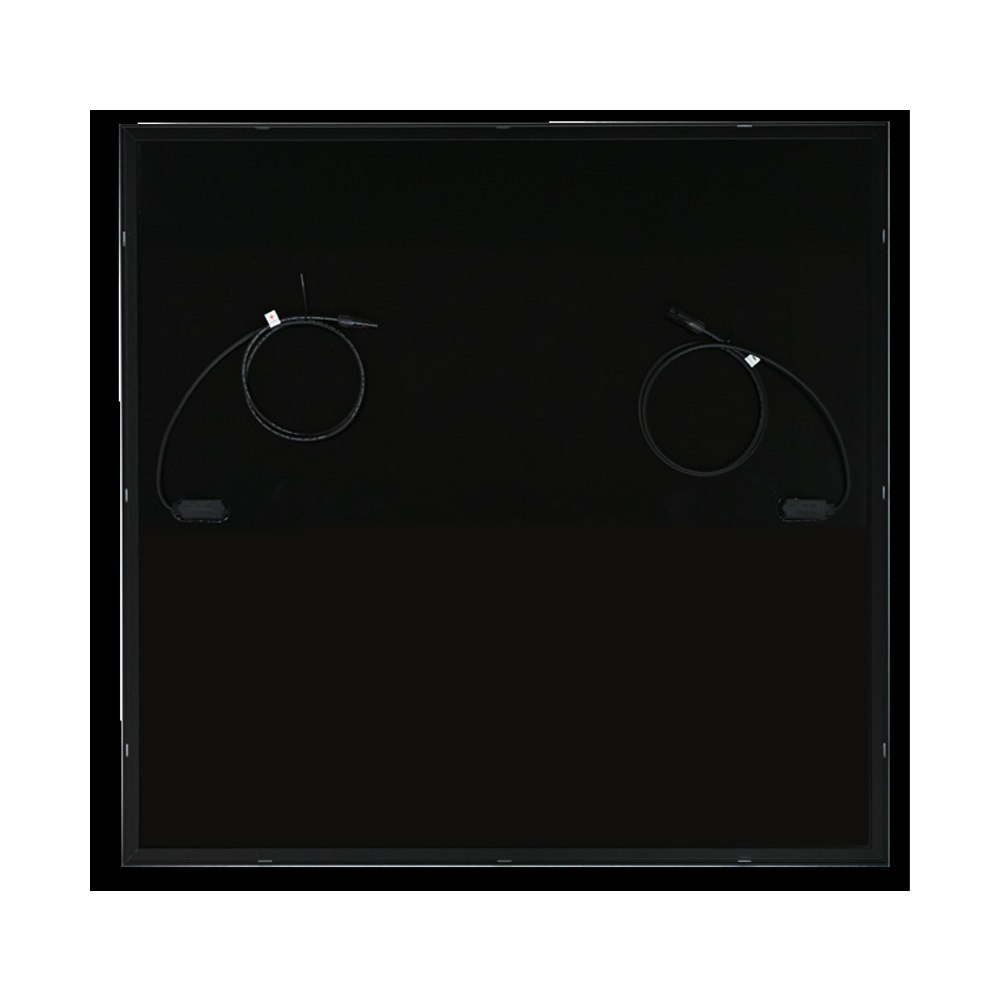

Anschluss	Anschlusskabel 40 cm mit Steckverbindern
Set
Gesamtleistung	400 W
Hersteller-Nr. (MPN)	018375
EAN	4262440561442
Garantie	10 Jahre Herstellergarantie (Bedingungen im Reiter Downloads)

Lieferumfang

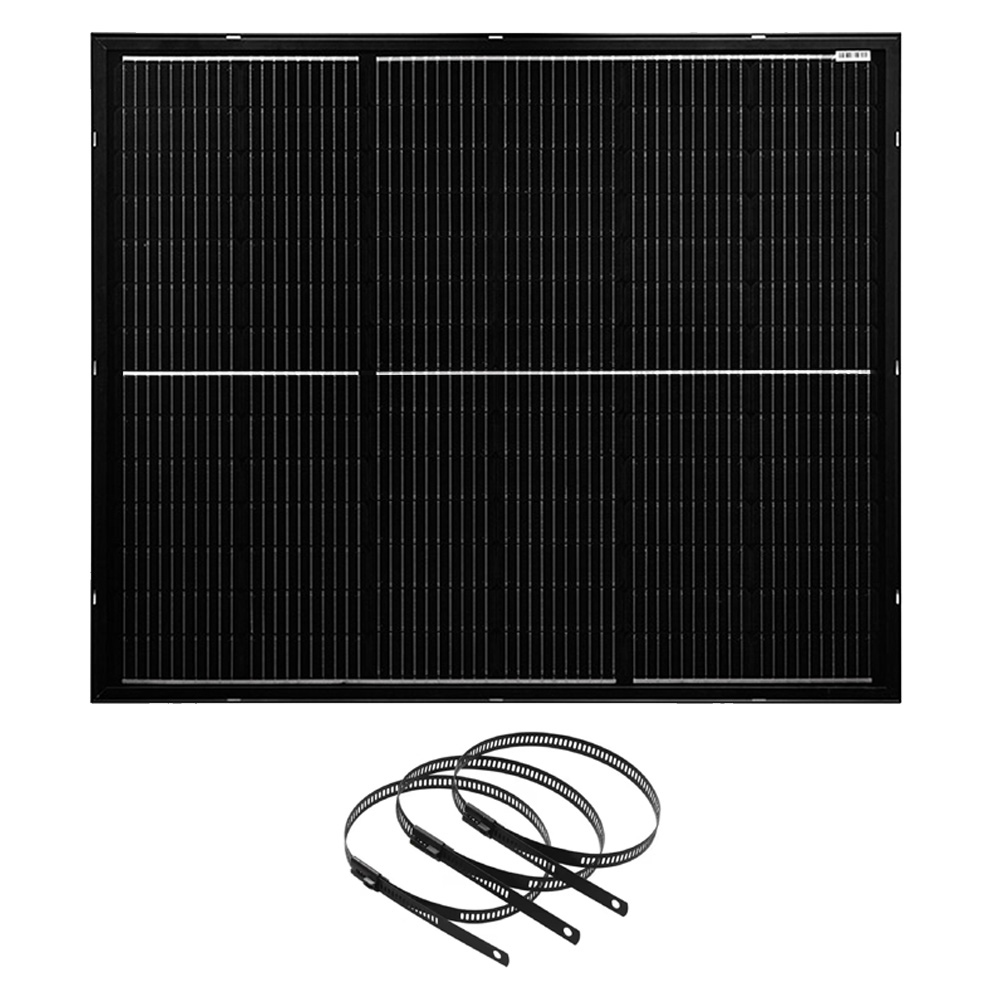

• 2 × Offgridtec Solarmodul 200 W mit dünnem Alurahmen
• 12 × Metall-Kabelbinder

Häufige Fragen

Weiterführend: Weitere Gerahmte Solarmodule
