1,5m MC4 Verlängerungskabel 6mm² mit MC4-Stecker und Buchse
4,50 €
3,00 € / m
inkl. 0 % MwSt. zzgl. Versandkosten
Art.-Nr. OF8-01-005815EAN 4250983248593
- Originale Stäubli-MC4-Verbinder, keine Nachbauten
- Zugfeste Crimpung aus deutscher Manufaktur
- 6 mm² – minimaler Spannungsfall auch bei 12 V
Lieferzeit: 2–5 Werktage
Auf Lager
Beschreibung

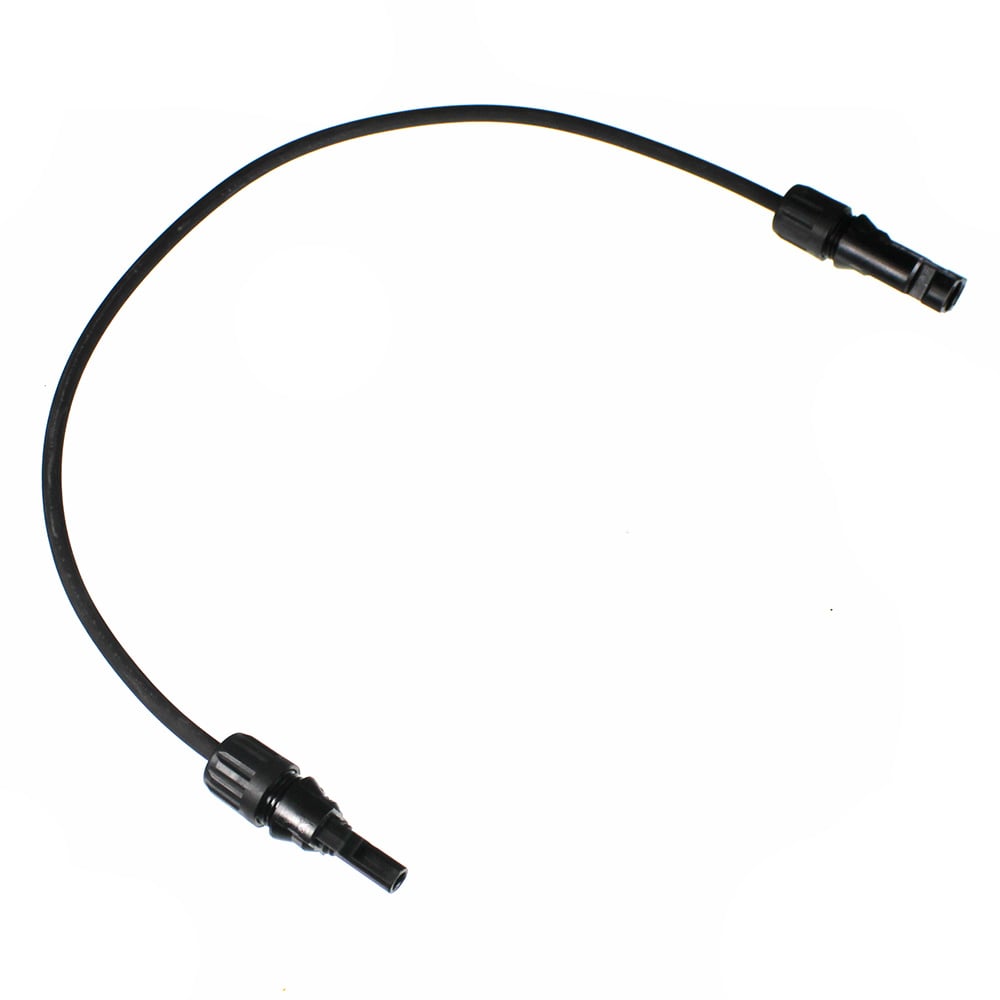

Das 1,5m MC4 Verlängerungskabel von Offgridtec überbrückt die Distanz, die ein Modulkabel nicht schafft: eine einzelne Ader mit 6 mm² Querschnitt, an einem Ende ein MC4-Stecker , am anderen eine MC4-Buchse. Damit lässt es sich ohne Werkzeug zwischen zwei bestehende MC4-Verbindungen stecken und verlängert Plus- oder Minusleitung um genau 1,5 m.
- Originale Stäubli-MC4-Verbinder, keine Nachbauten
- Zugfeste Crimpung aus deutscher Manufaktur
- 6 mm² – minimaler Spannungsfall auch bei 12 V
- Plug and Play, kein Werkzeug nötig
- 1000 V DC, IP67 gesteckt, UV-beständig
Für wen ist das Produkt gedacht?
- Wohnmobil- und Kastenwagenausbauer, bei denen die Modulkabel nicht bis zur Dachdurchführung reichen
- Betreiber mehrerer Module auf verschiedenen Dachseiten, die mit Verlängerungen zur gemeinsamen Zusammenführung kommen
- Gartenanlagen, Berg- und Wochenendhütten, bei denen zwischen Modul und Laderegler oder Powerstation ein Stück fehlt
- Alle, die keine Crimpzange besitzen und trotzdem eine fachgerechte, wasserdichte Verbindung wollen

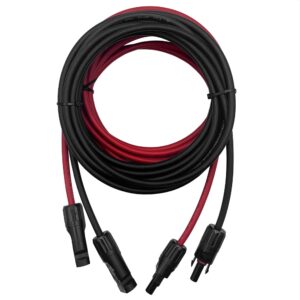

Ein einzelnes Kabel verlängert eine Ader. Für Plus und Minus werden zwei Stück benötigt. Andere Längen der gleichen Bauart gibt es im Shop mit 2 m, 3 m, 5 m und 10 m; für das 5-m-Paar in Rot und Schwarz steht ein eigener Artikel bereit.
Einsatzmöglichkeiten
- Verlängerung eines Modulkabels: Stecker in die Modulbuchse, Buchse an das weiterführende Kabel – fertig.
- Parallelschaltung mit Y-Verteiler: Module auf zwei Dachseiten werden mit Verlängerungen zum C4-Y-Verteiler geführt.
- Reihenschaltung über Abstand: Plus des einen Moduls zum Minus des nächsten, wenn die Module nicht direkt nebeneinander liegen.
- Vorbereitung für spätere Erweiterung: Das Kabel bleibt gesteckt, die Buchse ist mit einer Schutzkappe verschließbar.
Vorteile und Grenzen
Vorteile
- Originale Stäubli-MC4-Verbinder, keine Nachbauten
- Zugfeste Crimpung aus deutscher Manufaktur
- 6 mm² – minimaler Spannungsfall auch bei 12 V
- Plug and Play, kein Werkzeug nötig
- 1000 V DC, IP67 gesteckt, UV-beständig
Grenzen
- Einadrig: für Plus und Minus zwei Kabel bestellen
- Passt nur auf echte MC4-Gegenstücke – MC3 oder Tyco-Stecker brauchen einen Adapter
- Buchse offen lassen bedeutet offene Kontakte: bei Nichtgebrauch Schutzkappe aufsetzen
- Nicht für Verlegung im Erdreich ohne Schutzrohr gedacht
Konfektioniert wird das Kabel in der Offgridtec-Manufaktur in Niederbayern: Die Steckverbinder sind Originale von Stäubli (früher Multi-Contact), gecrimpt mit Spezialwerkzeug, damit die Verbindung zugfest bleibt und der Witterung über Jahre standhält.
Das Kabel selbst ist ein strahlenvernetztes Solarkabel für 1000 V, UV-beständig und für den dauerhaften Einsatz im Freien gebaut. Mit 6 mm² ist der Spannungsfall auch bei Wohnmobil- und Inselanlagen mit 12 V vernachlässigbar: Bei 10 A über 1,5 m sind es rechnerisch 0.09 V, also 0.7 %.
Spannungsfall über 1,5 m bei 12 V
Die folgenden Werte gelten für Hin- und Rückleiter mit je 6 mm² über 1,5 m, also für zwei dieser Kabel als Plus- und Minusleitung:
| 5 A (ca. 60 W bei 12 V) | 0.04 V Spannungsfall = 0.4 % |
| 10 A (ca. 120 W bei 12 V) | 0.09 V Spannungsfall = 0.7 % |
| 15 A (ca. 180 W bei 12 V) | 0.13 V Spannungsfall = 1.1 % |
| 20 A (ca. 240 W bei 12 V) | 0.18 V Spannungsfall = 1.5 % |
Als Faustregel gelten bis 1 % Verlust als unkritisch, bis 3 % als akzeptabel. Bei 24 V halbiert sich der Prozentwert.
MC4 richtig stecken und trennen
MC4-Verbinder rasten hörbar ein und sind dann wasserdicht. Zum Trennen braucht es den MC4-Entriegelungsschlüssel oder einen Schraubendreher an den beiden Rastnasen. Wichtig: nie unter Last trennen – erst den Laderegler oder Wechselrichter vom Modul trennen oder das Modul abdecken, dann stecken. Der Lichtbogen bei Gleichstrom kann die Kontakte sonst beschädigen.
| Hersteller-Teilenummer | 8-01-005815 |
| Kabellänge | 1,5 m |
| Leiterquerschnitt | 6 mm² Kupfer, feindrähtig |
| Bauart | einadrig, 1 Kabel = 1 Leitung |
| Bestückung | 1x MC4-Stecker (männlich) + 1x MC4-Buchse (weiblich) |
| Steckverbinder | Original Stäubli MC4, 1000 V, 30 A |
| Kabeltyp | strahlenvernetztes Solarkabel, doppelt isoliert |
| Maximale Spannung | 1000 V DC |
| Schutzart gesteckt | IP67 (ungesteckt IP2X) |
| Temperaturbereich | -40 °C bis +90 °C |
| UV-Beständigkeit | ja, für Dauer-Außeneinsatz |
| Fertigung | Offgridtec-Manufaktur, Niederbayern |
| Farbe | schwarz |
| EAN | 4250983248593 |
Lieferumfang
- 1x Offgridtec MC4 Verlängerungskabel 1,5 m, 6 mm², MC4-Stecker auf MC4-Buchse (8-01-005815)
Nicht enthalten: zweites Kabel für die Rückleitung, Y-Verteiler, MC4-Entriegelungsschlüssel.
