200W Premium-L Wohnmobil Solaranlage 12V Offgridtec

Solar Wohnmobil-Set 200 Watt 12 Volt Premium-L - erweiterbar

Die Offgridtec 200W Premium-L 12V (MPN 4-01-002735) ist die perfekte 12V Solaranlage für die autarke Stromversorgung im Wohnmobil oder Wohnwagen und lässt keine Wünsche offen. Die Installation ist einfach und auch für Laien verständlich und schnell ernledigt. Die zu erwartende Tagesleistung (April bis Oktober) liegt bei durchschnittlich 800Wh/Tag (max. 1700 Wh an sonnigen Tagen in Deutschland). Das System ist bestens geeignet um 12V AGM-, GEL- oder Bleisäure-Batterien aufzuladen.

200W Wohnmobil-Komplett Set: einfach, bewährt, hochwertig

Das Solar-Set enthält alle Komponenten, die Sie brauchen, um Ihre Akkus mobil aufladen zu können. Das Modul kann jederzeit vom Spoiler abgeschraubt werden, sollte Sie mal an die Fläche unter dem Solarmodul müssen. Dieses Set ist so ausgelegt, dass es um ein weiteres Modul in der gleichen Leistungsklasse erweitert werden kann.

Leistungsmerkmale

• Als einziger Hersteller, bietet Offgridtec Ihnen ein komplettes Wohnmobil-Solarsystem, bei dem alle Komponenten aus eigener Fertigung geliefert werden – natürlich wie gewohnt in höchster Offgridtec Qualität
• Die Premium-Mobile Systemklasse ist wohl das meist verkauftest Wohnmobil-Solarsystem am Markt und wurde bereits tausendfach erfolgreich installiert. Zudem etablierte sich die Premium-Mobile Serie bereits vor über 5 Jahren am Markt und wurde immer wieder auf Grund von Kundenerfahrungen verbessert und ständig um technische Neuerungen ergänzt.
• Als Kunde profitieren Sie somit von einem Produkt, dass hochgradig ausgereift und zuverlässig ist und das bei einem soliden Preis.

Komponenten der Offgridtec 200W Premium L 12V

• 1x Offgridtec PWM-Pro12/24-30 PWM Solarladeregler - 12V 30A PWM Regler mit Display, Lastausgang, USB uvm.
• 2x Offgridtec SWM 100W 12V - monokristallines Solarmodul mit SWM Solarworld Zellen bestückt
• 1x Offgridtec ABS Kabeldurchführung 1-fach - weiß mit wasserdichter PEG-Verschraubung
• 2x Offgridtec 55cm ABS Montage-Profile (1Paar) - zum Befestigen der Solarmodule
• 1x Offgridtec 8m 2x6mm H07RN-F - Verbindungskabel Solarmodul zu Solarladeregler in Wohnmobil-Ausführung
• 1x Offgridtec MC4 Abzweigbuchsen
• 1x Offgridtec 1,5m 2x6mm 20A Batterieverbindungskabel - Verbindungskabel Solarladeregler zu Batterie
• 1x Offgridtec Batteriepolklemmen (1 Paar)
• 1x Montagekleber-Set - 1 Kartusche 300ml, 30ml Primer, 30ml Reiniger und Schleifvliess

Zu den einzelnen Komponenten dieses Sets:

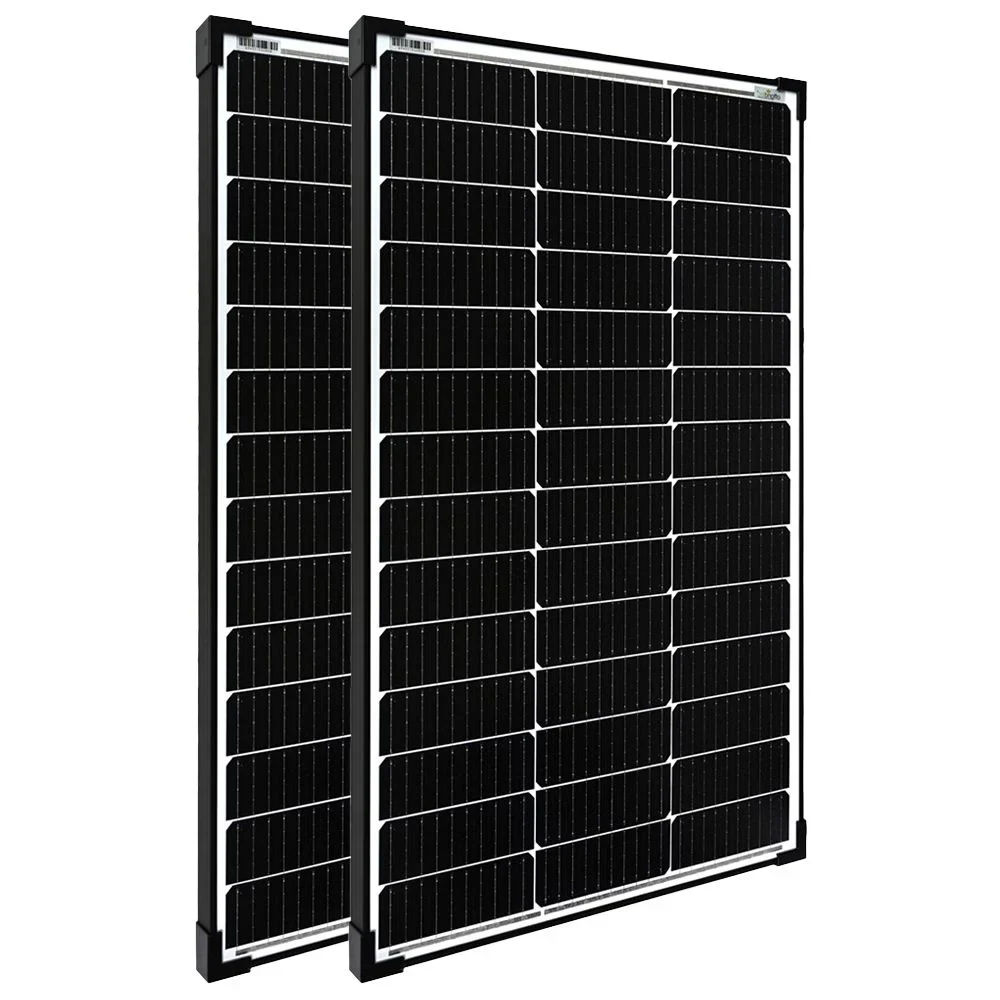

2× 100W Solarpanel 12V monokristallin Solarmodul
12V Solarpanel mit 100 Watt Nennleistung in monokristalliner Spitzenqualität mit positiver Leistungstoleranz. Monokristalline Solarzellen von Solarworld Typ ACM-156 made in Germany!

1× C4-Y-Verteiler-Set 2in1 Stecker u. Buchse
C4 Y-Stecker zur Parallelschaltung mehrerer Solarmodule

1× Solar Kabeldurchführung 1-fach - weiss
Leichte Version der Kabeldachdurchführung mit 1 Eingang für das Solarkabel vom Modul zum Laderegler in der Farbe Weiß.

1× 30A PWM Laderegler Pro 12V-24V mit USB
30A PWM Solarladegregler mit 2 USB-Ausgängen für 12V oder 24V Systeme .Schutz vor Verpolung auf PV- oder Batterie-Seite, Batterie-Überspannung, Batterie-Unterspannung,  Kurzschluss oder Überlast am Lastausgang, Überhitzung

2× 55cm Spoiler Solar Dachhalterung Heavy Duty weiss massiv
Dachspoiler-Set 2 x 55cm massiv weiß für Solarmodul-Montage auf Fahrzeugen wie Wohnmobile, Boote usw.

1× 8m 2x6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler
Solarkabel vorkonfektioniert 8m doppeladrig mit MC4-Stecker und -Buchse, 6mm² Kabelquerschnitt

1× 1,5m Batteriekabel mit 15A Sicherung M8-Ringkabelschuh
6mm² Batterie-Anschlusskabel 150cm lang für die Verbindung von  Solarakku und Laderegler mit 15A-Absicherung.

1× Batterie-Polklemmen - 1 Satz 1x Plus, 1x Minusklemme
1 Satz Batterie-Polklemmen zum Anschluss von Batteriekabeln an Akkus mit herkömmlichen Polen wie z.B. die meisten Autobatterien.

1× Klebeset Dekalin DEKAsyl MS-5 - 290 ml - weiß
MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit zur Herstellung von elastischen Verbindungen von Bauteilen

1× Dekalin 6252212 DEKAsyl MS-5 290 ml weiß Einzelkartusche Kraftkleber
Dekalin MS Polymer-basierter Klebstoff mit hoher Haftwirkung und Anfangsfestigkeit zur Herstellung von elastischen Verbindungen z.b. auf Wohnmobilen

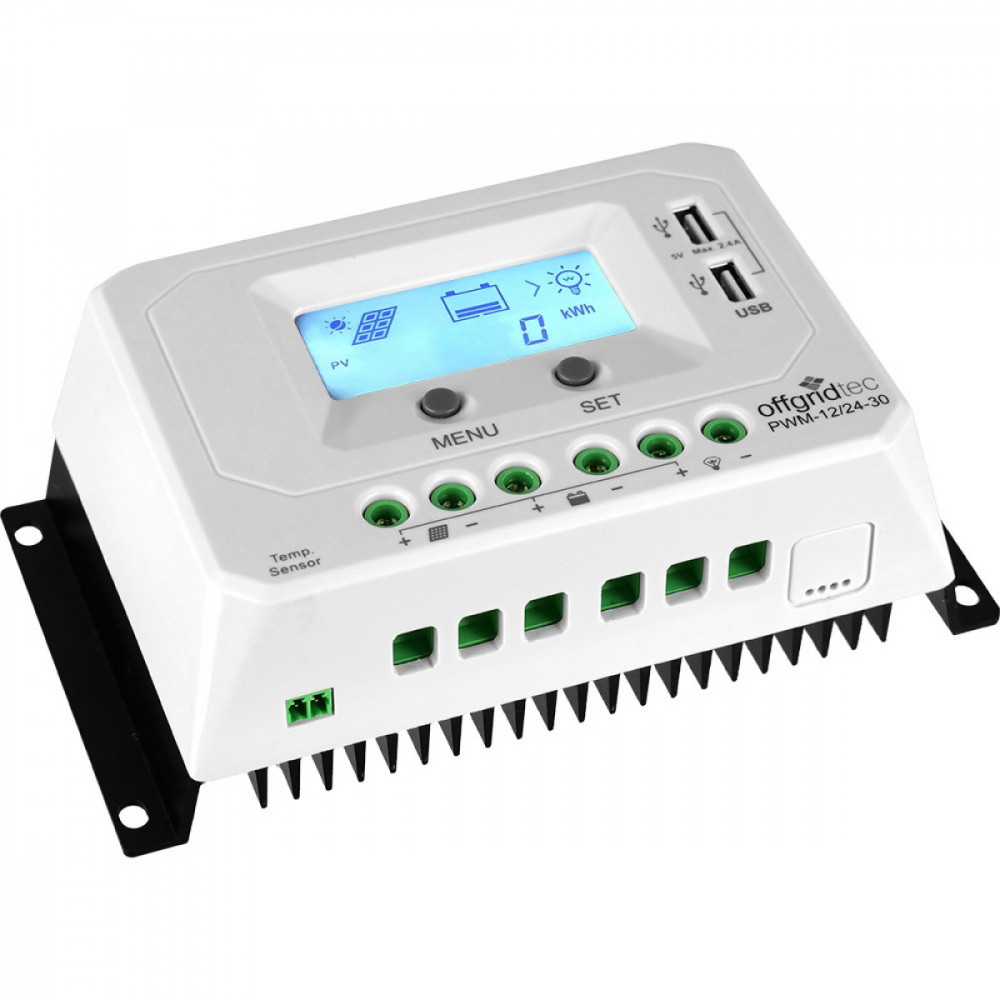

Der Offgridtec PWM-PRO Solarladeregler

Die Offgridtec PWM-Pro 12V 30A Laderegler-Serie bietet ein großes, komfortables LCD-Display und arbeitet mit modernsten Ladetechnologien. Ein großes Display informiert den Nutzer mit Hilfe von Symbolen über alle Betriebszustände. Der Ladezustand wird in der Art einer Tankanzeige visuell dargestellt. Daten, wie z. B. Spannung, Strom und Ladezustand, können auch digital als Zahl auf dem Display angezeigt werden. Zudem verfügt der Regler über einen KWh-Zähler, den der Nutzer selbst zurücksetzen kann. Auch ein steuerbarer Lastausgang so wie 2 USB 5V Ausgänge sind in den Regler integriert und versorgen Ihre 12V und 5V DC Verbraucher mit Strom. Den kompletten Funktionsumfang entnehmen Sie bitte der Dokumentation des Ladereglers

Das Offgridtec 200W 12V SWM Solarmodul

Bei der Produktion unserer Module werden ausschließlich monokristalline Solarzellen der höchsten Qualitätsstufe verarbeitet. Aktuell werden Waver vom deutschen Qualitäts-Hersteller Solarworld eingesetzt. Das Modul hat einen Rahmen aus eloxiertem Aluminium und verfügt über ein speziell gehärtetes ESG-Solarglas, wodurch es besonders widerstandsfähig gegen äußere Einflüsse (Verwitterung etc.) ist.

Die zu erwartende Tagesleistung (April bis Oktober): durchschnittlich 800Wh/Tag (max. 1700 Wh an sonnigen Tagen in Deutschland)
Abmessungen Solarmodul: 1200mm x 538mm x 35mm (HxBxT).

Professionelles Solar-Montage-System

Spoiler-Profile sind speziell bei Caravans und Reisemobilen die erste Wahl, wenn es um eine saubere Befestigung der Solarmodule geht. Wenn man die Module in Fahrtrichtung montiert, sind Windgeräusche kein Thema mehr (dies gilt auch für Alkovenfahrzeuge). Durch die geschlossene Bauweise der Spoiler können sich auch keine Äste oder ähnliches unter den Solarmodulen verfangen.
Abmessungen Spoiler: L x B x H: 54,5cm x 8,9cm (davon ca. 3cm Auflagefläche Modul pro Spoiler) x 6,5cm.

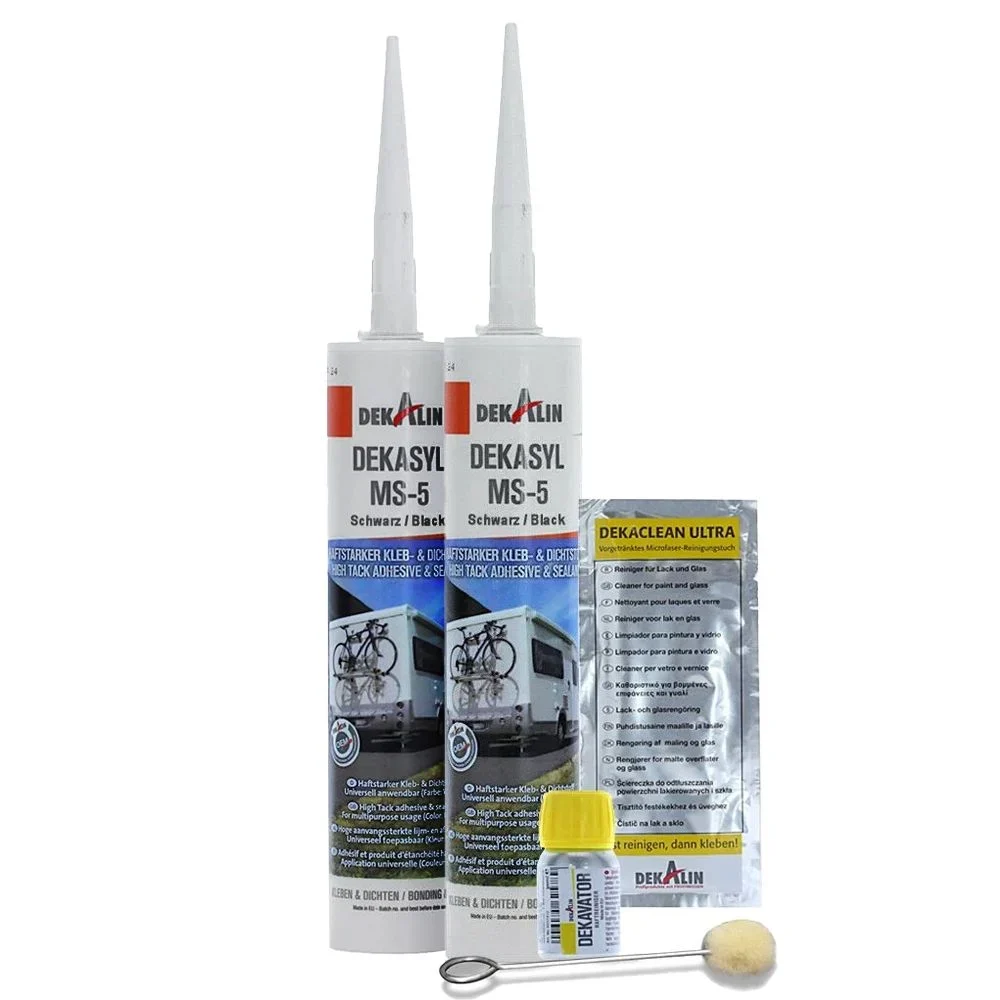

Solarmodul Klebe-Set 300ml
Eine richtig ausgeführte Verklebung ist im harten Reisemobil- oder Bootseinsatz jeder Schraubverbindung überlegen. Auf lackierten bzw. GFK-Flächen lässt sich eine Festigkeit von über 4 N/mm2 erreichen, dies wäre auf die Klebefläche gerechnet ein Wert, der bei einer Schraubverbindung in die dünne Alu- bzw. GFK-Trägerschicht nie erreichbar wäre. Dieses Klebeset ermöglicht selbst einen Laien, eine absolut feste Verbindung zwischen Spoilern und dem jeweiligen Untergrund zu schaffen.

Das Klebeset wurde in Verbindung mit ABS-Spoiler-Profilen vom TÜV nach strengster DIN-Norm getestet und erfolgreich zertifiziert. Das System wurde Alterungstest und Klima-Tests unterzogen und erhielt schließlich 1999 das begehrte GS-Zeichen für TÜV geprüfte Sicherheit.

Das Klebe-Set enthält alle Komponenten, die nötig sind, damit sogar der Selbsteinbauer eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebeanleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.

Bestandteile des Solar-Montage Systems

Das Klebeset

• Kleber bestehend aus:
• 300ml Kartusche
• 30ml Reiniger
• 30ml Primer
• Schleifvlies
• Bedienungsanleitung auf Deutsch, englisch und französisch
• 300ml Kleber Zuzsatz-Kartusche

Die ABS-Montageprofile

Kabeldurchführungen vom Dach in den Innenraum sind immer recht heikel, da sichergestellt sein muss, dass selbst noch nach Jahren alles absolut dicht ist und auch dicht bleibt.

Denn schon der kleinste Wassereintritt kann zu oft irreparablen Schäden an der Innenisolierung und Einrichtung führen. Besonders, da die Feuchtigkeit häufig erst ziemlich spät bemerkt wird. Aus diesem Grund wurden die Dachdurchführungen entwickelt: Die Gehäuse bestehen aus dem gleichen UV- und witterungsbeständigen Material, wie die im Online-Shop angebotenen Montagehalterungen. Sie sind extrem stabil und absolut trittsicher. Der breite Kleberand gewährleistet eine optimale Abdichtung. Verklebt wird die Durchführungen mit dem Klebeset, dass Sie auch zum Aufkleben der Solar-Montagehalterungen verwenden. Die Gehäuse können außerdem beliebig lackiert und somit dem Untergrund, auf dem sie angebracht werden sollen, angepasst werden

• 2 Paar Offgridtec 55cm ABS Montage-Profile
• passende Edelstahlschrauben zur Befestigung des Moduls an den Profilen
• 1x Offgridtec ABS Kabeldachdurchführung zur Durchführung des Solarkabels vom Fahrzeugdach in den Innenbereich

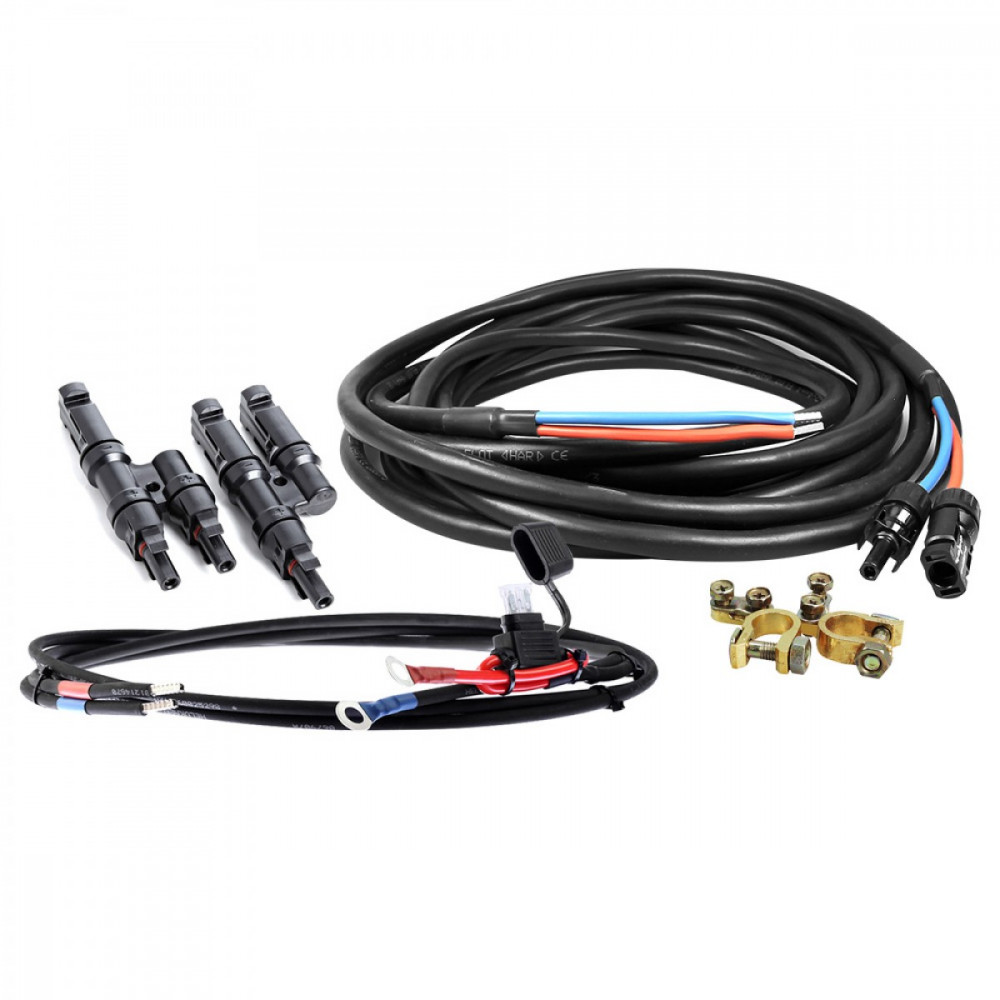

Das Profi-Verkabelungsset

Alle notwendigen Kabel werden Plug&Play ausgeliefert und sind bereits mit Fachwerkzeug vorgekrimpt. Sie brauchen sich also keine Spezialzangen für die MC-4 Stecker kaufen.

Bestandteile des Verkabelungs-Sets

• 1x Offgridtec 8m 2x6mm H07RN-F Verbindungskabel Solarmodul zu Solarladeregler komplett mit entsprechend bestückten Kabelenden
• 1x Offgridtec 1,5m 2x6mm Batterie-Verbindungskabel mit Flachsicherungshalter, passender ATO-Sicherung und ein Paar Polklemmen. Das Kabel passt zu M8 Schraubterminals oder Batterien mit Rundpolen.
• 1x Offgridtec MC4 Abzweigbuchsen Set – für die parallele Schaltung der beiden Solarmodule

Lieferumfang:

1x Offgridtec 4-01-002735 Premium-L 200W 12V Wohnmobil Solaranlage mit allen oben genannten Bestandteilen
1x Bedienungsanleitung
