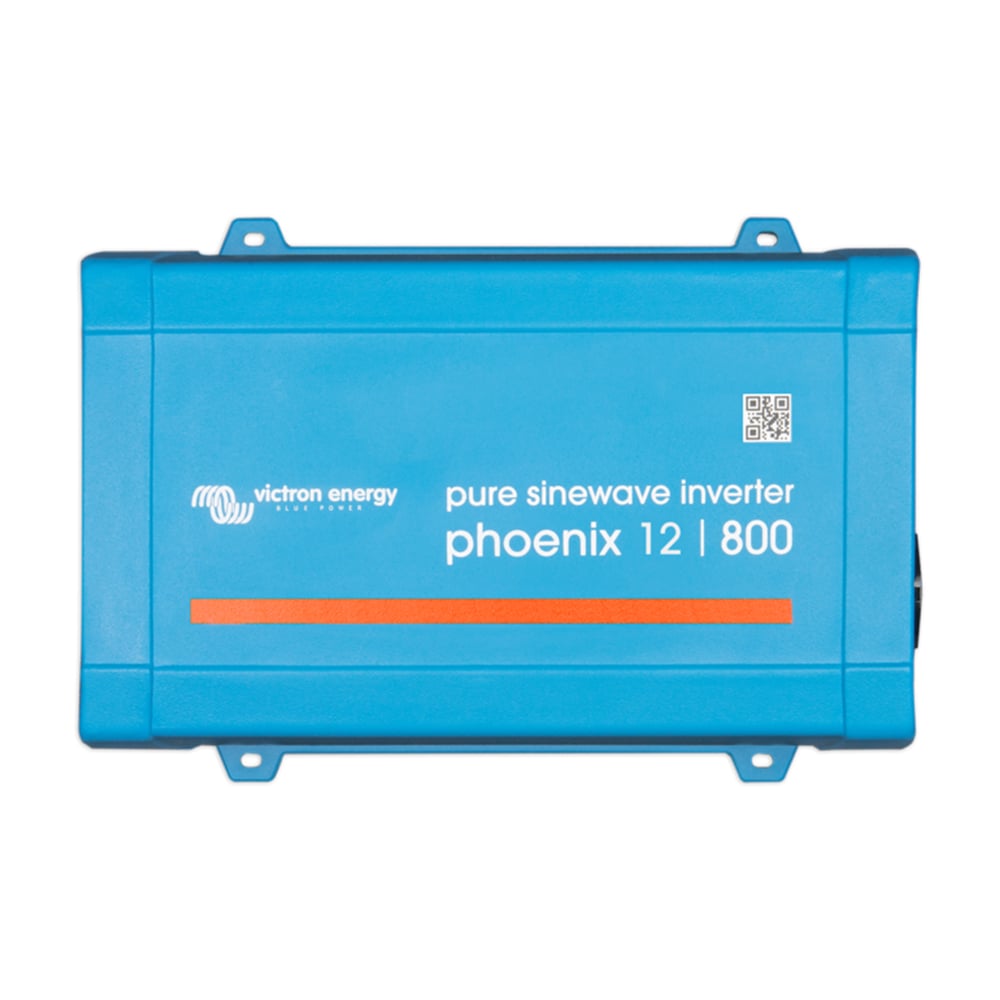

650W 12V Sinus Wechselrichter Victron Phoenix 12/800 VE.Direct IEC

Beschreibung

Der Phoenix 12/800 VE.Direct (MPN PIN121801100) wandelt 12 V Gleichspannung in eine reine 230-V-Sinusspannung mit 650 W Dauerleistung bei 25 °C (800 VA) und 560 W bei 40 °C. Für Anlaufströme liefert er kurzzeitig bis 1.500 W. Damit ist der Phoenix 12/800 die passende Größe im Wohnmobil, Kastenwagen oder auf dem Boot mit 12-V-Bordnetz. Er versorgt Kühlschrank, Fernseher, Laptop und kleine Küchengeräte.

• Reiner Sinus – sicher für Elektronik, Ladegeräte und Motoren
• 90 % Wirkungsgrad, ECO-Modus mit 1 W Eigenverbrauch
• Hohe Einschaltleistung durch Ringkerntransformator
• Alle Schwellwerte per App einstellbar (VE.Direct)
• Kurzschlussfest, Überlast- und Temperaturschutz

Für wen ist das Produkt gedacht?

• Wohnmobil und Kastenwagen mit 12V-Aufbaubatterie: Kühlschrank, Kreissäge klein, Wasserkocher 800 W unterwegs ohne Landstrom
• Boote: Sinusausgang für Elektronik, Ladegeräte und Unterhaltung, Aluminium-Stahl-Gehäuse IP21 für den Innenraum
• Garten- und Berghütten mit Inselanlage: Laderegler lädt die 12V-Batterie, der Phoenix stellt 230 V bereit
• Werkstattwagen und Messfahrzeuge: saubere Sinusspannung für Messtechnik und Notebooks

Dasselbe Gerät gibt es im Shop auch mit Schuko-Steckdose als Phoenix 12/800 VE.Direct. Weitere Leistungsklassen finden Sie bei den 12-V-Wechselrichtern.

Vorteile und Grenzen

Mit 90 % maximalem Wirkungsgrad und nur 8 W Leerlaufaufnahme geht wenig Batterieenergie verloren. Im ECO-Modus sinkt der Eigenverbrauch auf 1 W: Der Wechselrichter schläft, prüft alle 2,5 Sekunden, ob ein Verbraucher eingeschaltet wurde, und fährt dann sofort hoch. Der Schwellwert ist über die VictronConnect-App einstellbar.

Die IEC-320-Buchse (C14) ist die richtige Wahl für feste Einbauten: Der mitgelieferte IEC-Stecker wird mit der Bordverkabelung verbunden, sodass die 230-V-Leitung nicht offen an einer Steckdose hängt, sondern sauber zu den Steckdosen des Aufbaus führt.

Den Phoenix 12/800 verbinden Sie über den VE.Direct-Anschluss mit dem Bluetooth-Dongle oder einem GX-Gerät. Für den Phoenix 12/800 legen Sie in der VictronConnect-App unter anderem Ausgangsspannung, Unterspannungsabschaltung und ECO-Modus fest. Ein Fern-Ein/Aus-Anschluss ist eingebaut.

Welche Verbraucher laufen daran?

Mit 650 W Dauerleistung betreibt der Phoenix 12/800 zum Beispiel: Laptop, Kamera-Akkus, Drohnen-Ladegeräte, LED-Licht; Fernseher, Router, Kleinkühlschrank; Kaffeepadmaschine, Handmixer, Elektrorasierer; Kühlschrank, Kreissäge klein, Wasserkocher 800 W. Nicht geeignet ist er für Kaffeevollautomat, Mikrowelle, Bohrhammer oder Wasserkocher 2000 W, Induktionsplatte, Winkelschleifer. Motoren und Kompressoren brauchen beim Anlauf ein Mehrfaches ihrer Nennleistung – dafür stehen kurzzeitig 1.500 W zur Verfügung.

Batteriestrom und Laufzeit

Faustregel für die Batterie: Batteriestrom = Wechselstromleistung geteilt durch 12 V und durch den Wirkungsgrad. Ein Verbraucher mit 800 W zieht damit rund 74,1 A. Eine 100-Ah-LiFePO4-Batterie liefert diese Last etwa 1,3 Stunden, eine AGM-Batterie mit 50 % nutzbarer Kapazität nur die Hälfte.

50 W Dauerlast	4,6 A aus der Batterie = 4,6 Ah je Betriebsstunde
100 W Dauerlast	9,3 A aus der Batterie = 9,3 Ah je Betriebsstunde
300 W Dauerlast	27,8 A aus der Batterie = 27,8 Ah je Betriebsstunde
500 W Dauerlast	46,3 A aus der Batterie = 46,3 Ah je Betriebsstunde

Anschluss und Absicherung

• Kabelquerschnitt: Die Klemmen nehmen bis 25 mm² auf; bei Volllast fließen rund 74,1 A, die Batterieleitung so kurz wie möglich halten.
• Sicherung: Direkt am Batteriepol eine Sicherung passend zum Kabelquerschnitt setzen, z. B. MEGA-Fuse im Sicherungshalter.
• ECO-Modus: In der App aktivieren, wenn der Wechselrichter dauerhaft eingeschaltet bleibt – spart bis zu 7 W Ruhestrom.
• Fern-Ein/Aus: Zweipoliger Anschluss für Schalter oder BMS-Kontakt; alternativ H-Pol an Batterie-Plus oder L-Pol an Minus.

Hersteller-Nr. (MPN)	PIN121801100
Batteriespannung	12 V
Eingangsspannungsbereich	9,2 – 17 V
Abschalten bei Unterspannung (einstellbar)	9,3 V
Neustart nach Unterspannung (einstellbar)	10,9 V
Erkennung Batterie geladen	14 V
Dauerleistung bei 25 °C	800 W (800 VA)
Dauerleistung bei 40 °C	560 W
Zeitlich begrenzte Leistung (Kaltstart)	900 W / 1 h
Spitzenleistung	1.500 W
Ausgangsspannung	230 V AC ± 3 %, reiner Sinus
Frequenz	50 Hz oder 60 Hz ± 0,1 %
Maximaler Wirkungsgrad	90 %
Leerlaufaufnahme	8 W
Leerlaufaufnahme im ECO-Modus	1 W
Steckdose	IEC-320-Buchse (C14), IEC-Stecker mitgeliefert
Kommunikation	VE.Direct (Bluetooth per Dongle), Fern-Ein/Aus
Schutz	Kurzschluss, Überlast, Batteriespannung zu hoch/zu niedrig, Übertemperatur, DC-Brummspannung
Batterieanschluss	Schraubklemmen, max. 25 mm²
Betriebstemperatur	-40 °C bis +65 °C, ab 40 °C Reduzierung 1,25 % je °C
Schutzklasse	IP21
Gehäuse	Stahl mit Kunststoffabdeckung, Blau RAL 5012
Abmessungen (H x B x T)	95 x 231 x 334 mm
Gewicht	5,5 kg
Normen	EN-IEC 60335-1, EN-IEC 62109-1, EN 55014-1/-2, IEC 61000-6-1/-2/-3, ECE R10-4
EAN	8719076047148

Lieferumfang

• 1x Victron Energy Phoenix Inverter 12/800 VE.Direct IEC 230 V (PIN121801100)
• 1x IEC-320-Stecker
• 1x Bedienungsanleitung

Nicht enthalten: Batteriekabel, Sicherung, VE.Direct-Bluetooth-Dongle.
