Victron SmartShunt IP65 2000A Batteriemonitor Bluetooth VE.Direct

Beschreibung

Der Victron SmartShunt IP65 2000A ist die größte Ausführung des vergossenen Batteriemonitors: Ein 2.000-A-Shunt im Minuskabel erfasst sämtliche Ströme der Batteriebank, die App zeigt Ladezustand, Restlaufzeit, Strom, Spannung und Energiebilanz. Durch IP65 darf er direkt am Batteriekasten, im Bilgenbereich oder im Außenschrank montiert werden.

Diese Variante im Vergleich: 2.000 A braucht nur, wer eine große Sammelschiene überwacht – etwa eine 48-V-Batteriebank mit drei MultiPlus-II im Dreiphasenbetrieb, ein gewerbliches Speichersystem oder eine 12-V-Bank mit mehreren parallelen Wechselrichtern. Für die meisten Insel- und Notstromanlagen ist der SmartShunt IP65 1000A ausreichend, für Wohnmobil und Gartenhaus der 500A oder der 300A.

• Echte Ah-Zählung mit ± 0,4 % – verlässlicher Ladezustand auch bei LiFePO4
• Bluetooth und VE.Direct eingebaut, keine Verkabelung zum Display
• Zusatzeingang für Starterbatterie, Mittelpunkt oder Temperatur
• Wasserdicht IP65 mit fest angeschlossenen Kabeln
• Stromaufnahme unter 1 mA

Für wen ist das Produkt gedacht?

• Wohnmobile, Kastenwägen und Boote mit Versorgungsbatterie: 2000 A decken 48-V-Großanlagen, Parallelsysteme und Boote mit Bugstrahlruder ab
• Lithiumbatterien: Ah-Zählung statt Spannungsraterei, Peukert 1,05 für LiFePO4 einstellbar
• Systeme mit Cerbo GX oder Venus OS: Ladezustand als Referenz für ESS, DVCC und VRM über VE.Direct

Die Reihe gibt es mit 300, 500, 1000 und 2000 A, jeweils als IP21-Standard und als wasserdichte IP65-Version. Wer ein Display mit Relais und akustischem Alarm braucht, wählt den BMV-712 Smart.

Vorteile und Grenzen

Gegenüber einer reinen Spannungsanzeige ist das ein grundlegender Unterschied: Die Spannung einer LiFePO4-Batterie bleibt zwischen 20 und 90 % Ladezustand nahezu konstant, ein Spannungsmesser sagt dort nichts aus. Der SmartShunt zählt stattdessen Amperestunden mit ± 0,4 % Genauigkeit und einer Auflösung von 10 mA, berücksichtigt Ladewirkungsgrad und Peukert-Exponent und synchronisiert sich automatisch, sobald die Batterie voll ist.

Die IP65-Ausführung ist wasser- und staubdicht: Die Elektronik sitzt in einem geschlossenen Gehäuse direkt auf dem Shunt, die Anschlüsse für Batterie-Plus und Zusatzeingang sind als zwei 1,5 m lange Kabel mit 1-A-Sicherung fest angeschlossen. Damit eignet sich der Monitor für Motorräume, offene Batteriekästen im Boot und Anhänger, wo ein IP21-Gerät nicht montiert werden darf.

Der Zusatzeingang misst wahlweise die Spannung einer zweiten Batterie (etwa der Starterbatterie), die Mittelpunktspannung einer in Reihe geschalteten Bank oder – mit dem optionalen Temperatursensor – die Batterietemperatur. Alarme für Unterspannung, Ladezustand, Temperatur und Mittelpunktsabweichung werden in der App gemeldet; ein programmierbares Relais und akustische Alarme wie beim BMV-712 gibt es nicht.

Welche Stromklasse brauche ich?

Faustregel: Wechselrichterleistung in Watt geteilt durch Batteriespannung und 0,9. Ein 2000-W-Wechselrichter an 12 V zieht rund 185 A → 300 oder 500 A; 3000 W an 12 V rund 280 A → 500 A; 5000 W an 24 V rund 230 A → 500 A; 5000 W an 12 V oder Bugstrahlruder → 1000 A; Parallelsysteme und große 48-V-Anlagen → 2000 A.

Einbau

• Position: Der Shunt kommt in das Minuskabel direkt am Batteriepol.
• Versorgung: Das rote Kabel mit Sicherung an Batterie-Plus; bei Mittelpunkt- oder Starterbatteriemessung das zweite Kabel an den entsprechenden Punkt.
• App: Batteriekapazität, Ladespannung, Schweifstrom und Peukert-Exponent in VictronConnect einstellen; danach einmal vollladen, damit sich der Monitor synchronisiert.
• GX-Gerät: VE.Direct-Kabel (optional) verbindet den SmartShunt mit Cerbo GX, dann erscheint der Ladezustand im VRM-Portal.

Hersteller-Nr. (MPN)	SHU065220050
Nennstrom (Shunt)	2000 A / 50 mV
Spannungsbereich Stromversorgung	6,5 – 70 V DC
Batteriespannung	12, 24 und 48 V (bis 70 V)
Stromaufnahme	< 1 mA
Batteriekapazität	1 – 9999 Ah einstellbar
Zusatzeingang	zweite Batterie, Mittelpunkt oder Temperatur (Sensor optional)
Genauigkeit Strom / Spannung	± 0,4 % / ± 0,3 %
Auflösung Strom / Spannung / Ah	0,01 A / 0,01 V / 0,1 Ah
Ladezustand / Restlaufzeit	± 0,1 % / ± 1 min
Offset	< 40 mA
Kommunikation	Bluetooth (VictronConnect), VE.Direct
Alarme	in der App und am GX-Gerät; kein Relais, kein Summer
Anschlüsse	M10-Bolzen für Batterie- und Lastkabel

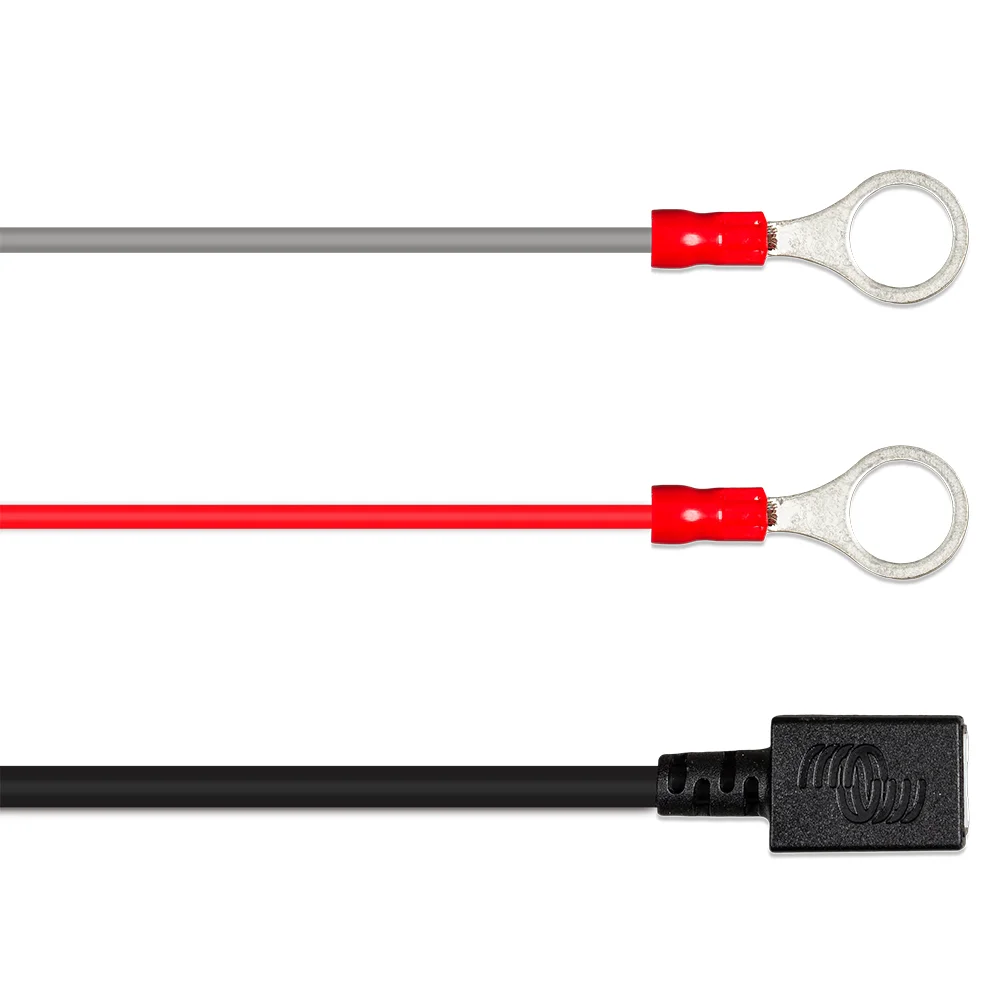

Kabel Plus / Zusatzeingang	2 x 1,5 m fest angeschlossen, 1-A-Sicherung
Betriebstemperatur	-40 °C bis +50 °C
Temperaturmessbereich	-20 °C bis +50 °C (mit Sensor)
Schutzklasse	IP65
Abmessungen (H x B x T)	68 x 168 x 100 mm
Normen	EN 60335-1, EN-IEC 61000-6-1/-2/-3, EN 50498 (Automotive)
EAN	8719076057918

Lieferumfang

• 1x Victron Energy SmartShunt IP65 2000A/50mV (SHU065220050)
• 2x Anschlusskabel 1,5 m mit 1-A-Sicherung (fest angeschlossen)
• 1x Kurzanleitung

Nicht enthalten: Temperatursensor, VE.Direct-Kabel, Batteriekabel.
