Victron SmartShunt IP65 1000A Batteriemonitor Bluetooth VE.Direct

Beschreibung

Der Victron SmartShunt IP65 1000A ist ein vergossener, wassergeschützter Batteriemonitor ohne Display: Er sitzt im Minuskabel der Batterie, misst jeden Lade- und Entladestrom bis 1.000 A und berechnet daraus Ladezustand, Restlaufzeit und Energiedurchsatz. Die Werte erscheinen per Bluetooth in der VictronConnect-App oder über VE.Direct auf einem GX-Gerät.

Diese Variante im Vergleich: Die 1.000-A-Ausführung ist für große Anlagen gedacht: 48-V-Systeme mit mehreren MultiPlus-II, 24-V-Boote mit Bugstrahlruder oder 12-V-Installationen, in denen Wechselrichter und Ladegeräte zusammen dauerhaft mehr als 400 A ziehen. Für ein Wohnmobil oder ein Gartenhaus mit einem Wechselrichter bis 3.000 W reicht der SmartShunt IP65 500A, für kleine Anlagen der SmartShunt IP65 300A; ganz große Sammelschienen bedient der SmartShunt IP65 2000A.

• Echte Ah-Zählung mit ± 0,4 % – verlässlicher Ladezustand auch bei LiFePO4
• Bluetooth und VE.Direct eingebaut, keine Verkabelung zum Display
• Zusatzeingang für Starterbatterie, Mittelpunkt oder Temperatur
• Wasserdicht IP65 mit fest angeschlossenen Kabeln
• Stromaufnahme unter 1 mA

Für wen ist das Produkt gedacht?

• Wohnmobile, Kastenwägen und Boote mit Versorgungsbatterie: 1000 A decken große Banken mit Wechselrichtern ab 3000 W ab
• Lithiumbatterien: Ah-Zählung statt Spannungsraterei, Peukert 1,05 für LiFePO4 einstellbar
• Systeme mit Cerbo GX oder Venus OS: Ladezustand als Referenz für ESS, DVCC und VRM über VE.Direct

Die Reihe gibt es mit 300, 500, 1000 und 2000 A, jeweils als IP21-Standard und als wasserdichte IP65-Version. Wer ein Display mit Relais und akustischem Alarm braucht, wählt den BMV-712 Smart.

Vorteile und Grenzen

Gegenüber einer reinen Spannungsanzeige ist das ein grundlegender Unterschied: Die Spannung einer LiFePO4-Batterie bleibt zwischen 20 und 90 % Ladezustand nahezu konstant, ein Spannungsmesser sagt dort nichts aus. Der SmartShunt zählt stattdessen Amperestunden mit ± 0,4 % Genauigkeit und einer Auflösung von 10 mA, berücksichtigt Ladewirkungsgrad und Peukert-Exponent und synchronisiert sich automatisch, sobald die Batterie voll ist.

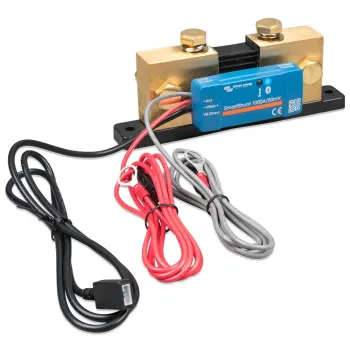

Die IP65-Ausführung ist wasser- und staubdicht: Die Elektronik sitzt in einem geschlossenen Gehäuse direkt auf dem Shunt, die Anschlüsse für Batterie-Plus und Zusatzeingang sind als zwei 1,5 m lange Kabel mit 1-A-Sicherung fest angeschlossen. Damit eignet sich der Monitor für Motorräume, offene Batteriekästen im Boot und Anhänger, wo ein IP21-Gerät nicht montiert werden darf.

Der Zusatzeingang misst wahlweise die Spannung einer zweiten Batterie (etwa der Starterbatterie), die Mittelpunktspannung einer in Reihe geschalteten Bank oder – mit dem optionalen Temperatursensor – die Batterietemperatur. Alarme für Unterspannung, Ladezustand, Temperatur und Mittelpunktsabweichung werden in der App gemeldet; ein programmierbares Relais und akustische Alarme wie beim BMV-712 gibt es nicht.

Welche Stromklasse brauche ich?

Faustregel: Wechselrichterleistung in Watt geteilt durch Batteriespannung und 0,9. Ein 2000-W-Wechselrichter an 12 V zieht rund 185 A → 300 oder 500 A; 3000 W an 12 V rund 280 A → 500 A; 5000 W an 24 V rund 230 A → 500 A; 5000 W an 12 V oder Bugstrahlruder → 1000 A; Parallelsysteme und große 48-V-Anlagen → 2000 A.

Einbau

• Position: Der Shunt kommt in das Minuskabel direkt am Batteriepol.
• Versorgung: Das rote Kabel mit Sicherung an Batterie-Plus; bei Mittelpunkt- oder Starterbatteriemessung das zweite Kabel an den entsprechenden Punkt.
• App: Batteriekapazität, Ladespannung, Schweifstrom und Peukert-Exponent in VictronConnect einstellen; danach einmal vollladen, damit sich der Monitor synchronisiert.
• GX-Gerät: VE.Direct-Kabel (optional) verbindet den SmartShunt mit Cerbo GX, dann erscheint der Ladezustand im VRM-Portal.

Hersteller-Nr. (MPN)	SHU065210050
Nennstrom (Shunt)	1000 A / 50 mV
Spannungsbereich Stromversorgung	6,5 – 70 V DC
Batteriespannung	12, 24 und 48 V (bis 70 V)
Stromaufnahme	< 1 mA
Batteriekapazität	1 – 9999 Ah einstellbar
Zusatzeingang	zweite Batterie, Mittelpunkt oder Temperatur (Sensor optional)
Genauigkeit Strom / Spannung	± 0,4 % / ± 0,3 %
Auflösung Strom / Spannung / Ah	0,01 A / 0,01 V / 0,1 Ah
Ladezustand / Restlaufzeit	± 0,1 % / ± 1 min
Offset	< 20 mA
Kommunikation	Bluetooth (VictronConnect), VE.Direct
Alarme	in der App und am GX-Gerät; kein Relais, kein Summer
Anschlüsse	M10-Bolzen für Batterie- und Lastkabel
Kabel Plus / Zusatzeingang	2 x 1,5 m fest angeschlossen, 1-A-Sicherung
Betriebstemperatur	-40 °C bis +50 °C
Temperaturmessbereich	-20 °C bis +50 °C (mit Sensor)
Schutzklasse	IP65
Abmessungen (H x B x T)	68 x 168 x 75 mm
Normen	EN 60335-1, EN-IEC 61000-6-1/-2/-3, EN 50498 (Automotive)
EAN	8719076057901

Lieferumfang

• 1x Victron Energy SmartShunt IP65 1000A/50mV (SHU065210050)
• 2x Anschlusskabel 1,5 m mit 1-A-Sicherung (fest angeschlossen)
• 1x Kurzanleitung

Nicht enthalten: Temperatursensor, VE.Direct-Kabel, Batteriekabel.
