Victron Shunt 2000A/50mV Mess-Shunt für Batteriemonitor BMV
124,90 €
Versandkostenfreiinkl. 19 % MwSt. versandkostenfrei
Art.-Nr. OF8-67-008635EAN 8719076026204
- 2000 A Dauerstrom für große Anlagen
- Gleiche Genauigkeit wie der Original-Shunt
- Massive Messingblöcke, sichere Verschraubung
Lieferzeit: 7–12 Werktage
Auf Lager
Beschreibung
Der Shunt 2000A/50mV (MPN SHU202050200) ersetzt den mitgelieferten 500-A-Shunt der Batteriemonitore BMV-700, BMV-702 und BMV-712 Smart , wenn in der Anlage dauerhaft mehr als 500 A fließen – etwa bei großen Wechselrichtern an 12 V, Bugstrahlrudern, Ankerwinden oder parallelen Batteriebanken. Bei 2000 A fällt am Shunt eine Spannung von 50 mV ab; der Monitor wird in der App oder am Display auf den neuen Shunt-Wert umgestellt und misst danach mit unveränderter Genauigkeit.
- 2000 A Dauerstrom für große Anlagen
- Gleiche Genauigkeit wie der Original-Shunt
- Massive Messingblöcke, sichere Verschraubung
Für wen ist das Produkt gedacht?
- BMV-Betreiber mit Wechselrichtern ab 5000 W an 12 V oder 10 kW an 24 V
- Boote mit Bugstrahlruder oder Ankerwinde auf der Versorgungsbank
- Parallelbanken und Fahrzeuge mit hohen Ladeströmen (Lichtmaschinen > 300 A)
- Werkstätten: Strommessung 50 mV/2000 A für beliebige Messgeräte
Vorteile und Grenzen
Vorteile
- 2000 A Dauerstrom für große Anlagen
- Gleiche Genauigkeit wie der Original-Shunt
- Massive Messingblöcke, sichere Verschraubung
Grenzen
- Nur für BMV-Monitore mit separatem Shunt, nicht für SmartShunt
- Batteriekabel mit passenden Ringösen nötig
- Ohne BMV-Steckverbinder – wird vom Original-Shunt übernommen

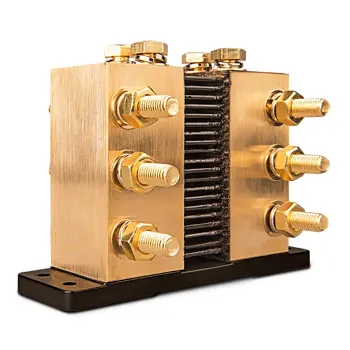

Der Shunt besteht aus einem Manganin-Messwiderstand zwischen zwei Messingblöcken mit M12-Bolzen für die Batteriekabel. Die Sense-Leitungen zum BMV-Leiterplatten-Steckverbinder werden an den kleinen Schraubanschlüssen abgegriffen; der Steckverbinder des Original-Shunts wird umgesetzt.
Hinweis: SmartShunt-Modelle haben den Shunt fest integriert – dort wird bei höheren Strömen das passende SmartShunt-Modell mit 1000 oder 2000 A gewählt. Dieser Mess-Shunt ist für die BMV-Reihe mit separater Display-Einheit gedacht.
Welchen Strom muss der Shunt tragen?
Maßgeblich ist der höchste Dauerstrom im Minuskabel: Wechselrichterleistung geteilt durch Batteriespannung und Wirkungsgrad 0,9, plus gleichzeitig laufende Gleichstromverbraucher, plus – in Gegenrichtung – der größte Ladestrom. Ein 5000-W-Wechselrichter an 12 V zieht rund 460 A, an 24 V rund 230 A; ein 3000-W-Gerät an 12 V etwa 280 A. Dazu kommen Bugstrahlruder (300 bis 600 A) oder Ankerwinden. Liegt die Summe dauerhaft über 500 A, ist dieser Shunt die richtige Wahl; für 12-V-Anlagen mit 5000 W plus Bugstrahlruder oder parallele 48-V-Banken kommt das 2000-A-Modell in Frage. Kurze Spitzen von wenigen Sekunden dürfen den Nennstrom überschreiten, der Spannungsabfall am Shunt steigt dann proportional.
Praxisbeispiel
Ein Segelboot mit 24-V-Versorgungsbank, 5000-W-Wechselrichter und Bugstrahlruder: Der Wechselrichter zieht bis 230 A, das Strahlruder bis 350 A, gleichzeitig möglich sind rund 580 A. Der BMV-712 bleibt als Anzeige an der Navigation, der 500-A-Shunt weicht dem Modell mit höherem Nennstrom, der Steckverbinder wird umgesetzt und der Shunt-Wert im BMV angepasst – die Messung bleibt auf 0,4 % genau.
Einbau
- Shunt ins Minuskabel am Batteriepol setzen, Lastseite mit allen Verbrauchern und Ladegeräten verbinden.
- Leiterplatten-Steckverbinder des BMV vom 500-A-Shunt abnehmen und am neuen Shunt montieren (Sense-Schrauben).
- Im BMV: Shunt-Strom und Shunt-Spannung (2000 A / 50 mV) einstellen, danach Kapazität und Synchronisation prüfen.
Aufbau und Genauigkeit
Der Messwiderstand besteht aus Manganin, einer Kupfer-Mangan-Nickel-Legierung mit nahezu temperaturunabhängigem Widerstand – deshalb bleibt die Messung zwischen -40 und +50 °C stabil. Die Messingblöcke führen den Laststrom und nehmen die Ringösen der Batteriekabel auf; die kleinen Sense-Schrauben greifen den Spannungsabfall unmittelbar am Widerstand ab, damit Übergangswiderstände der Kabelschuhe nicht in die Messung eingehen. Beim Umbau bleiben deshalb die Batteriekabel großzügig dimensioniert (50 mm² und mehr bei diesen Strömen) und die Verschraubung mit dem vorgeschriebenen Drehmoment angezogen.
| Hersteller-Nr. (MPN) | SHU202050200 |
|---|---|
| Nennstrom / Spannungsabfall | 2000 A / 50 mV |
| Widerstand | 25.000 mΩ |
| Bolzen | M12 |
| Kompatibel mit | BMV-700, BMV-702, BMV-712 Smart (Shunt-Wert im Monitor einstellbar) |
| Abmessungen (H x B x T) | 65 x 160 x 85 mm |
| Gewicht | 1,5 kg |
| EAN | 8719076026204 |
Lieferumfang
- 1x Victron Energy Shunt 2000A/50mV (SHU202050200)
