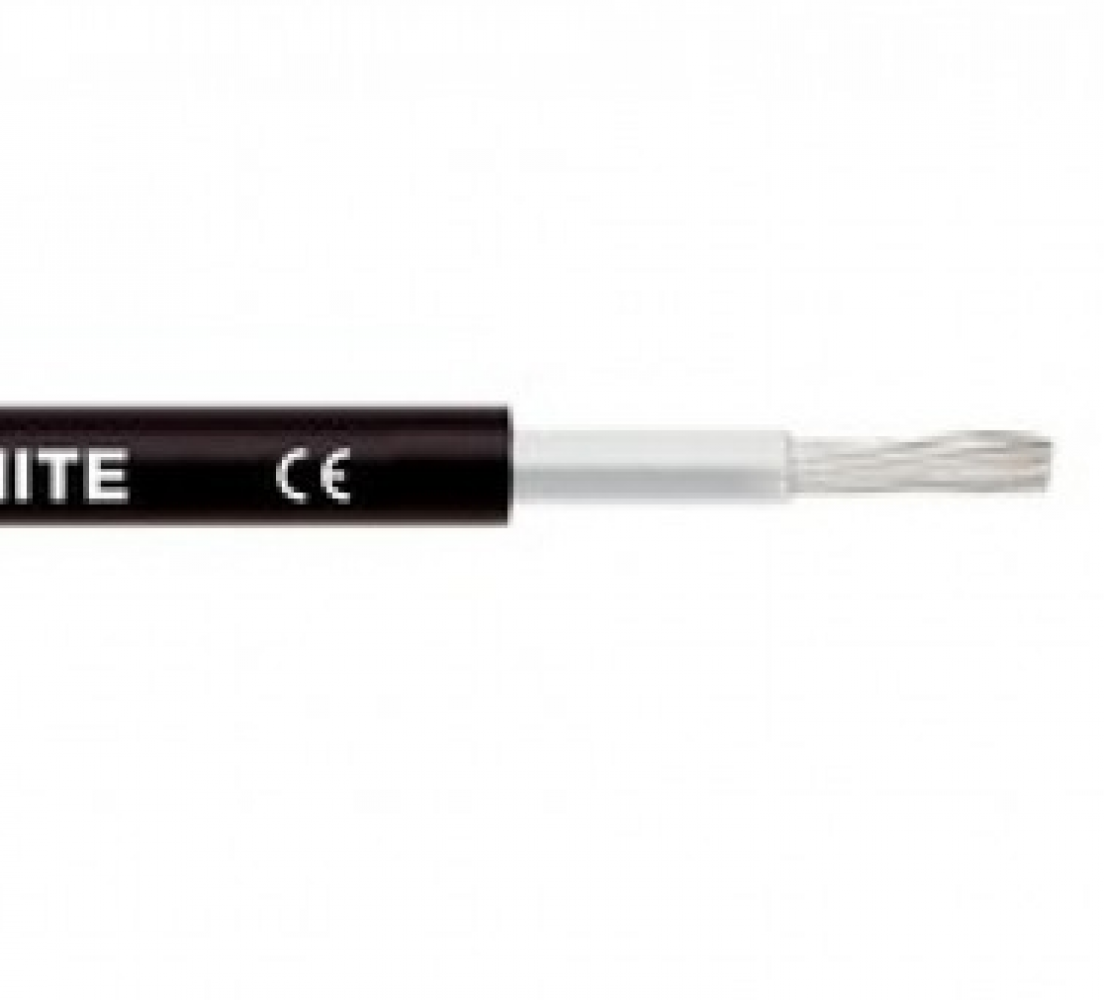

Solarkabel 1x4mm² für Außenmontage Lapp ÖLFLEX© SOLAR XLR-R 1X4 WH/BK
0,96 €
0,96 € / m
inkl. 0 % MwSt. zzgl. Versandkosten
Bei Vorkasse nur 0,94 € – 2 % Rabatt
Art.-Nr. OF8-01-006300EAN 4044777179121
Lieferzeit: ca. 2–5 Werktage
Auf Lager
Beschreibung
ÖLFLEX® SOLAR XLR-R Leitungen sind witterungs-, abrieb- und UV-beständige Photovoltaikleitungen. Diese halogenfreien, doppelt isolierten und vernetzten Solarleitungen eignen sich für die ständige Verwendung im Freien zur Verbindung von geerdeten und nicht geerdeten Photovoltaikanlagen. Sie werden sowohl zur Verkabelung von Solarmodulen untereinander, sowie zur Verbindung der einzelnen Modulreihen und des Wechselrichters verwendet. Die Leitung ist vom TÜV Rheinland nach 2 PfG 1169/08.2007 (PV1-F) Bauart geprüft.
Wichtige Produkteigenschaften:
| Leitungsquerschnitt | 1×4 mm |
|---|---|
| Hersteller | Lapp Kabel |
| Farbe Außenisolierung | Schwarz |
| Farbe Innenisolierung | Weiß |
XLR-R Solarleitungen von Lapp können grundsätzlich in für Erdverlegung geeignete Schutzrohre im Erdreich verlegt werden, wenn sichergestellt ist, dass kein dauerhafter Kontakt mit Wasser besteht und Staunässe sicher abgeführt wird. Die Verlegung der Leitungen im Erdreich sowie die korrekte Ausführung des Kabelgrabens muss VDE 0100 Teil 520 oder vergleichbaren Normen entsprechen, um Beschädigungen des Schutzrohrs und die dauerhafte Aussetzung der Kabel- und Leitungen mit eindringendem Wasser zu verhindern. Langzeitige, permanente Lagerung sowie dauerhafter Betrieb der Leitungen in bzw. unter Wasser ist nicht zulässig.

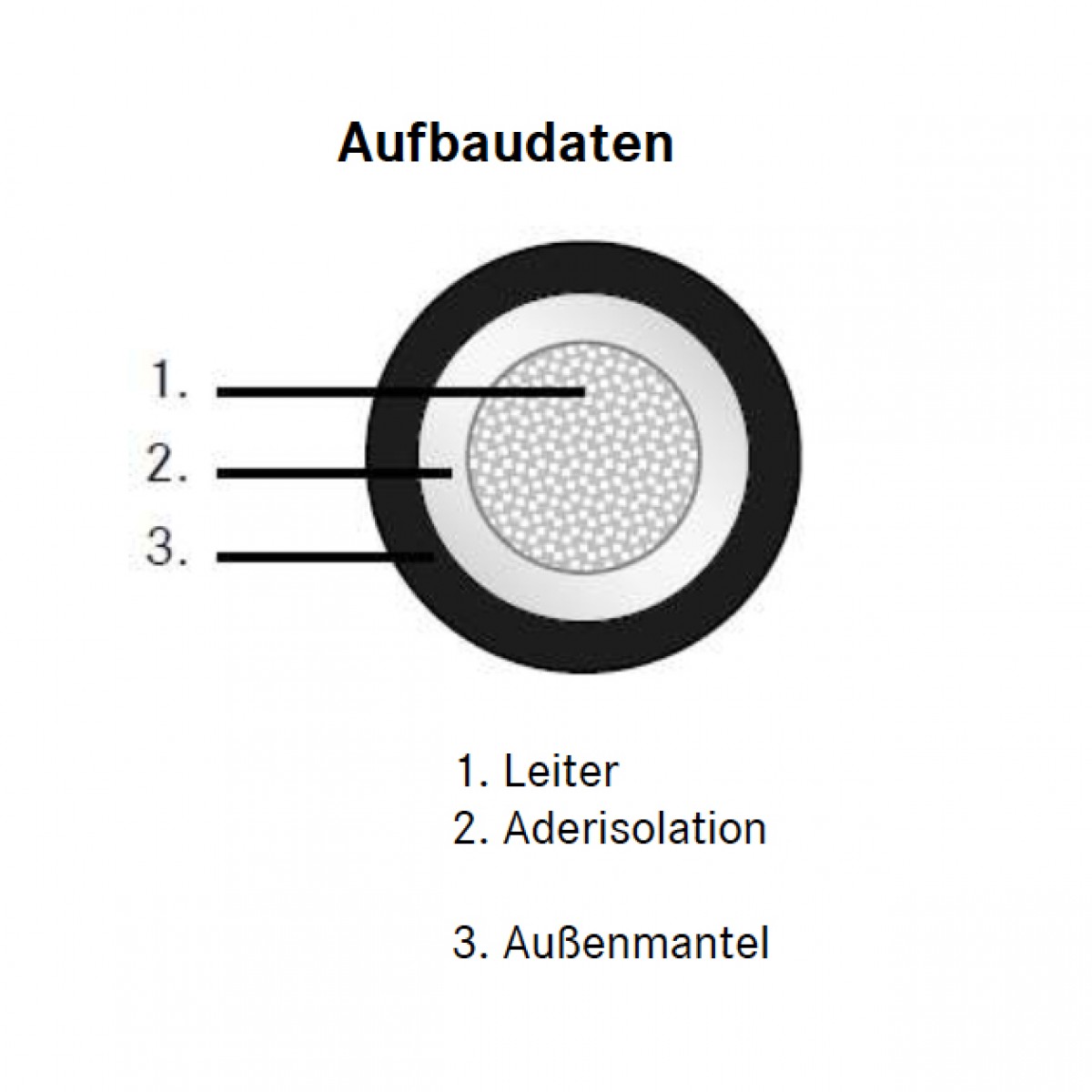

Leiteraufbau
- 1. Leiter: Feindrähtige Litze aus verzinnten Cu-Drähten, gemäß IEC 60228, Klasse 5
- 2. Aderisolation: Elektronenstrahlvernetzes Polyolefin Co-Polymer
- 3. Außenmantel Elektronenstrahlvernetzes Polyolefin Co-PolymervAußenmantelfarbe: schwarz bzw. schwarz mit rotem oder blauem Streifen
Elektrische Eigenschaften
| Nennspannung | U0 /U nach IEC AC 600/1000 V DC 900/1500 V |
|---|---|
| Max. zulässige Systemspannung | 1,8 kV DC (Leiter/Leiter, nicht geerdetes System) gemäß TÜV 2 PfG 1169/08.2007 Prüfspannung AC 6,5 kV |
Thermische Eigenschaften
| Temperaturbereich festverlegt | -40° C bis +120° C max. Leitertemperatur (gemäß EN 60216-2) |
|---|---|
| Temperaturbereich gemäß festverlegt | -40 °C bis +90 °C Umgebungstemperatur TÜV 2 PfG 1169/08.2007 |
| Verlegetemperatur flexibel | max. -25 °C |
| Wärmedruckbeständigkeit | gemäß EN 60811-3-1 |
| Feuchte-Wärme-Prüfung | gemäß EN 60068-2-78 bei 85 % Luftfeuchtigkeit |
Mechanische Eigenschaften
| Mindestbiegeradius gelegentlich bewegt | 15 x Leitungsdurchmesser |
|---|---|
| festverlegt | 5 x Leitungsdurchmesser |
| Dynamische Durchdringung | gemäß DKE Anforderungsprofil PV1-F AK 411.2.3 Anhang F |
| Weiterreiß-Widerstand | gemäß DKE Anforderungsprofil PV1-F AK 411.2.3 Anhang G |
| Prüfung der Reißfestigkeit und Dehnung | gemäß EN 60811 |
Chemische Eigenschaften
| Witterungs- / UV-Beständigkeit | gemäß HD 605/A1 |
|---|---|
| Ozonbeständigkeit | gemäß EN 50396 |
| Halogenfreiheit | gemäß EN 50267 |
| Brandverhalten flammwidrig | nach IEC 60332-1-2 |
| Säure- und Laugenbeständigkeit | gemäß EN 60811-2-1 (Oxalsäure und Natronlauge) |
| Artikelnummer | OF8-01-006300 |
|---|---|
| EAN | 4044777179121 |
