60A MPPT Solar Laderegler Victron SmartSolar 150/60-Tr 12V 24V 36V 48V

Beschreibung

Der MPPT Laderegler 150/60 von Victron Energy (MPN SCC115060211) lädt 12V-, 24V-, 36V- und 48V-Batterien mit bis zu 60 A und nimmt Solarstrings bis 150 V Leerlaufspannung auf. An einem 48V-Speicher verarbeitet er bis zu 3.440 W Modulleistung. Die Batteriespannung erkennt er selbstständig, Bluetooth ist ab Werk eingebaut. Der SmartSolar 150/60-Tr passt zu großen Inselanlagen in Haus, Werkstatt oder Ferienhaus mit langen Modulsträngen. An einer 12-V-Batterie verarbeitet er rund 860 W Modulleistung, an 24 V rund 1.720 W.

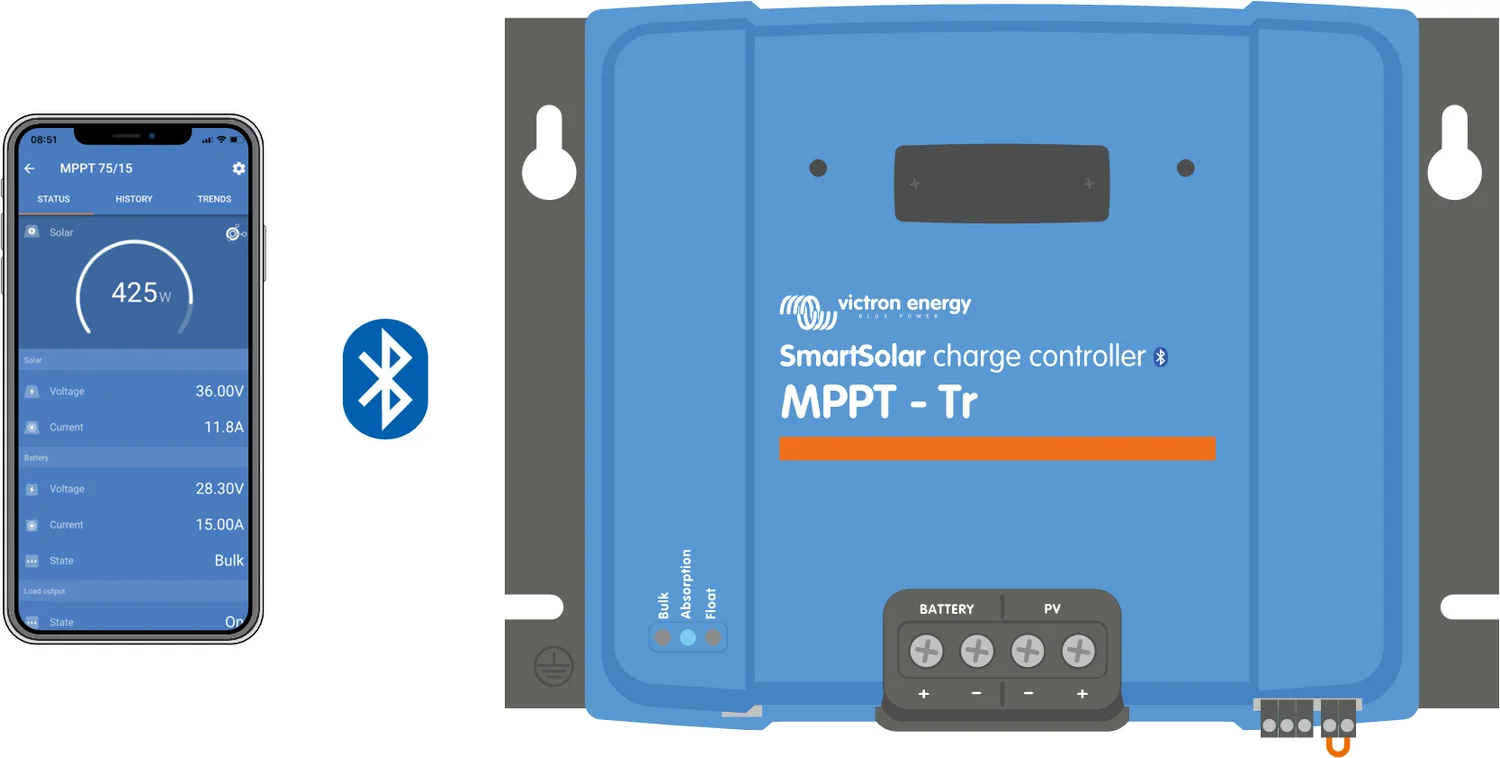

• Bluetooth ab Werk, kein Dongle notwendig
• Programmierbares Relais und Fern-Ein/Aus serienmäßig
• Ein Gerät für 12 V bis 48 V
• 98 % Wirkungsgrad, lüfterlos und geräuschlos
• MPP-Erkennung auch bei Teilverschattung
• Schraubklemmen bis 35 mm² für dicke Batteriekabel

Für wen ist das Produkt gedacht?

• Wohnmobil- und Expeditionsfahrzeug-Ausbauer mit großer Dachfläche und 24V-Bordnetz
• Bootseigner mit LiFePO4-Bank und VE.Bus BMS, das den Regler bei Bedarf abschaltet
• Betreiber von Inselanlagen an Hütten, Werkstätten und Stallungen im 24V- oder 48V-Betrieb
• Aufbauer von 48V-Hausspeichern bis 3.440 W PV-Leistung an einem einzigen Regler
• Anlagen mit Lastmanagement, bei denen das programmierbare Relais Verbraucher oder einen Generator ansteuert
• Bestehende Victron-Systeme, die den Regler per VE.Direct an ein GX-Gerät und das VRM-Portal anbinden

Wer unterhalb von rund 1.700 W am 24V-System bleibt, fährt mit dem SmartSolar 150/45 günstiger. Wer mehr als 150 V Leerlaufspannung im String plant, braucht die 250V-Klasse.

Einsatzmöglichkeiten

• 24V-Inselanlage mit sechs Modulen: Sechs 285-W-Module ergeben 1.710 W und lasten den Regler am 24V-System praktisch vollständig aus. Zwei Module in Reihe bleiben auch bei Frost sicher unter der 150V-Grenze.
• 48V-Speicher am Nebengebäude: Bis 3.440 W PV an einem Gerät – das spart gegenüber zwei kleineren Reglern Verkabelung und Platz auf der Montageplatte.
• Boot mit VE.Bus BMS: Die Fern-Ein/Aus-Klemme wird direkt vom BMS angesteuert und trennt die Ladung, sobald eine Zelle die Grenzwerte verlässt.
• Lastmanagement per Relais: Das Relais lässt sich in der App auf Batteriespannung, Ladezustand oder Uhrzeit programmieren und schaltet so einen Verbraucher oder eine Warnleuchte.
• Erweiterung einer bestehenden Anlage: Bis zu zehn SmartSolar-Regler synchronisieren ihre Ladephasen über VE.Smart Networking per Bluetooth.
• Fernbetreute Anlage: Über VE.Direct an einem Cerbo GX oder Ekrano GX landen Ertrag, Ladezustand und Historie im VRM-Portal.

Vorteile und Grenzen

Das Kürzel Tr steht für die Ausführung mit Schraubklemmen bis 35 mm² auf PV- und Batterieseite. Die MC4-Variante desselben Geräts bringt stattdessen zwei MC4-Steckerpaare mit und ist rund 30 mm höher. Elektrisch sind beide identisch.

Gegenüber den kleineren 150er-Reglern bringt dieses Modell zwei Funktionen mit, die in größeren Anlagen den Unterschied machen: ein programmierbares Relais und eine ferngesteuerte Ein-/Aus-Schaltung über einen zweipoligen Stecker, etwa für ein VE.Bus BMS.

Hersteller-Nr. (MPN)	SCC115060211
Hersteller-Teilenummer (MPN)	SCC115060211
Batteriespannung	12 / 24 / 48 V automatische Erkennung (36 V per Software-Tool)
Nennladestrom	60 A
Nominale PV-Leistung	12 V: 860 W / 24 V: 1.720 W / 36 V: 2.580 W / 48 V: 3.440 W
Maximale PV-Leerlaufspannung	150 V absoluter Höchstwert (kälteste Bedingungen), 145 V für Einschalten und Betrieb
Max. Kurzschlussstrom der Solaranlage	50 A
Maximaler Wirkungsgrad	98 %
Eigenverbrauch	unter 35 mA bei 12 V, 20 mA bei 48 V
Konstantspannung (Absorption)	14,4 / 28,8 / 57,6 V, regulierbar
Erhaltungsspannung (Float)	13,8 / 27,6 / 41,4 / 55,2 V, regulierbar
Ausgleichsspannung	16,2 / 32,4 / 48,6 / 64,8 V, regulierbar
Ladealgorithmus	mehrstufig adaptiv, acht vorprogrammierte Profile über Drehschalter, Display, VE.Direct oder Bluetooth
Temperaturkompensation	-16 / -32 / -64 mV pro °C, interner Temperatursensor
Datenkommunikation	Bluetooth integriert, VE.Direct-Port
Ferngesteuerte Ein-/Aus-Schaltung	ja, über 2-poligen Stecker (z. B. VE.Bus BMS)
Programmierbares Relais	DPST, 240 VAC / 4 A, DC 4 A bis 35 VDC bzw. 1 A bis 60 VDC
Parallelbetrieb	bis zu 10 Geräte über Bluetooth synchronisierbar
Schutzfunktionen	PV-Verpolung, Ausgangskurzschluss, Übertemperatur mit Leistungsreduzierung, PV-Rückstrom
Betriebstemperatur	-30 °C bis +60 °C, voller Nennausgang bis 40 °C
Maximale Höhe	5.000 m, voller Nennausgang bis 2.000 m
Schutzart	IP43 elektronische Bauteile, IP22 Anschlussbereich
PV- und Batterieanschluss	Schraubklemmen bis 35 mm² / AWG2
Maße (H x B x T)	185 x 250 x 95 mm
Gewicht	3 kg
Kühlung	passiv über Kühlkörper, kein Lüfter
Gehäusefarbe	Blau RAL 5012
Gespeicherte Trends	46 Tage Batteriespannung, -strom, -temperatur, PV-Spannung und PV-Strom
Normen	EN/IEC 62109-1, UL 1741, CSA C22.2
EAN	8719076051381

Lieferumfang

• 1x Victron SmartSolar MPPT 150/60-Tr Solarladeregler (SCC115060211)
• 1x Bedienungsanleitung

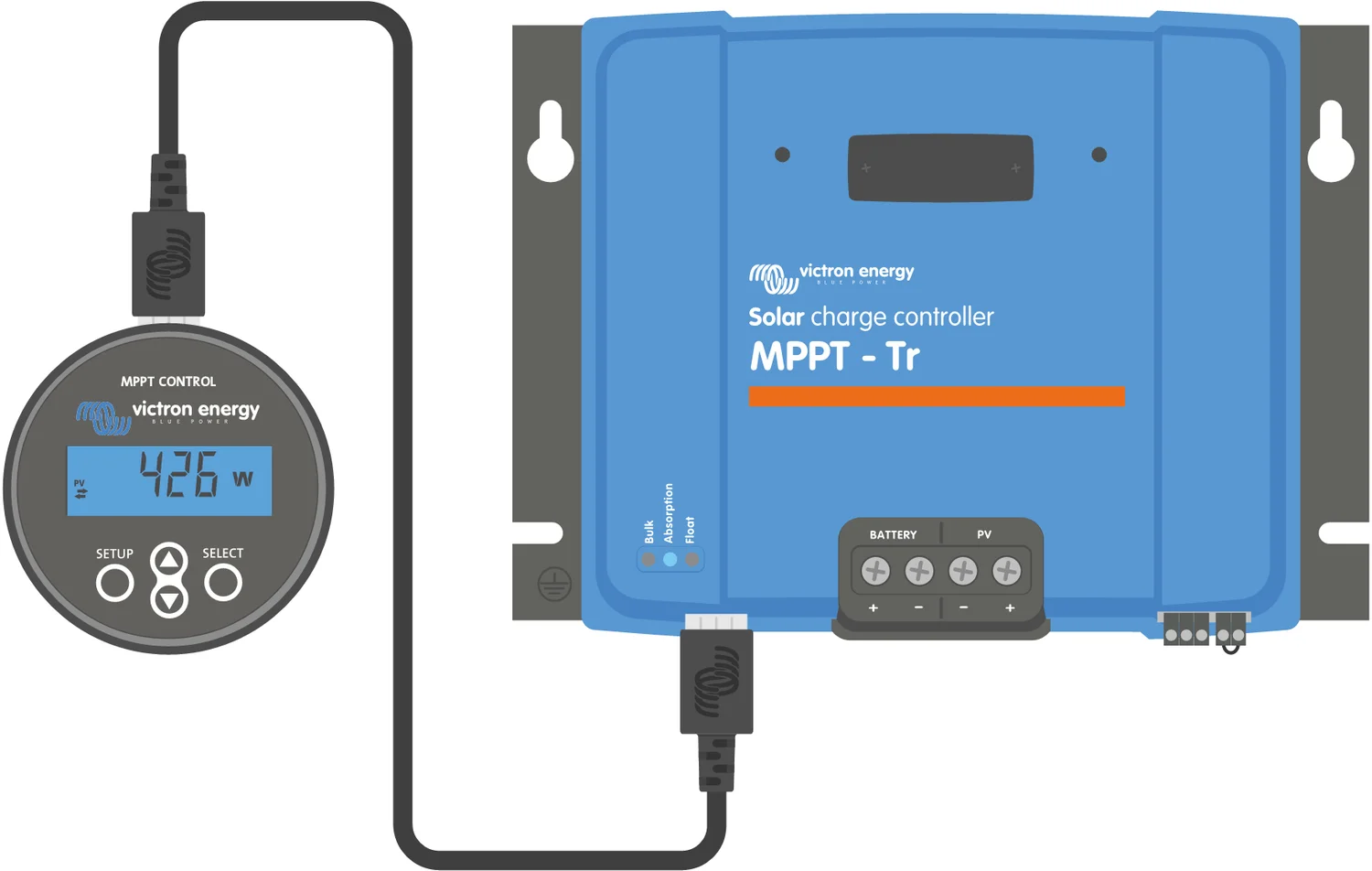

Nicht enthalten und separat erhältlich: einsteckbares SmartSolar-Display, MPPT Control Fernanzeige, VE.Direct-Kabel, VE.Direct-USB-Schnittstelle, Smart Battery Sense sowie Solar- und Batteriekabel.
