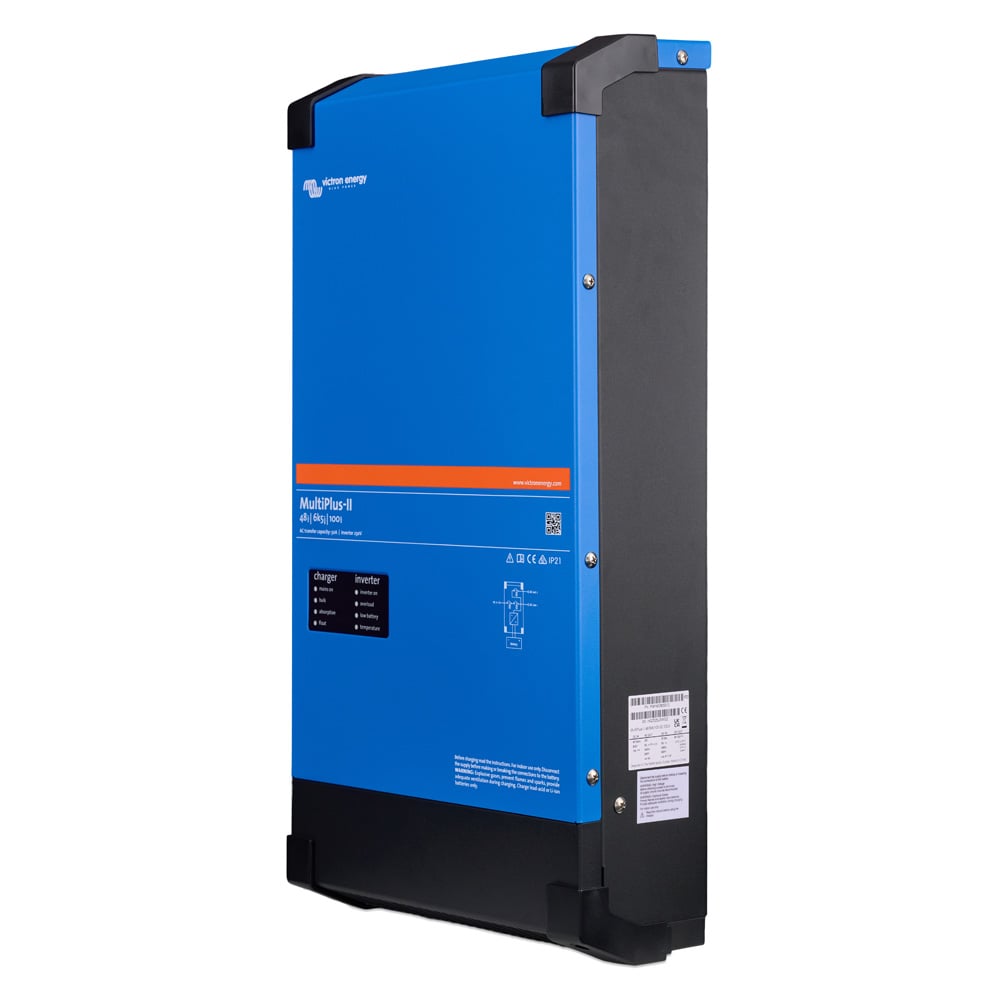

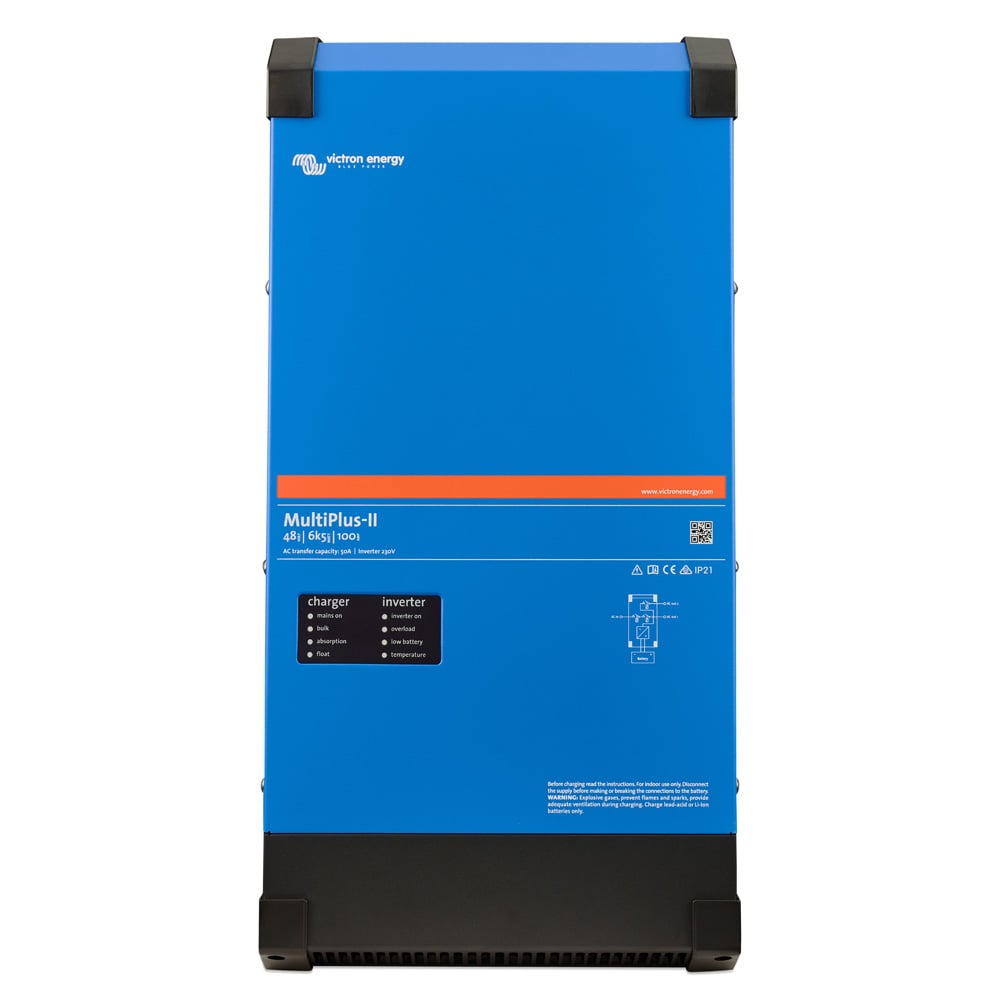

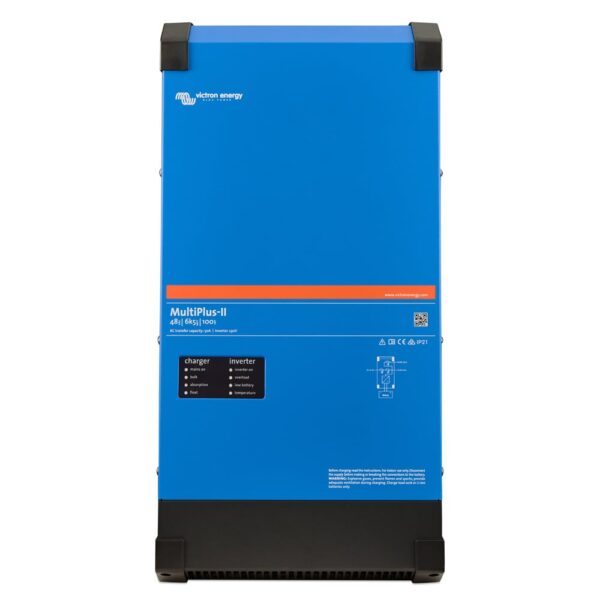

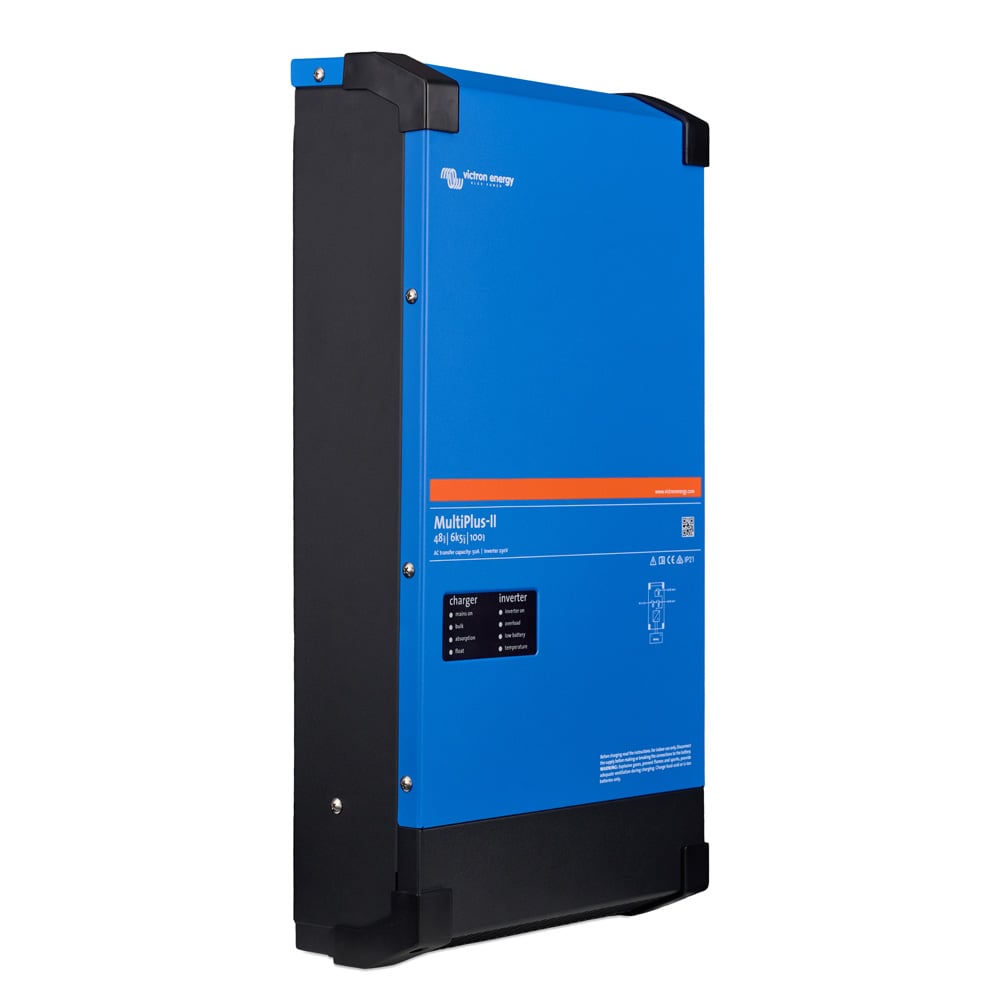

6000W 48V Sinus Wechselrichter Victron MultiPlus-II 48/6k5/100-50

Beschreibung

Der MultiPlus-II 48/6k5/100-50 (MPN PMP482605012) von Victron vereint einen 48-V-Sinus-Wechselrichter mit 6000 W Dauerleistung bei 25 °C und 11000 W Spitzenleistung, ein 100-A-Batterieladegerät und einen 50-A-Transferschalter in einem Gerät. Über VE.Bus lässt sich das Gerät mit einem GX-Gerät wie dem Cerbo GX an das VRM-Portal anbinden. Damit ist der MultiPlus-II 48/6k5/100-50 die zentrale Einheit für 48-V-Inselanlagen in Haus, Werkstatt oder Hütte.

• 6000 W Dauerleistung und 11000 W Spitze bei 230 V
• 100-A-Ladegerät und 50-A-Transferschalter in einem Gerät
• PowerControl und PowerAssist für schwache Netz- oder Generatoranschlüsse
• VE.Bus-Schnittstelle für Systemintegration und Fernüberwachung
• Parallel- und Drei-Phasen-Betrieb über VE.Bus

Für wen ist der Victron MultiPlus-II 48/6k5/100-50 gedacht?

• Inselanlagen mit 48V-Batteriebank: Kompressor, Heizlüfter und Backofen aus der Batterie, mit Generator oder Landstrom als Ergänzung
• Anschlüsse mit begrenzter Leistung: PowerControl begrenzt den Strom am Eingang, PowerAssist ergänzt Lastspitzen aus der Batterie
• Anlagen mit Solarertrag: kombinierbar mit Solar-Ladereglern auf der Gleichstromseite oder mit netzgekoppelten PV-Wechselrichtern auf der Wechselstromseite
• Anlagen mit Fernüberwachung: mit einem GX-Gerät wie dem Cerbo GX lassen sich die Betriebsdaten im VRM-Portal speichern und einsehen

Vorteile und Grenzen

Das Gerät ist für stationäre Anlagen gebaut: Stahlgehäuse in Blau (RAL 5012) und Lüfterkühlung für Betrieb von -40 °C bis +65 °C. Der maximale Wirkungsgrad beträgt 96 %.

Der Eigenverbrauch bleibt niedrig: 28 W im Normalbetrieb ohne Last, 18 W im AES-Modus und 8 W im Suchmodus. Die Konfiguration erfolgt vor Ort oder aus der Ferne mit der VEConfigure-Software.

Welche Verbraucher laufen daran?

Mit 6000 W Dauerleistung bei 25 °C (5700 W bei 40 °C, 4600 W bei 65 °C) betreibt der MultiPlus-II 48/6k5/100-50 gleichzeitig mehrere Großverbraucher wie Kompressor, Heizlüfter, Waschmaschine und Werkzeug, solange die Summe der Leistungen unter der Dauerleistung bleibt. Motoren und Kompressoren brauchen beim Anlauf das Zwei- bis Dreifache ihrer Nennleistung; das deckt die Spitzenleistung von 11000 W für eine Minute ab.

Laden, PowerControl und PowerAssist

Am Gerät lässt sich ein maximaler Netz- oder Generatorstrom einstellen. Der MultiPlus-II nutzt zum Laden der Batterie nur den Strom, der nach den angeschlossenen Verbrauchern übrig ist (PowerControl). Außerdem ergänzt er bei kurzen Lastspitzen eine zu schwache Quelle sofort aus der Batterie (PowerAssist).

Das Ladegerät liefert bis zu 100 A bei 25 °C und 95 A bei 40 °C; die Konstantspannung beträgt 57,6 V, die Erhaltungsspannung 55,2 V und der Speichermodus 52,8 V.

Batteriestrom und Laufzeit

Faustregel für die Batterie: Batteriestrom = Wechselstromleistung geteilt durch 48 V und durch den Wirkungsgrad. Ein Verbraucher mit 6000 W zieht damit rund 138,9 A. Eine LiFePO4-Batterie mit der empfohlenen Mindestkapazität von 250 Ah liefert diese Last etwa 1,8 Stunden, eine AGM-Batterie mit 50 % nutzbarer Kapazität nur die Hälfte.

50 W Dauerlast	1,2 A aus der Batterie = 1,2 Ah je Betriebsstunde
100 W Dauerlast	2,3 A aus der Batterie = 2,3 Ah je Betriebsstunde
300 W Dauerlast	6,9 A aus der Batterie = 6,9 Ah je Betriebsstunde
500 W Dauerlast	11,6 A aus der Batterie = 11,6 Ah je Betriebsstunde
1000 W Dauerlast	23,1 A aus der Batterie = 23,1 Ah je Betriebsstunde
2000 W Dauerlast	46,3 A aus der Batterie = 46,3 Ah je Betriebsstunde
6000 W Dauerlast	138,9 A aus der Batterie = 138,9 Ah je Betriebsstunde

Parallel und drei Phasen

Über die VE.Bus-Schnittstelle lassen sich bis zu sechs Geräte parallel schalten; drei Geräte desselben Modells bilden ein Drei-Phasen-System.

Technische Daten

Hersteller-Nr. (MPN)	PMP482605012
Batteriespannung	48 V
Empfohlene DC-Sicherung (Victron)	250 A
Empfohlener Batteriekabel-Querschnitt, Leitungslänge 0–5 m	70 mm²
Empfohlener Batteriekabel-Querschnitt, Leitungslänge 5–10 m	95 mm²
DC-Eingangsspannungsbereich	38 – 60 V
Dauerleistung bei 25 °C	6000 W (6500 VA)
Dauerleistung bei 40 °C	5700 W
Dauerleistung bei 65 °C	4600 W
Spitzenleistung	11000 W (1 Minute)
Ausgangsspannung	230 V AC ± 2 %, 50 Hz ± 0,1 % (60 Hz einstellbar)
Maximaler Wirkungsgrad	96 %
Null-Last-Leistung	28 W
Null-Last-Leistung AES-Modus	18 W
Null-Last-Leistung Suchmodus	8 W
Ladegerät: AC-Eingangsspannung	187 – 265 V, 45 – 65 Hz
Ladespannung (Konstantspannung)	57,6 V
Erhaltungsladespannung	55,2 V
Speichermodus	52,8 V
Maximaler Batterieladestrom	100 A bei 25 °C, 95 A bei 40 °C
Transferschalter / max. AC-Eingangsstrom	50 A
PowerControl und PowerAssist	ja
Zusatzausgang	ja (32 A)
Externer Wechselstromsensor (optional)	100 A
Kompatible Batterietypen	Lithium, Blei-Säure, Zink-Brom und weitere (bei passender Ladegerät-Konfiguration)
Batterietemperatursensor	optional (Bestellnummer ASS000001000)
Schnittstellen	VE.Bus, 2 x COM-Port für allgemeine Nutzung
Programmierbares Relais	ja
Fern-Ein/Aus	ja
Schutz	Ausgangskurzschluss, Überlast, Batteriespannung zu hoch/zu niedrig, Übertemperatur, 230 V am Wechselrichterausgang, zu hohe Brummspannung

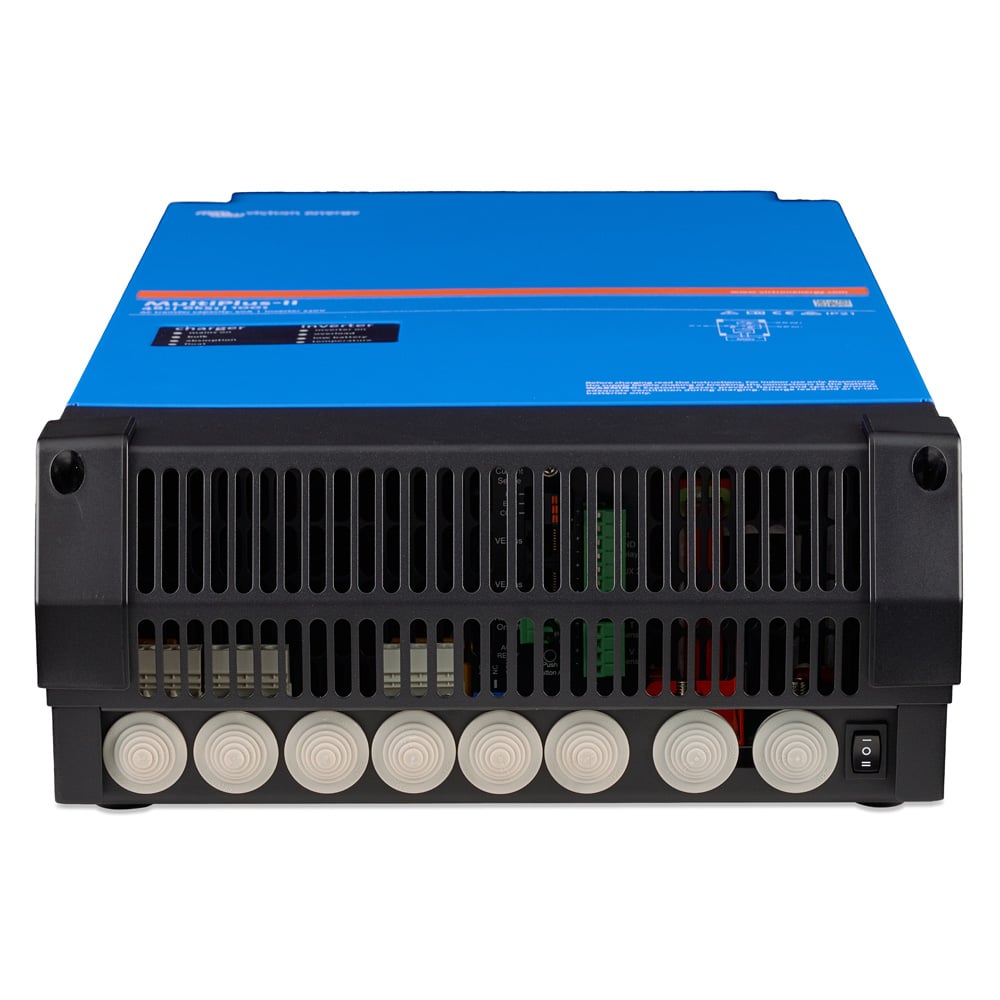

Betriebstemperatur	-40 °C bis +65 °C, Gebläselüftung
Luftfeuchtigkeit	max. 95 %, nicht kondensierend
Maximale Höhe	4000 m (ab 2000 m mit 1 % Leistungsreduzierung je 100 m)
Gehäuse	Stahl, Blau RAL 5012
Schutzklasse	IP21
Abmessungen (H x B x T)	644 x 320 x 150 mm
Gewicht	29 kg
EAN	8719076065982

Lieferumfang

• 1x Victron Energy MultiPlus-II 48/6k5/100-50 230 V (PMP482605012)
• 1x Bedienungsanleitung

Nicht enthalten: externer Wechselstromsensor, Sicherung, Batterie- und 230-V-Kabel, MK3-USB-Interface.
