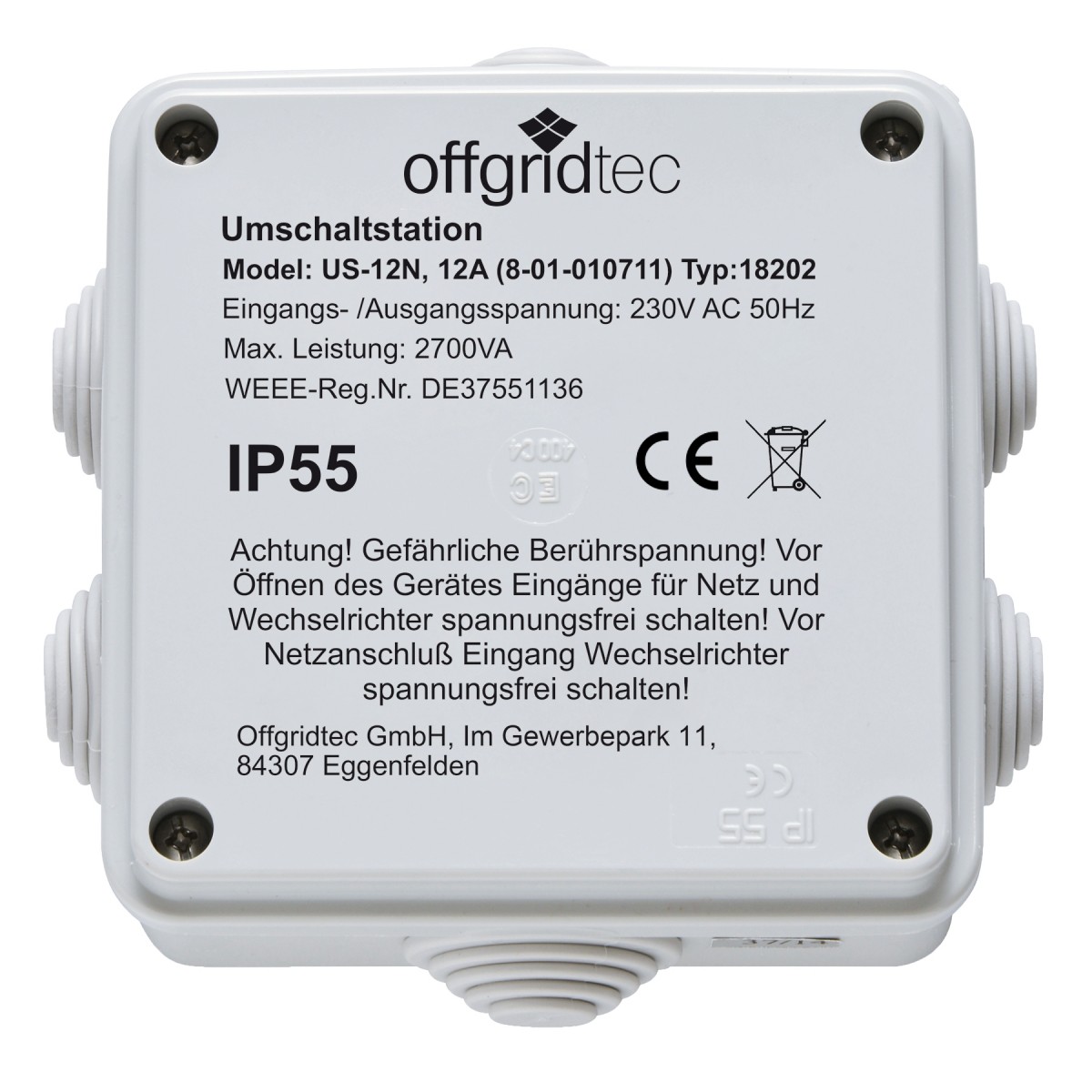

230V AC Umschaltstation Netzvorrangschaltung USV US230/12 12A 2700W
66,09 €
inkl. 19 % MwSt. zzgl. Versandkosten
Bei Vorkasse nur 64,77 € – 2 % Rabatt
Art.-Nr. OF8-01-010710EAN 4250497806616
- Umschaltung Netz/Wechselrichter
- 12 A, bis 2.700 VA
- Vorrangquelle per Anschluss wählbar
Lieferzeit: ca. 2–5 Werktage
Auf Lager
Beschreibung
Umschaltstationen ermöglichen es Ihnen, unterbrechungsfrei 230V Verbraucher aus zwei unterschiedlichen Spannungsquellen zu bedienen. Typischerweise handelt es sich hier um einen Wechselrichter und das öffentliche Stromnetz
- Solar-Inselanlagen
- Service- und Nutzfahrzeuge
- Wohnmobile und Caravans
- Segelboote und andere Wasserfahrzeuge

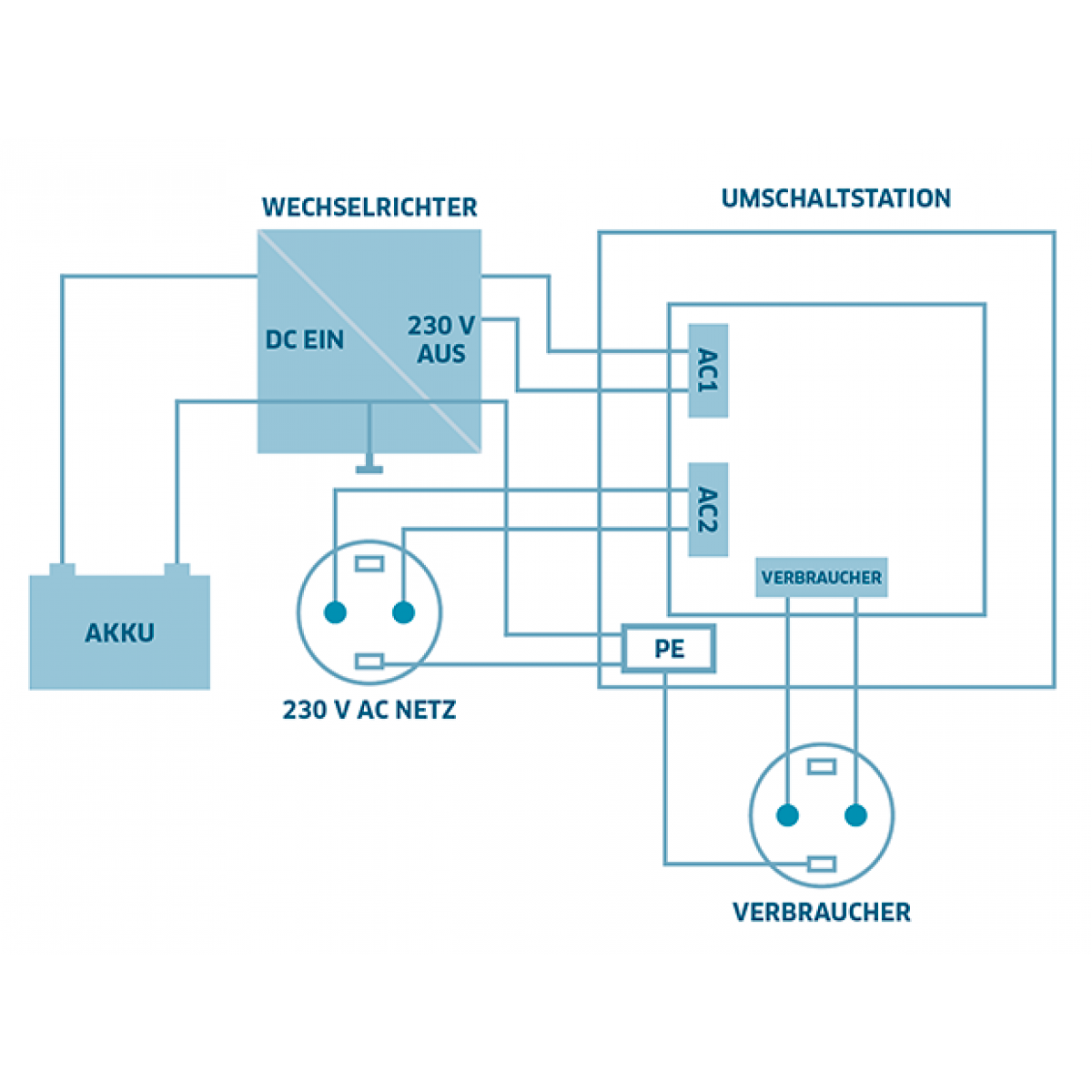

- Das 230 V AC Netz wird mit dem Eingang AC2 (höhere Priorität) verbunden
- D.h. der Akku wird geschont und der Wechselrichter gleichzeitig vor Fremdspannung geschützt.
- Erst wenn AC2 stromlos wird, schaltet der Eingang AC1 die Stromversorgung über Akku und Wechselrichter zu
- Der Wechselrichter wird mit dem Eingang AC2 (höhere Priorität) verbunden
- D.h. der Strom wird primär über den Wechselrichter aus dem Akku entnommen (z.B. beim Einsatz von Solar- Inselsystemen)
- Erst wenn der Wechselrichter wegen Tiefentladeschutz abschaltet, wird das 230 V AC Netz über den Eingang AC1 zugeschaltet
Für wen ist das Produkt gedacht?
- Solar-Inselanlagen: Wechselrichter vorrangig, Netz als Reserve
- Haus mit Notstrom: Netz vorrangig, der Wechselrichter springt ein
- Wohnmobil und Boot: Landstrom oder Wechselrichter automatisch
Vorteile und Grenzen
Vorteile
- Vorrangquelle über die Anschlussbelegung wählbar
- Bis 12 A bzw. 2.700 VA
- Schützt den Wechselrichter vor Fremdspannung
Grenzen
- Kurze Umschaltpause – PCs können neu starten
- Kein Ladegerät integriert
Lieferumfang
1x Umschaltstation, Erdungsklemme, Bedienungsanleitung, DE, GB, FR, NL
Mit der Prioritätenschaltung können Sie bestimmen, welche Stromquelle bevorzugt genutzt werden soll – fällt diese Spannungsquelle weg, wird unterbrechungsfrei auf die Ersatzstromquelle umgeschaltet.
Die Verwendung hochwertigster Relais garantiert einerseits eine besonders präzise Umschaltschwelle, andererseits ist ihr Wechselrichter optimal vor Rückeinspeisung von Fremdspannung geschützt.
Technische Daten
- Eingangsspannung: 230VAC, 50/60Hz
- Eingangsstrom (max.): 12A
- Ausgangsspannung: 230VAC, 50/60Hz
- Leistung (max.): 2700VA
- Umschaltzeit: 1-2 Sekundenli>
- Sicherung: F 15A / 250V
- Schutz: Überlast, Kurzschluss
- Gehäuse: Kunststoff
- Schutzart: IP55
- Eingänge: Schraubklemmen
- Abmessungen: (LxBxH): 120 x 120 x 58mm
- Gewicht: 250g
Häufige Fragen
Welche Quelle hat Vorrang?
Die Quelle am Eingang AC2. Hängt dort das Netz, wird der Akku geschont; hängt dort der Wechselrichter, wird vorrangig Solarstrom genutzt.
Wie viel Leistung kann ich schalten?
Bis 12 A, das entspricht 2.700 VA bei 230 V.
Was ist im Lieferumfang?
Umschaltstation, Erdungsklemme und Bedienungsanleitung.
Wer darf die Umschaltstation anschließen?
Der Anschluss an das 230-V-Netz gehört in die Hand einer Elektrofachkraft.
