2x 5m MC4 zu MC4 Verbindungskabel 6mm² rot/schwarz Verlängerung

Beschreibung

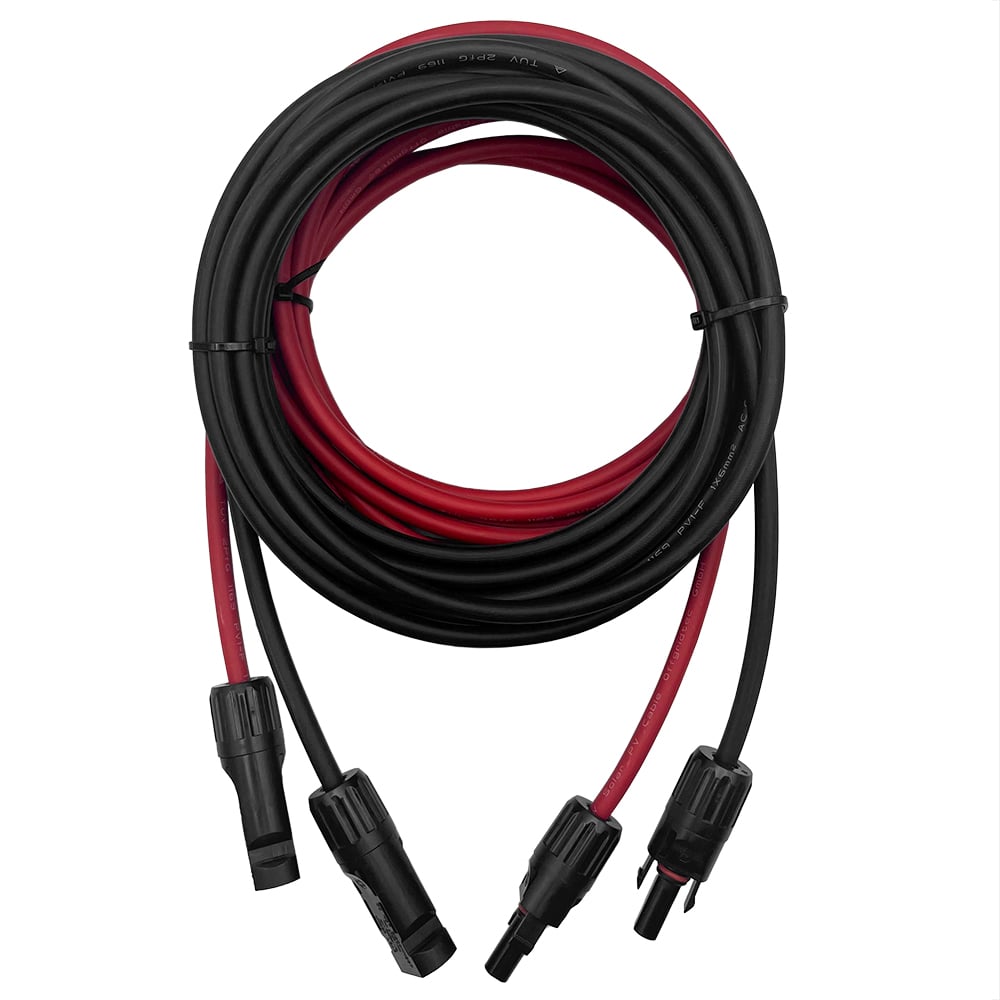

Dieses Kabelpaar verlängert Plus- und Minusleitung einer Solaranlage in einem Zug um 5 m: zwei Solarkabel mit je 6 mm², eines rot, eines schwarz, jeweils mit MC4-Stecker auf der einen und MC4-Buchse auf der anderen Seite . Die Farbkennzeichnung verhindert Verwechslungen zwischen Plus und Minus, wenn die Kabel im Fahrzeug oder unter dem Dach verlegt sind.

• Komplettes Paar für Plus und Minus in einem Artikel
• Farbcodierung Rot/Schwarz gegen Verpolung

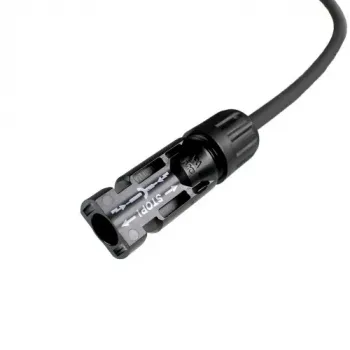

• Originale Stäubli-MC4-Verbinder, zugfest gecrimpt
• 6 mm² – geringer Spannungsfall auch bei 12 V
• 1000 V DC, IP67 gesteckt, UV-beständig

Für wen ist das Produkt gedacht?

• Wohnmobil- und Kastenwagenausbauer, die Plus und Minus vom Dach bis zum Laderegler in einem Rutsch verlängern wollen
• Powerstation-Nutzer, deren Modul weiter von der Station entfernt steht als das Modulkabel reicht
• Gartenhäuser und Inselanlagen mit Modul auf dem Dach und Technik im Innenraum
• Installateure, die Rot und Schwarz für eine eindeutige Kennzeichnung bevorzugen

Wer nur eine Ader verlängern muss, findet die einadrigen MC4-Verlängerungskabel in 1 m bis 10 m im Shop. Wer eine 2x5m-Leitung mit offenen Enden zum Laderegler sucht, greift zum 2x 5m 6mm² Profi-Verbindungskabel.

Einsatzmöglichkeiten

• Dach zum Laderegler im Wohnmobil: Beide Adern durch die Dachdurchführung, dann per MC4 an ein Verbindungskabel mit offenen Enden.
• Modul zur Powerstation: Verlängerung zwischen Modul und dem MC4- oder XT60-Solareingang einer großen Powerstation.
• Strang-Verlängerung: Nach dem letzten Modul einer Reihenschaltung weiter zur Anlagentechnik.
• Y-Verteiler-Zuleitung: Zusammengeführte Module über das Paar zur Technik führen.

Vorteile und Grenzen

Konfektioniert wird das Kabel in der Offgridtec-Manufaktur in Niederbayern: Die Steckverbinder sind Originale von Stäubli (früher Multi-Contact), gecrimpt mit Spezialwerkzeug, damit die Verbindung zugfest bleibt und der Witterung über Jahre standhält.

Die strahlenvernetzten Solarkabel sind für 1000 V ausgelegt, UV-beständig und für Jahrzehnte im Freien gedacht. Der Spannungsfall bleibt mit 6 mm² klein: Bei 10 A über die 5 m lange Hin- und Rückleitung sind es 0.29 V oder 2.4 % bei 12 V.

Warum rot und schwarz?

Bei Gleichstrom ist die Polarität entscheidend: Ein vertauschter Anschluss am Laderegler kann dessen Elektronik zerstören. Mit rotem Plus- und schwarzem Minuskabel ist die Zuordnung auch nach Jahren auf einen Blick klar – besonders dort, wo mehrere Leitungen parallel laufen.

Hersteller-Teilenummer	8-01-017740-005
Kabellänge	2x 5 m
Leiterquerschnitt	6 mm² je Ader, Kupfer feindrähtig
Bauart	2 einzelne Kabel, rot und schwarz
Bestückung	je Kabel 1x MC4-Stecker + 1x MC4-Buchse
Steckverbinder	Original Stäubli MC4, 1000 V, 30 A
Kabeltyp	strahlenvernetztes Solarkabel, doppelt isoliert
Maximale Spannung	1000 V DC
Schutzart gesteckt	IP67 (ungesteckt IP2X)
Temperaturbereich	-40 °C bis +90 °C
UV-Beständigkeit	ja
Fertigung	Offgridtec-Manufaktur, Niederbayern
EAN	4262440564474

5 A (ca. 60 W bei 12 V)	0.15 V Spannungsfall = 1.2 %
10 A (ca. 120 W bei 12 V)	0.29 V Spannungsfall = 2.4 %
15 A (ca. 180 W bei 12 V)	0.44 V Spannungsfall = 3.6 %
20 A (ca. 240 W bei 12 V)	0.58 V Spannungsfall = 4.9 %

Die Werte gelten für das komplette Paar als Hin- und Rückleiter. Bei 24-V-Anlagen halbiert sich der Prozentwert, bei 48 V viertelt er sich.

Lieferumfang

• 1x Offgridtec MC4 Verlängerungskabel 5 m, 6 mm², rot
• 1x Offgridtec MC4 Verlängerungskabel 5 m, 6 mm², schwarz

Nicht enthalten: MC4-Entriegelungsschlüssel, Y-Verteiler, Dachdurchführung.
