12 Volt Solar-Set 130 Watt Bausatz Solaranlage
Dieses günstige 130 Watt Set zum Selbstbau verzichtet auf vorgefertigte Kabel und setzt auf einfache Laderegler-Technik. Das Ergebnis ist ein unschlagbarer Preis, für den Sie ein 130 Watt Offgridtec Mono Solarmodul, ein Victron PWM light 20A 12V Laderegler ,15m 4mm² Solarkabel und MC-4Stecker für den Zusammenbau Ihrer Anlage erhalten. Zusätzlich legen wir auch noch die Basic-Version unseres Batterieverbindungskabels bei.

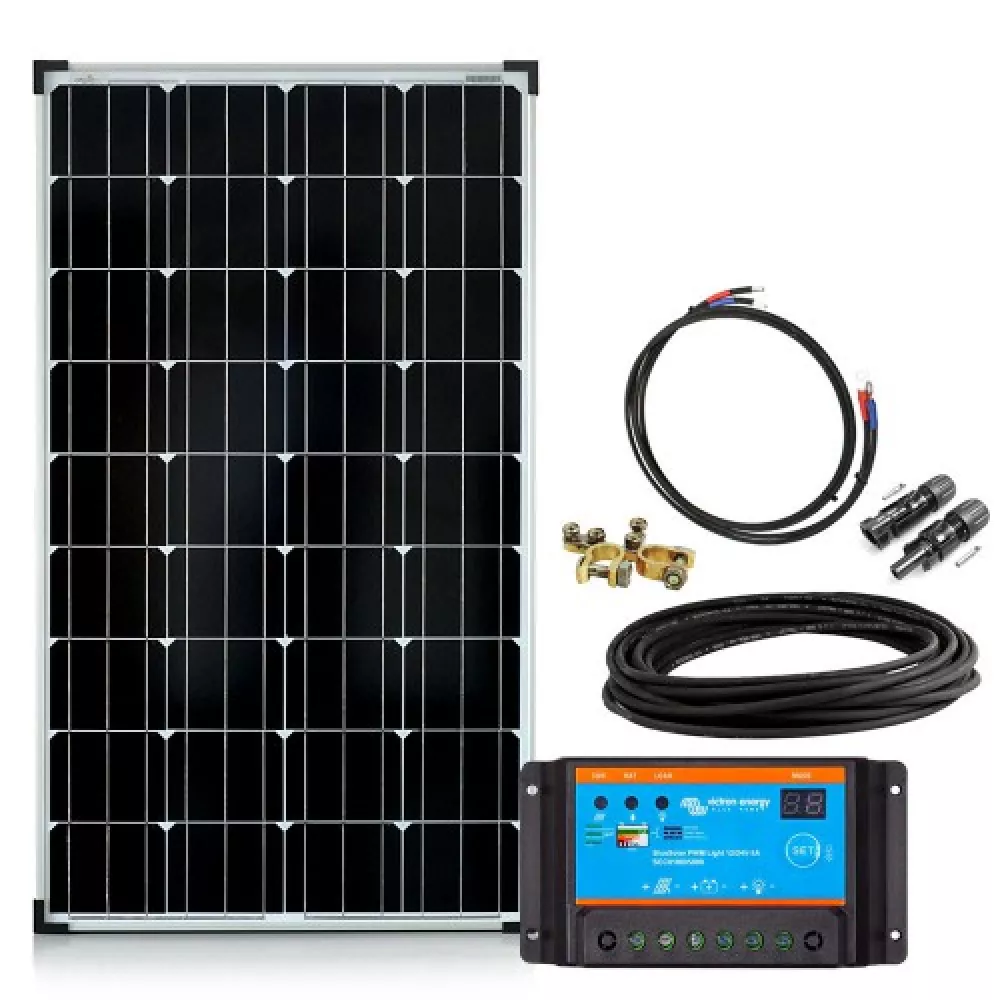

Der 130 Watt Solarbausatz - das ist drin
- 1 x 130 Watt Solarmodul V2 Mono von Offgridtec - 018390

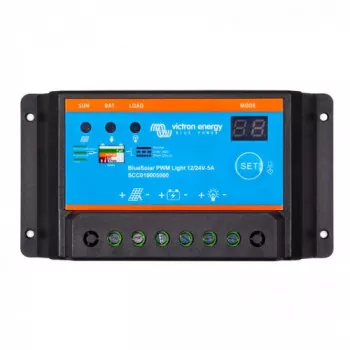

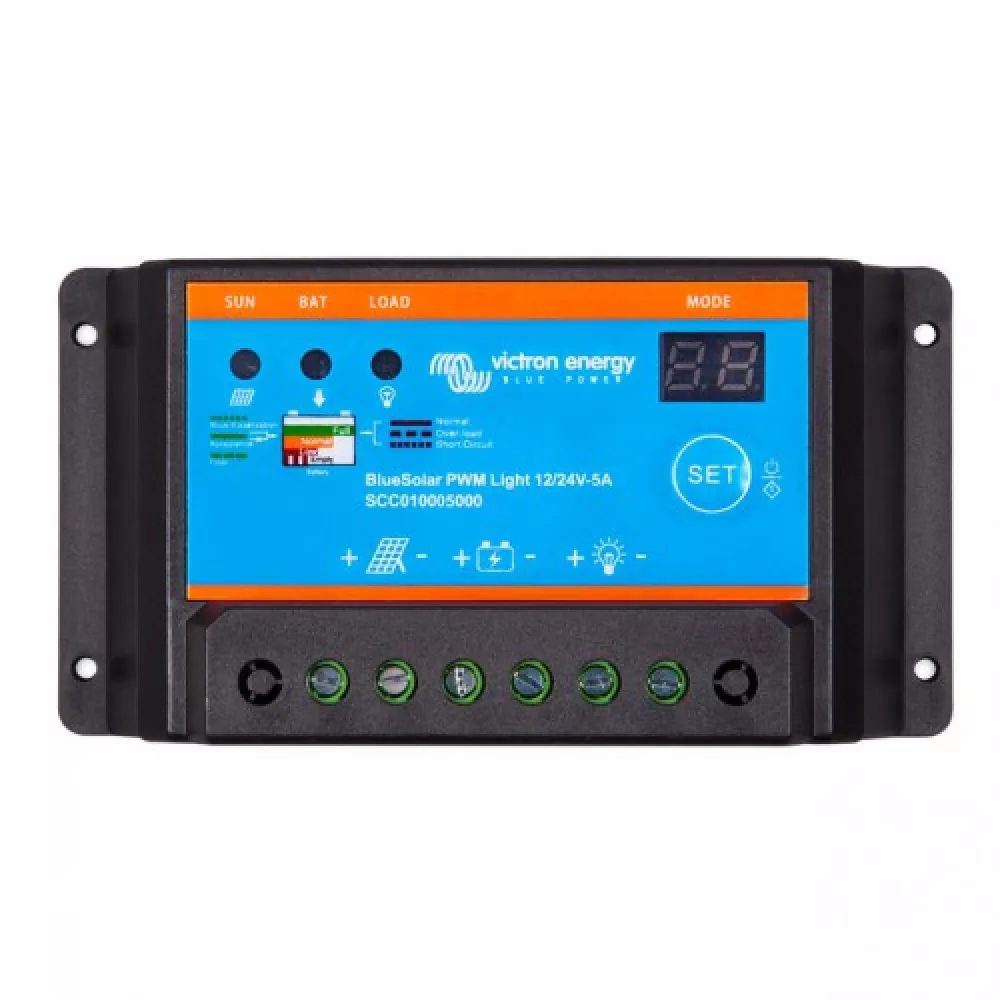

- 1x Victron PWM light 20A 12V
- 1,5m 6mm² Batteriekabel mit Flachsicherungshalter, 30A Sicherung und Polklemmen
- Offgridtec Abzweigbuchsen Y-Stecker (Paar)

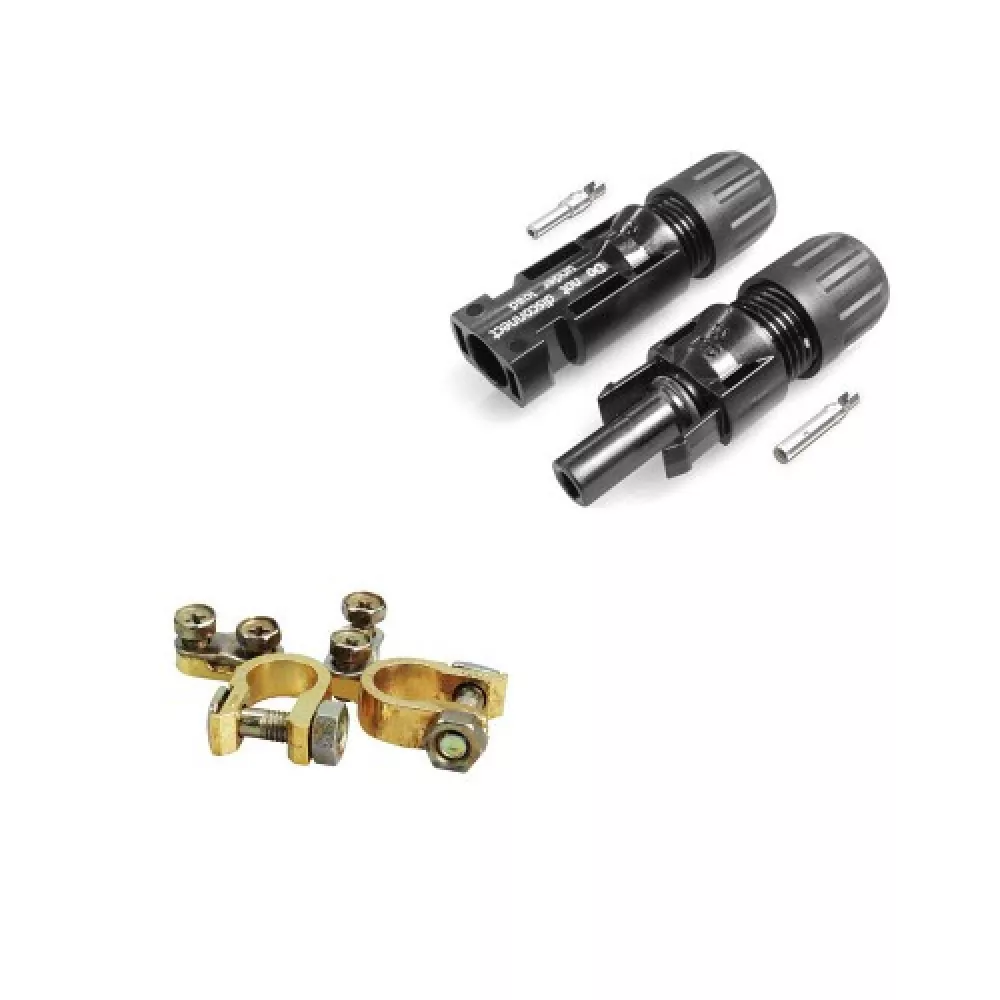

- Solarverbinder Stecker Paar - Buchse + Stecker 4-6mm² Typ 4 PV-KBT4/6I

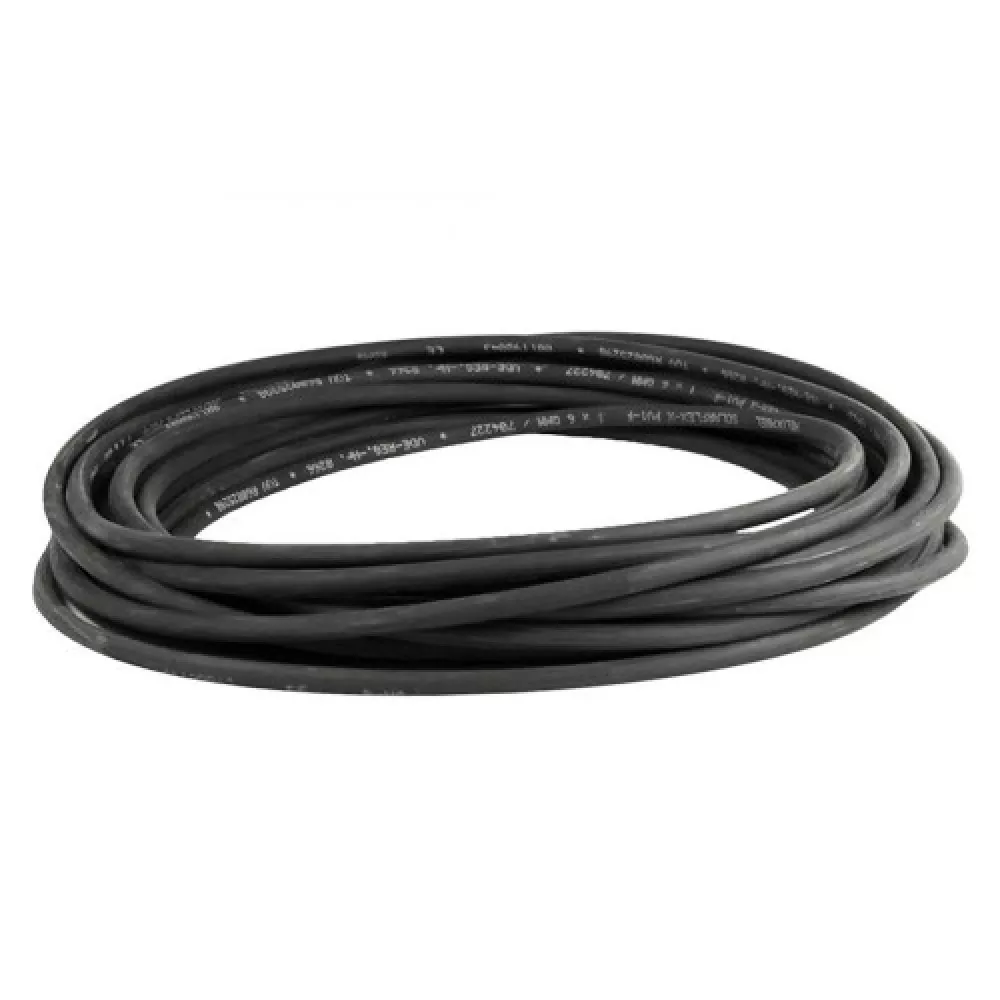

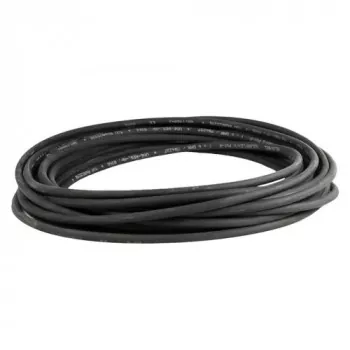

- 15m Leitung Lapp Ölflex Solar XLR-R 1X4 WH/BK
Was kann ich damit machen?
Dieser Bausatz bildet die Basis für eine 12V Solaranlage. Am Lastausgang des mitgelieferten Ladereglers können Sie direkt bis zu 10A 12V Strom für Ihre Verbraucher ziehen. Das Set sehr vielseitig einsetzbar und enthält alle notwendigen Komponenten um Strom zum laden einer 12V Batterie zu erzeugen.
Wieviel Strom kann ich mit diesem Bausatz erzeugen?
Das 130W Panel produziert im Jahresdurchschnitt 520 Wh saubere Energie pro Tag. An sonnigen Tagen mehr, an regnerischen Tagen weniger. Auch andere Faktoren (Neigung, Temperatur, Verschmutzung, Breitengrad,Witterungsbedingungen etc.) beeinträchtigen die Leistung einer Solaranlage.
Informationen zu den Kabeln und Kleinteilen (Stecker)
Neben dem Modul und Laderegler enthällt das Set auch sämliche Stecker, Kabel und Kleinteile, die Sie brauchen um die Verbindungskabel für Ihre Solaranlage herzustellen.
Folgende Teile gehören zum Modulverbindungskabel:
- 15m Solarkabel 4mm², MC4-Stecker, Aderendhülsen 4mm²

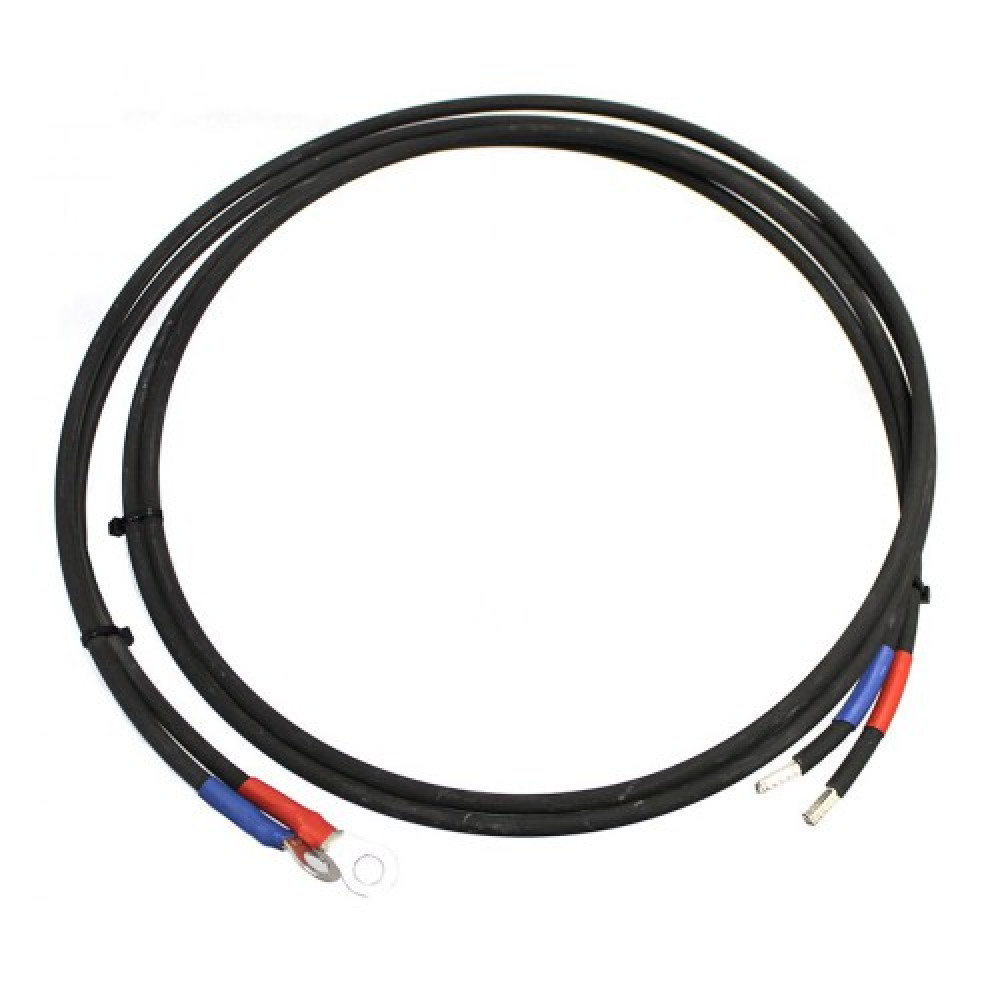

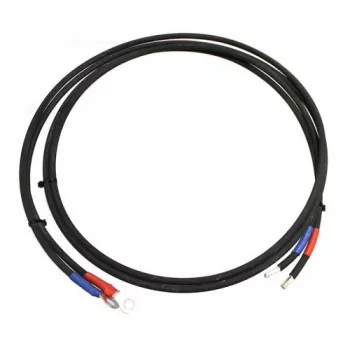

Folgende Teile gehören zum Batterieverbindungskabel
- 2 x 1,5m 6mm² Solarkabel, 6mm² Aderendhülsen, M8-Ringkabelschuhe und Batteriepolklemmen

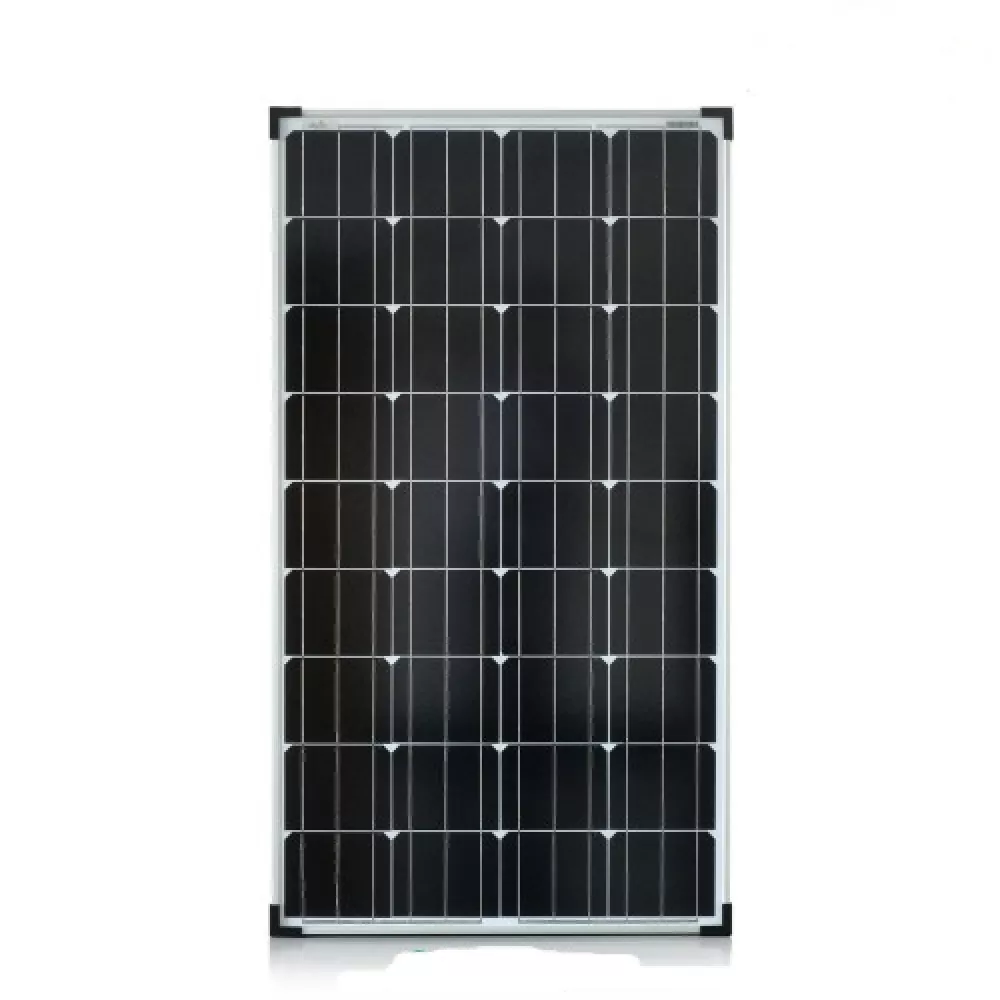

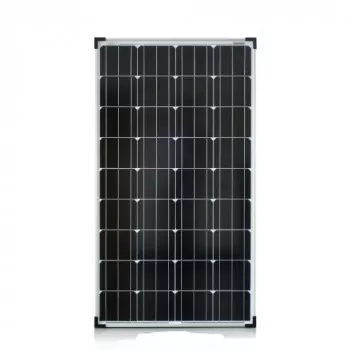

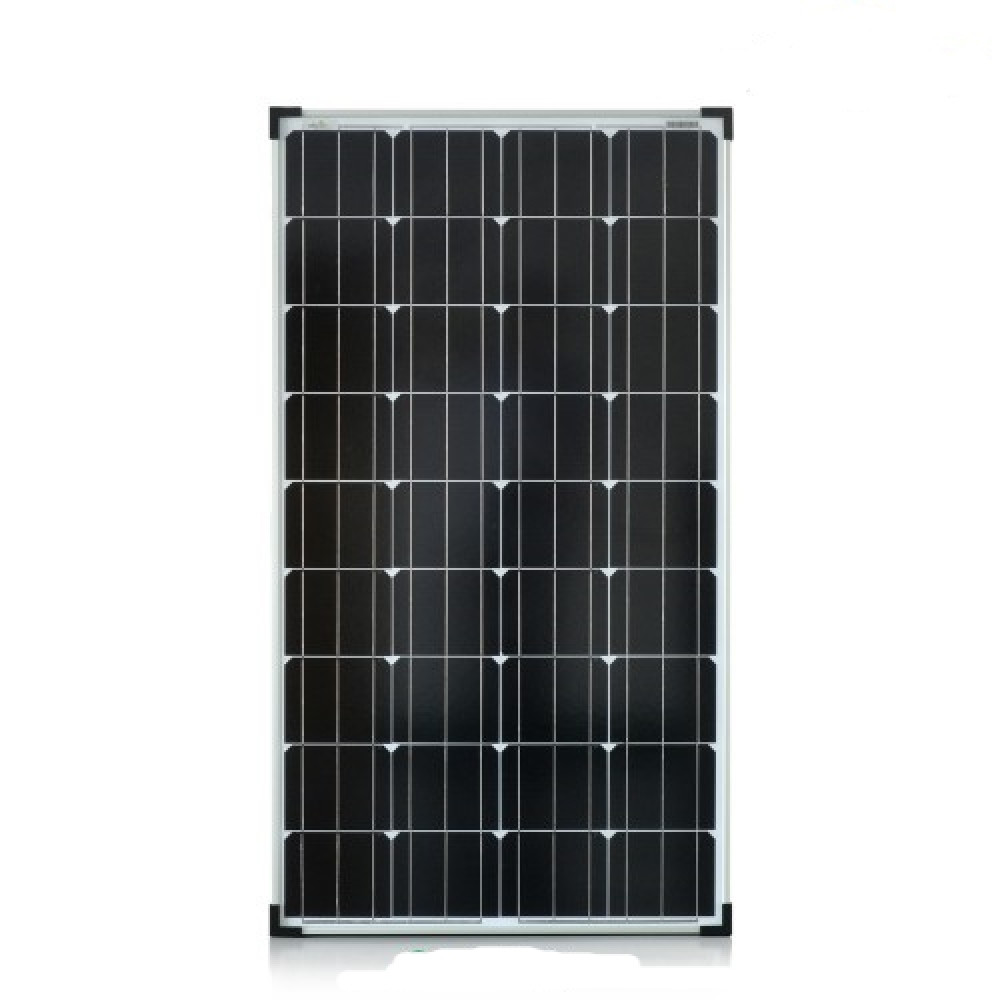

Daten 130W Solarpanel mono
- Leistung (Pmax): 130 W
- Arbeitsspannung (Vmp): 20,5 V
- Leerlaufspannug (Voc): 24 V
- max. Strom (Imp): 6,35 A
- Toleranz: +/-3%
- NOCT: 45+/2°C
- Wirkungsgrad: 22,3%
- Kurzschlussstrom (Isc): 6,66 A
- max. Systemspannung: 1000 V
- zulässige Umgebungstemperatur: -40°C - +85°C
- Abmessungen: 1165 x 590 x 35 mm
- Gewicht: 7,73kg
Lieferumfang: 1x 130Wp Solarmodul, Victron PWM light 20A 12V Laderegler, 1x 15m Solarkabel, 1x 1,5m Batteriekabel, 1x MC4-Stecker Paar, 1x Aderendhülsen.
Für wen eignet sich der Basic-Bausatz?
Der 130W-Bausatz richtet sich an alle, die eine preiswerte 12V-Solarstromversorgung für Gartenhaus, Geräteschuppen, Wochenendgrundstück oder Weidezaun selbst aufbauen möchten. Weil auf vorkonfektionierte Kabel und überflüssiges Zubehör verzichtet wird, bekommen Sie Markenkomponenten – Offgridtec-Solarmodul, Victron-Laderegler, Helukabel-Solarkabel und Multi-Contact-Stecker – zu einem besonders günstigen Setpreis. Wer eine Ader in eine Klemme führen kann, kann diesen Bausatz montieren.
Montage und Inbetriebnahme
Die Reihenfolge ist wichtig: Zuerst verbinden Sie den Victron PWM light 20A mit dem Akku, damit der Regler die Systemspannung erkennt. Danach schließen Sie das Solarmodul über das 15m-Solarkabel und die MC4-Stecker an. Die beiliegenden Aderendhülsen sorgen für einen sauberen, dauerhaften Kontakt in den Schraubklemmen des Reglers. Mit etwas Sorgfalt ist die Anlage in weniger als einer Stunde betriebsbereit – ganz ohne Elektriker.
Passender Akku und richtige Dimensionierung
Ein 12V AGM- oder Gel-Akku ab ca. 60Ah nimmt den Tagesertrag des 130W-Moduls zuverlässig auf. Wer abends länger Licht oder eine Teichpumpe betreiben möchte, wählt 100Ah oder mehr. Wichtig ist ein zyklenfester Solar-Akku – Starterbatterien sind für tägliche Lade- und Entladezyklen nicht geeignet. Passende AGM- und Gel-Akkus finden Sie in unserem Sortiment.
Warum PWM-Technik?
Bei kleinen 12V-Anlagen mit einem Modul arbeitet ein hochwertiger PWM-Regler wie der Victron PWM light äußerst effizient und deutlich preisgünstiger als ein MPPT-Regler. Er schützt den Akku vor Überladung, übernimmt die Erhaltungsladung im Winter und macht das Set damit ganzjährig einsatzbereit. Das Solarmodul selbst arbeitet bei Umgebungstemperaturen von -40°C bis +85°C zuverlässig.
Offgridtec GmbHIm Gewerbepark 11
84307 Eggenfelden
Telefon: 087219199400
E-Mail: info@offgridtec.com
Häufige Fragen zum 130W Solar Garten-Set Basic Bausatz
Bausatz heißt: Sie montieren die Anlage selbst und konfektionieren die Kabel mit den beiliegenden Aderendhülsen. Dadurch sparen Sie deutlich gegenüber vorkonfektionierten Sets. Grundkenntnisse und einfaches Werkzeug (Schraubendreher, Seitenschneider) genügen – ein Elektriker ist nicht erforderlich.
Nein, der 12V-Akku wird separat gewählt, damit Sie die Kapazität an Ihren Bedarf anpassen können. Für das 130W-Modul empfehlen wir einen zyklenfesten 12V AGM- oder Gel-Akku ab ca. 60Ah – passende Modelle finden Sie in unserer Kategorie Solarakkus.
Im Set steckt der bewährte Victron PWM light 20A. Er lädt den Akku in mehreren Stufen schonend, schützt vor Überladung und Tiefentladung und zeigt den Ladezustand per LED an. Mit 20A ist er für das 130W-Modul großzügig dimensioniert.
Typische Anwendungen sind Beleuchtung im Gartenhaus, eine zeitgesteuerte Außenbeleuchtung, eine 12V-Teichpumpe, ein Weidezaungerät oder die Erhaltungsladung von Fahrzeug- und Bootsbatterien – überall dort, wo kein Netzanschluss liegt.
Ja. Der 20A-Regler verkraftet bei 12V bis zu ca. 240Wp Modulleistung. Ein zweites Modul kann später parallel angeschlossen werden, wenn Ihr Strombedarf wächst.
- BlueSolar Light PWM Katalogbesch (99.33 KB)
- Bedienungsanleitung Laderegler B (90.13 KB)
- Katalogbeschreibung Bluesolar Li (99.33 KB)
- Blue Solar Light Anleitung (91.64 KB)
-
Nutzer-14363, 09.05.2021Der Bausatz ist auch ohne Elektronik Erfahrung leicht verständlich und gut geeignet für Hobbyschrauber. Die Stecker zum Kabel kann man auch ohne Spezial Werkzeug verschrauben.
