Solarkabel 2x6mm² Zwillingsleitung – Lapp ÖLFLEX® SOLAR XLS-R T
Das Solarkabel 2x6mm² von Lapp ist eine strahlenvernetzte High-End-Solarleitung made in Germany: Die doppeltisolierte, halogenfreie Zwillingsleitung verlegt Plus- und Minusleiter in einem Arbeitsgang und spart damit erheblich Installationszeit. Bei Bedarf lassen sich die beiden Adern (Schwarz/Rot) ohne Spezialwerkzeug sauber trennen – die Verbindung bleibt ansonsten dauerhaft stabil.
- Zwillingsleitung: Hin- und Rückleitung in einem Zug verlegt
- Halogenfrei, doppeltisoliert und strahlenvernetzt – made in Germany
- Feindrähtige Litze aus verzinnten Kupferdrähten (IEC 60228, Klasse 5)
- Farbcodierung Schwarz/Rot (BK/RD) – verwechslungssichere Polarität
- Für ständige Verwendung im Freien ausgelegt
- Meterware am Stück – Bestellmenge = Kabellänge in Metern
Für wen eignet sich diese Zwillingsleitung?
Die 2x6mm²-Leitung ist erste Wahl, wenn Module untereinander, Modulreihen oder Modul und Wechselrichter bzw. Laderegler verbunden werden und beide Pole auf demselben Weg laufen: bei Dachanlagen, Wohnmobil- und Bootsinstallationen ebenso wie bei Inselanlagen am Gartenhaus. Wer nur eine Einzelader benötigt, findet im Sortiment die passende H1Z2Z2-K-Leitung.
Technische Daten
| Kabelaufbau | |

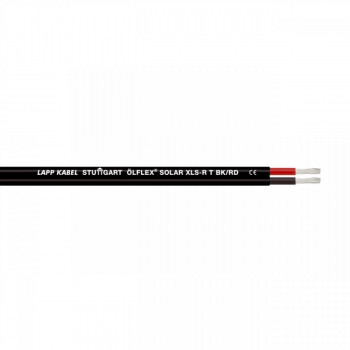

| Kabeltyp | ÖLFLEX® SOLAR XLS-R T 2X6 BK/RD (Zwillingsleitung) |
| Leitungsquerschnitt | 2x 6 mm² |
| Leiter | Feindrähtige Litze aus verzinnten Cu-Drähten, IEC 60228 Klasse 5 |

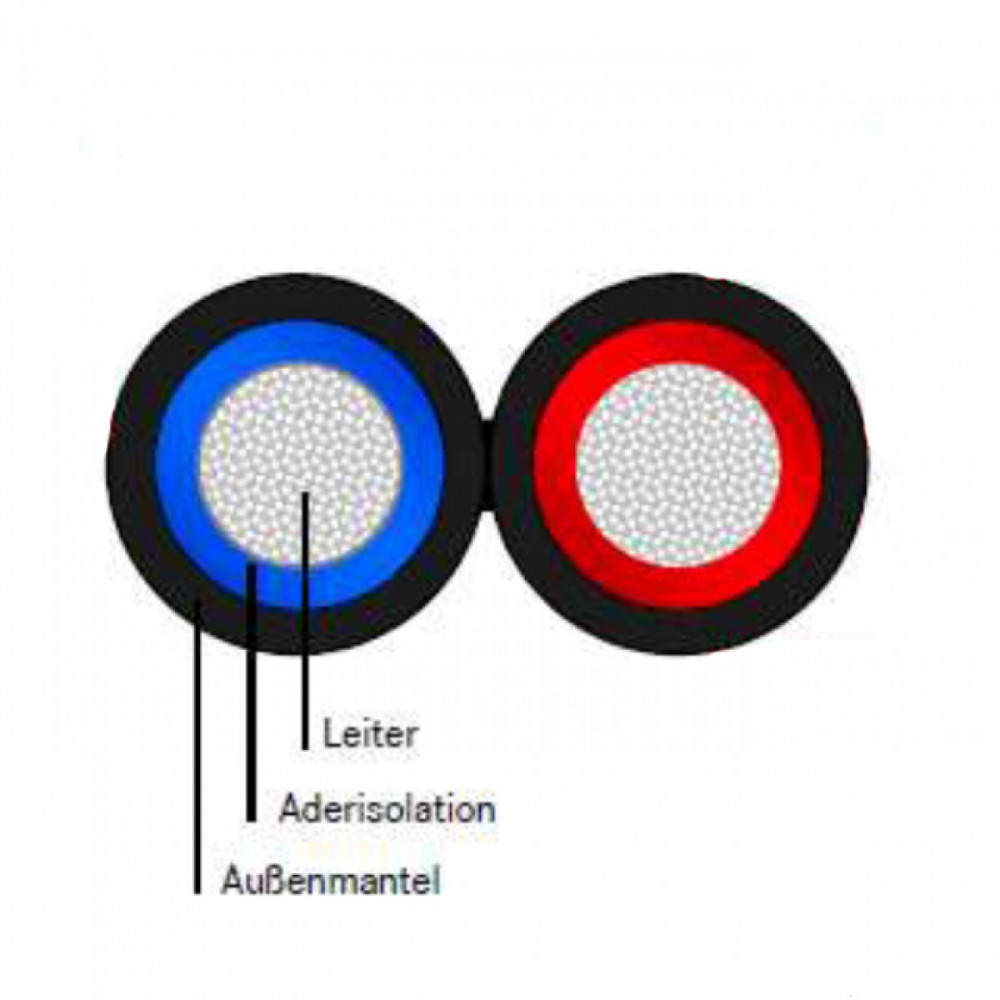

| Isolation | Halogenfrei, doppeltisoliert, strahlenvernetzt |

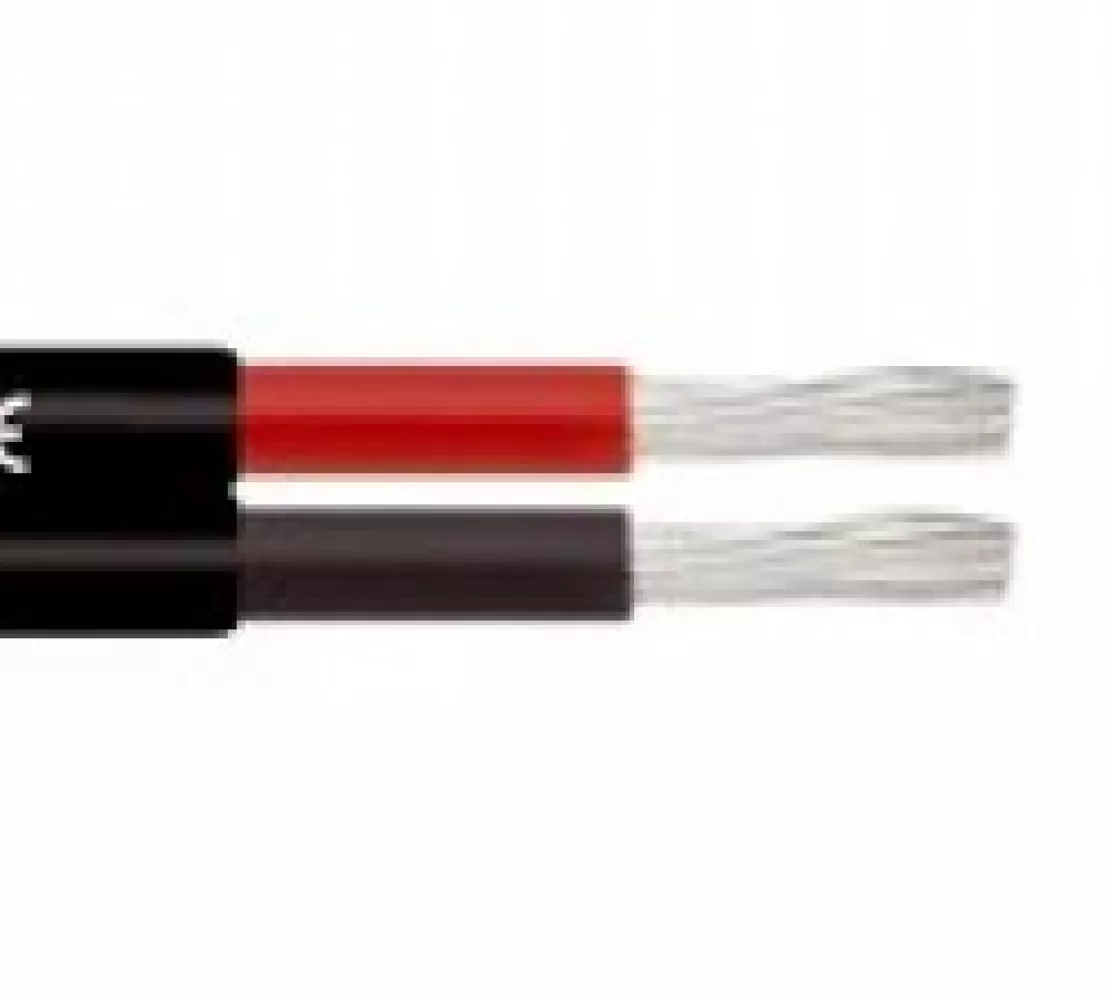

| Farbcodierung | Schwarz / Rot (BK/RD), trennbar ohne Werkzeug |
| Elektrische Eigenschaften | |
| Nennspannung U0/U (VDE) | AC 600/1000 V · DC 900/1500 V |
| Höchstzulässige Gleichspannung | 1,8 kV DC (Leiter/Leiter, nicht geerdetes System) |
| Prüfspannung | AC 6,5 kV (Spannungsfestigkeit nach EN 50395) |
| Thermische & mechanische Eigenschaften | |
| Temperaturbereich (fest verlegt) | −40 °C bis +100 °C (max. Leitertemperatur) |
| Kurzschlusstemperatur | +200 °C |
| Verlegetemperatur (flexibel) | bis −25 °C |
| Mindestbiegeradius | 5x Durchmesser (fest) · 15x Durchmesser (gelegentlich bewegt) |
| Prüfungen | EN 60216-2, EN 60811-3-1, EN 60068-2-78 (85 % Luftfeuchte) |
| Kennzeichnung | |
| Artikelnummer | OF8-01-006280 |
| EAN | 0797337909983 |
| Lieferform | Meterware, am Stück geliefert |
Einsatzmöglichkeiten
- Modul-Verkabelung: Verbindung einzelner Solarmodule untereinander und mit Modulreihen.
- Wechselrichter-Anbindung: Saubere zweipolige Zuleitung vom Dach zum Wechselrichter oder Laderegler.
- Wohnmobil & Boot: Nur ein Kabelzug durch die Dachdurchführung – weniger Bohrungen, weniger Abdichtung.
- Inselanlagen: Witterungsfeste Dauerverlegung zwischen Modul und Batterieraum.
- Konfektionierung: Beide Adern passen in gängige MC4-Steckverbinder für 4–6 mm².
Meterware clever planen
Messen Sie die Strecke vom Modulfeld bis zum Wechselrichter oder Laderegler inklusive aller Umwege über Kanten, Kabelkanäle und Durchführungen und geben Sie einen Meter Reserve für saubere Bogenradien hinzu – der Mindestbiegeradius liegt fest verlegt beim Fünffachen des Leitungsdurchmessers. Da die Zwillingsleitung beide Pole enthält, entspricht die Bestellmenge direkt der Streckenlänge; eine Verdopplung wie bei Einzeladern entfällt.
Vorteile & Nachteile
Vorteile
|
Nachteile
|
Lieferumfang
- Lapp ÖLFLEX® SOLAR XLS-R T 2X6 BK/RD als Meterware – die Bestellmenge entspricht der Kabellänge in Metern und wird am Stück geliefert
Nicht enthalten: Steckverbinder (z. B. MC4), Kabelschuhe und Befestigungsmaterial – passendes Zubehör finden Sie in unserem Sortiment.
U.I. Lapp GmbHSchulze-Delitzsch-Straße 25
Stuttgard, DE, 70565
info.de.uil@lapp.com
Häufige Fragen zum Solarkabel 2x6mm²
Plus- und Minusleiter werden in einem Arbeitsgang verlegt: ein Kabelzug, eine Durchführung, halbierte Montagezeit. Bei Bedarf lassen sich die beiden Adern ohne Werkzeug trennen, etwa für den Anschluss an getrennte Klemmen.
Die Farbcodierung dient der verwechslungssicheren Polarität: Üblich ist Rot für den Pluspol und Schwarz für den Minuspol. So bleibt die Zuordnung auch bei langen Leitungswegen und nachträglichen Arbeiten eindeutig.
Die Nennspannung beträgt AC 600/1000 V bzw. DC 900/1500 V; die höchstzulässige Gleichspannung liegt bei 1,8 kV DC (Leiter/Leiter, nicht geerdetes System). Damit ist die Leitung für alle gängigen PV-String-Spannungen dimensioniert.
Ja. Die ÖLFLEX® SOLAR XLS-R T ist für die ständige Verwendung im Freien entwickelt: strahlenvernetzter, halogenfreier Aufbau, fest verlegt von −40 °C bis +100 °C, geprüft u. a. nach EN 60068-2-78 bei 85 % Luftfeuchte.
Die Bestellmenge entspricht der Kabellänge in Metern und wird am Stück geliefert. Beide 6-mm²-Adern passen in gängige MC4-Steckverbinder für 4–6 mm² – passende MC4-Sets und Crimpwerkzeug finden Sie in unserem Sortiment.
-
