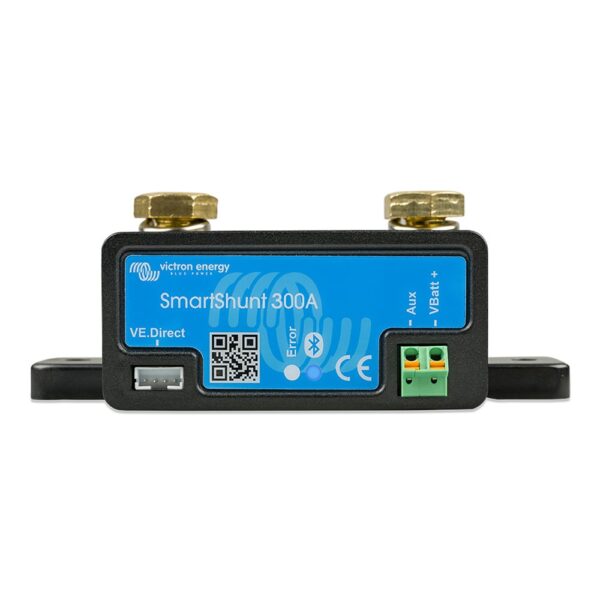

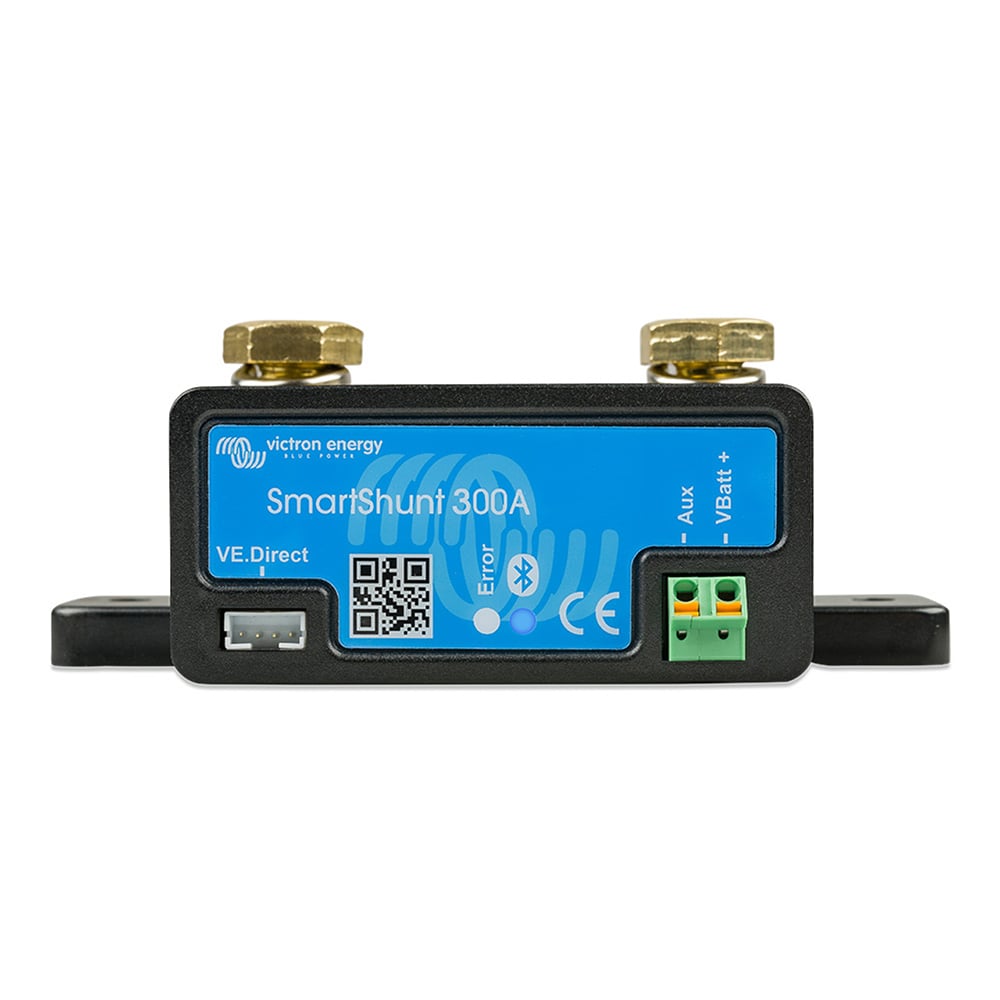

Victron SmartShunt 300A/50mV Batteriemonitor Bluetooth VE.Direct

Beschreibung

Der SmartShunt 300A (MPN SHU050130050) ist ein vollwertiger Batteriemonitor, der auf das Display verzichtet: Er sitzt als Shunt im Minuskabel der Batterie, misst jeden Strom, der hinein- und herausfließt, und rechnet daraus Ladezustand in Prozent, Restlaufzeit, verbrauchte Amperestunden, Spannung und Leistung.

• Echte Ah-Zählung mit ± 0,4 % – verlässlicher Ladezustand auch bei LiFePO4
• Bluetooth und VE.Direct eingebaut, keine Verkabelung zum Display
• Zusatzeingang für Starterbatterie, Mittelpunkt oder Temperatur
• Kompakt, nur der Shunt im Batteriekasten
• Stromaufnahme unter 1 mA

Für wen ist das Produkt gedacht?

• Wohnmobile, Kastenwägen und Boote mit Versorgungsbatterie: 300 A decken Kleinanlagen und Einzelbatterien ab
• Lithiumbatterien: Ah-Zählung statt Spannungsraterei, Peukert 1,05 für LiFePO4 einstellbar
• Systeme mit Cerbo GX oder Venus OS: Ladezustand als Referenz für ESS, DVCC und VRM über VE.Direct
• Aufgeraeumte Installationen: kein Display, kein RJ12-Kabel, nur der Shunt

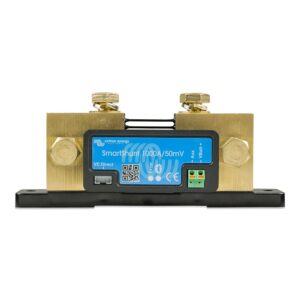

Die Reihe gibt es mit 300, 500, 1000 und 2000 A, jeweils als IP21-Standard und als wasserdichte IP65-Version. Wer ein Display mit Relais und akustischem Alarm braucht, wählt den BMV-712 Smart.

Vorteile und Grenzen

Gegenüber einer reinen Spannungsanzeige ist das ein grundlegender Unterschied: Die Spannung einer LiFePO4-Batterie bleibt zwischen 20 und 90 % Ladezustand nahezu konstant, ein Spannungsmesser sagt dort nichts aus. Der SmartShunt zählt stattdessen Amperestunden mit ± 0,4 % Genauigkeit und einer Auflösung von 10 mA, berücksichtigt Ladewirkungsgrad und Peukert-Exponent und synchronisiert sich automatisch, sobald die Batterie voll ist.

Der Standard-SmartShunt hat Schutzklasse IP21 und gehört in einen trockenen Batteriekasten oder Schaltschrank. Die Kabel für Batterie-Plus und Zusatzeingang werden an Schraubklemmen angeschlossen; ein Kabel mit 1-A-Sicherung liegt bei. Für nasse Einbauorte gibt es dieselbe Elektronik als SmartShunt IP65.

Der Zusatzeingang misst wahlweise die Spannung einer zweiten Batterie (etwa der Starterbatterie), die Mittelpunktspannung einer in Reihe geschalteten Bank oder – mit dem optionalen Temperatursensor – die Batterietemperatur. Alarme für Unterspannung, Ladezustand, Temperatur und Mittelpunktsabweichung werden in der App gemeldet; ein programmierbares Relais und akustische Alarme wie beim BMV-712 gibt es nicht.

Welche Stromklasse brauche ich?

Faustregel: Wechselrichterleistung in Watt geteilt durch Batteriespannung und 0,9. Ein 2000-W-Wechselrichter an 12 V zieht rund 185 A → 300 oder 500 A; 3000 W an 12 V rund 280 A → 500 A; 5000 W an 24 V rund 230 A → 500 A; 5000 W an 12 V oder Bugstrahlruder → 1000 A; Parallelsysteme und große 48-V-Anlagen → 2000 A.

Einbau

• Position: Der Shunt kommt in das Minuskabel direkt am Batteriepol.
• Versorgung: Das rote Kabel mit Sicherung an Batterie-Plus; bei Mittelpunkt- oder Starterbatteriemessung das zweite Kabel an den entsprechenden Punkt.
• App: Batteriekapazität, Ladespannung, Schweifstrom und Peukert-Exponent in VictronConnect einstellen; danach einmal vollladen, damit sich der Monitor synchronisiert.
• GX-Gerät: VE.Direct-Kabel (optional) verbindet den SmartShunt mit Cerbo GX, dann erscheint der Ladezustand im VRM-Portal.

Hersteller-Nr. (MPN)	SHU050130050
Nennstrom (Shunt)	300 A / 50 mV
Spannungsbereich Stromversorgung	6,5 – 70 V DC
Batteriespannung	12, 24 und 48 V (bis 70 V)
Stromaufnahme	< 1 mA
Batteriekapazität	1 – 9999 Ah einstellbar
Zusatzeingang	zweite Batterie, Mittelpunkt oder Temperatur (Sensor optional)
Genauigkeit Strom / Spannung	± 0,4 % / ± 0,3 %
Auflösung Strom / Spannung / Ah	0,01 A / 0,01 V / 0,1 Ah
Ladezustand / Restlaufzeit	± 0,1 % / ± 1 min
Offset	< 10 mA
Kommunikation	Bluetooth (VictronConnect), VE.Direct
Alarme	in der App und am GX-Gerät; kein Relais, kein Summer
Anschlüsse	M10-Bolzen für Batterie- und Lastkabel
Kabel Plus / Zusatzeingang	1 x 1,5 m mit 1-A-Sicherung im Lieferumfang, Schraubklemmen
Betriebstemperatur	-40 °C bis +50 °C
Temperaturmessbereich	-20 °C bis +50 °C (mit Sensor)
Schutzklasse	IP21
Abmessungen (H x B x T)	44 x 120 x 44 mm
Normen	EN 60335-1, EN-IEC 61000-6-1/-2/-3
EAN	8719076065708

Lieferumfang

• 1x Victron Energy SmartShunt 300A/50mV (SHU050130050)
• 1x Anschlusskabel 1,5 m mit 1-A-Sicherung
• 1x Kurzanleitung

Nicht enthalten: Temperatursensor, VE.Direct-Kabel, Batteriekabel.

Victron Energy BV
De Paal 35
Almere, NL, 1351JG
Tel.: 0031365359700
sales@victronenergy.com

Häufige Fragen
