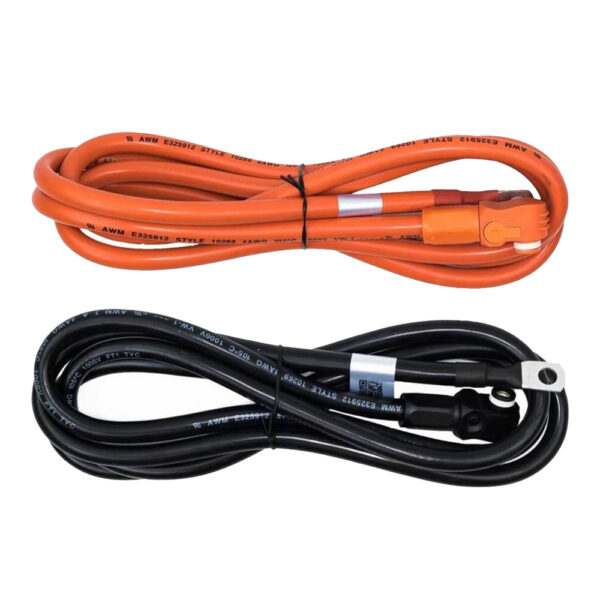

Pytes Batteriekabel-Set für E-Box 48100R-TE+ 2 x 2 m 25 mm² ExConn auf M8
54,04 €
27,02 € / m
inkl. 0 % MwSt. zzgl. Versandkosten
Bei Vorkasse nur 52,96 € – 2 % Rabatt
Art.-Nr. OF8-38-024905EAN 4262442229241
- Plus- und Minuskabel je 2 m, 25 mm² (4 AWG)
- ExConn-120-A-Stecker auf M8-Kabelschuh (SC25-8)
- Nennstrom 100 A, 1000 V, bis 105 °C
Lieferzeit: ca. 2–5 Werktage
Auf Lager
Beschreibung
Das Pytes Batteriekabel-Set (MPN 161412101303 + 161412101304) verbindet eine Pytes E-Box 48100R-TE+ mit einem Wechselrichter oder einer Sammelschiene. Enthalten sind ein Plus- und ein Minuskabel mit je 2 m Länge und 25 mm² Querschnitt (4 AWG), batterieseitig mit ExConn-120-A-Stecker, geräteseitig mit M8-Kabelschuh SC25-8.
- 2 × 2 m Batteriekabel (Plus/Minus), 25 mm² (4 AWG, UL10269)
- ExConn-120-A-Stecker batterieseitig, M8-Kabelschuh SC25-8 geräteseitig
- Nennstrom 100 A, Nennspannung 1000 V, Temperaturbereich bis 105 °C
- Verzinnter Kupferleiter, Kabelschuhe aus verzinntem Kupfer
Für wen ist das Batteriekabel-Set gedacht?
Für jede Anlage mit Pytes E-Box 48100R-TE+: Die Batterie wird ohne Wechselrichterkabel geliefert, dieses Set stellt die Verbindung zur Sammelschiene oder direkt zum Wechselrichter her. Pro Batterie ein Set.
Technische Daten
| Hersteller | Pytes |
|---|---|
| Hersteller-Nr. (MPN) | 161412101303 (Minus), 161412101304 (Plus) |
| EAN | 4262442229241 |
| Kabeltyp | UL10269 4 AWG |
| Querschnitt | 25 mm² |
| Länge | 2 m je Kabel |
| Anschluss Batterie | ExConn 120 A Stecker (EESA-120PB25B / EESA-120PO25B) |
| Anschluss Gerät | M8-Kabelschuh SC25-8 |
| Nennstrom | 100 A |
| Nennspannung | 1000 V |
| Temperaturbereich | bis 105 °C |
| Normen | UL758, UL1581 |
| Gewicht | 1,2 kg |
Lieferumfang
- 1 × Pluskabel 2 m, 25 mm², ExConn auf M8
- 1 × Minuskabel 2 m, 25 mm², ExConn auf M8
Häufige Fragen
Passt das Set auch an die E-Box 48100R-C? ▾
Nein. Die 48100R-C hat einen Amphenol-Anschluss; für die Verbindung beider Typen gibt es das Pytes 4AWG Verbindungskabel Amphenol auf ExConn.
Reicht 25 mm² für eine E-Box? ▾
Ja. Eine E-Box 48100R-TE+ liefert maximal 50 A, das Kabel ist für 100 A ausgelegt.
