8m 2×2,5mm² Anschlusskabel XLS-RT für 10W-30W Solarmodul zu Laderegler

Beschreibung

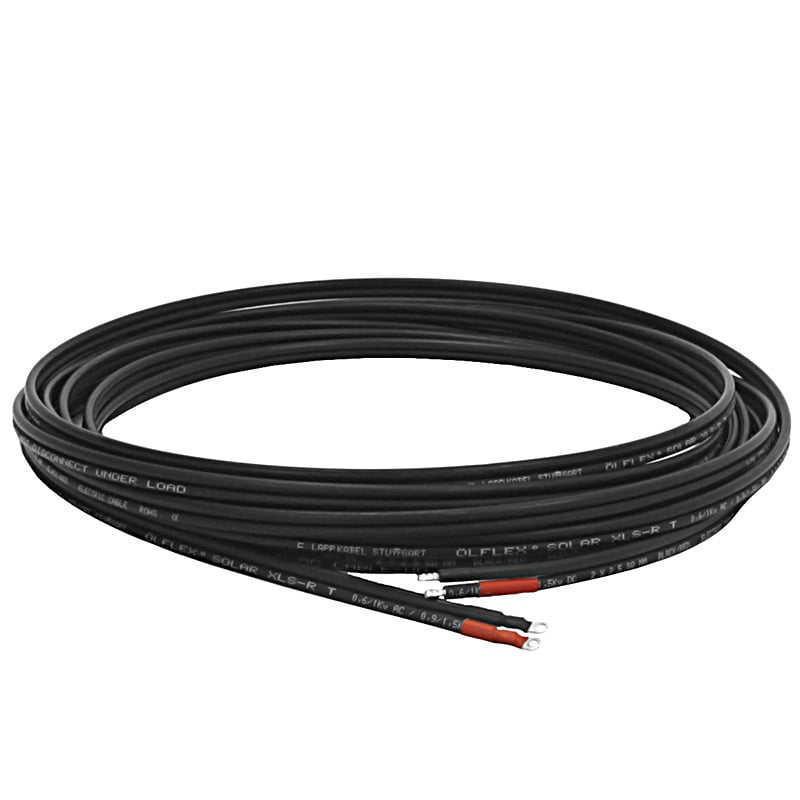

Kleine Solarmodule mit 10 W, 20 W oder 30 W haben in der Regel keine MC4-Stecker, sondern eine Anschlussdose mit Schraubklemmen . Genau dafür ist dieses 8 m lange Anschlusskabel gebaut: Auf der Modulseite tragen beide Adern Ringkabelschuhe R3,5 für M3- bis M3,5-Schrauben, auf der Reglerseite Aderendhülsen 2,5 mm² x 10 mm für die Klemmen des Ladereglers. Auspacken, anschrauben, anklemmen – fertig.

• Passend für Module mit Schraubklemmen – kein MC4 nötig
• Lapp-Markenleitung, UV-beständig, trennbare Zwillingsleitung
• Beidseitig fertig bestückt, kein Werkzeug nötig
• 8 m reichen vom Dach bis zur Batterie
• In Niederbayern konfektioniert

Für wen ist das Produkt gedacht?

• Betreiber kleiner Erhaltungsladungs-Anlagen: 10-W- bis 30-W-Modul hält die Batterie von Wohnwagen, Boot oder Oldtimer voll
• Gartenhaus, Weidezaun, Teichpumpe: kleines Modul auf dem Dach, Regler und Batterie im Inneren
• Alle Module mit Anschlussdose und Schraubklemmen M3 bis M3,5, auch von anderen Herstellern
• Einsteiger, die zum ersten Mal ein Modul mit einem PWM-Regler verbinden

Für Module mit MC4-Steckern ist dieses Kabel nicht gedacht; dort passen die Profi-Verbindungskabel mit 4 mm² oder 6 mm² aus dem Shop.

Einsatzmöglichkeiten

• Erhaltungsladung im Winterlager: 20-W-Modul auf dem Wohnwagen, PWM-Regler an der Batterie, Kabel durch die Fensterdichtung.
• Weidezaungerät: Modul am Pfahl, Regler und Batterie in der Gerätebox.
• Teichbelüftung und Gartenbeleuchtung: Kleines Modul am Schuppen, Technik im Trockenen.
• Bootsdeck: Modul auf dem Kajütdach, Regler unter Deck.

Vorteile und Grenzen

Als Leitung kommt die Lapp ÖLFLEX SOLAR XLS-R T mit 2x 2,5 mm² zum Einsatz: eine Zwillingsleitung, die sich ohne Werkzeug in zwei Einzeladern trennen lässt, UV-beständig und für den Dauereinsatz im Freien zugelassen. Konfektioniert wird das Kabel in der Offgridtec-Manufaktur in Niederbayern.

Bei den Strömen kleiner Module reicht der Querschnitt bequem: Ein 30-W-Modul liefert rund 2 A; über 8 m Hin- und Rückleitung entstehen damit 0.22 V oder 1.9 % Verlust bei 12 V.

Montage an der Anschlussdose

Deckel der Moduldose öffnen, Ringkabelschuhe unter die Schrauben von Plus und Minus legen, festziehen, Deckel schließen. Die Zuordnung steht in der Dose. Am Regler zuerst die Batterie anschließen, dann die Aderendhülsen in die PV-Klemmen. Die Zwillingsleitung lässt sich am Ende einige Zentimeter aufteilen, wenn die Klemmen weiter auseinanderliegen.

Hersteller-Teilenummer	4-01-007930
Kabellänge	8 m
Leiterquerschnitt	2x 2,5 mm² Kupfer, feindrähtig
Leitungstyp	Lapp ÖLFLEX SOLAR XLS-R T, Zwillingsleitung, trennbar
Modulseite	2x Ringkabelschuh R3,5 (für M3 bis M3,5)
Reglerseite	2x Aderendhülse 2,5 mm² x 10 mm
Geeignet für	Solarmodule 10 W bis 30 W mit Anschlussdose
Maximale Spannung	1000 V DC (Leitung), Anwendung 12 V / 24 V
UV-Beständigkeit	ja, für Dauer-Außeneinsatz
Temperaturbereich	-40 °C bis +90 °C
Fertigung	Offgridtec-Manufaktur, Niederbayern
EAN	4250983251944

1 A (ca. 12 W bei 12 V)	0.11 V Spannungsfall = 0.9 %
2 A (ca. 24 W bei 12 V)	0.22 V Spannungsfall = 1.9 %
3 A (ca. 36 W bei 12 V)	0.34 V Spannungsfall = 2.8 %
5 A (ca. 60 W bei 12 V)	0.56 V Spannungsfall = 4.7 %

Bis 30 W bleibt der Verlust deutlich unter 1 %. Für Module ab 50 W ist 2,5 mm² über 8 m zu knapp – dann 4 mm² oder 6 mm² wählen.

Lieferumfang

• 1x Offgridtec Anschlusskabel 8 m, 2x 2,5 mm² XLS-R T, Ringkabelschuhe R3,5 auf Aderendhülsen (4-01-007930)

Nicht enthalten: Laderegler, Solarmodul, Befestigungsmaterial.
