85A MPPT Solar Laderegler Victron SmartSolar 250/85-Tr VE.Can 12V 24V 36V 48V

Beschreibung

Der MPPT Laderegler 250/85-Tr VE.Can von Victron Energy (MPN SCC125085411) lädt 12V-, 24V-, 36V- und 48V-Batterien mit bis zu 85 A und nimmt Solarstrings bis 250 V Leerlaufspannung auf. Am 48V-Speicher verarbeitet er bis zu 4.900 W Modulleistung. Bluetooth ist ab Werk eingebaut. Der SmartSolar 250/85-Tr VE.Can passt zu großen Inselanlagen in Haus, Werkstatt oder Ferienhaus mit langen Modulsträngen. An einer 12-V-Batterie verarbeitet er rund 1.220 W Modulleistung, an 24 V rund 2.430 W.

• 85 A Ladestrom und 4.900 W PV am 48V-System
• 70 A zulässiger Kurzschlussstrom der Anlage
• Bis zu 25 Regler über VE.Can synchronisierbar
• Schraubklemmen bis 35 mm² auf PV- und Batterieseite
• 250 V PV-Spannung erlauben lange Strings und dünnere Kabel
• 99 % Spitzenwirkungsgrad, lüfterlos und geräuschlos

Für wen ist das Produkt gedacht?

• Betreiber großer 48V-Hausspeicher mit bis zu 4.900 W Modulleistung an einem einzigen Regler
• Anlagen mit vielen parallelen Strings – 70 A zulässiger Kurzschlussstrom geben deutlich mehr Spielraum als die 35 A der kleineren 250er
• Großanlagen mit mehreren Ladereglern, die über CAN-Bus synchronisiert werden – bis zu 25 Geräte
• Landwirtschaft, Werkstätten und Gewerbeobjekte im Inselbetrieb
• Installateure, die dicke Querschnitte klemmen – die Schraubklemmen nehmen bis 35 mm² auf
• Systeme mit Cerbo GX oder Ekrano GX und VRM-Fernzugriff

Wer die Solarmodule ohne Klemmarbeit aufstecken will, greift zur MC4-Version mit drei Steckerpaaren. Wer unter rund 4.000 W am 48V-System bleibt, kommt mit dem günstigeren 250/70 aus.

Einsatzmöglichkeiten

• Großer 48V-Hausspeicher bis 4.900 W PV: Volle Leistung an einem Gerät, im VRM-Portal ausgewertet.
• Viele parallele Strings: 70 A zulässiger Kurzschlussstrom lassen deutlich mehr Modulstränge zu als die kleineren 250er.
• Mehrere Modulfelder an einer Batteriebank: Zwei oder drei Regler über VE.Can verkettet laden synchron statt gegeneinander.
• Landwirtschaft und Gewerbe im Inselbetrieb: 24V- oder 48V-Bank mit hohem Tagesverbrauch.
• Anlage mit BMS: Die Fern-Ein/Aus-Klemme wird direkt vom VE.Bus BMS angesteuert.
• Fernbetreute Anlage: Alle VE.Can-Regler senden über ein Kabel an das GX-Gerät, von dort geht es ins VRM-Portal.

Vorteile und Grenzen

Mit dem 250/85 beginnt die große Baureihe. Das Gehäuse wächst auf 216 x 295 x 103 mm und 4,5 kg, und der zulässige Kurzschlussstrom der Solaranlage steigt auf 70 A – doppelt so viel wie bei den 250/60- und 250/70-Modellen. Damit lassen sich deutlich mehr Strings parallel schalten, ohne an die Eingangsgrenze zu stoßen.

Über die zwei VE.Can-Anschlüsse verketten Sie bis zu 25 Laderegler zu einem System. Alle Geräte synchronisieren ihre Ladephasen und senden ihre Daten über ein einziges Kabel an ein GX-Gerät. Zusätzlich steht ein VE.Direct-Port zur Verfügung.

Das Kürzel Tr steht für die Ausführung mit Schraubklemmen bis 35 mm². Mit 99 % Spitzenwirkungsgrad arbeitet der Regler ohne Lüfter und damit geräuschlos.

Wo der 250/85 den kleineren 250ern voraus ist

Zwischen 250/70 und 250/85 liegt mehr als der Ladestrom:

• Modulleistung: 4.900 W statt 4.000 W am 48V-System.
• Kurzschlussstrom: 70 A statt 35 A – der wichtigere Unterschied, denn er entscheidet, wie viele Stränge parallel geschaltet werden dürfen.
• Gehäuse: 216 x 295 x 103 mm und 4,5 kg statt 185 x 250 x 95 mm und 3 kg. Der Montageplatz muss entsprechend größer ausfallen.

Der Eingangsspannungsbereich bleibt mit 250 V gleich, ebenso Wirkungsgrad, Bluetooth, Relais und Fern-Ein/Aus.

VE.Can oder Bluetooth – wann lohnt der CAN-Bus?

• Bluetooth (VE.Smart Networking): bis zu 10 Regler, kabellos, ohne Zusatzhardware.
• VE.Can: bis zu 25 Regler über CAN-Bus-Kabel, dazu die Datenübertragung an ein GX-Gerät über eine einzige Leitung. Sinnvoll ab drei bis vier Reglern und überall dort, wo eine kabelgebundene Verbindung zuverlässiger ist als Funk.

Die VE.Can-Anschlüsse sind als RJ45-Buchsen ausgeführt. Am Ende jeder Kette gehört ein Abschlusswiderstand, der als Zubehör erhältlich ist.

Hersteller-Nr. (MPN)	SCC125085411
Hersteller-Teilenummer (MPN)	SCC125085411
Batteriespannung	12 / 24 / 48 V Auto Select (36 V per Software-Tool)
Nennladestrom	85 A
Nominale PV-Leistung	12 V: 1.200 W / 24 V: 2.400 W / 36 V: 3.600 W / 48 V: 4.900 W
Maximale PV-Leerlaufspannung	250 V absoluter Höchstwert (kälteste Bedingungen), 245 V für Einschalten und Betrieb
Max. Kurzschlussstrom der Solaranlage	70 A
Maximaler Wirkungsgrad	99 %
Eigenverbrauch	unter 35 mA bei 12 V, 20 mA bei 48 V
Datenkommunikation	2x VE.Can (CAN-Bus), VE.Direct-Port und Bluetooth ab Werk
Konstantspannung (Absorption)	14,4 / 28,8 / 57,6 V, regulierbar
Erhaltungsspannung (Float)	13,8 / 27,6 / 55,2 V, regulierbar
Ausgleichsspannung	16,2 / 32,4 / 64,8 V, regulierbar
Ladealgorithmus	mehrstufig adaptiv, acht vorprogrammierte Algorithmen oder benutzerdefiniert
Temperaturkompensation	-16 / -32 / -48 / -64 mV pro °C
Ferngesteuerte Ein-/Aus-Schaltung	ja, 2-poliger Stecker (z. B. VE.Bus BMS)
Programmierbares Relais	DPST, 240 VAC / 4 A, DC 4 A bis 35 VDC bzw. 1 A bis 60 VDC
Parallelbetrieb	bis zu 25 Geräte über VE.Can oder bis zu 10 Geräte über Bluetooth
Schutzfunktionen	PV-Verpolung, Ausgangskurzschluss, Übertemperatur mit Leistungsreduzierung
Betriebstemperatur	-30 °C bis +60 °C, voller Nennausgang bis 40 °C
Feuchte	95 % nicht kondensierend
Maximale Höhe	5.000 m, voller Nennausgang bis 2.000 m
Verschmutzungsgrad	PD3
Schutzklasse	IP43 elektronische Bauteile, IP22 Anschlussbereich
PV-Anschluss	Schraubklemmen 35 mm² / AWG2
Batterieanschluss	Schraubklemmen 35 mm² / AWG2
Maße (H x B x T)	216 x 295 x 103 mm
Gewicht	4,5 kg
Gehäusefarbe	Blau RAL 5012
Normen	EN/IEC 62109-1, UL 1741, CSA C22.2
EAN	8719076050896

Lieferumfang

• 1x Victron SmartSolar MPPT 250/85-Tr VE.Can Solarladeregler (SCC125085411)
• 1x Bedienungsanleitung

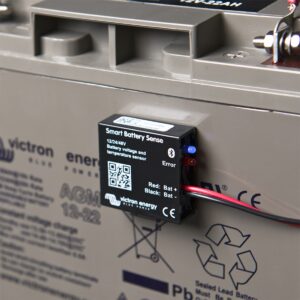

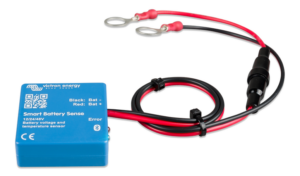

Nicht enthalten und separat erhältlich: einsteckbares SmartSolar-Display, MPPT Control Fernanzeige, VE.Direct-Kabel, VE.Can-Kabel und Abschlusswiderstände, Smart Battery Sense sowie Solar- und Batteriekabel.
