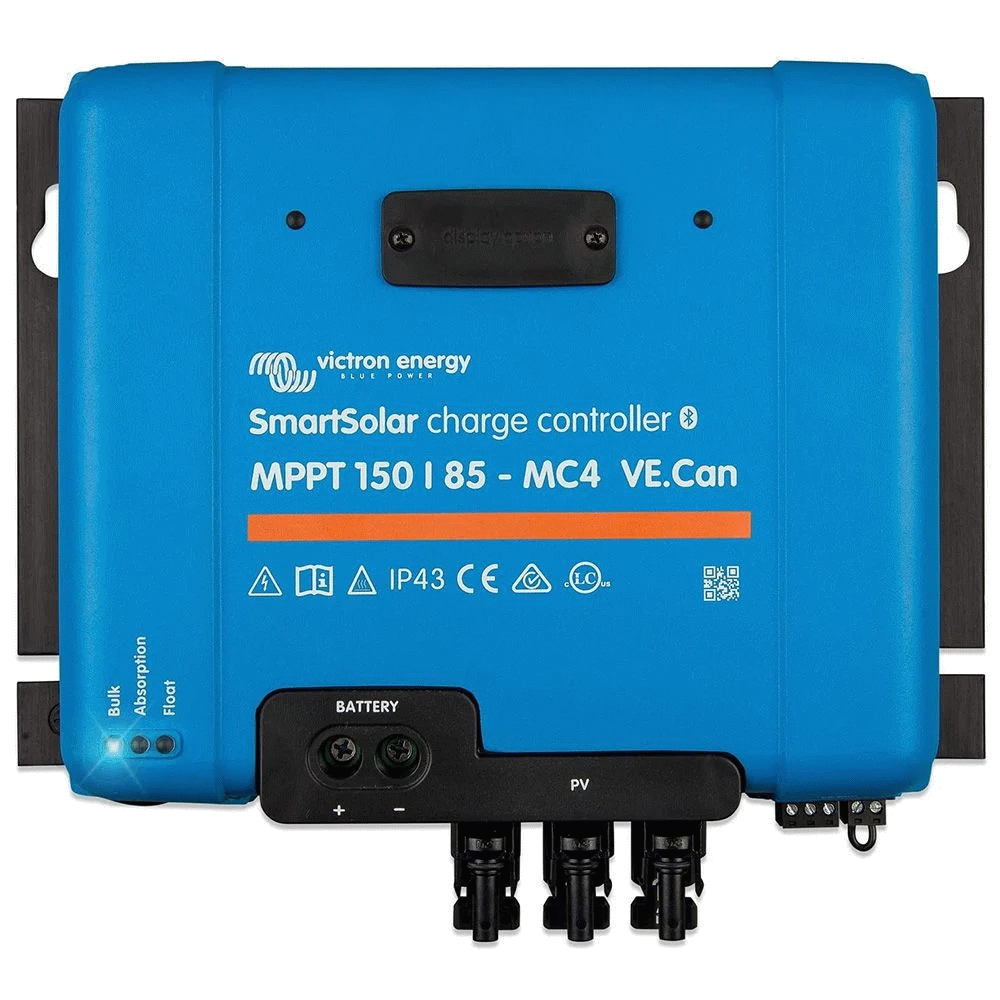

85A MPPT Solar Laderegler Victron SmartSolar 150/85-MC4 12V 24V 36V 48V

Beschreibung

Der Victron SmartSolar MPPT 150/85-MC4 ist ein 85-A-Laderegler für 12-, 24-, 36- und 48-V-Batterien mit bis zu 150 V Eingangsspannung – auf der Solarseite mit drei MC4-Steckerpaaren, sodass Modulstränge ohne Werkzeug direkt eingesteckt werden. Bluetooth und VE.Direct sind eingebaut, die Einstellung läuft über VictronConnect.

Diese Variante im Vergleich: Die MC4-Ausführung spart den Zwischenverteiler: bis zu drei parallele Modulstränge werden direkt am Regler eingesteckt, typisch bei Flachdach- oder Gartenanlagen mit 1.200 W (12 V) bis 4.900 W (48 V) Modulleistung. Wer die Solarleitung lieber mit Aderendhülsen auf Schraubklemmen führt – etwa aus einem Generatoranschlusskasten mit eigenen Sicherungen – nimmt den baugleichen SmartSolar MPPT 150/85-Tr. Für größere Anlagen bis 245 V Eingang gibt es den SmartSolar 250/100-MC4.

• ultraschneller MPPT-Tracker der neusten Generation sorgt für bestmöglichen Ertrag auch bei bedecktem Himmel
• mit optionalem LCD Display
• optionales LCD-Display verfügbar
• hoher Maximalwirkungsgrad von 98%
• Parallel-Betrieb mit anderen 150/85 Reglern möglich
• Regulierbare Konstantladespannung

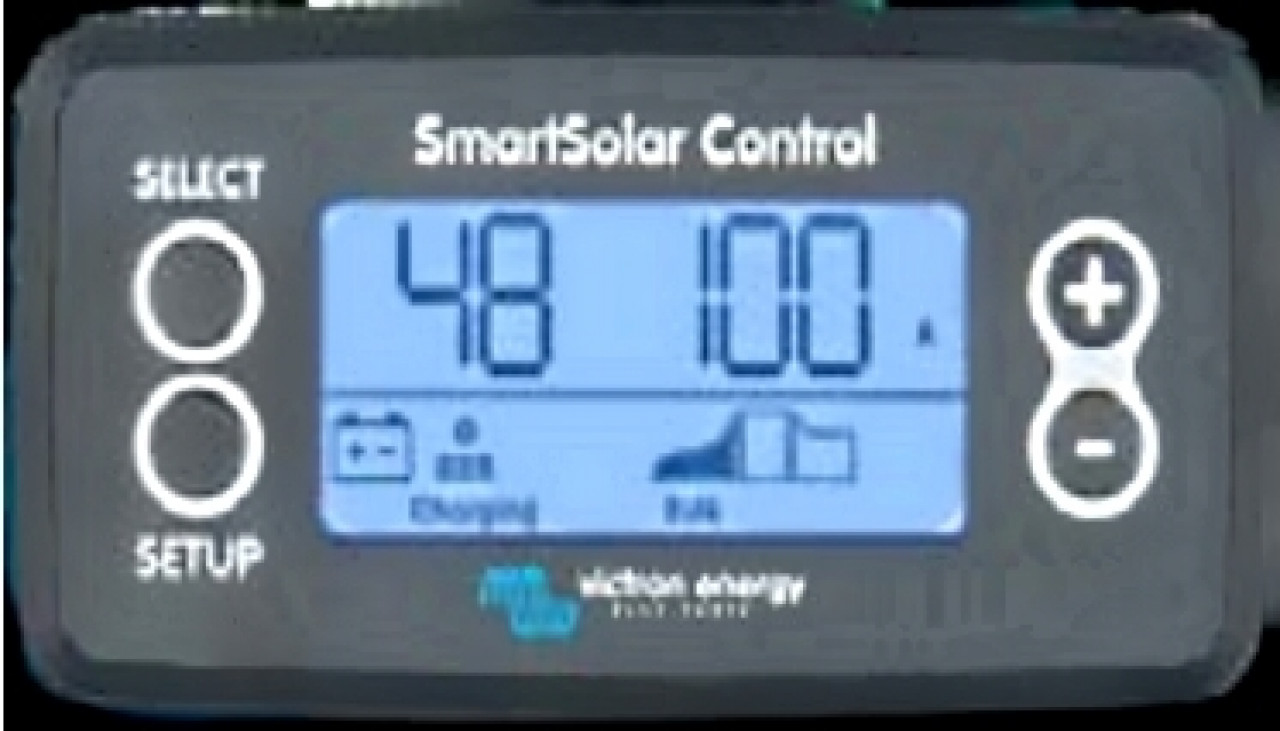

Im Vergleich zur BlueSolar Serie ist bei der SmartSolar Familie das Bluetooth-Modul bereits fest im Regler integriert was den Smart-Dongle bei diesem Gerät überflüssig macht. Neu ist auch das optional erhältliche LCD Display, welches auf den SmartSolar 150/85-MC4 einfach bei Bedarf aufgesteckt werden kann. Das Display liefert dann alle wichtigen Informationen rund um den Regler

Smarte Datenkommunikation über VE.Direct und blitzschnelles Bluetooth-Modul

Moderne Apple und Android Smartphones, Tablets, Macbooks und andere Geräte können dank des fest-integriertem Bluetooth-Modul und der kostenlosen Victron Connect APP verbunden werden. Die App kann dann zur Konfiguration vieler wichtiger Funktionen des SmartSolar Reglers eingesetzt werden.

Automatische Erkennung des Maximum Power Point bei Teilverschattung

Im Falle einer Teil-Verschattung können auf der Strom-Spannungskurve zwei oder mehr Punkte maximaler Leistung (MPP) vorhanden sein. Dieser ist jedoch womöglich nicht der optimale MPP. Der innovative Algorithmus des SmartSolar Gerätes wird den Energieertrag immer maximieren, indem er sich auf den optimalen MPP einstellt.

Produktmerkmale des SmartSolar 150/85-MC4 85A 12V 24V 36V 48V MPPT

• automatische Erkennung der MPP Spannung bei Teilverschattung sorgt für eine weitere Ertragsverbesserung gegenüber „einfacher“ MPPT Laderegler
• fest integriertes Bluetooth Modul für App gestützte Analyse und Konfiguration des Reglers (über kostenlose Victron App auf kompatiblen Geräten)
• integrierter VE.Direct Datenkommunikationsport zum Anschluss Zur Kommunikation mit Zusatzgeräten dem GX Color Control Panel oder einem Smart BMV Batteriemonitor
• Regulierbare Erhaltungsladespannung
• Geeignet für alle AGM, GEL, Blei-Säure Kalzium-Kalzium und Lithium Batterien

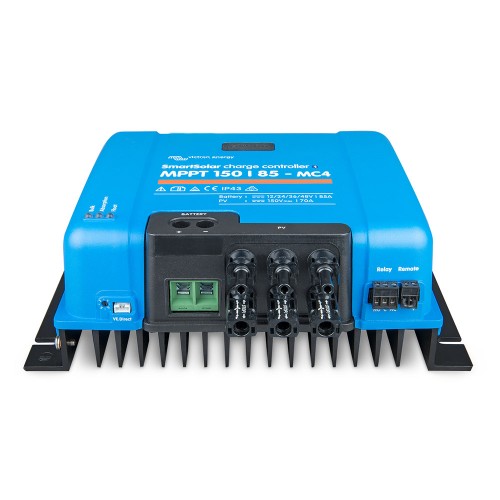

• Solar-Anschluss über 3 Paar MC4 Solaranschlüsse, das Solarfeld kann daher auf 3 bis zu Strings aufgeteilt werden
• voll programmierbare Lade-Algorithmen die später manuell über einen Schalter am Gehäuse aktiviert und umgeschalten werden
• Nennladestrom 85A, 150V maximale PV-Leerlaufspannung
• maximale PV-Leistung: 12V 1200W / 24V 2400W / 48V 4900W
• integrierter Schutz vor Batterieverpolung
• mehrstufiger und adaptiver Lade-Algorithmus
• ferngesteuertes Ein- und Ausschalten über 2-poligen Stecker möglich
• Schutzgrad IP 43 für die elektronischen Bauteile und Schutzart IP 22 für den Anschlussbereich des Reglers
• integrierter Temperatursensor gleicht Erhaltungs- und Konstantladespannung nach Temperatur aus
• Tag/Nacht-Zeitsteuerung und Lichtdämmungsoption

High-Speed MPP-Tracker der neusten Generation

Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert ein extrem schneller MPPT- Regler den Energieertrag im Vergleich zu PWM-Lade-Reglern um bis zu 30 % und im Vergleich zu langsameren MPPT-Reglern um bis zu 10 %.

Umfangreicher elektronischer Schutz

• Schutz vor verpolten Batterieanschluss
• PV-Rückstromsperre
• Schutz vor Überhitzung des Geräts
• Schutz vor Kurzschlüssen
• Schutz vor verpolten PV-Anschluss

VE.Direct Datenkommunikationsport

VE.Direct im Text- Modus übermittelt im Sekundentakt alle wichtigen Parameter an andere Geräte die mit dem Laderegler gekoppelt sind und bietet so die Möglichkeit der Kommunikation mit Zusatzgeräten Systempanel GX Color Control. Alle Victron-Laderegler finden Sie in unserer Victron-Übersicht.

Lieferumfang

• 1x Victron SCC010085310 SmartSolar MPPT 150/85-MC4 12V 24V 36V 48V 85A Laderegler
• Bedienungsanleitung

Technische Daten

Artikelnummer	OF1-67-011660
Hersteller Teilenummer	SCC010085310
Eingangsspannungsbereich (V DC)	max. 150 V / DC
Laderegler Typ	MPPT
zulässige Luftfeuchtigkeit	95 % (nicht kondensierend)
Schutzart IP	IP43 (elektronische Bauteile), IP22 (Anschlussbereich)
max. Ladestrom	85 A
Eigenverbrauch ohne Last im Energiesparmodus	> 35mA 12 V, >20mA 48 V
Batteriespannung	12 V – 48 V
Anzahl der Ladeausgänge	1
Umgebungstemperatur	-30°C – +60°C
unterstützte Batterietypen	AGM, GEL, Bleisäure, LiFePo4 uvm…
Schutzfunktionen	Verpolung an Batterie, PV-Verpolung, Ausgangskurzschluss, Übertemperatur
Abmessungen (LxBxH)	29,5 x 24,6 x 10,3 cm
Gewicht	4,5 kg
EAN	8719076050346
