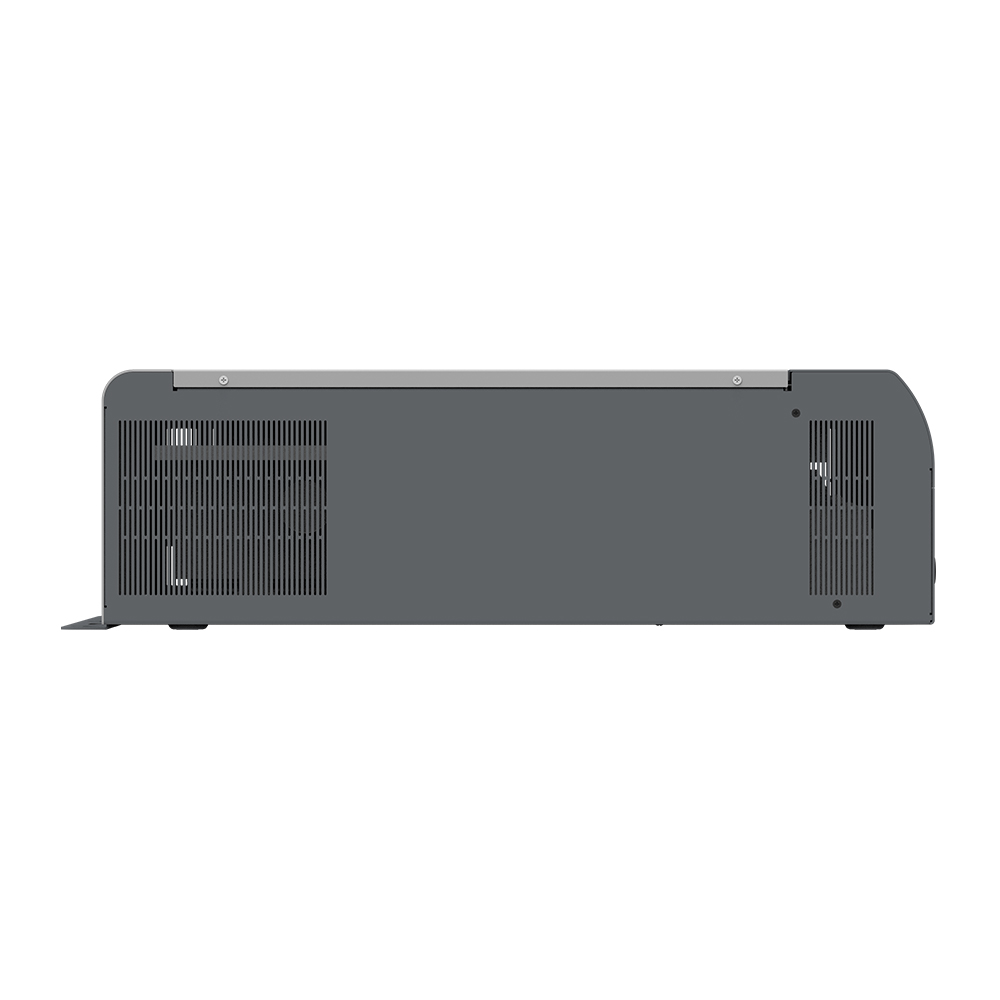

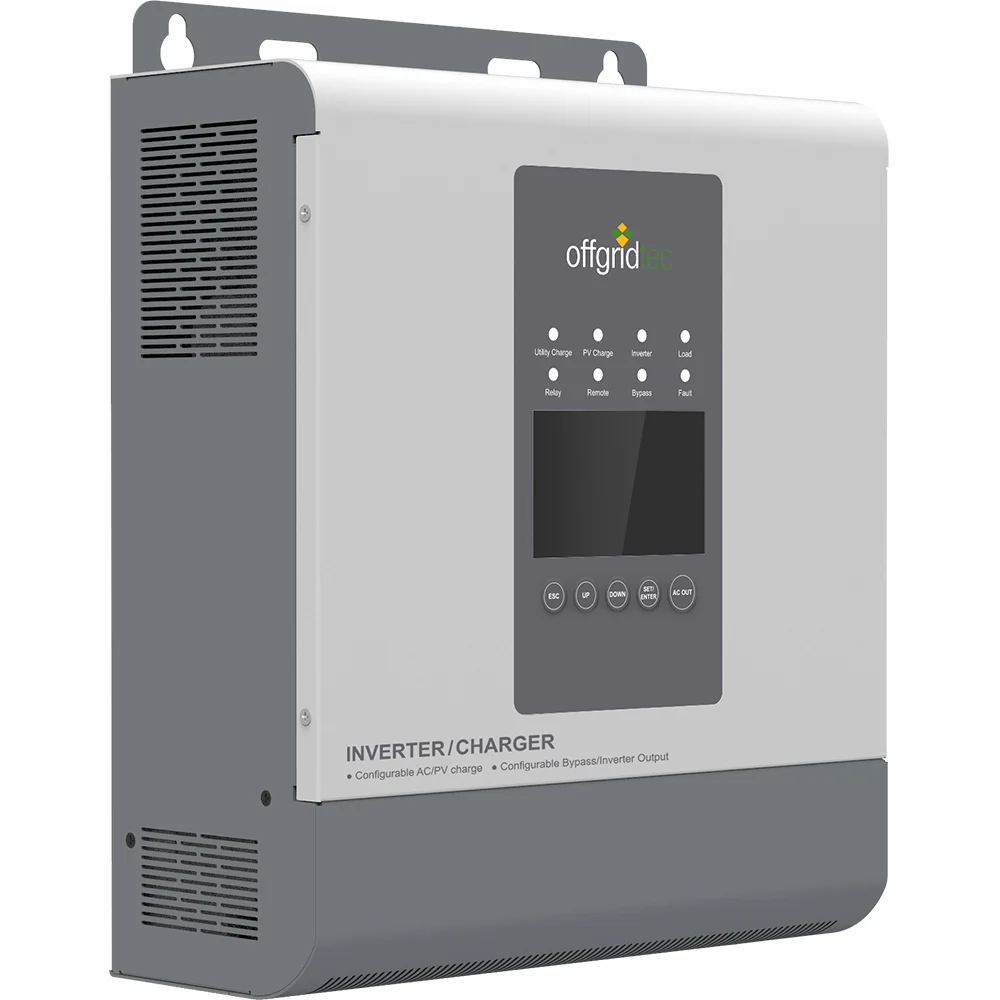

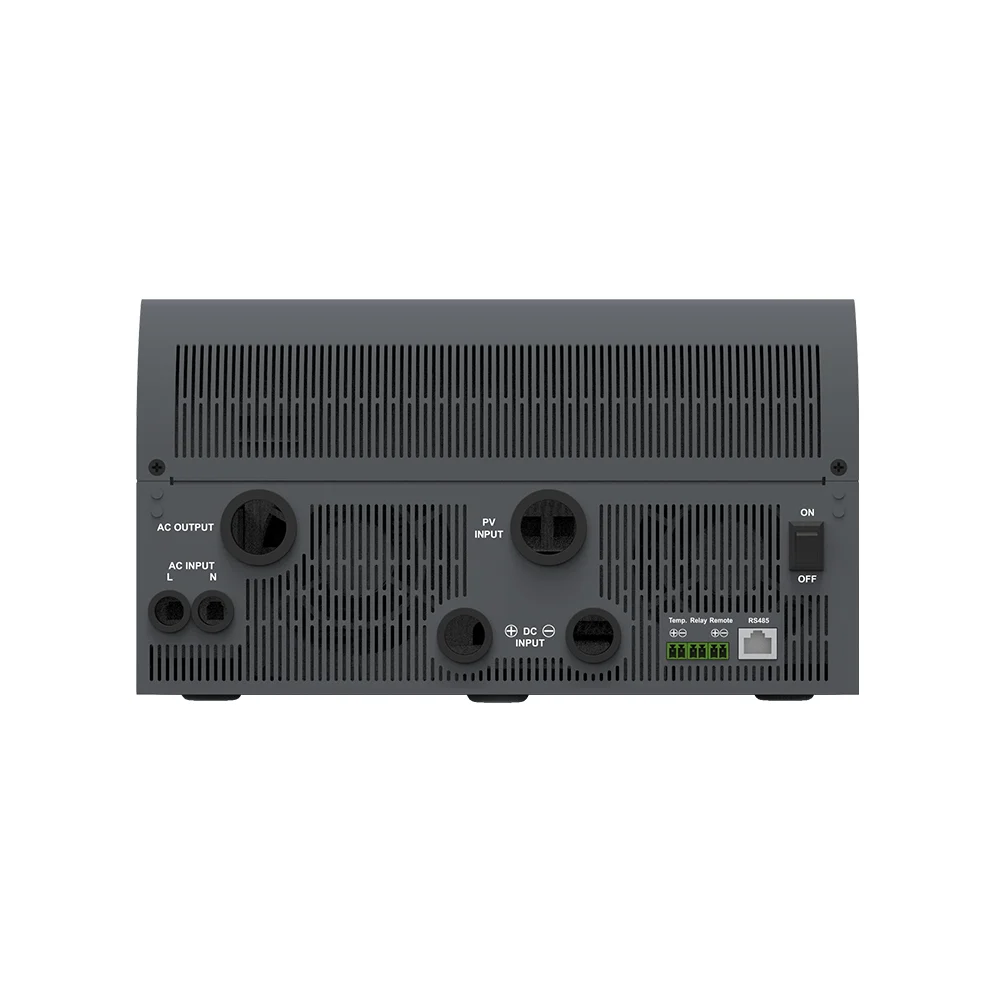

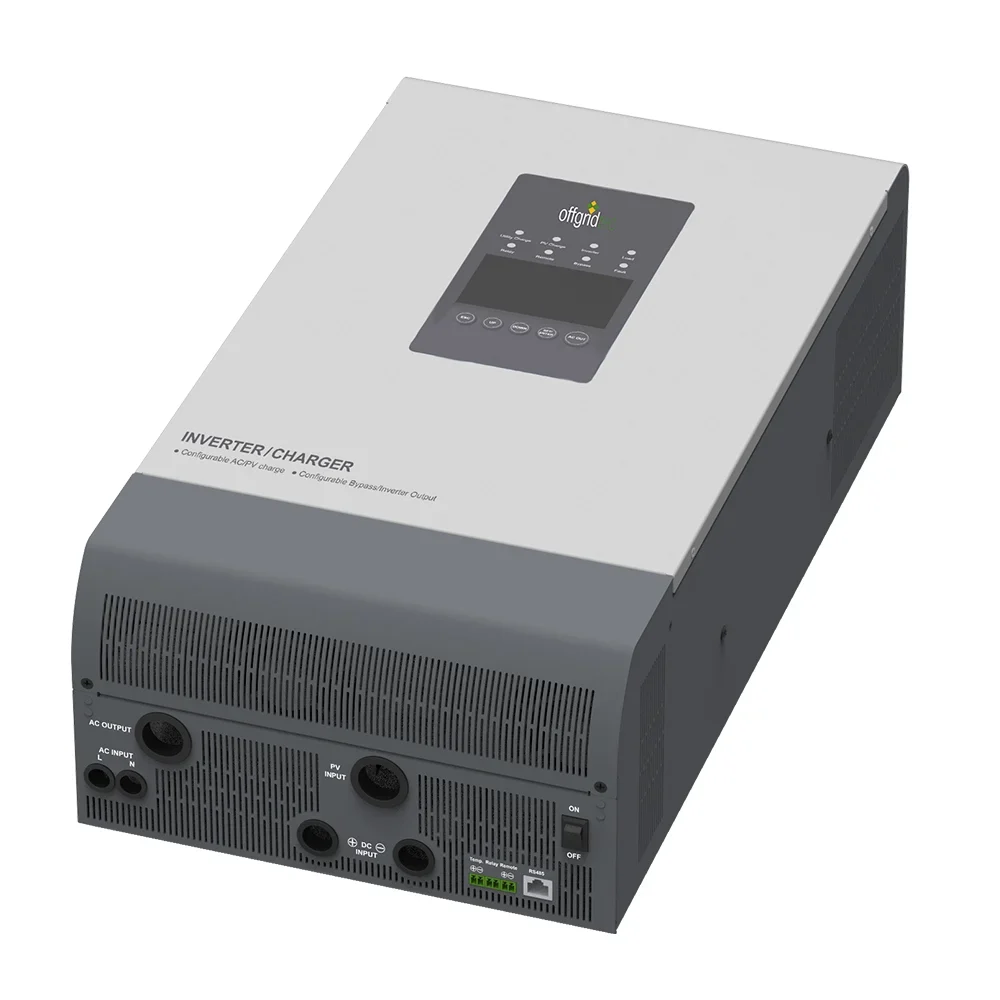

800W 12V Kombi-Wechselrichter 30A MPPT Laderegler 20A Ladegerät

Beschreibung

Der IC-12/800/30/20 von Offgridtec ist eine neue Gerätekombination, die einen Wechselrichter, ein Batterieladegerät und einen MPPT Laderegler in sich vereint. Das Gerät ist optimal für Energiespeicher geeignet, da er die Aufladung sowohl durch das Stromnetz als auch PV-Module, sowie die AC-Ausgabe in einem Gerät integriert. Der leistungsstarke Multi-Core-Chip im Produkt mit dem fortschrittlichen Steuerungsalgorithmus ermöglicht eine intelligente Verwaltung des Systems. Das Gerät ist für Batteriesysteme mit 12V Spannung und Blei-Batterien (Blei-Säure, VRLA-AGM, -GEL) geeignet.

• Vollständig intelligente digitale Energiespeicherausrüstung
• Fortschrittliche MPP-Tracking-Technologie
• Vollständig digital gesteuerte AC-DC Lademodule
• Hohe Ausgangsspannungsstabilität
• Vier Lademodi und zwei Ausgangsmodi
• LCD-Display zur Anzeige verschiedener Systemparameter

Einsatzmöglichkeiten

Das Gerät verfügt insgesamt über vier Lademodi. Es kann der Vorrang für Netzbetrieb oder Solarbetrieb eingestellt werden, eine Kombination aus Netz- und Solarbetrieb oder der reine Solarbetrieb. Bei den Ausgangsmodi kann zwischen Batterie und Energieversorgung gewählt werden.

Eigenschaften:

• Unterstützt Kalt- und Softstart
• RS485 isolierte Kommunikationsschnittstelle

Technische Merkmale IC-12/800/30/20:

• Geeignet für Batteriespannung: 12 V/DC
• Batterie Eingangsspannungsbereich: 10,8 – 16 V/DC
• Schutzart: IP30
• Rel. Luftfeuchtigkeit: <95% (N.C.)
• Betriebsumgebungstemperatur: -20°C – +50°C (volle Ein- und Ausgangsleistung)
• Abmessungen: 386 x 300 x 126 mm
• Gewicht: 7,3 kg

Wechselrichter mit 800W Dauerleistung

Das DC-AC-Wechselrichtermodul basiert auf einem vollständig digitalen und intelligenten Design. Es verwendet die fortschrittliche SPWM-Technologie, gibt eine reine Sinuswelle aus und wandelt 12V/DC in 220/230V/AC um. Das Modul ist geeignet für AC-Lasten von Haushaltsgeräten, Elektrowerkzeugen, elektronischen Audio- und Videogeräten und viele weitere Anwendungsbereiche. Dank der innovativen Spannungs-, Strom- und Leistungsregelung mit mehreren Regelkreisen verfügt das Gerät über ein gutes, dynamisches Ansprechverhalten, eine hohe Widerstandsfähigkeit gegen Spannungsspitzen und eine hohe Betriebssicherheit.

Technische Merkmale:

• Kontinuierliche Ausgangsleistung: 800W
• Ausgangsleistung (15min): 1000W
• Überlast-Ausgangsleistung (5s): 1600W
• Max. Stoßleistung: 2000W
• Ausgangsspannungsbereich: 220V -6%~+5% / 230V -10%~+5%
• Ausgangsfrequenz: 50/60 ±0,1Hz
• Ausgabemodus: Einphasig
• Ausgangswelle: Reine Sinuswelle
• Max. Effizienz: 91%
• Transferzeit: 20ms (ohmsche Last)

MPPT Laderegler mit 30A max. PV-Ladestrom

Das Laderegler-Modul verwendet die modernste optimierte MPPT-Technologie. Dieses Verfahren kann dabei helfen, den Solarstromertrag zu maximieren, indem der Laderegler bei wechselhaften Bedingungen aus der Leistungskurve der Solarmodule immer das Maximum herausholt.

Technische Merkmale:

• Max. PV-Leerlaufspannung: 60V (bei min. Betriebsumgebungstemperatur)
• Max. PV-Leerlaufspannung: 46V (bei 25°C Umgebungstemperatur)
• Max. PV-Eingangsleistung: 390W
• Max. PV-Ladestrom: 30A
• Effizienz der Ladeumwandlung: <98%
• Temperaturkompensationskoeffizient: -3mV /°C / 2V (Standard)

Batterieladegerät mit 20A max. Ladestrom

Die AC-DC-Ladeeinheit verfügt über eine volldigitale, doppelte Regelschleife und hat eine hohe Reaktionsgeschwindigkeit und Stabilität. Eine breite AC-Eingangsspannung und Ladestrombegrenzung können eingestellt werden. Dieses Modul verfügt über vollständige Schutzfunktionen am Ein- und Ausgang. Mit der Utility-Bypass-Ladefunktion kann das Modul die Last direkt mit Strom versorgen und gleichzeitig die Batterie laden.

Technische Merkmale:

• Geeignet für Batterienennspannung: 12V/DC
• Betriebsspannungsbereich: 160V/AC~280V/AC
• Startspannungsbereich: 170V/AC~270V/AC
• Max. Ladestrom: 20A

Umfangreiche Schutzfunktionen

Die IC-Geräteserie verfügt über verschiedenste Schutzfunktionen:

• PV-Grenzstrom, -Kurzschluss, -Verpolung
• Rückstromsperre
• AC-IN Über- & Unterspannung
• Batterie-Überspannung & -Überentladung
• Lastausgang Kurzschluss & Überlast
• Geräteüberhitzung

Lieferumfang:

1x Offgridtec IC-12/800/30/20 Gerätekombination

Ausgangssignal	Reiner Sinus
