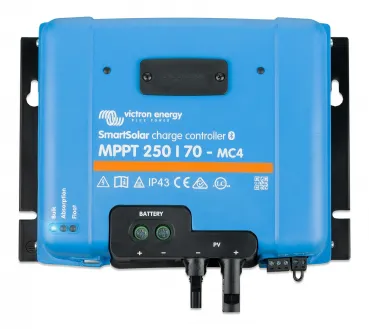

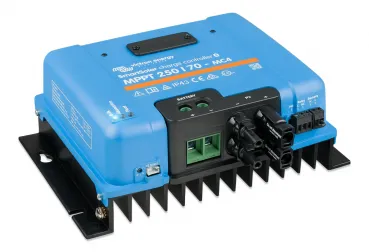

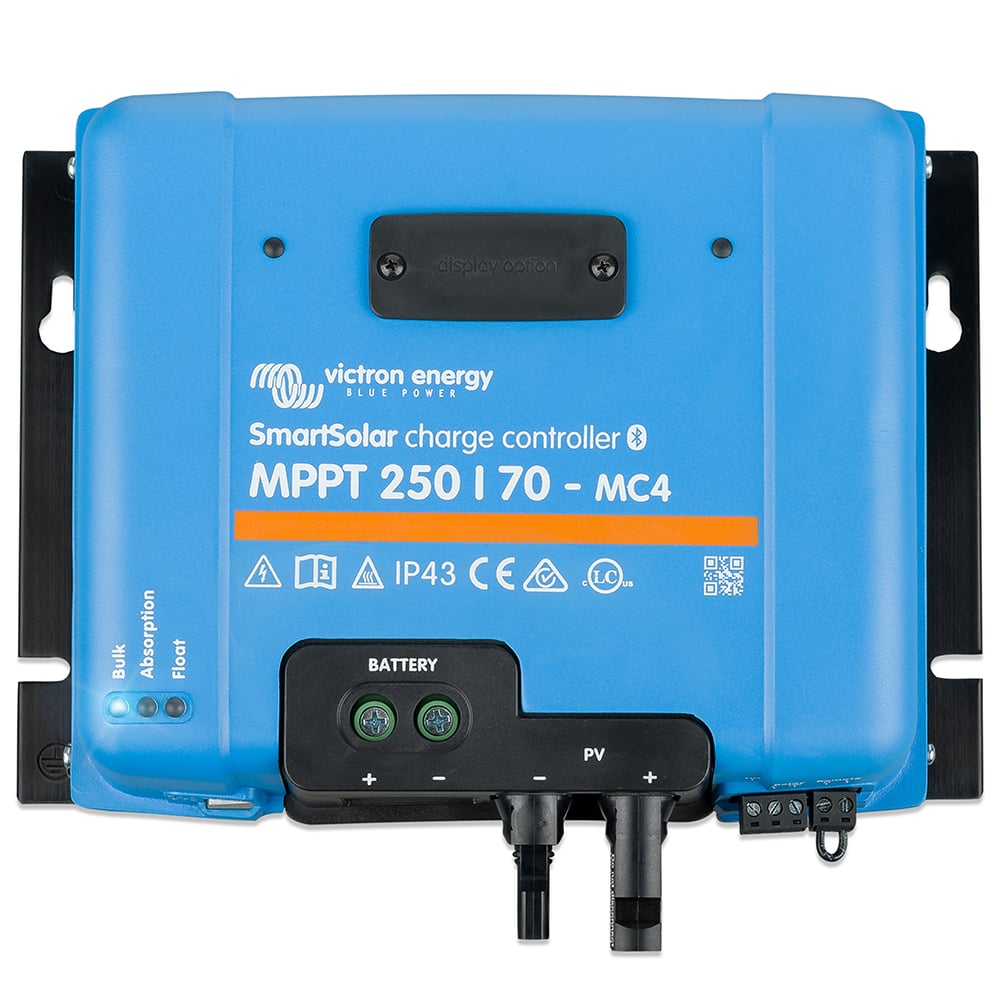

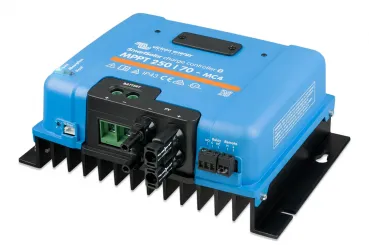

70A MPPT Solar Laderegler Victron SmartSolar 250/70-MC4 VE.Can 12V 24V 36V 48V

Beschreibung

Der MPPT Laderegler 250/70-MC4 VE.Can von Victron Energy (MPN SCC125070521) lädt 12V-, 24V-, 36V- und 48V-Batterien mit bis zu 70 A und nimmt Solarstrings bis 250 V Leerlaufspannung auf. Am 48V-Speicher verarbeitet er bis zu 4.000 W Modulleistung. Bluetooth ist ab Werk eingebaut. Der SmartSolar 250/70-MC4 VE.Can passt zu großen Inselanlagen in Haus, Werkstatt oder Ferienhaus mit langen Modulsträngen.

• Bis zu 25 Regler über VE.Can synchronisierbar
• PV-Module ohne Adapter direkt aufsteckbar
• 70 A Ladestrom und 4.000 W PV am 48V-System
• 250 V PV-Spannung erlauben lange Strings und dünnere Kabel
• 99 % Spitzenwirkungsgrad, lüfterlos und geräuschlos

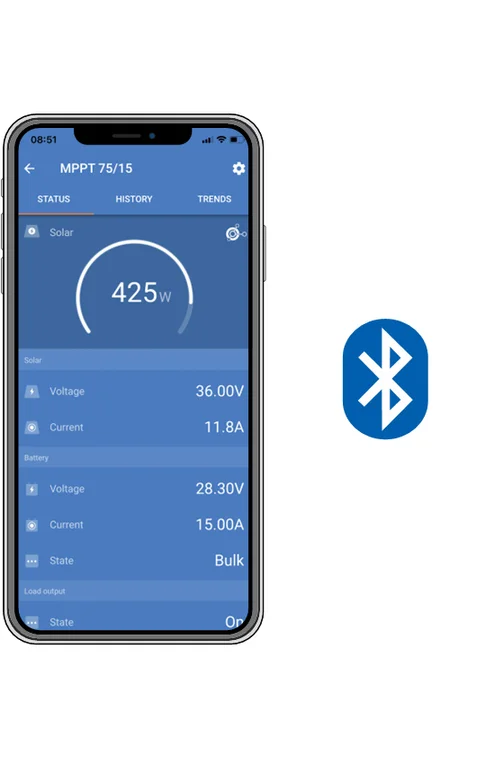

• Bluetooth zusätzlich ab Werk

Für wen ist das Produkt gedacht?

• Großanlagen mit mehreren Ladereglern, die über CAN-Bus synchronisiert werden sollen – bis zu 25 Geräte
• Aufbauer von 48V-Hausspeichern mit bis zu 4.000 W Modulleistung je Regler
• Installateure, die steckfertig arbeiten – MC4 spart das Konfektionieren und Klemmen der PV-Leitungen
• Systeme mit Cerbo GX oder Ekrano GX, bei denen alle Regler über ein einziges Kabel angebunden werden
• Anlagen mit VE.Bus BMS, das den Regler über die Fern-Ein/Aus-Klemme abschaltet
• Boote und Expeditionsfahrzeuge mit 24V- oder 48V-Bordnetz und LiFePO4-Bank

Wer nur einen einzelnen Regler betreibt oder maximal zehn per Bluetooth koppelt, kommt mit dem günstigeren 250/70-Tr ohne VE.Can aus. Wer mehr als 4.000 W an einem Gerät braucht, greift zum 250/85 oder 250/100.

Einsatzmöglichkeiten

• Mehrere Modulfelder an einer Batteriebank: Zwei oder drei Regler über VE.Can verkettet laden synchron statt gegeneinander.
• 48V-Hausspeicher bis 4.000 W PV je Regler: Volle Leistung an einem Gerät, im VRM-Portal ausgewertet.

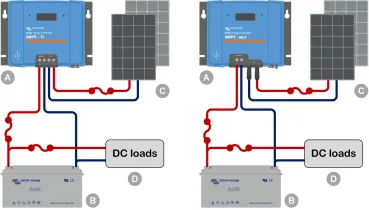

• Steckfertige Montage: Zwei Strings gehen direkt auf die MC4-Paare, weitere über Y-Splitter – maximal 30 A je Anschluss.
• Große Inselanlage mit langen Leitungswegen: Sechs bis acht Module in Reihe bleiben unter 250 V und senken den Strom deutlich.
• Anlage mit BMS: Die Fern-Ein/Aus-Klemme wird direkt vom VE.Bus BMS angesteuert.
• Fernbetreute Anlage: Alle VE.Can-Regler senden über ein Kabel an das GX-Gerät, von dort geht es ins VRM-Portal.

Vorteile und Grenzen

Zwei Merkmale unterscheiden dieses Modell von der einfachen Tr-Version. Erstens die zwei MC4-Steckerpaare auf der PV-Seite: Solarmodule werden ohne Werkzeug direkt aufgesteckt. Zweitens die zwei VE.Can-Anschlüsse, über die sich bis zu 25 Laderegler zu einem System verketten lassen – statt maximal zehn per Bluetooth.

Über VE.Can senden alle Regler ihre Daten über ein einziges Kabel an ein GX-Gerät und synchronisieren dabei ihre Ladephasen. In großen Anlagen mit mehreren Modulfeldern ist das der entscheidende Vorteil: Die Batteriebank sieht ein einheitliches Ladeprofil statt mehrerer unabhängig arbeitender Regler.

Mit 99 % Spitzenwirkungsgrad arbeitet die 250V-Serie effizienter als jeder 150V-Regler – und das ohne Lüfter, also völlig geräuschlos.

VE.Can oder Bluetooth – wann lohnt der CAN-Bus?

Beide Varianten können mehrere Regler synchronisieren, aber unterschiedlich weit:

• Bluetooth (VE.Smart Networking): bis zu 10 Regler, kabellos, ohne Zusatzhardware. Reicht für die allermeisten Wohnmobil-, Boot- und Hüttenanlagen.
• VE.Can: bis zu 25 Regler über CAN-Bus-Kabel, dazu die Datenübertragung an ein GX-Gerät über eine einzige Leitung. Sinnvoll ab drei bis vier Reglern, bei großen Distanzen im Technikraum und überall dort, wo eine kabelgebundene Verbindung zuverlässiger ist als Funk.

Die VE.Can-Anschlüsse sind als RJ45-Buchsen ausgeführt. Am Ende jeder Kette gehört ein Abschlusswiderstand, der als Zubehör erhältlich ist.

Hersteller-Nr. (MPN)	SCC125070521
Batteriespannung	12 / 24 / 48 V Auto Select (36 V per Software-Tool)
Nennladestrom	70 A
Nominale PV-Leistung	12 V: 1.000 W / 24 V: 2.000 W / 36 V: 3.000 W / 48 V: 4.000 W
Maximale PV-Leerlaufspannung	250 V absoluter Höchstwert (kälteste Bedingungen), 245 V für Einschalten und Betrieb
Max. Kurzschlussstrom der Solaranlage	35 A, davon maximal 30 A je MC4-Anschluss
Maximaler Wirkungsgrad	99 %
Eigenverbrauch	unter 35 mA bei 12 V, 20 mA bei 48 V

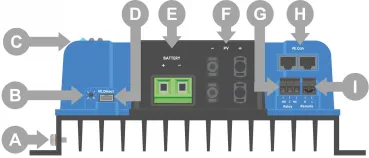

Datenkommunikation	2x VE.Can (CAN-Bus), VE.Direct-Port und Bluetooth ab Werk
Konstantspannung (Absorption)	14,4 / 28,8 / 57,6 V, regulierbar
Erhaltungsspannung (Float)	13,8 / 27,6 / 55,2 V, regulierbar
Ausgleichsspannung	16,2 / 32,4 / 64,8 V, regulierbar
Ladealgorithmus	mehrstufig adaptiv, acht vorprogrammierte Algorithmen oder benutzerdefiniert
Temperaturkompensation	-16 / -32 / -48 / -64 mV pro °C
Ferngesteuerte Ein-/Aus-Schaltung	ja, 2-poliger Stecker (z. B. VE.Bus BMS)
Programmierbares Relais	DPST, 240 VAC / 4 A, DC 4 A bis 35 VDC bzw. 1 A bis 60 VDC
Parallelbetrieb	bis zu 25 Geräte über VE.Can oder bis zu 10 Geräte über Bluetooth
Schutzfunktionen	PV-Verpolung, Ausgangskurzschluss, Übertemperatur mit Leistungsreduzierung
Betriebstemperatur	-30 °C bis +60 °C, voller Nennausgang bis 40 °C
Feuchte	95 % nicht kondensierend
Maximale Höhe	5.000 m, voller Nennausgang bis 2.000 m
Verschmutzungsgrad	PD3
Schutzklasse	IP43 elektronische Bauteile, IP22 Anschlussbereich
PV-Anschluss	2 Paar MC4-Stecker, intern parallel auf einen MPP-Tracker geführt
Batterieanschluss	Schraubklemmen 35 mm² / AWG2

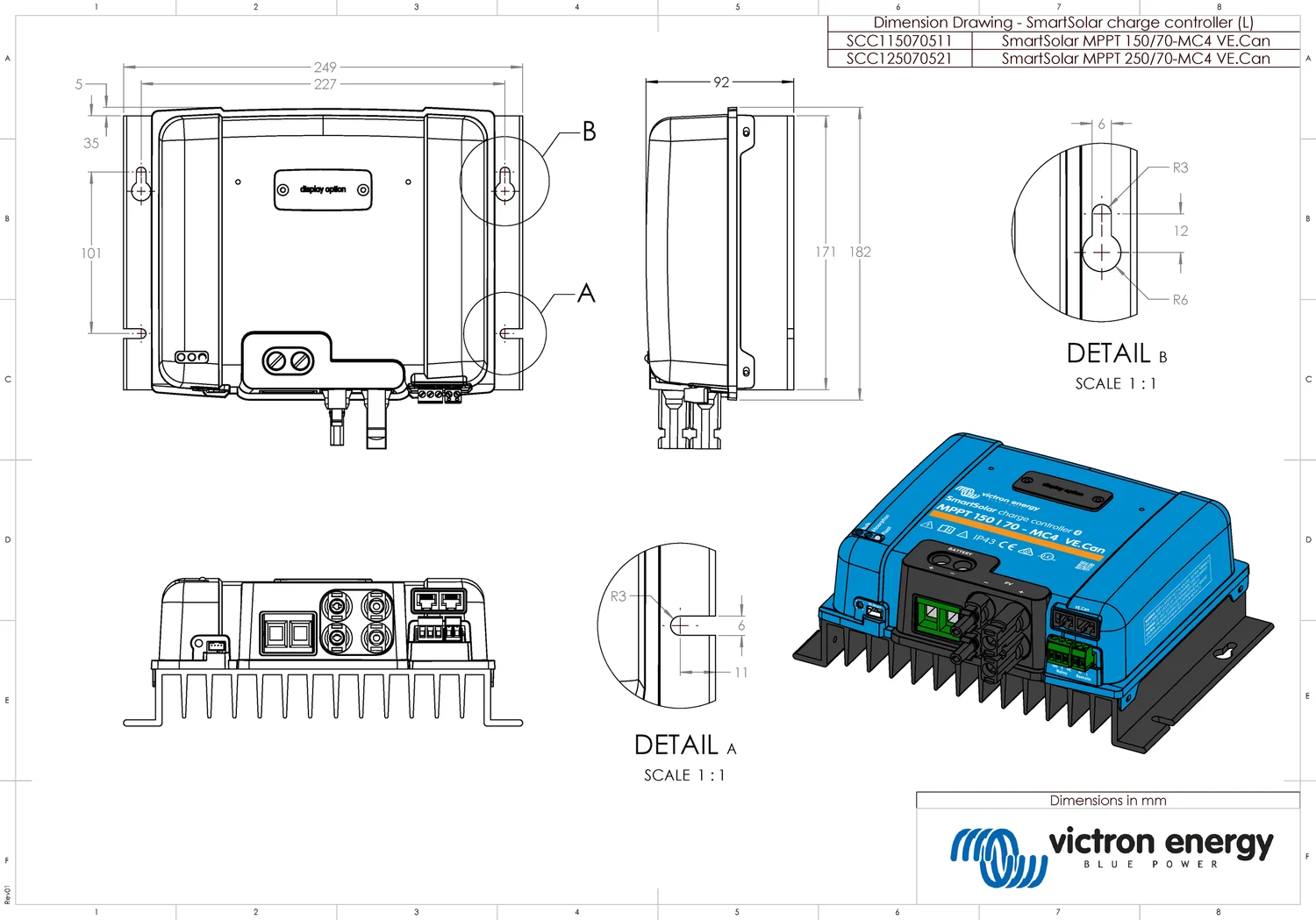

Maße (H x B x T)	215 x 250 x 95 mm
Gewicht	3 kg
Gehäusefarbe	Blau RAL 5012
Normen	EN/IEC 62109-1, UL 1741, CSA C22.2
EAN	8719076051909

Lieferumfang

• 1x Victron SmartSolar MPPT 250/70-MC4 VE.Can Solarladeregler (SCC125070521)
• 1x Bedienungsanleitung

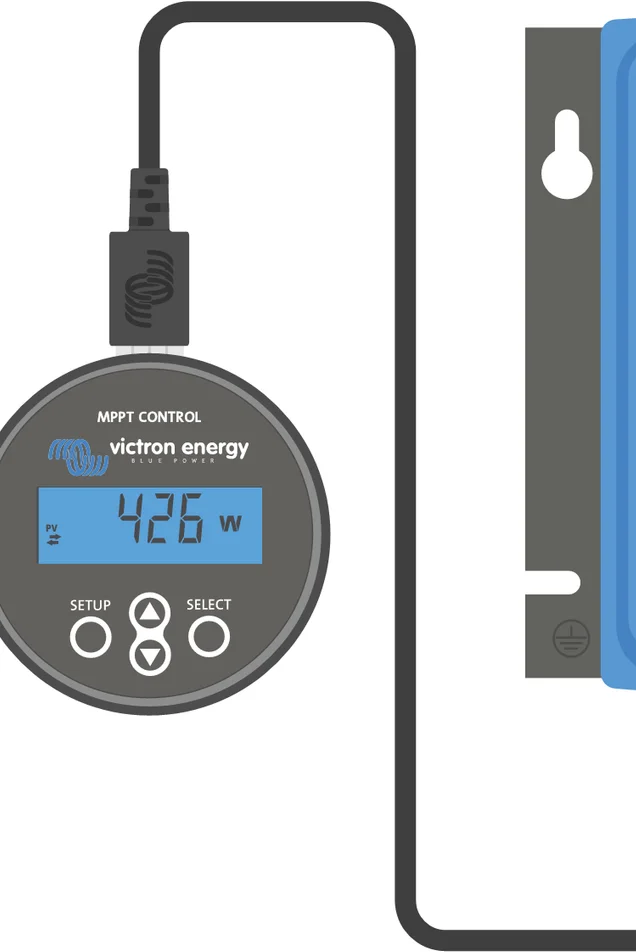

Nicht enthalten und separat erhältlich: einsteckbares SmartSolar-Display, MPPT Control Fernanzeige, VE.Direct-Kabel, VE.Can-Kabel und Abschlusswiderstände, Smart Battery Sense, MC4-Y-Splitter sowie Solar- und Batteriekabel.
