70A MPPT Solar Laderegler Victron SmartSolar 150/70-Tr VE.Can 12V 24V 36V 48V
376,39 €
Versandkostenfreiinkl. 0 % MwSt. versandkostenfrei
Art.-Nr. OF1-67-014610EAN 8719076050322
- Zwei VE.Can-Anschlüsse für bis zu 25 Geräte in Reihe
- Zusätzlich VE.Direct und Bluetooth ab Werk
- 4.000 W PV am 48V-System
Lieferzeit: 7–12 Werktage
Auf Lager
Beschreibung
Der MPPT Laderegler 150/70-Tr VE.Can von Victron Energy (MPN SCC115070411) ist die vernetzte Ausbaustufe der 150V-Klasse. Er lädt 12V-, 24V-, 36V- und 48V-Batterien mit bis zu 70 A und verarbeitet am 48V-Speicher bis zu 4.000 W Modulleistung. Entscheidend ist der Unterschied zur Standardversion: Dieses Gerät hat zwei VE.Can-Anschlüsse zusätzlich zu VE.Direct und Bluetooth. Der SmartSolar 150/70-Tr VE.Can passt zu großen Inselanlagen in Haus, Werkstatt oder Ferienhaus mit langen Modulsträngen.
- Zwei VE.Can-Anschlüsse für bis zu 25 Geräte in Reihe
- Zusätzlich VE.Direct und Bluetooth ab Werk
- 4.000 W PV am 48V-System
- Programmierbares Relais und Fern-Ein/Aus
- Steckplatz für das optionale SmartSolar-Display
- 98 % Spitzenwirkungsgrad, lüfterlos
Für wen ist das Produkt gedacht?
- Größere Anlagen mit mehreren Ladereglern, die über ein Kabel statt über Bluetooth zusammenarbeiten sollen
- Betreiber bestehender Victron-Systeme mit Cerbo GX, Ekrano GX oder Color Control und VE.Can-Verkabelung
- 48V-Hausspeicher, bei denen mehrere Dachflächen mit eigenen Strings auf eine Batteriebank arbeiten
- Gewerbliche Inselanlagen mit Fernwartung über das VRM-Portal
- Boote und Expeditionsfahrzeuge mit umfangreicher Victron-Peripherie und VE.Bus BMS
- Anlagen mit Lastmanagement, in denen das Relais Verbraucher oder Generator ansteuert
Wer nur einen einzelnen Regler betreibt und ohnehin per Bluetooth arbeitet, kommt mit dem SmartSolar 150/70-Tr ohne VE.Can günstiger weg. Erst ab zwei oder drei Reglern und einem GX-Gerät spielt die CAN-Anbindung ihren Vorteil aus.
Einsatzmöglichkeiten
- Mehrere Dachflächen, ein Speicher: Ost-, Süd- und Westdach bekommen je einen eigenen Regler. Über VE.Can arbeiten sie synchron auf dieselbe 48V-Bank.
- Gewerbliche Inselanlage mit Fernwartung: Ein Kabel vom letzten Regler zum Cerbo GX genügt, alle Erträge erscheinen im VRM-Portal.
- Nachrüstung einer wachsenden Anlage: Ein weiterer Regler wird einfach in die VE.Can-Kette eingeschleift, ohne die Bluetooth-Grenze von zehn Geräten zu erreichen.
- 48V-Speicher mit 4.000 W PV: Volle Leistung an einem einzigen Gerät, Schraubklemmen bis 35 mm² für kurze Leitungswege.
- Boot mit VE.Bus BMS: Die Fern-Ein/Aus-Klemme wird vom BMS angesteuert und trennt die Ladung bei Grenzwertüberschreitung.
- Lastmanagement: Das programmierbare Relais schaltet nach Batteriespannung, Ladezustand, Temperatur oder Uhrzeit.
Vorteile und Grenzen
Vorteile
- Schraubklemmen bis 35 mm²
Grenzen
- Deutlich teurer als die Version ohne VE.Can – der Aufpreis lohnt erst ab mehreren Reglern oder mit GX-Gerät
- VE.Can-Kabel und Abschlusswiderstände sind nicht im Lieferumfang
- Kein Lastausgang – Verbraucher über Relais oder BatteryProtect schalten
- Display ist optionales Zubehör
- 36V-Betrieb nur manuell einstellbar
- IP22 im Anschlussbereich – Montage nur trocken und geschützt
Über VE.Can lassen sich bis zu 25 Laderegler in Reihe verbinden und mit einem einzigen Kabel an ein GX-Gerät anschließen. Sie synchronisieren ihre Ladephasen und melden ihre Daten gemeinsam an das VRM-Portal. Zum Vergleich: Über Bluetooth allein sind es maximal zehn Geräte.
Das Kürzel Tr bezeichnet die Ausführung mit Schraubklemmen bis 35 mm². Programmierbares Relais, ferngesteuerte Ein-/Aus-Schaltung und der Steckplatz für das optionale SmartSolar-Display sind ebenfalls an Bord.
| Hersteller-Nr. (MPN) | SCC115070411 |
|---|---|
| Hersteller-Teilenummer (MPN) | SCC115070411 |
| Batteriespannung | 12 / 24 / 48 V automatische Auswahl, 36 V manuell |
| Maximaler Batteriestrom | 70 A |
| PV-Nennleistung | 12 V: 1.000 W / 24 V: 2.000 W / 36 V: 3.000 W / 48 V: 4.000 W |
| Maximale PV-Leerlaufspannung | 150 V absoluter Höchstwert (kälteste Bedingungen), 145 V für Einschalten und Betrieb |
| Max. PV-Kurzschlussstrom | 50 A |
| Spitzenwirkungsgrad | 98 % |
| Eigenverbrauch | unter 35 mA bei 12 V, unter 20 mA bei 48 V |
| Konstantspannung (Absorption) | 14,4 / 28,8 / 57,6 V, regulierbar |
| Erhaltungsspannung (Float) | 13,8 / 27,6 / 55,2 V, regulierbar |
| Ausgleichsspannung | 16,2 / 32,4 / 64,8 V, regulierbar |
| Ladealgorithmus | mehrstufig adaptiv, acht vordefinierte Algorithmen oder benutzerdefiniert |
| Temperaturkompensation | -16 / -32 / -48 / -64 mV pro °C |
| Datenkommunikation | zwei VE.Can-Anschlüsse, VE.Direct-Anschluss, Bluetooth über die VictronConnect-App |
| Ferngesteuerte Ein-/Aus-Schaltung | ja, 2-polige Anschlüsse |
| Programmierbares Relais | DPST, 240 VAC / 4 A, DC 4 A bis 35 VDC bzw. 1 A bis 60 VDC |
| Parallelbetrieb | bis zu 25 Geräte über VE.Can oder bis zu 10 Geräte über Bluetooth |
| Schutzfunktionen | PV-Verpolung, Ausgangskurzschluss, Übertemperatur |
| Betriebstemperatur | -30 °C bis +60 °C, volle Nennausgangsleistung bis 40 °C |
| Feuchte | 95 % nicht kondensierend |
| Maximale Höhe | 5.000 m, voller Nennausgang bis 2.000 m |
| Verschmutzungsgrad | PD3 |
| Schutzklasse | IP43 elektronische Bauteile, IP22 Anschlussbereich |
| PV- und Batterieanschluss | Schraubklemmen 35 mm² / AWG2 |

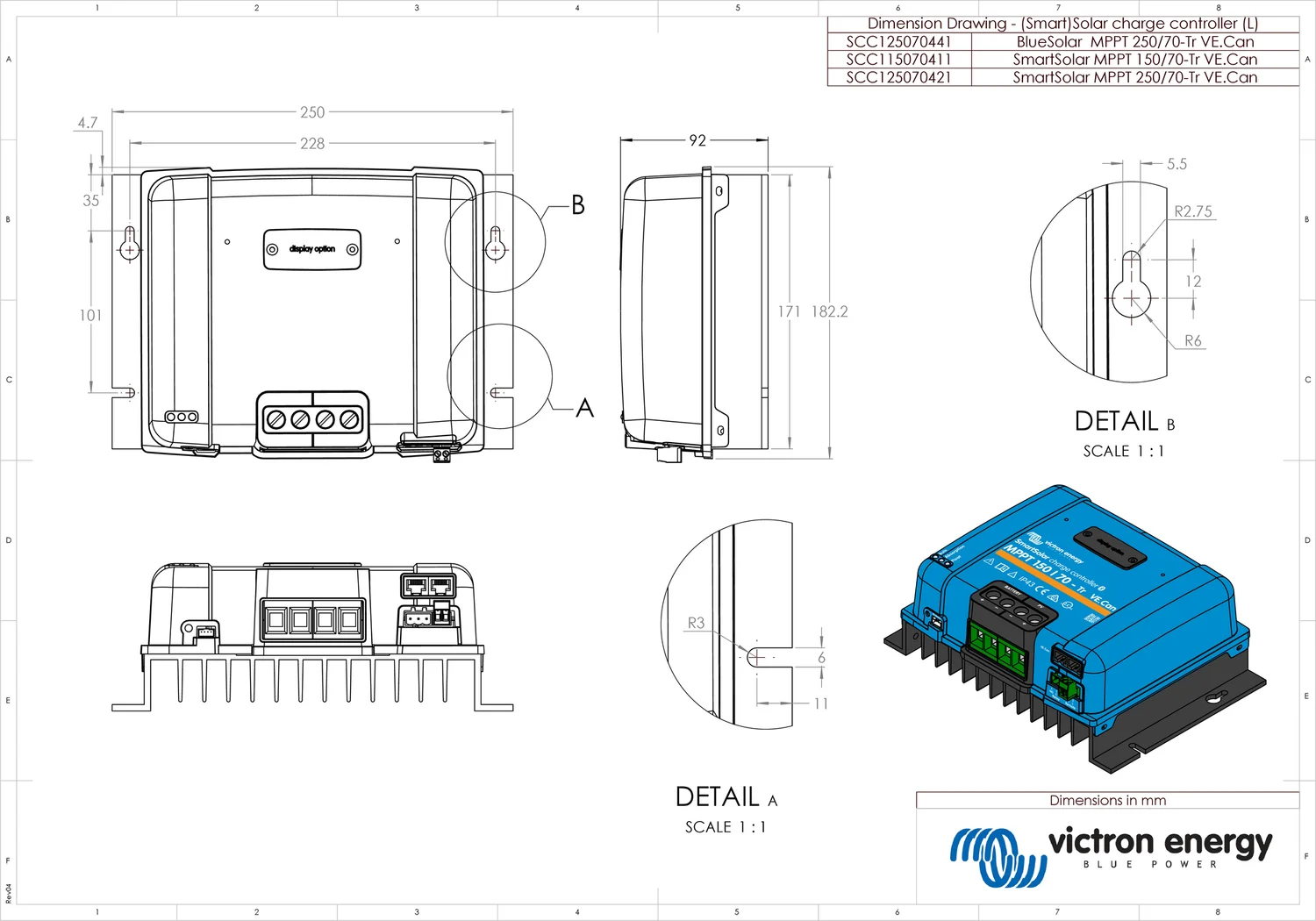

| Maße (H x B x T) | 185 x 250 x 95 mm |
| Gewicht | 3 kg |
| Gehäusefarbe | Blau RAL 5012 |
| Normen | EN/IEC 62109-1, UL 1741, CSA C22.2 |
| EAN | 8719076050322 |
Lieferumfang
- 1x Victron SmartSolar MPPT 150/70-Tr VE.Can Solarladeregler (SCC115070411)
- 1x Bedienungsanleitung
Nicht enthalten und separat erhältlich: VE.Can-Kabel und Abschlusswiderstände, einsteckbares SmartSolar-Display, MPPT Control Fernanzeige, VE.Direct-Kabel, Smart Battery Sense sowie Solar- und Batteriekabel.
Victron Energy BVDe Paal 35
Almere, NL, 1351JG
Tel.: 0031365359700
sales@victronenergy.com
Häufige Fragen
Was bringt mir VE.Can gegenüber der Standardversion? ▾
Über die beiden VE.Can-Anschlüsse lassen sich bis zu 25 Laderegler in Reihe verkabeln und mit einem einzigen Kabel an ein GX-Gerät anbinden. Sie synchronisieren ihre Ladephasen und melden gemeinsam ans VRM-Portal. Ohne VE.Can, also nur über Bluetooth, sind maximal zehn Geräte synchronisierbar. Der Aufpreis lohnt sich deshalb ab etwa zwei bis drei Reglern oder sobald ein GX-Gerät im System ist.
Wie viel Solarleistung verträgt der 150/70 VE.Can? ▾
Die PV-Nennleistung liegt bei 1.000 W am 12V-System, 2.000 W am 24V-System, 3.000 W bei 36 V und 4.000 W am 48V-System. Die PV-Leerlaufspannung darf 150 V nicht überschreiten. Beim SmartSolar 150/70-Tr VE.Can darf die Leerlaufspannung des Modulstrangs auch bei Frost 150 V nicht überschreiten – sie liegt dann rund 10 Prozent über dem Datenblattwert der Module.
Brauche ich zusätzliches Zubehör für VE.Can? ▾
Ja. VE.Can-Kabel und die beiden Abschlusswiderstände am Anfang und Ende der Kette sind nicht im Lieferumfang enthalten. Bei einem einzelnen Regler am GX-Gerät genügen ein Kabel und zwei Abschlusswiderstände. Alternativ lässt sich das Gerät auch über VE.Direct oder Bluetooth einbinden.
Was bedeutet das Tr im Namen? ▾
Tr steht für die Ausführung mit Schraubklemmen. PV- und Batterieseite nehmen Querschnitte bis 35 mm² auf. Die MC4-Variante bringt stattdessen fertige MC4-Steckverbinder mit und baut mit 215 mm etwas höher als die 185 mm der Tr-Version.
Hat der Regler einen Lastausgang? ▾
Nein. Für die Lastabschaltung nutzen Sie das eingebaute programmierbare Relais, das 240 VAC bei 4 A oder 4 A bis 35 VDC schaltet, oder ein separates BatteryProtect. Zusätzlich gibt es eine ferngesteuerte Ein-/Aus-Schaltung über zweipolige Anschlüsse, etwa für ein VE.Bus BMS.
Downloads
- Victron Connect Handbuch
- Datenblatt Victron SmartSolar MPPT VE.Can 150
- Beschränkte Garantie Victron Energy
- Welcher Solar-Laderegler - PWM oder MPPT? Victron Energy
- Anleitung MPPT Smartsolar Victron 150/100
Alle Dokumente öffnen in einem neuen Tab.
Herstellergarantie: Victron Energy B.V., De Paal 35, 1351 JG Almere, Niederlande, gewährt auf diesen Artikel eine Garantie von 5 Jahren ab Kaufdatum nach Maßgabe der Garantiebedingungen (PDF · auch im Reiter „Downloads“). Geltungsbereich und Geltendmachung regeln die Garantiebedingungen; Garantiefälle können Sie auch über uns abwickeln. Die Garantie gilt zusätzlich zu Ihren gesetzlichen Mängelrechten uns gegenüber; diese sind unentgeltlich und werden durch die Garantie nicht eingeschränkt.
