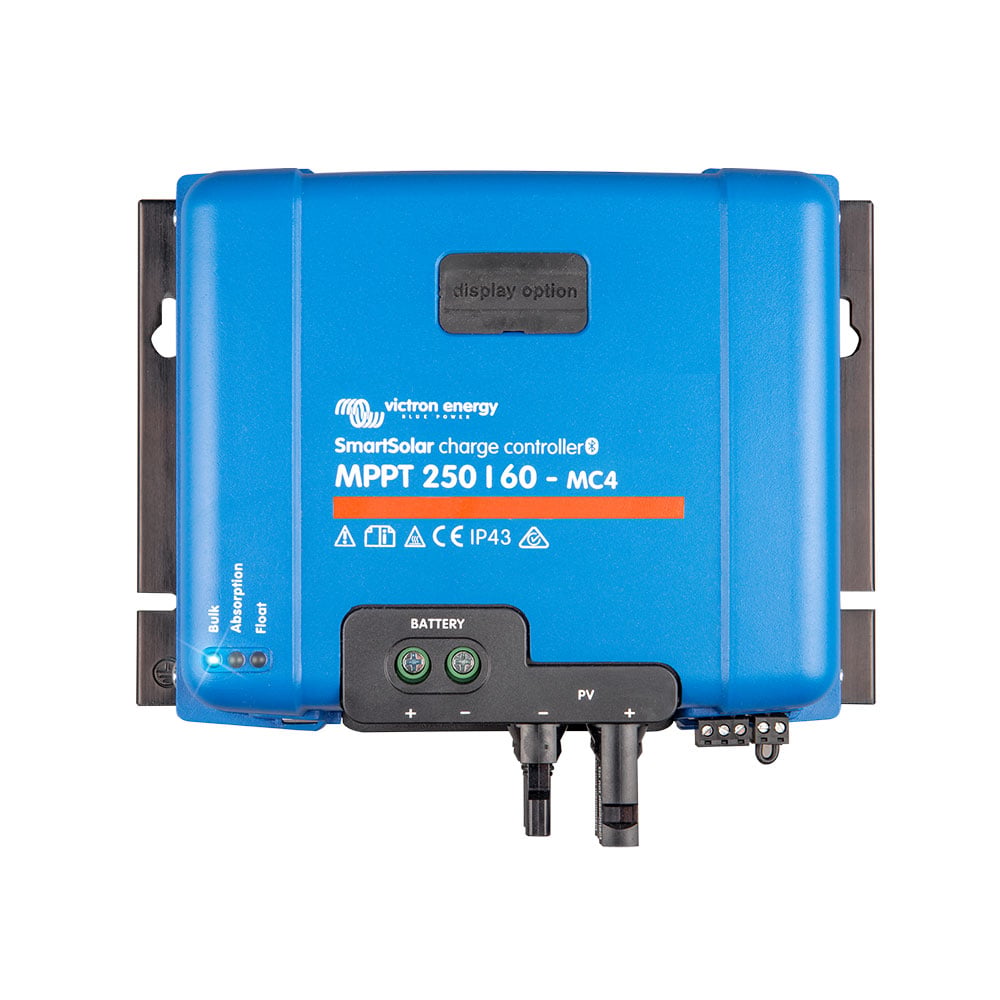

60A MPPT Solar Laderegler Victron SmartSolar 250/60-MC4 12V 24V 36V 48V

Beschreibung

Der MPPT Laderegler 250/60-MC4 von Victron Energy (MPN SCC125060321) lädt 12V-, 24V-, 36V- und 48V-Batterien mit bis zu 60 A und nimmt Solarstrings bis 250 V Leerlaufspannung auf. Am 48V-Speicher verarbeitet er bis zu 3.440 W Modulleistung. Der SmartSolar 250/60-MC4 passt zu großen Inselanlagen in Haus, Werkstatt oder Ferienhaus mit langen Modulsträngen. An einer 12-V-Batterie verarbeitet er rund 860 W Modulleistung, an 24 V rund 1.720 W.

• PV-Module ohne Adapter direkt aufsteckbar
• 250 V PV-Spannung erlauben lange Strings und dünnere Kabel
• 99 % Spitzenwirkungsgrad, lüfterlos und geräuschlos
• Bluetooth ab Werk – kein Dongle notwendig
• Programmierbares Relais und Fern-Ein/Aus serienmäßig

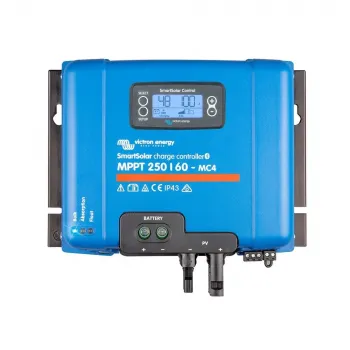

• Steckplatz für das optionale SmartSolar-Display

Für wen ist das Produkt gedacht?

• Aufbauer von 48V-Hausspeichern mit bis zu 3.440 W Modulleistung an einem einzigen Regler
• Betreiber großer Inselanlagen an Hütten, Werkstätten und Stallungen mit langen Wegen zwischen Modulfeld und Technikraum
• Installateure, die steckfertig arbeiten wollen – MC4 spart das Konfektionieren und Klemmen der PV-Leitungen
• Bootseigner und Expeditionsfahrzeug-Ausbauer mit 24V- oder 48V-Bordnetz und LiFePO4-Bank
• Anlagen mit VE.Bus BMS, das den Regler über die Fern-Ein/Aus-Klemme abschaltet
• Bestehende Victron-Systeme, die den Regler per VE.Direct an ein GX-Gerät und das VRM-Portal anbinden

Wer die PV-Leitungen ohnehin auf eine Klemmleiste führt oder Querschnitte über 6 mm² verlegt, ist mit der Tr-Version besser bedient. Wer unterhalb von rund 1.700 W am 24V-System bleibt und kurze Strings plant, kommt mit der günstigeren 150V-Klasse aus.

Einsatzmöglichkeiten

• Große Inselanlage mit langen Leitungswegen: Sechs bis acht Module in Reihe bleiben unter 250 V und senken den Strom deutlich. Die MC4-Stecker werden direkt an der Modulleitung aufgesteckt.
• 48V-Hausspeicher bis 3.440 W PV: Volle Leistung an einem einzigen Regler, per App überwacht.
• 24V-Anlage an Hütte oder Werkstatt: Bis 1.720 W Modulleistung, Montage ohne Klemmarbeit auf der PV-Seite.
• Mehrere Strings parallel: Zwei Strings lassen sich direkt auf die beiden Steckerpaare legen, weitere über MC4-Y-Splitter – maximal 30 A je Steckerpaar.
• Anlage mit BMS: Die Fern-Ein/Aus-Klemme wird direkt vom VE.Bus BMS angesteuert.
• Fernbetreute Anlage: Über VE.Direct an einem Cerbo GX oder Ekrano GX landen Erträge und Historie im VRM-Portal.

Vorteile und Grenzen

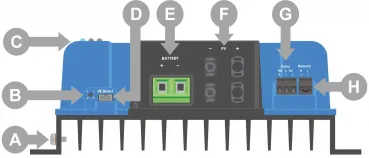

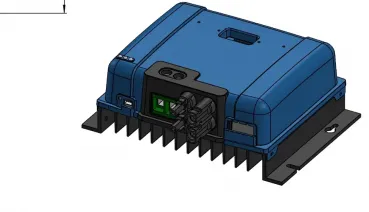

Das Kürzel MC4 bezeichnet die Ausführung mit zwei MC4-Steckerpaaren auf der PV-Seite. Solarmodule werden ohne Adapter und ohne Klemmarbeit direkt aufgesteckt – die Standard-Steckverbindung jedes Solarmoduls passt unmittelbar. Die Batterieseite bleibt bei Schraubklemmen bis 35 mm². Elektrisch ist das Gerät mit der Tr-Version identisch, baut mit 215 mm aber 30 mm höher.

Der entscheidende Unterschied zur 150V-Klasse liegt im Eingang: Mit 250 V statt 150 V lassen sich deutlich mehr Module in Reihe schalten. Bei gleicher Leistung fließt weniger Strom, was dünnere Kabel erlaubt und Leitungsverluste senkt. Mit 99 % Spitzenwirkungsgrad arbeitet die 250V-Serie zudem effizienter als jeder 150V-Regler – und das ohne Lüfter, also völlig geräuschlos.

MC4 oder Tr – welche Anschlussart passt?

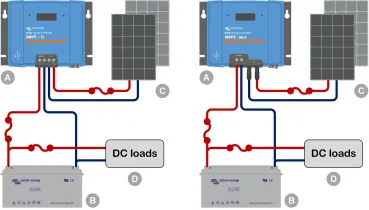

Beide Varianten sind elektrisch identisch und kosten bei uns dasselbe. Der Unterschied liegt allein in der PV-Seite:

• MC4: zwei Steckerpaare ab Werk. Modulleitungen werden aufgesteckt, kein Werkzeug, keine Klemmarbeit. Grenze: 30 A je Steckerpaar, und der Querschnitt ist durch die MC4-Stecker auf typischerweise 4 bis 6 mm² begrenzt. Bauhöhe 215 mm.
• Tr: Schraubklemmen bis 35 mm². Sinnvoll, wenn die PV-Leitungen ohnehin in einem Anschlusskasten zusammenlaufen oder dicke Querschnitte verlegt werden. Bauhöhe 185 mm.

250V oder 150V – welche Klasse passt?

Beide Serien laden mit denselben Strömen. Der Unterschied liegt in der zulässigen PV-Spannung:

• 150V-Klasse: günstiger, ausreichend für kurze Strings mit zwei bis drei Modulen in Reihe. Der Kurzschlussstrom darf hier 50 A betragen.
• 250V-Klasse: erlaubt sechs bis acht Module in Reihe, dafür ist der Kurzschlussstrom auf 35 A begrenzt. Der Wirkungsgrad liegt mit 99 % einen Prozentpunkt höher.

Als Faustregel: Wer viele Module auf einer Fläche hat und lange Kabelwege überbrücken muss, fährt mit 250 V günstiger, weil die Einsparung beim Kabelquerschnitt den Aufpreis oft übertrifft.

Hersteller-Nr. (MPN)	SCC125060321
Batteriespannung	12 / 24 / 48 V Auto Select (36 V per Software-Tool)
Nennladestrom	60 A
Nominale PV-Leistung	12 V: 860 W / 24 V: 1.720 W / 36 V: 2.580 W / 48 V: 3.440 W
Maximale PV-Leerlaufspannung	250 V absoluter Höchstwert (kälteste Bedingungen), 245 V für Einschalten und Betrieb
Max. Kurzschlussstrom der Solaranlage	35 A, davon maximal 30 A je MC4-Steckerpaar
Maximaler Wirkungsgrad	99 %
Eigenverbrauch	unter 35 mA bei 12 V, 20 mA bei 48 V

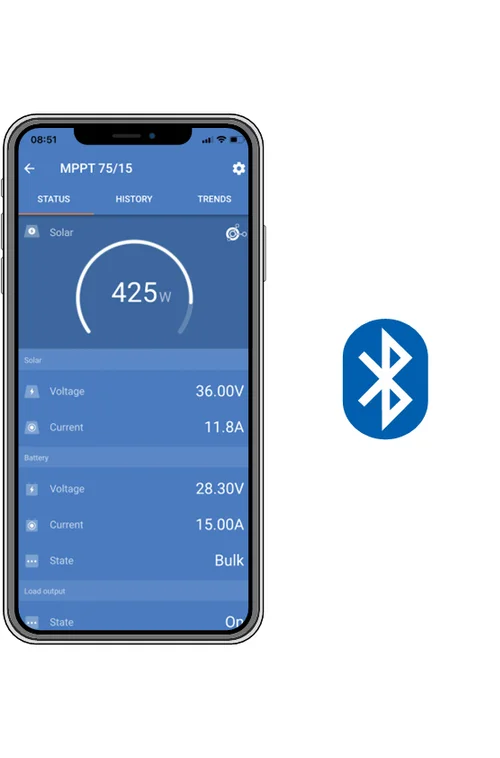

Bluetooth	ab Werk eingebaut – Einrichtung und Überwachung über die VictronConnect-App
Konstantspannung (Absorption)	14,4 / 28,8 / 43,2 / 57,6 V, anpassbar über Drehknopf, Display, VE.Direct oder Bluetooth
Erhaltungsspannung (Float)	13,8 / 27,6 / 41,4 / 55,2 V, regulierbar
Ausgleichsspannung	16,2 / 32,4 / 48,6 / 64,8 V, regulierbar
Ladealgorithmus	mehrstufig adaptiv, acht vorprogrammierte Algorithmen oder benutzerdefiniert
Temperaturkompensation	-16 / -32 / -64 mV pro °C
Datenkommunikation	VE.Direct-Port und Bluetooth
Ferngesteuerte Ein-/Aus-Schaltung	ja, 2-poliger Stecker (z. B. VE.Bus BMS)
Programmierbares Relais	DPST, 240 VAC / 4 A, DC 4 A bis 35 VDC bzw. 1 A bis 60 VDC
Parallelbetrieb	bis zu 10 Geräte über Bluetooth synchronisierbar
Gespeicherte Trends	Batteriespannung, -strom und -temperatur sowie PV-Spannung und PV-Strom
Schutzfunktionen	PV-Verpolung, Ausgangskurzschluss, Übertemperatur mit Leistungsreduzierung
Betriebstemperatur	-30 °C bis +60 °C, voller Nennausgang bis 40 °C
Feuchte	95 % nicht kondensierend
Maximale Höhe	5.000 m, voller Nennausgang bis 2.000 m
Verschmutzungsgrad	PD3
Schutzklasse	IP43 elektronische Bauteile, IP22 Anschlussbereich
PV-Anschluss	2 Paar MC4-Stecker, intern parallel auf einen MPP-Tracker geführt
Batterieanschluss	Schraubklemmen 35 mm² / AWG2

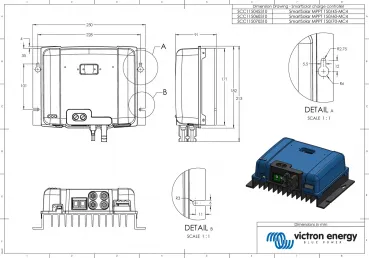

Maße (H x B x T)	215 x 250 x 95 mm (Tr-Version: 185 mm hoch)
Gewicht	3 kg
Gehäusefarbe	Blau RAL 5012
Normen	EN/IEC 62109-1, UL 1741, CSA C22.2
EAN	8719076050858

Lieferumfang

• 1x Victron SmartSolar MPPT 250/60-MC4 Solarladeregler (SCC125060321)
• 1x Bedienungsanleitung

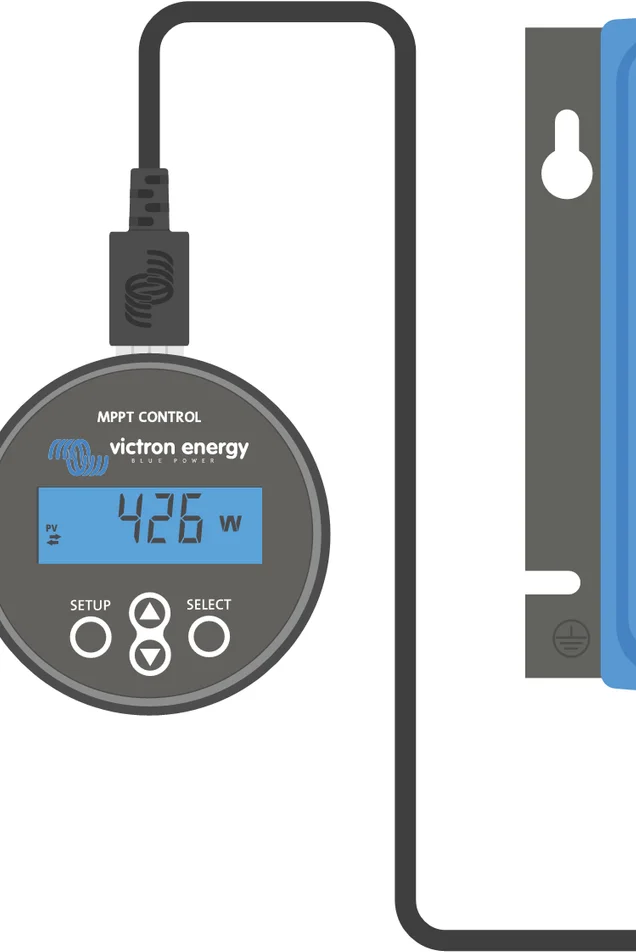

Nicht enthalten und separat erhältlich: einsteckbares SmartSolar-Display, MPPT Control Fernanzeige, VE.Direct-Kabel, Smart Battery Sense, MC4-Y-Splitter sowie Solar- und Batteriekabel.
