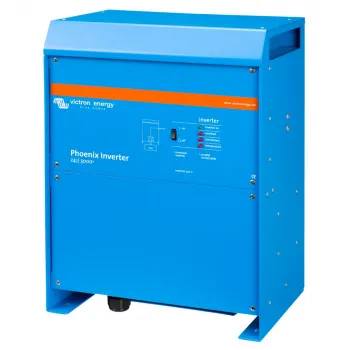

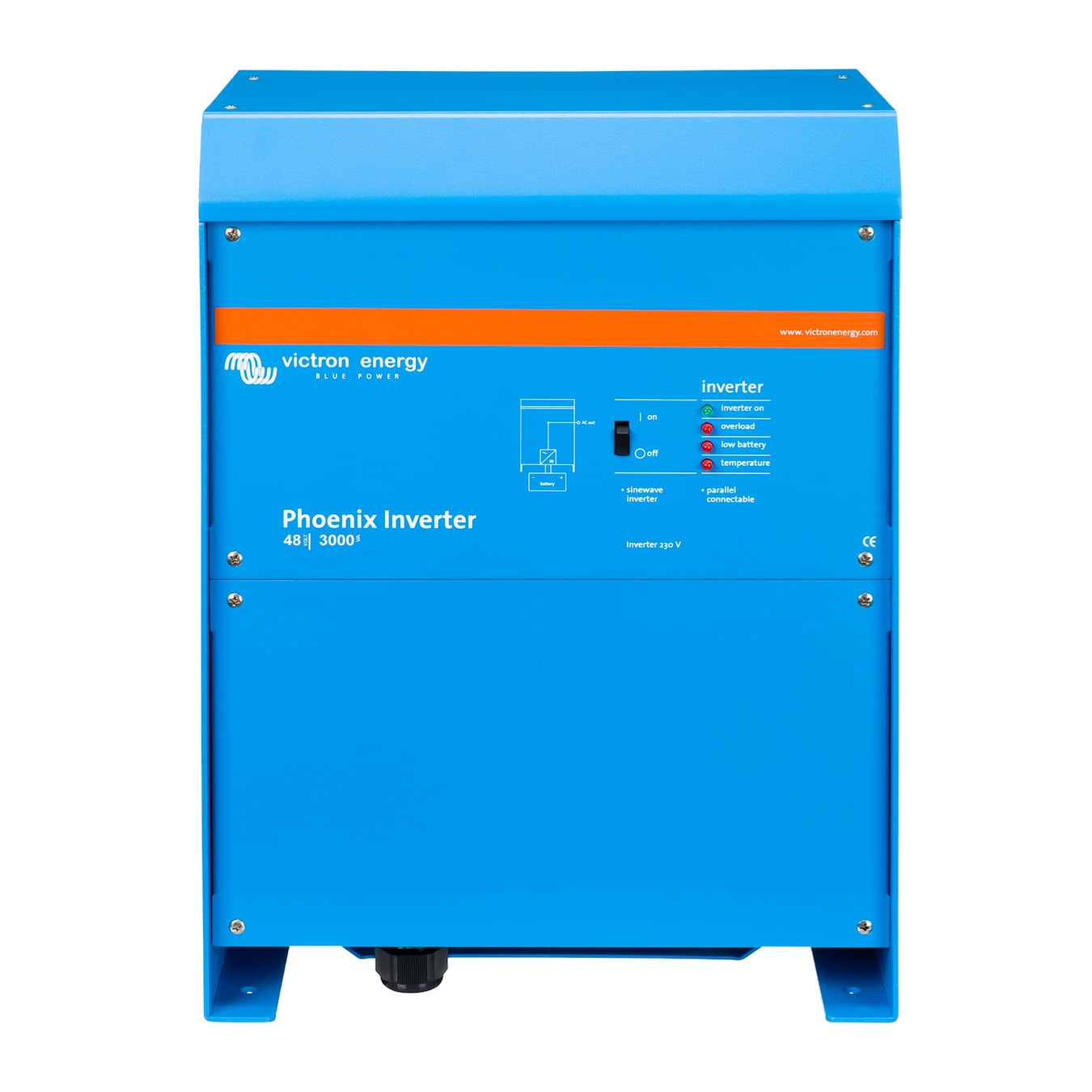

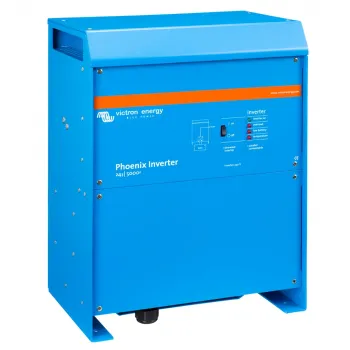

2400W 48V Sinus Wechselrichter Victron Phoenix 48/3000 VE.Bus

Beschreibung

Der Phoenix 48/3000 VE.Bus (MPN PIN483020000) gehört zur VE.Bus-Reihe von Victron: 2400 W Dauerleistung bei 25 °C , 2200 W bei 40 °C und 6000 W Spitze. Damit ist der Phoenix 48/3000 die passende Größe in 48-V-Speichersystemen für Haus, Werkstatt oder größere Inselanlagen. Er versorgt mehrere größere Verbraucher gleichzeitig, etwa Kaffeemaschine und Wasserkocher.

• 6000 W Spitzenleistung für Kompressoren, Pumpen und Werkzeuge
• Parallel- und Drei-Phasen-Betrieb über VE.Bus
• AES- und Suchmodus für minimalen Ruheverbrauch
• Programmierbares Relais, Fern-Ein/Aus, GX-Anbindung
• Robuster Ringkerntransformator für Dauerlast

Für wen ist das Produkt gedacht?

• Inselanlagen und Hütten mit 48V-Batteriebank: Wasserkocher 2000 W, Induktionsplatte, Winkelschleifer ohne Landstrom oder Generator
• Anlagen, die wachsen sollen: zweites Gerät parallel oder Ausbau auf drei Phasen über VE.Bus
• Systeme mit GX-Gerät: Cerbo GX oder Color Control lesen den Wechselrichter direkt aus
• Betreiber, die Konfiguration über VEConfigure bevorzugen: alle Parameter per MK3-Interface am PC

Vorteile und Grenzen

Das Gerät ist für stationäre Anlagen gebaut: Aluminiumgehäuse, M8-Bolzen für starke Batteriekabel, Schraubklemmen für die feste 230-V-Verdrahtung und 18 kg Masse für einen Ringkerntransformator, der Anlaufströme ohne Einbruch trägt.

Drei Betriebsarten senken den Eigenverbrauch: 25 W im Normalbetrieb, 20 W im AES-Modus (automatischer Sparmodus mit modifizierter Sinuswelle bei Kleinlast) und 12 W im Suchmodus, in dem der Wechselrichter nur alle zwei Sekunden prüft, ob ein Verbraucher eingeschaltet wurde.

Welche Verbraucher laufen daran?

Mit 2400 W Dauerleistung betreibt der Phoenix 48/3000 VE.Bus: Laptop, Kamera-Akkus, Drohnen-Ladegeräte, LED-Licht; Fernseher, Router, Kleinkühlschrank; Kaffeepadmaschine, Handmixer, Elektrorasierer; Kühlschrank, Kreissäge klein, Wasserkocher 800 W; Kaffeevollautomat, Mikrowelle, Bohrhammer; Wasserkocher 2000 W, Induktionsplatte, Winkelschleifer. Für Heizlüfter, Kompressor, Backofen ist die nächstgrößere Klasse oder ein zweites Gerät parallel nötig.

Batteriestrom und Laufzeit

Faustregel für die Batterie: Batteriestrom = Wechselstromleistung geteilt durch 48 V und durch den Wirkungsgrad. Ein Verbraucher mit 2400 W zieht damit rund 55,6 A. Eine 100-Ah-LiFePO4-Batterie liefert diese Last etwa 1,8 Stunden, eine AGM-Batterie mit 50 % nutzbarer Kapazität nur die Hälfte.

50 W Dauerlast	1,2 A aus der Batterie = 1,2 Ah je Betriebsstunde
100 W Dauerlast	2,3 A aus der Batterie = 2,3 Ah je Betriebsstunde
300 W Dauerlast	6,9 A aus der Batterie = 6,9 Ah je Betriebsstunde
500 W Dauerlast	11,6 A aus der Batterie = 11,6 Ah je Betriebsstunde
1000 W Dauerlast	23,1 A aus der Batterie = 23,1 Ah je Betriebsstunde
2000 W Dauerlast	46,3 A aus der Batterie = 46,3 Ah je Betriebsstunde

Parallel und drei Phasen

Zwei baugleiche Geräte am VE.Bus verdoppeln die Leistung, drei Geräte erzeugen ein Drehstromnetz für Werkzeugmaschinen oder größere Hüttenanlagen. Die Konfiguration erfolgt einmalig mit VE.Bus Quick Configure oder VEConfigure über das MK3-USB-Interface; ein GX-Gerät zeigt anschließend das Gesamtsystem an. Voraussetzung sind identische Modelle mit gleicher Firmware.

Hersteller-Nr. (MPN)	PIN483020000
Batteriespannung	48 V
Eingangsspannungsbereich	38 – 66 V
Dauerleistung bei 25 °C	2400 W (3000 VA)
Dauerleistung bei 40 °C	2200 W
Dauerleistung bei 65 °C	1700 W
Spitzenleistung	6000 W
Ausgangsspannung	230 V AC ± 2 %, reiner Sinus (240 V einstellbar)
Frequenz	50 Hz ± 0,1 % (60 Hz einstellbar)
Maximaler Wirkungsgrad	95 %
Leerlaufaufnahme	25 W
Leerlaufaufnahme AES-Modus	20 W
Leerlaufaufnahme Suchmodus	12 W
Parallel-/Drei-Phasen-Betrieb	ja, über VE.Bus
Programmierbares Relais	ja
Fern-Ein/Aus	ja
Schutz	Kurzschluss, Überlast, Batteriespannung zu hoch/zu niedrig, Übertemperatur, DC-Brummspannung
Batterieanschluss	M8-Bolzen, Kabel nicht enthalten
230-V-Anschluss	Schraubklemmen
Betriebstemperatur	-40 °C bis +65 °C, Gebläselüftung
Schutzklasse	IP21
Gehäuse	Aluminium, Blau RAL 5012
Abmessungen (H x B x T)	362 x 258 x 218 mm
Gewicht	18 kg
Normen	EN 60335-1, EN 55014-1/-2, 2004/104/EC
EAN	8719076023852

Lieferumfang

• 1x Victron Energy Phoenix 48/3000 VE.Bus 230 V (PIN483020000)
• 1x Bedienungsanleitung

Nicht enthalten: Sicherung, MK3-USB-Interface, Digital Multi Control, Batteriekabel.
