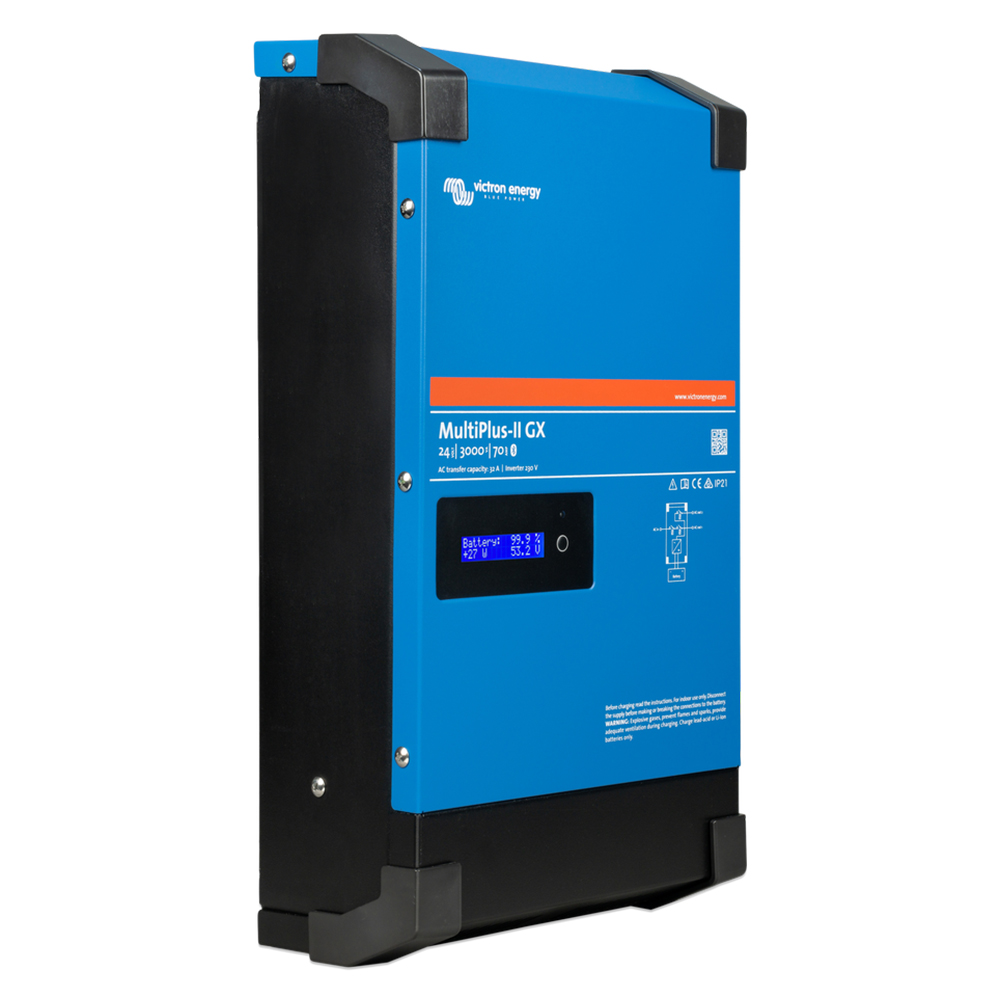

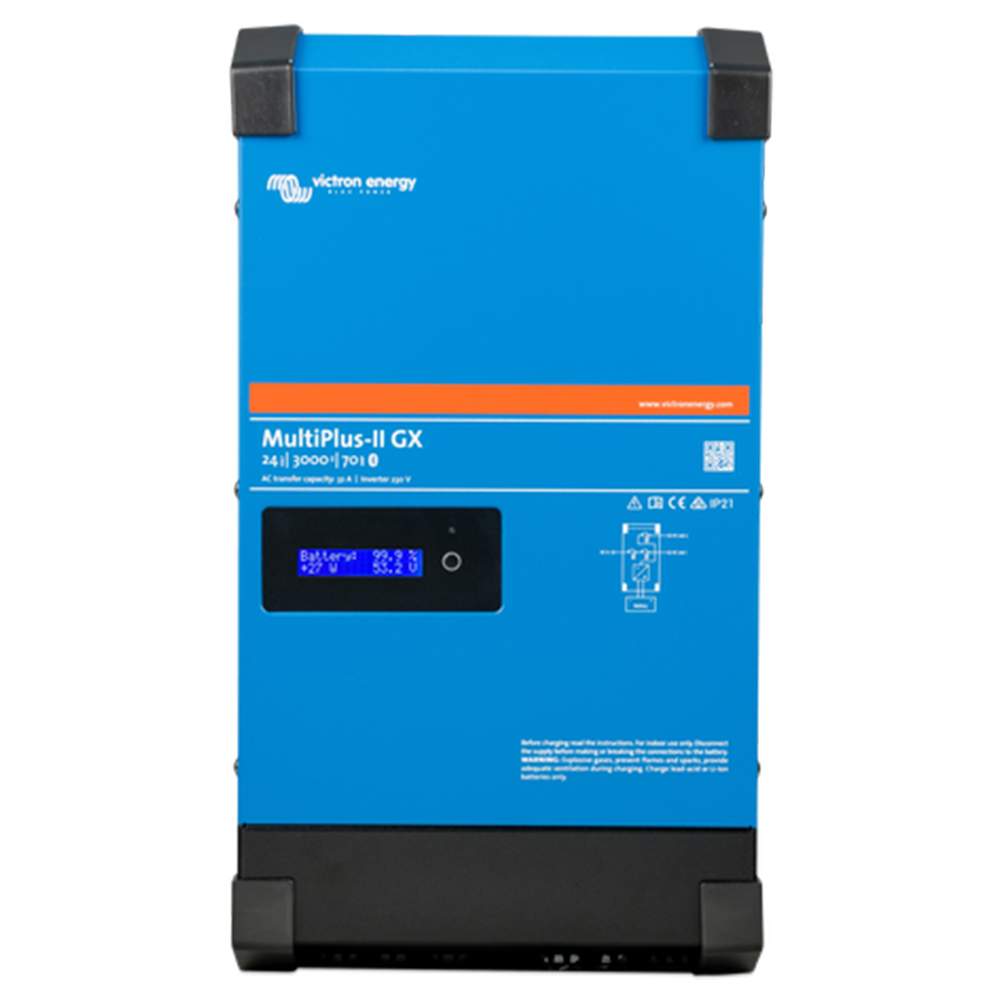

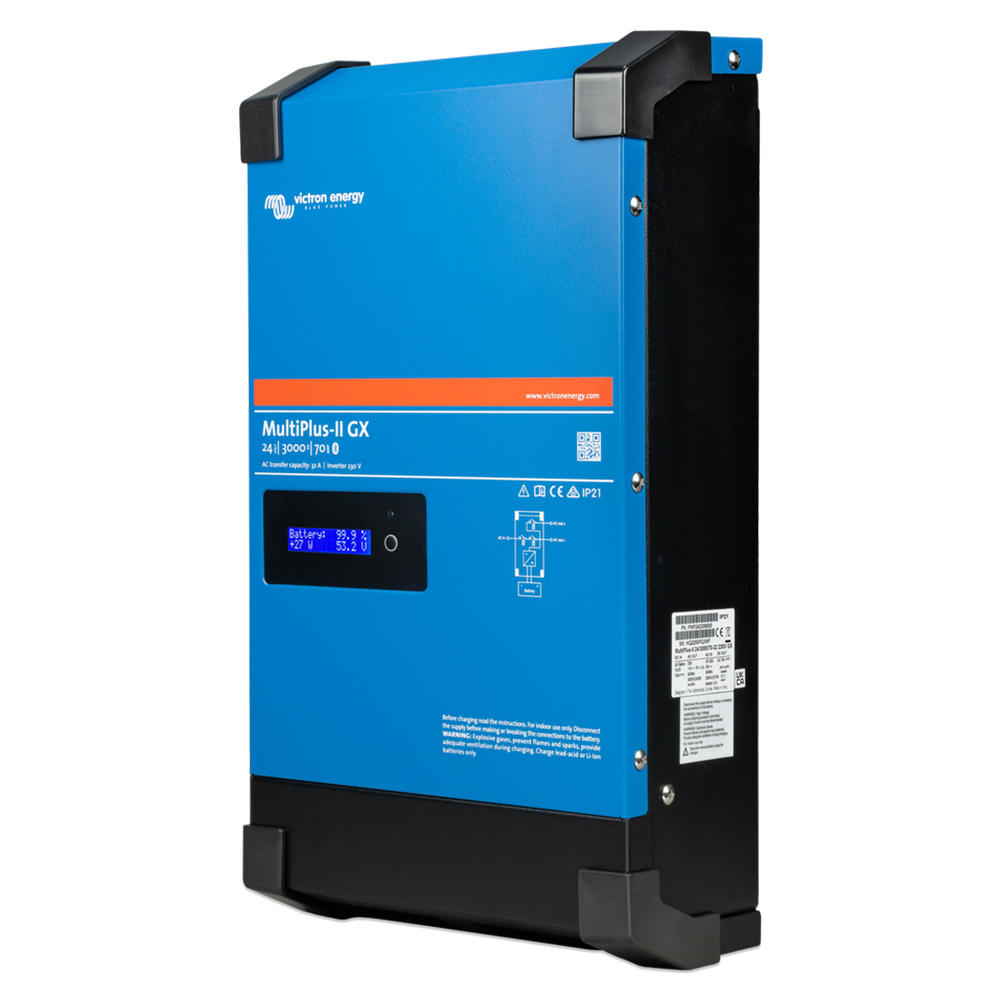

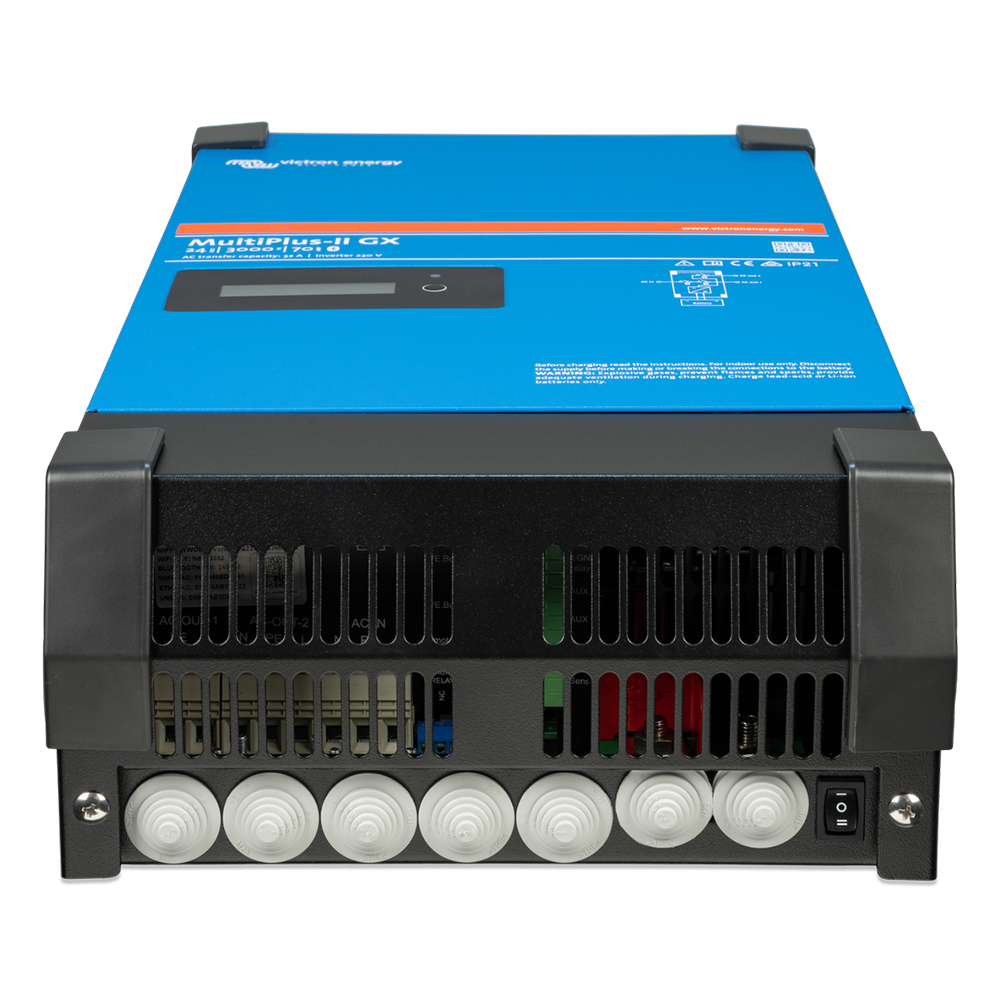

2400W 24V Sinus Wechselrichter Victron MultiPlus-II 24/3000/70-32 GX

Beschreibung

Der MultiPlus-II 24/3000/70-32 GX (MPN PMP242306000) von Victron vereint einen 24-V-Sinus-Wechselrichter mit 2400 W Dauerleistung bei 25 °C und 5500 W Spitzenleistung, ein 70-A-Batterieladegerät und einen 32-A-Transferschalter in einem Gerät. Das integrierte GX-Gerät mit Display (2 x 16 Zeichen) bindet die Anlage ohne separate Kommunikationszentrale an das VRM-Portal an. Damit ist der MultiPlus-II 24/3000/70-32 die zentrale Einheit für 24-V-Inselanlagen in Wohnmobil, Werkstatt oder Hütte.

• 2400 W Dauerleistung und 5500 W Spitze bei 230 V
• 70-A-Ladegerät und 32-A-Transferschalter in einem Gerät
• PowerControl und PowerAssist für schwache Netz- oder Generatoranschlüsse
• Integriertes GX-Gerät mit Display, WLAN, Ethernet, USB und BMS-CAN
• Parallel- und Drei-Phasen-Betrieb über VE.Bus

Für wen ist der Victron MultiPlus-II 24/3000/70-32 gedacht?

• Inselanlagen mit 24V-Batteriebank: Werkzeug, Kühlgeräte und Küchengeräte aus der Batterie, mit Generator oder Landstrom als Ergänzung
• Anschlüsse mit begrenzter Leistung: PowerControl begrenzt den Strom am Eingang, PowerAssist ergänzt Lastspitzen aus der Batterie
• Anlagen mit Solarertrag: kombinierbar mit Solar-Ladereglern auf der Gleichstromseite oder mit netzgekoppelten PV-Wechselrichtern auf der Wechselstromseite
• Anlagen mit Fernüberwachung: Betriebsdaten lassen sich über das integrierte GX-Gerät im VRM-Portal speichern und einsehen

Vorteile und Grenzen

Das Gerät ist für stationäre Anlagen gebaut: Stahlgehäuse in Blau (RAL 5012) und Lüfterkühlung für Betrieb von -40 °C bis +65 °C. Der maximale Wirkungsgrad beträgt 94 %.

Der Eigenverbrauch bleibt niedrig: 13 W im Normalbetrieb ohne Last, 9 W im AES-Modus und 3 W im Suchmodus. Die Konfiguration erfolgt vor Ort oder aus der Ferne mit der VEConfigure-Software.

Welche Verbraucher laufen daran?

Mit 2400 W Dauerleistung bei 25 °C (2200 W bei 40 °C, 1700 W bei 65 °C) betreibt der MultiPlus-II 24/3000/70-32 gleichzeitig Beleuchtung, Kühlschrank, Laptop, Kaffeemaschine und Werkzeug, solange die Summe der Leistungen unter der Dauerleistung bleibt. Motoren und Kompressoren brauchen beim Anlauf das Zwei- bis Dreifache ihrer Nennleistung; das deckt die Spitzenleistung von 5500 W ab.

Laden, PowerControl und PowerAssist

Am Gerät lässt sich ein maximaler Netz- oder Generatorstrom einstellen. Der MultiPlus-II nutzt zum Laden der Batterie nur den Strom, der nach den angeschlossenen Verbrauchern übrig ist (PowerControl). Außerdem ergänzt er bei kurzen Lastspitzen eine zu schwache Quelle sofort aus der Batterie (PowerAssist).

Das Ladegerät liefert bis zu 70 A (bis 25 °C Umgebungstemperatur); die Konstantspannung beträgt 28,8 V, die Erhaltungsspannung 27,6 V und der Speichermodus 26,4 V.

Batteriestrom und Laufzeit

Faustregel für die Batterie: Batteriestrom = Wechselstromleistung geteilt durch 24 V und durch den Wirkungsgrad. Ein Verbraucher mit 2400 W zieht damit rund 111,1 A. Eine LiFePO4-Batterie mit der empfohlenen Mindestkapazität von 200 Ah liefert diese Last etwa 1,8 Stunden, eine AGM-Batterie mit 50 % nutzbarer Kapazität nur die Hälfte.

50 W Dauerlast	2,3 A aus der Batterie = 2,3 Ah je Betriebsstunde
100 W Dauerlast	4,6 A aus der Batterie = 4,6 Ah je Betriebsstunde
300 W Dauerlast	13,9 A aus der Batterie = 13,9 Ah je Betriebsstunde
500 W Dauerlast	23,1 A aus der Batterie = 23,1 Ah je Betriebsstunde
1000 W Dauerlast	46,3 A aus der Batterie = 46,3 Ah je Betriebsstunde
2000 W Dauerlast	92,6 A aus der Batterie = 92,6 Ah je Betriebsstunde
2400 W Dauerlast	111,1 A aus der Batterie = 111,1 Ah je Betriebsstunde

Parallel und drei Phasen

Über die VE.Bus-Schnittstelle lassen sich bis zu sechs baugleiche Geräte parallel schalten, drei Geräte desselben Modells bilden ein Drei-Phasen-System. Dafür genügt ein einziges GX-Gerät für das gesamte System.

Technische Daten

Hersteller-Nr. (MPN)	PMP242306000
Batteriespannung	24 V
Empfohlene DC-Sicherung (Victron)	300 A
Empfohlener Batteriekabel-Querschnitt, Leitungslänge 0–5 m	50 mm²
Empfohlener Batteriekabel-Querschnitt, Leitungslänge 5–10 m	95 mm²
DC-Eingangsspannungsbereich	19 – 33 V
Dauerleistung bei 25 °C	2400 W (3000 VA)
Dauerleistung bei 40 °C	2200 W
Dauerleistung bei 65 °C	1700 W
Spitzenleistung	5500 W
Ausgangsspannung	230 V AC ± 2 %, 50 Hz ± 0,1 % (60 Hz einstellbar)
Maximaler Wirkungsgrad	94 %
Null-Last-Leistung	13 W
Null-Last-Leistung AES-Modus	9 W
Null-Last-Leistung Suchmodus	3 W
Ladegerät: AC-Eingangsspannung	187 – 265 V, 45 – 65 Hz
Ladespannung (Konstantspannung)	28,8 V
Erhaltungsladespannung	27,6 V
Speichermodus	26,4 V
Maximaler Batterieladestrom	70 A (bis 25 °C Umgebungstemperatur)
Transferschalter / max. AC-Eingangsstrom	32 A
PowerControl und PowerAssist	ja
Zusatzausgang	ja (32 A)
Externer Wechselstromsensor (optional)	50 A oder 100 A
Schnittstellen	VE.Bus, BMS-CAN, USB, Ethernet, VE.Direct, WLAN
Programmierbares Relais	ja
Fern-Ein/Aus	ja
Schutz	Ausgangskurzschluss, Überlast, Batteriespannung zu hoch/zu niedrig, Übertemperatur, 230 V am Wechselrichterausgang, zu hohe Brummspannung
Betriebstemperatur	-40 °C bis +65 °C, Gebläselüftung
Luftfeuchtigkeit	max. 95 %, nicht kondensierend
Gehäuse	Stahl, Blau RAL 5012
Abmessungen (H x B x T)	506 x 275 x 147 mm
Gewicht	20 kg
EAN	8719076051695

Lieferumfang

• 1x Victron Energy MultiPlus-II 24/3000/70-32 GX 230 V (PMP242306000)
• 1x Bedienungsanleitung

Nicht enthalten: externer Wechselstromsensor, Sicherung, Batterie- und 230-V-Kabel, MK3-USB-Interface.
