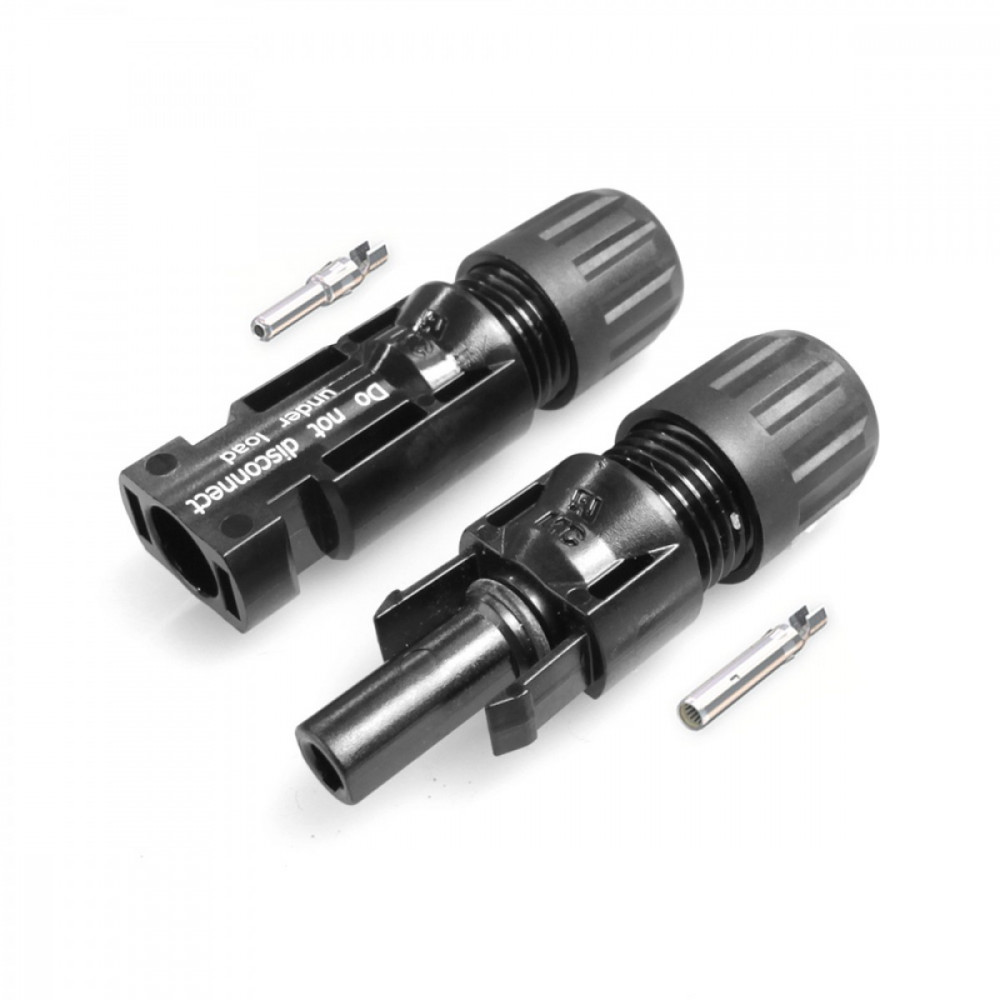

MC4-Stecker und MC4-Kupplung im Set – 1 Paar für 4–6 mm² Solarkabel
Das MC4-Set aus Stecker und Buchse (Typ PV-KBT4/6I) verbindet Ihre Solarkabel sicher, wasserdicht und werkzeuglos steckbar – vom Solarpanel bis zum Laderegler. Die Multicontact-Steckverbinder mit Snap-in-Verriegelung sind im gesteckten Zustand nach IP67 geschützt und damit für die dauerhafte Außenmontage auf Dach, Wohnmobil und Boot geeignet.
- 1 Paar: MC4-Stecker + MC4-Kupplung (Buchse) für 4–6 mm² Kabel
- Wasserdicht gesteckt nach IP67 – wetterfest im Dauereinsatz
- Snap-in-Verriegelung mit hörbarem Einrasten
- Verzinnte Kupfer-Kontaktlamellen – geringer Übergangswiderstand
- Systemspannung bis 1000 V, Bemessungsstrom bis 30 A
- Mit MC4-Crimpzange oder mit Geschick auch mit Spitzzange montierbar
Für wen eignet sich das MC4-Set?
Für alle, die Solarkabel selbst konfektionieren: Selbstausbauer, die Meterware auf Länge crimpen, Anlagenbetreiber, die Module verlängern oder neu verbinden, und Bastler, die defekte Steckverbinder ersetzen. Viele Solarpanele bringen werkseitig MC4-Anschlüsse mit – mit einem Paar dieser Adapter stellen Sie die Gegenseite für die Weiterverlegung zum Laderegler her.

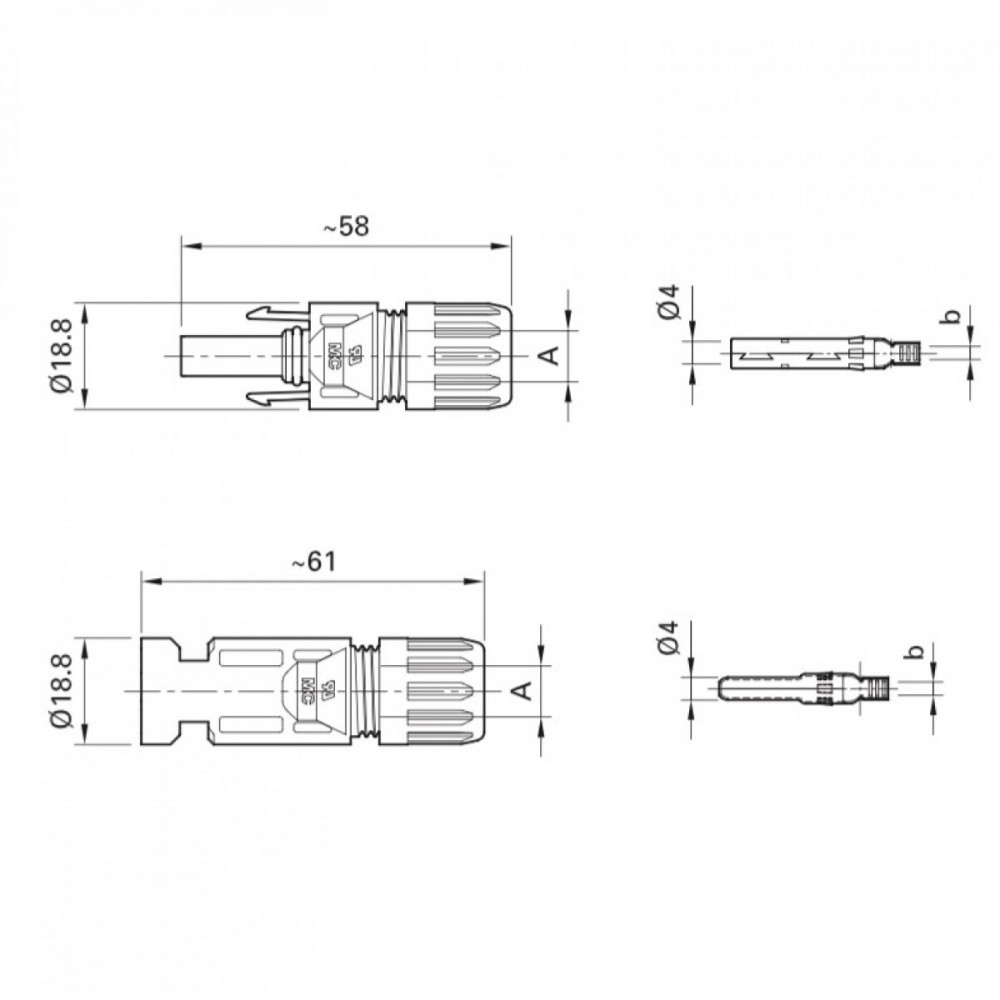

Technische Daten
| Steckverbinder | |
| Typ | MC4 – PV-KBT4/6I (Buchse) + passender Stecker, Hersteller Multicontact |
| Kabelquerschnitt | 4–6 mm² |
| Kontaktsystem | MC-Kontaktlamellen, Kupfer verzinnt |
| Verriegelung | Snap-in |
| Kabelzugentlastung | Gemäß IEC 61984 |
| Elektrische Werte | |
| Systemspannung | bis 1000 V |
| Bemessungsstrom | bis 30 A |
| Schutzklasse | II |
| Schutz & Beständigkeit | |
| Schutzart gesteckt | IP67 (wasserdicht) |
| Berührungsschutz ungesteckt | IP2X |
| Temperaturbereich | −40 °C bis +90 °C |
| Isolationsmaterial | PA, Flammklasse UL94-V0 |
| Kennzeichnung | |
| Artikelnummer | OF2H-FURD-397Z |
| EAN | 4260297850511 |
Einsatzmöglichkeiten
- Kabel konfektionieren: Meterware-Solarkabel (4–6 mm²) beidseitig steckfertig machen.
- Panel-Anschluss: Gegenstück zu werkseitig vorinstallierten MC4-Steckern am Modul.
- Verlängerungen & Reparatur: Leitungen verlängern oder beschädigte Stecker ersetzen.
- Wohnmobil, Boot & Garten: Wetterfeste Steckverbindung für alle mobilen und stationären Anlagen.
So gelingt die Montage
Kabel etwa 7 mm abisolieren, Crimpkontakt aufpressen und den Kontakt in das Gehäuse schieben, bis er hörbar einrastet – anschließend die Kabelverschraubung von Hand festziehen. Die ausführliche Original-Montageanleitung von Stäubli finden Sie oben im Reiter Downloads. Wichtig: Stecker nie unter Last trennen, sondern zuerst den Laderegler von der Batterie nehmen bzw. den Stromkreis freischalten.
Vorteile & Nachteile
Vorteile
|
Nachteile
|
Lieferumfang
- 1 Paar MC4-Steckverbinder: 1x Stecker + 1x Kupplung (Buchse) für 4–6 mm² Solarkabel
Nicht enthalten: Solarkabel, Crimpzange und Montagewerkzeug – passende Meterware und Zubehör finden Sie in unserem Sortiment.
Offgridtec GmbHIm Gewerbepark 11
84307 Eggenfelden
Telefon: 087219199400
E-Mail: info@offgridtec.com
Häufige Fragen zum MC4-Stecker-Set
Das Set ist für Solarkabel mit 4 bis 6 mm² Querschnitt ausgelegt – also für die gängigen H1Z2Z2-K- und PV1-F-Leitungen. Für 10-mm²-Kabel gibt es im Shop ein eigenes MC4-Set mit größerem Klemmbereich.
Für eine normgerechte, dauerhaft sichere Verbindung ist eine MC4-Crimpzange die beste Wahl. Mit etwas Geschick lässt sich der Kontakt auch mit einer herkömmlichen Spitzzange crimpen; die Verschraubung des Gehäuses erfolgt ohnehin werkzeuglos von Hand.
Im gesteckten Zustand erfüllt die Verbindung Schutzart IP67 und ist damit gegen Staub und zeitweiliges Untertauchen geschützt – Regen, Schnee und Spritzwasser auf dem Dach sind kein Problem. Ungesteckt gilt Berührungsschutz IP2X.
Das MC4-System von Multicontact/Stäubli ist der Standard in der Photovoltaik; die Steckverbinder passen auf die werkseitigen MC4-Anschlüsse gängiger Solarmodule. Der Mischbetrieb mit MC4-kompatiblen Nachbauten anderer Hersteller wird aus Gewährleistungs- und Sicherheitsgründen generell nicht empfohlen.
Ein Set enthält Stecker und Buchse für EIN Leitungspaar-Ende. Für ein Verlängerungskabel mit beidseitigen Steckern benötigen Sie zwei Sets, für den einfachen Panel-zu-Laderegler-Anschluss meist ein Set pro Modul.
- MC4 Montageanleitung Staeubli (1.71 MB)
-
