8m 6mm² Profi-Verbindungskabel – vom Solarmodul direkt zum Laderegler

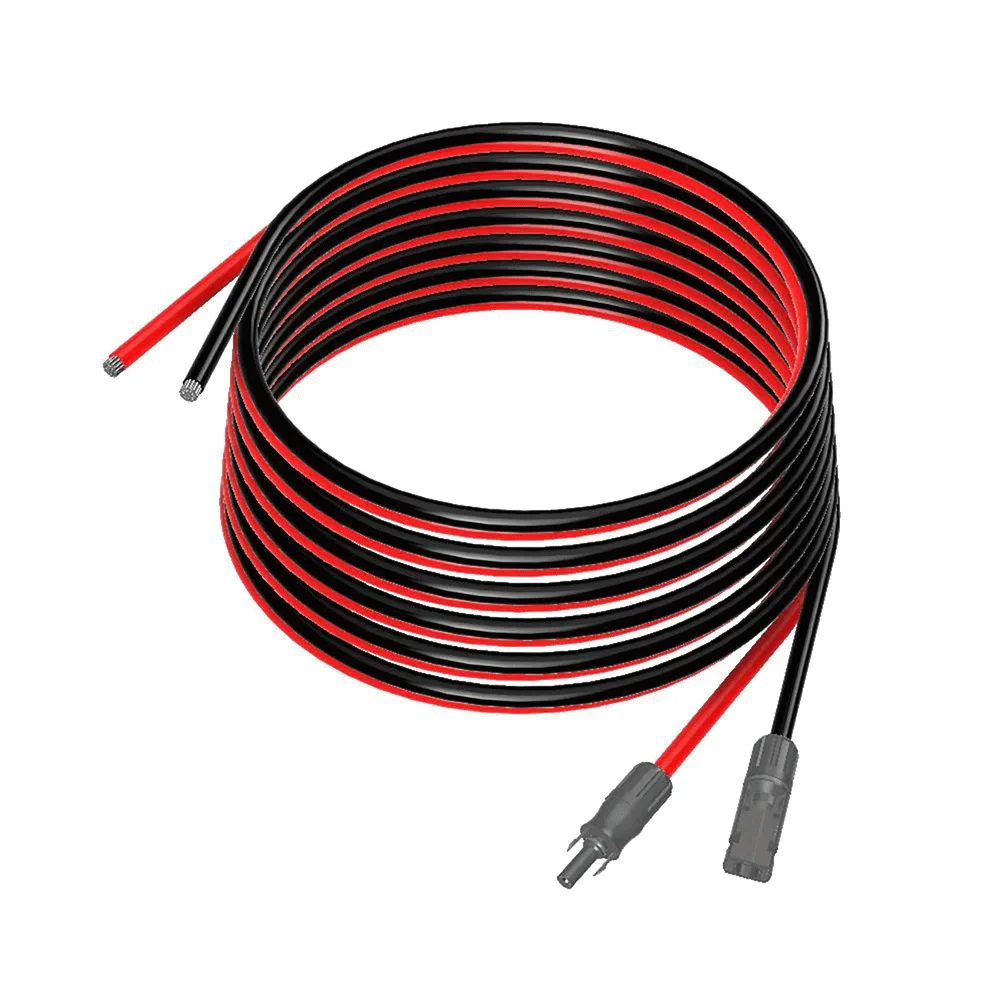

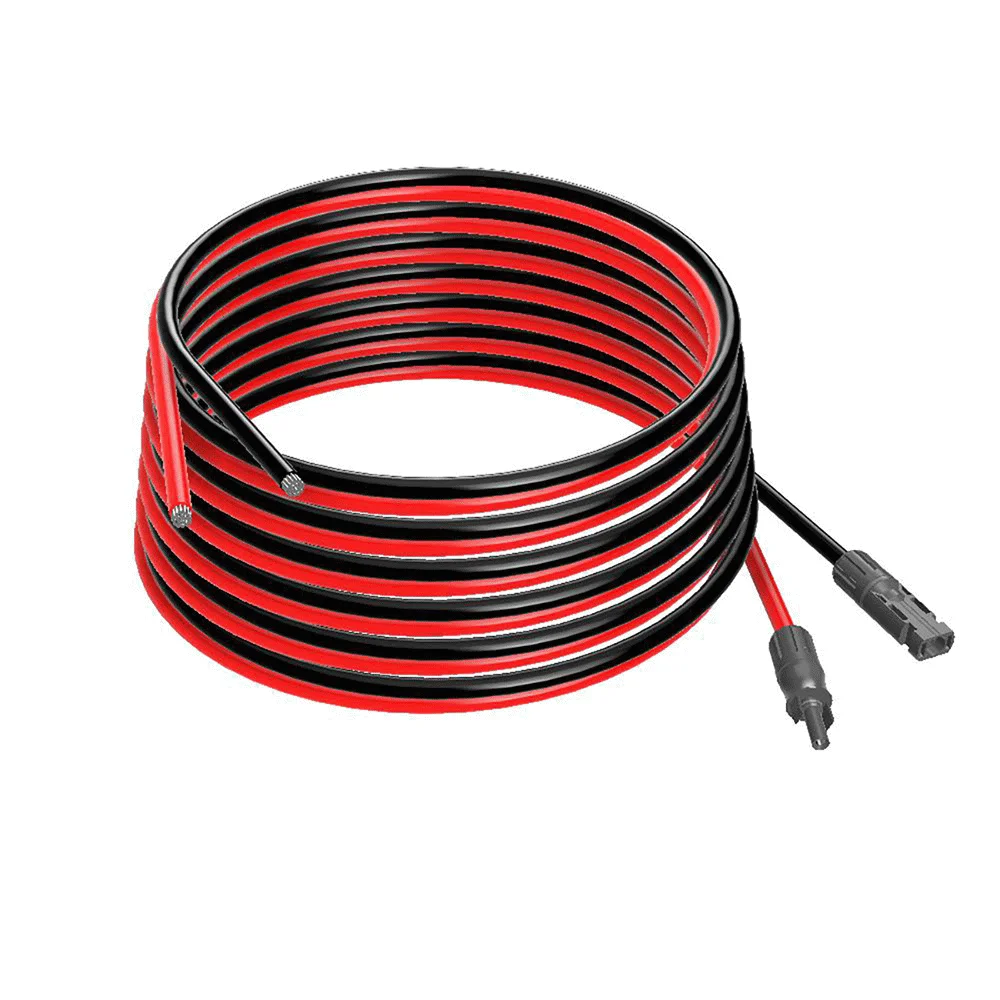

Das 8m 6mm² Profi-Verbindungskabel von Offgridtec ist die fertige Leitung zwischen Solarmodul und Laderegler: zwei Adern mit je 6 mm², auf der Modulseite mit originalem MC4-Stecker und MC4-Buchse bestückt, auf der Reglerseite mit vorbereiteten Kabelenden für die Schraubklemmen des Ladereglers. Auspacken, am Modul einstecken, am Regler anklemmen – ohne Crimpzange und ohne Abisolieren am Dach.
Konfektioniert wird das Kabel in der Offgridtec-Manufaktur in Niederbayern: Die Steckverbinder sind Originale von Stäubli (früher Multi-Contact), gecrimpt mit Spezialwerkzeug, damit die Verbindung zugfest bleibt und der Witterung über Jahre standhält.
Mit 6 mm² Querschnitt ist das Kabel für 12-V- und 24-V-Systeme ausgelegt. Bei 10 A über 8 m Hin- und Rückleitung beträgt der Spannungsfall rechnerisch 0.47 V, also 3.9 % bei 12 V.
Für wen dieses Kabel gedacht ist
- Wohnmobil- und Kastenwagenausbauer mit Modul auf dem Dach und Laderegler im Schrank oder unter der Sitzbank
- Gartenhaus- und Inselanlagen-Betreiber, die eine fertige Leitung vom Modul zur Technik brauchen
- Bootseigner mit Modul auf dem Bimini oder Geräteträger und Regler im Innenraum
- Einsteiger, die Modul, Regler und Batterie kaufen und keine Kabel selbst konfektionieren wollen
Die Familie gibt es in mehreren Längen und Querschnitten. Bei kurzen Wegen reicht 4 mm²; ab etwa 200 W oder längeren Strecken lohnt 6 mm². Die Spannungsfall-Tabelle unten hilft bei der Entscheidung.
Technische Daten
| Hersteller-Teilenummer | 8-01-001225 |
| Kabellänge | 8 m |
| Leiterquerschnitt | 2x 6 mm² Kupfer, feindrähtig |
| Bauart | 2-adrig: Plus- und Minusleitung |
| Modulseite | 1x MC4-Stecker + 1x MC4-Buchse (Original Stäubli) |
| Reglerseite | offene, vorbereitete Kabelenden für Schraubklemmen |
| Maximale Spannung | 1000 V DC |
| Kabeltyp | doppelt isoliertes Solarkabel, UV-beständig |
| Temperaturbereich | -40 °C bis +90 °C |
| Geeignet für | 12-V- und 24-V-Systeme |
| Mindestaufnahme am Regler | Klemmen für 6 mm² |
| Fertigung | Offgridtec-Manufaktur, Niederbayern |
| EAN | 4260297859330 |
Spannungsfall über 8 m bei 12 V
| 5 A (ca. 60 W bei 12 V) | 0.23 V Spannungsfall = 1.9 % |
| 10 A (ca. 120 W bei 12 V) | 0.47 V Spannungsfall = 3.9 % |
| 15 A (ca. 180 W bei 12 V) | 0.70 V Spannungsfall = 5.8 % |
| 20 A (ca. 240 W bei 12 V) | 0.93 V Spannungsfall = 7.8 % |
Faustregel: bis 1 % Verlust unkritisch, bis 3 % akzeptabel. Bei 24 V halbiert sich der Prozentwert. Liegt der Wert über 3 %, ist ein kürzerer Weg die bessere Wahl.
Einsatzmöglichkeiten
- Einzelmodul zum PWM- oder MPPT-Regler: Die klassische Wohnmobil-Anlage mit einem Modul.
- Zwei Module parallel: Mit einem C4-Y-Verteiler am Dach werden beide Module zusammengeführt, das Profi-Kabel übernimmt den Weg zum Regler.
- Reihenschaltung für MPPT-Regler: Module in Serie, Anfang und Ende des Strangs am Profi-Kabel.
- Verlängerung: Reicht die Länge nicht, lässt sich modulseitig ein MC4-Verlängerungskabel vorschalten.
Anschluss am Laderegler
Zuerst die Batterie am Regler anschließen, erst danach das Modul – so erkennt der Regler die Systemspannung korrekt. Die offenen Kabelenden werden in die PV-Klemmen des Reglers gesteckt und festgezogen; Plus und Minus stehen auf dem Modulkabel und am Regler. Nach dem Anziehen kurz am Kabel ziehen, um den Sitz zu prüfen.
Vorteile und Grenzen
Dafür spricht
|
Das sollten Sie wissen
|
Lieferumfang
- 1x Offgridtec Profi-Verbindungskabel 8 m, 2x 6 mm², MC4 auf offene Enden (8-01-001225)
Nicht enthalten: Laderegler, Y-Verteiler, Dachdurchführung, Aderendhülsen-Zange.
Offgridtec gewährt auf dieses Produkt die gesetzliche Gewährleistung. Ihre gesetzlichen Mängelrechte bleiben davon unberührt und sind für Sie kostenfrei.
Offgridtec GmbHIm Gewerbepark 11
84307 Eggenfelden
Telefon: 087219199400
E-Mail: info@offgridtec.com
Häufige Fragen zum 8m 6mm² Profi-Verbindungskabel
An jeden Laderegler mit Schraubklemmen, die 6 mm² aufnehmen. Das trifft auf nahezu alle PWM- und MPPT-Regler ab 10 A zu, etwa Victron SmartSolar, Votronic oder die Offgridtec-Regler. Die Kabelenden sind vorbereitet und werden direkt in die PV-Klemmen gesteckt.
Bei 10 A über 8 m verliert das Kabel 0.47 V, also 3.9 % bei 12 V. Das ist für Anlagen bis etwa 300 W bei dieser Länge unkritisch.
Ja, mit einem C4-Y-Verteiler-Set direkt am Dach. Die beiden Module werden parallel zusammengeführt, das Profi-Verbindungskabel übernimmt den Weg zum Regler. Bei Parallelschaltung addieren sich die Ströme, also die Spannungsfall-Tabelle für den doppelten Strom lesen.
Erst die Batterie an den Laderegler, dann das Modul. So erkennt der Regler die Systemspannung richtig. Beim Abbau umgekehrt: erst Modul trennen, dann Batterie. MC4-Verbinder nie unter Last ziehen.
Modulseitig lässt sich ein MC4-Verlängerungskabel vorschalten, das gibt es im Shop in 1 m bis 10 m. Ein zu langes Kabel sollte nicht aufgewickelt, sondern auf dem Weg sauber verlegt werden.
