Votronic 5330 Info Panel Pro

89,90 €

Bei Vorkasse nur 88,10 € – 2 % Rabatt

Art.-Nr. OF8-15-010240EAN 4250683602664

  • Tankanzeige Frisch- und Abwasser
  • Spannung Bord- und Starterbatterie
  • Hauptschalter für Batterie und Pumpe

Lieferzeit: ca. 2–5 Werktage

Auf Lager

Kategorie: Marke:

Beschreibung

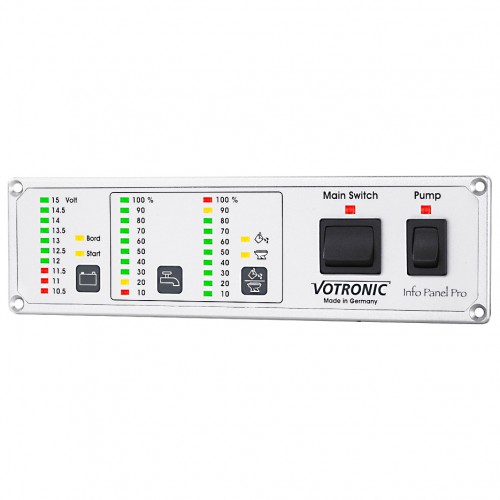

ist ein komfortables Anzeige- und Steuerungspanel und wurde speziell für den Einsatz in Wohnmobilen entwickelt. Es übernimmt die wichtigsten Kontroll- und Schaltaufgaben und bietet direkte Überwachung von Frischwasser-, Abwasser- und Fäkaltanks, sowie von Bord- und Starterbatterie. Zusätzlich ist es mit einem Batterie-Hauptschalter und einem einem Pumpen-Hauptschalter für die Frischwasserversorgung ausgestattet.

Auf der linken Seite zeigen mehrere LEDs die momentane Batteriespannung in einem Bereich von 10,5V bis 15,0V an. Zu niedrige Spannung wird durch rote LEDs signalisiert. Per Knopfdruck können Sie zwischen der Spannungsanzeige von Bord- und Starterbatterie wechseln oder die Anzeige deaktivieren.

Zur Überwachung von Tanks finden sich auf dem Info Panel Pro zwei weitere Anzeigen, die durch Leuchtbalken mit jeweils 10 LEDs dargestellt werden. Die Anzeigen arbeiten stufenlos, da Zwischenstände mit variabler Helligkeit dargestellt werden und somit auch Tendenzen sofort zu erkennen sind. So behalten Sie bei allen Füll- und Leerungsvorgängen den vollen Überblick. Auf Knopfdruck kann die Anzeige ein- und ausgeschaltet werden bzw. schaltet sie sich nach ca. 10 Minuten automatisch wieder ab. Die Tankanzeige auf der rechten Seite des Info Panel Pro lässt sich serienmäßig zusätzlich auf zwei Messeingänge (z.B. Abwasser- und Fäkal-Tank) umschalten.

Das Info Panel Pro ist mit einem integrierten Schutz gegen Verpolung und Überlast ausgestattet. Auf der Rückseite befinden sich die beschrifteten Anschlüsse für 6,3mm Flachstecker (Leistungsanschlüsse) sowie Schraubklemmen (Signalanschlüsse).

Um Ihnen den Einbau zu erleichtern erhalten Sie mit dem Info Panel Pro außerdem ein Bohrschablone. Dank der geringen Einbautiefe von nur 15mm kann das Gerät nahezu überall installiert werden.

Für wen ist das Produkt gedacht?

  • Wohnmobil und Caravan: Batterien und Tanks an einer Stelle
  • Ausbauer: Ersetzt Einzelanzeigen und Schalter
  • Fahrzeuge mit Fäkaltank: Rechte Tankanzeige auf zwei Eingänge umschaltbar

Vorteile und Grenzen

Vorteile

  • Spannung Bord- und Starterbatterie per LED
  • Zwei Tankanzeigen mit je 10 LEDs
  • Hauptschalter für Batterie und Wasserpumpe
  • Nur 15 mm Einbautiefe

Grenzen

  • LED-Balken statt exakter Zahlenwerte
  • Keine Strommessung – dafür ein Batterie-Computer

Lieferumfang

1v Votronic Info Panel Pro 5330, Bedienungsanleitung

Häufige Fragen

Was zeigt das Info Panel Pro an?

Die Spannung von Bord- und Starterbatterie zwischen 10,5 und 15 V sowie die Füllstände von Frischwasser- und Abwasser- oder Fäkaltank.

Welche Schalter hat es?

Einen Batterie-Hauptschalter und einen Hauptschalter für die Frischwasserpumpe.

Wie tief muss der Einbauort sein?

Die Einbautiefe beträgt nur 15 mm; eine Bohrschablone liegt bei.

Zeigt es den Ladezustand in Prozent?

Nein, es zeigt die Spannung über LEDs. Für Ladezustand und Strom braucht es einen Batterie-Computer mit Shunt.

Downloads

Alle Dokumente öffnen in einem neuen Tab.

Herstellerinformationen

VOTRONIC Electronic-Systeme GmbH & Co. KG
Johann-Friedrich-Diehm-Straße 2
36341 Lauterbach
Deutschland

Herstellergarantie: VOTRONIC Electronic-Systeme GmbH & Co. KG, Johann-Friedrich-Diehm-Straße 2, 36341 Lauterbach, Deutschland, gewährt auf diesen Artikel eine Garantie von 5 Jahren ab Kaufdatum nach Maßgabe der Garantiebedingungen. Geltungsbereich und Geltendmachung regeln die Garantiebedingungen; Garantiefälle können Sie auch über uns abwickeln. Die Garantie gilt zusätzlich zu Ihren gesetzlichen Mängelrechten uns gegenüber; diese sind unentgeltlich und werden durch die Garantie nicht eingeschränkt.
