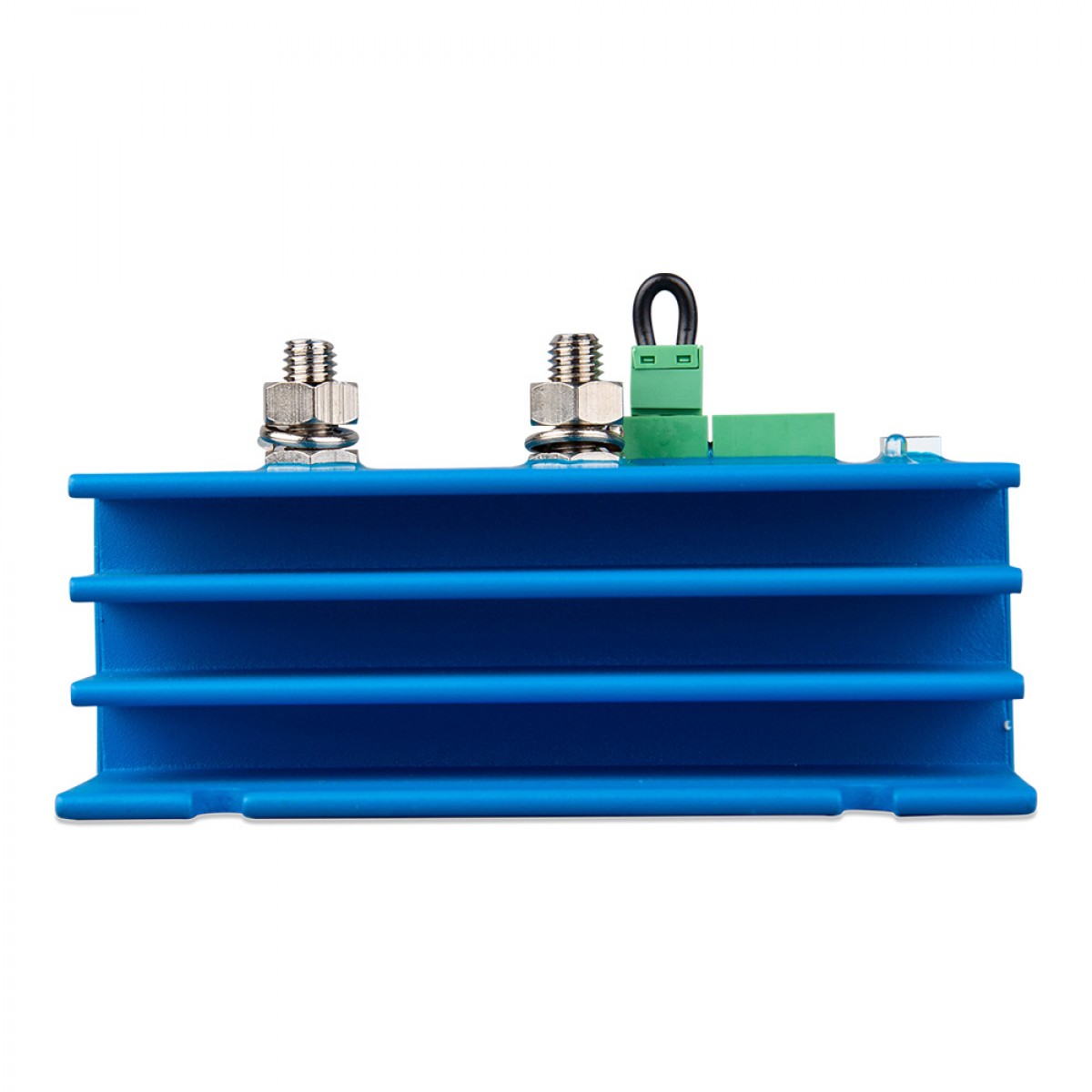

Victron Smart BatteryProtect 12V/24V-220A

Beschreibung

Der Smart BatteryProtect 12V/24V-220A von Victron Energy (MPN BPR122022000) bietet soliden Batterieschutz bei 12V und 24V Akkus verschiedenster Bauart. Im Vergleich zur Vorgänger-Serie verfügt die Smart-Version über ein integriertes Bluetooth-Modul, das den Smart BatteryProtect (Smart BP-220) mit einem Smartphone oder Tablet verbindet. So können Sie sämtliche erforderlichen Ein-/Abschalt-Schwellen programmieren oder aus 9 vordefinierten Schwellwerten den passenden Wert einstellen.

• 220A maximale Schaltleistung
• Für 12V und 24V Batterien mit automatischer Erkennung des Spannungsbereichs der Batteriebank
• Explosionsschutz durch integrierte MOSFET-Schalter, die die Relais ersetzen und damit die Gefahr von Funkenbildung auf Null reduzieren
• integriertes Bluetooth-Modul, wahlweise abschaltbar
• frei programmierbare Ein- und Abschaltschwellen, einfach und drahtlos über die VictronConnect App
• alternative Programmierung und Statusanzeige der Einstellungen über Siebensegmentanzeige möglich

Der BatteryProtect 12/24V lässt sich zudem als Lade-Unterbrecher zwischen Batterieladegerät und einer Lithium-Batterie verwenden. Ein breiter Betriebsspannungsbereich von 6–35 V macht das Gerät universell einsetzbar. Die Möglichkeit einen externen Schalter oder Alarm an den BatteryProtect anzuschließen machen den BP-220 Smart zu einem vielseitigen Batteriewächter.

Leistungsmerkmale des Smart BatteryProtect 12V/24V-220A

• integrierter Alarmausgang, 9 vordefinierte Schwellwerte wählbar
• am Alarm-Ausgangkann ein externer Alarm, eine LED oder ein Relais angeschlossen werden
• via Relais lässt sich der Lastabwurf des BP durch externe Ereignisse steuern, die so nicht programmiert werden können

Ausgang für verzögerten Alarm

Der Alarm-Ausgang wird dann aktiviert, wenn die Batteriespannung mehr als 12 Sekunden lang unter den voreingestellten Wert zum Abschalten fällt. Das Einschalten des Motors aktiviert daher den Alarm nicht. Der Alarm-Ausgang ist ein kurzschlussgeschützter offener Kollektor-Ausgang, der mit der negativen (Minus-) Schiene verbunden ist. Max. Strom 50 mA. Der Alarm-Ausgang wird normalerweise dazu verwendet, um ein akustisches Signal, eine LED oder ein Relais zu aktivieren.

Solider Batterieschutz für jeden Batterie-Typ

Durch seine vielfältigen Konfigurationsmöglichkeiten schützt der Smart BP-220 Ihre Batterie wirksam vor Tiefentladung und verlängert so ihre Lebensdauer, denn die meisten Spannungwandler oder Laderegler haben zwar einen Unterspannungschutz, dieser greift jedoch erst bei schon ziemlich niedrigen Werten ein die meistens im Bereich von 10,5V / 21V liegen. Je höher diese Abschaltschwelle liegt, desto länger werden Sie Freude an Ihren Batterien haben.

Hinweis Tiefentladeschutz

Bei Verwendung des Battery Protect in Verbindung mit Spannungswandlern kann es ggf. zu Problemen mit der Wiedereinschaltfunktion kommen. Größere Spannungswandler Modelle (>1500W) können während des Einschalten einen sehr hohen Kondensatorstrom benötigen, wodurch der BP unter Umständen in Fehlermodus versetzt wird. Dies kann mit kurzem Aus- und wieder Einschalten des Spannungswandlers umgangen werden.

Die Schutzfunktion des BP bleibt bestehen.

BatteryProtect ist nicht für Rückströme von Ladegeräten ausgelegt.

Technische Daten

Daten

Hersteller-Nr. (MPN)	BPR122022000
Artikelnummer	1-67-011335
Hersteller Teilenummer	BPR122022000
zulässige Luftfeuchtigkeit	max. 95 %, nicht kondensierend
Umgebungstemperatur	-40°C – +40°C
Abmessungen (LxBxH)	12,3 x 12 x 6,2 cm
Gewicht	0,8 kg
EAN	8719076041269

Für wen ist das Produkt gedacht?

• Wohnmobil und Boot: Trennt Verbraucher bei Unterspannung von der Bordbatterie
• Lithium-Anlagen: Auch als Lade-Unterbrecher zwischen Ladegerät und Lithium-Batterie
• Große Verbraucher: Schaltet bis 220 A

Vorteile und Grenzen

Lieferumfang

• 1x Victron Energy BPR122022000 Smart BatteryProtect 12/24V 220A
• 1x Bedienungsanleitung
