4000W 24V Sinus Wechselrichter Victron Phoenix Smart 24/5000 VE.Direct

Beschreibung

Der Phoenix Smart 24/5000 (MPN PIN242501000) ist der Wechselrichter für Anlagen, die mehr als Kleinverbraucher versorgen: 4000 W Dauerleistung bei 25 °C , 3700 W bei 40 °C und 10000 W Spitzenleistung für Anlaufströme von Kompressoren, Pumpen und Elektrowerkzeugen. Damit ist der Phoenix Smart 24/5000 die passende Größe in 24-V-Anlagen – etwa im Gartenhaus, im Lkw oder im größeren Wohnmobil. Er versorgt leistungsstarke Werkzeuge, Pumpen und mehrere Haushaltsgeräte gleichzeitig.

• Bluetooth eingebaut – Einrichtung und Überwachung ohne Dongle
• 10000 W Spitzenleistung für hohe Anlaufströme
• 95 % Wirkungsgrad, ECO-Modus mit 2,2 W
• Programmierbares Relais und VE.Direct für Systemintegration
• Reiner Sinus, kurzschlussfest

Für wen ist das Produkt gedacht?

• Wohnmobile und Expeditionsfahrzeuge mit 24V-Lithiumbank: Heizlüfter, Kompressor, Backofen ohne Landstrom
• Boote mit 24V-Bordnetz: Sinusausgang für Bordküche, Ladegeräte und Elektronik
• Garten-, Berg- und Almhütten mit Inselanlage: in Kombination mit MPPT-Laderegler und 24V-Batteriebank
• Werkstätten und Baustellen: Sinusstrom für Elektrowerkzeuge mit hohem Anlaufstrom

Weitere Leistungsklassen finden Sie bei den 24-V-Wechselrichtern.

Vorteile und Grenzen

Bluetooth ist eingebaut. Mit der VictronConnect-App werden Ausgangsspannung (210 bis 245 V), Frequenz, Unterspannungsalarm, Abschalt- und Neustartschwellen, dynamisches lastabhängiges Abschalten und der ECO-Modus eingestellt; die App zeigt Ein- und Ausgangsspannung, Last und Alarme live an. Über VE.Direct binden Sie den Phoenix Smart 24/5000 zusätzlich an ein GX-Gerät an und überwachen ihn im VRM-Portal aus der Ferne.

Mit 95 % Wirkungsgrad, 18 W Leerlaufaufnahme und 2,2 W im ECO-Modus bleibt der Eigenverbrauch auch bei Dauerbetrieb gering. Ein programmierbares Relais meldet Alarme oder DC-Unterspannung an externe Steuerungen, der Fern-Ein/Aus-Anschluss nimmt einen Schalter oder BMS-Kontakt auf.

Welche Verbraucher laufen daran?

Mit 4000 W Dauerleistung betreibt der Phoenix Smart 24/5000: Laptop, Kamera-Akkus, Drohnen-Ladegeräte, LED-Licht; Fernseher, Router, Kleinkühlschrank; Kaffeepadmaschine, Handmixer, Elektrorasierer; Kühlschrank, Kreissäge klein, Wasserkocher 800 W; Kaffeevollautomat, Mikrowelle, Bohrhammer; Wasserkocher 2000 W, Induktionsplatte, Winkelschleifer; Heizlüfter, Kompressor, Backofen. Damit sind praktisch alle Haushaltsverbraucher abgedeckt, auch mehrere gleichzeitig. Die 10000 W Spitzenleistung fangen Anlaufströme von Kühlkompressoren, Wasserpumpen und Winkelschleifern ab.

Batteriestrom und Laufzeit

Faustregel für die Batterie: Batteriestrom = Wechselstromleistung geteilt durch 24 V und durch den Wirkungsgrad. Ein Verbraucher mit 4000 W zieht damit rund 185,2 A. Eine 100-Ah-LiFePO4-Batterie liefert diese Last etwa 0,5 Stunden, eine AGM-Batterie mit 50 % nutzbarer Kapazität nur die Hälfte.

50 W Dauerlast	2,3 A aus der Batterie = 2,3 Ah je Betriebsstunde
100 W Dauerlast	4,6 A aus der Batterie = 4,6 Ah je Betriebsstunde
300 W Dauerlast	13,9 A aus der Batterie = 13,9 Ah je Betriebsstunde
500 W Dauerlast	23,1 A aus der Batterie = 23,1 Ah je Betriebsstunde
1000 W Dauerlast	46,3 A aus der Batterie = 46,3 Ah je Betriebsstunde
2000 W Dauerlast	92,6 A aus der Batterie = 92,6 Ah je Betriebsstunde
4000 W Dauerlast	185,2 A aus der Batterie = 185,2 Ah je Betriebsstunde

Anschluss und Absicherung

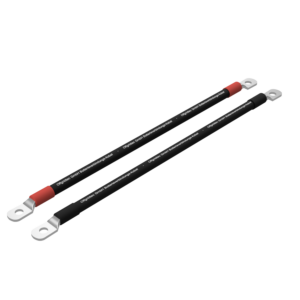

• Batteriekabel: Bei Volllast fließen rund 185,2 A – 50 mm² bei bis zu 1,5 m Länge, an M8-Bolzen mit Ringkabelschuhen.
• Sicherung: MEGA-Fuse im Sicherungshalter direkt am Pluspol, dimensioniert auf Kabelquerschnitt und Batteriestrom.
• 230-V-Seite: Schraubklemmen für feste Verdrahtung zum Sicherungskasten des Aufbaus; FI-Schutzschalter im Aufbau einplanen.
• Belüftung: Das Gebläse braucht freie Luftwege; oberhalb von 40 °C sinkt die Dauerleistung auf 3700 W.

Hersteller-Nr. (MPN)	PIN242501000
Batteriespannung	24 V
Eingangsspannungsbereich	18,6 – 34 V
Dauerleistung bei 25 °C	4000 W (5000 VA)
Dauerleistung bei 40 °C	3700 W
Dauerleistung bei 65 °C	2800 W
Spitzenleistung	10000 W
Ausgangsspannung	230 V AC ± 2 %, reiner Sinus, einstellbar 210 – 245 V
Frequenz	50 Hz oder 60 Hz ± 0,1 %
Maximaler Wirkungsgrad	95 %
Leerlaufaufnahme	18 W
Leerlaufaufnahme im ECO-Modus	2,2 W
Bluetooth	eingebaut, VictronConnect-App
VE.Direct	ja, für GX-Geräte und VRM
Programmierbares Relais	ja (Alarm, DC-Unterspannung u. a.)
Fern-Ein/Aus	ja, zweipolig
Schutz	Kurzschluss, Überlast, Batteriespannung zu hoch/zu niedrig, Übertemperatur, DC-Brummspannung
Batterieanschluss	M8-Bolzen
230-V-Anschluss	Schraubklemmen
Betriebstemperatur	-40 °C bis +65 °C, Gebläselüftung
Schutzklasse	IP21
Gehäuse	Stahl, Blau RAL 5012
Abmessungen (H x B x T)	595 x 295 x 160 mm
Gewicht	29 kg
Normen	EN 60335-1, EN 55014-1/-2, IEC 61000-6-1/-2/-3, ECE R10-5
Parallel-/Drei-Phasen-Betrieb	nein
EAN	8719076058281

Lieferumfang

• 1x Victron Energy Phoenix Inverter Smart 24/5000 230 V (PIN242501000)
• 1x Bedienungsanleitung

Nicht enthalten: Batteriekabel, Sicherung, Fern-Ein/Aus-Schalter.

Victron Energy BV
De Paal 35
Almere, NL, 1351JG
Tel.: 0031365359700
sales@victronenergy.com
