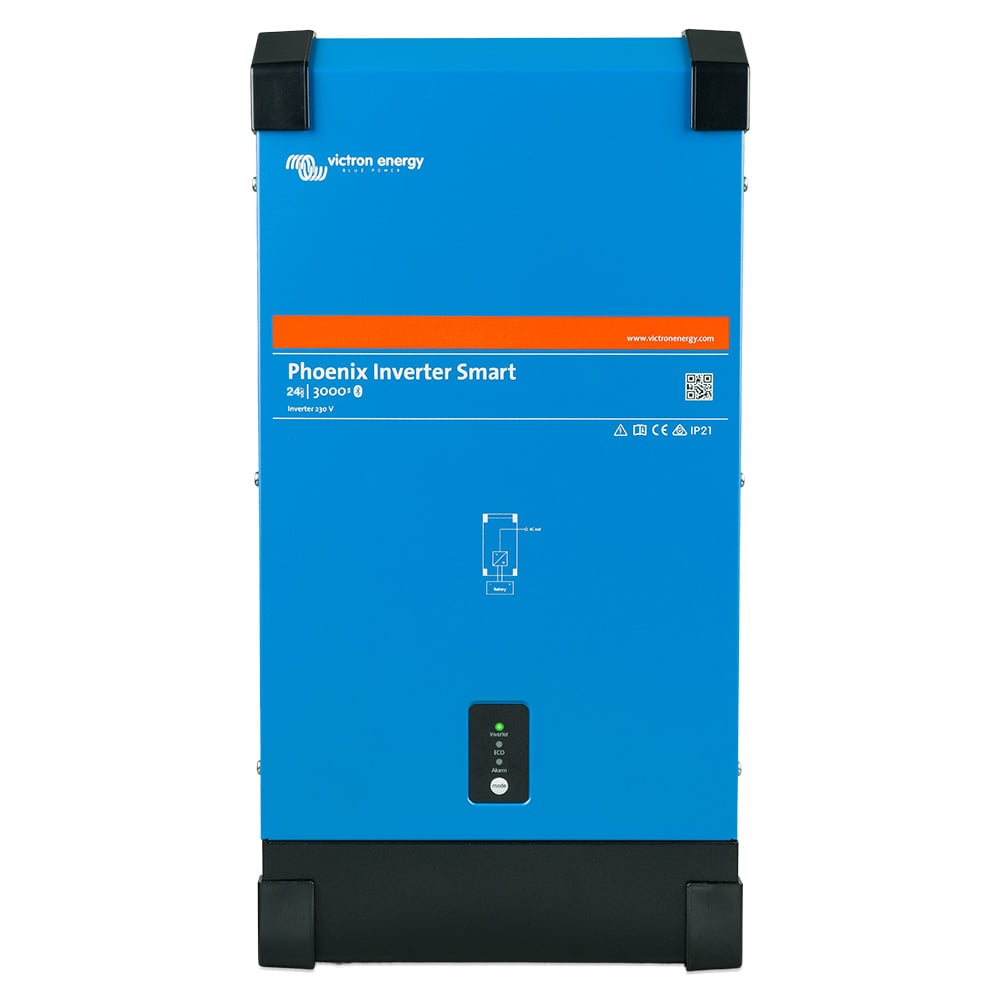

2400W 24V Sinus Wechselrichter Victron Phoenix Smart 24/3000 VE.Direct

Beschreibung

Der Phoenix Smart 24/3000 (MPN PIN242300000) ist der Wechselrichter für Anlagen, die mehr als Kleinverbraucher versorgen: 2400 W Dauerleistung bei 25 °C , 2200 W bei 40 °C und 6000 W Spitzenleistung für Anlaufströme von Kompressoren, Pumpen und Elektrowerkzeugen. Damit ist der Phoenix Smart 24/3000 die passende Größe in 24-V-Anlagen – etwa im Gartenhaus, im Lkw oder im größeren Wohnmobil. Er versorgt mehrere größere Verbraucher gleichzeitig, etwa Kaffeemaschine und Wasserkocher.

• Bluetooth eingebaut – Einrichtung und Überwachung ohne Dongle
• 6000 W Spitzenleistung für hohe Anlaufströme
• 94 % Wirkungsgrad, ECO-Modus mit 1,9 W
• Programmierbares Relais und VE.Direct für Systemintegration
• Reiner Sinus, kurzschlussfest

Für wen ist das Produkt gedacht?

• Wohnmobile und Expeditionsfahrzeuge mit 24V-Lithiumbank: Wasserkocher 2000 W, Induktionsplatte, Winkelschleifer ohne Landstrom
• Boote mit 24V-Bordnetz: Sinusausgang für Bordküche, Ladegeräte und Elektronik

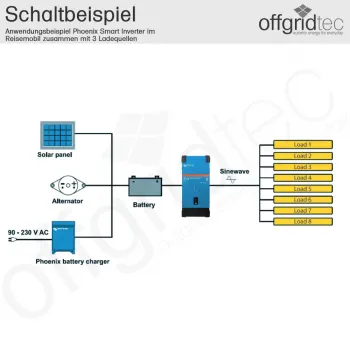

• Garten-, Berg- und Almhütten mit Inselanlage: in Kombination mit MPPT-Laderegler und 24V-Batteriebank
• Werkstätten und Baustellen: Sinusstrom für Elektrowerkzeuge mit hohem Anlaufstrom

Weitere Leistungsklassen finden Sie bei den 24-V-Wechselrichtern.

Vorteile und Grenzen

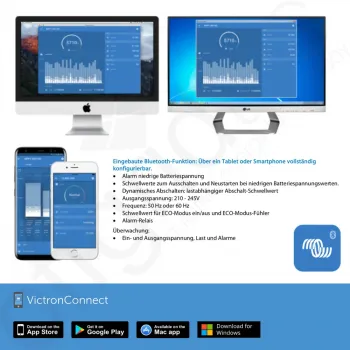

Bluetooth ist eingebaut. Mit der VictronConnect-App werden Ausgangsspannung (210 bis 245 V), Frequenz, Unterspannungsalarm, Abschalt- und Neustartschwellen, dynamisches lastabhängiges Abschalten und der ECO-Modus eingestellt; die App zeigt Ein- und Ausgangsspannung, Last und Alarme live an. Über VE.Direct binden Sie den Phoenix Smart 24/3000 zusätzlich an ein GX-Gerät an und überwachen ihn im VRM-Portal aus der Ferne.

Mit 94 % Wirkungsgrad, 13 W Leerlaufaufnahme und 1,9 W im ECO-Modus bleibt der Eigenverbrauch auch bei Dauerbetrieb gering. Ein programmierbares Relais meldet Alarme oder DC-Unterspannung an externe Steuerungen, der Fern-Ein/Aus-Anschluss nimmt einen Schalter oder BMS-Kontakt auf.

Welche Verbraucher laufen daran?

Mit 2400 W Dauerleistung betreibt der Phoenix Smart 24/3000: Laptop, Kamera-Akkus, Drohnen-Ladegeräte, LED-Licht; Fernseher, Router, Kleinkühlschrank; Kaffeepadmaschine, Handmixer, Elektrorasierer; Kühlschrank, Kreissäge klein, Wasserkocher 800 W; Kaffeevollautomat, Mikrowelle, Bohrhammer; Wasserkocher 2000 W, Induktionsplatte, Winkelschleifer. Für Heizlüfter, Kompressor, Backofen ist die nächstgrößere Klasse nötig. Die 6000 W Spitzenleistung fangen Anlaufströme von Kühlkompressoren, Wasserpumpen und Winkelschleifern ab.

Batteriestrom und Laufzeit

Faustregel für die Batterie: Batteriestrom = Wechselstromleistung geteilt durch 24 V und durch den Wirkungsgrad. Ein Verbraucher mit 2400 W zieht damit rund 111,1 A. Eine 100-Ah-LiFePO4-Batterie liefert diese Last etwa 0,9 Stunden, eine AGM-Batterie mit 50 % nutzbarer Kapazität nur die Hälfte.

50 W Dauerlast	2,3 A aus der Batterie = 2,3 Ah je Betriebsstunde
100 W Dauerlast	4,6 A aus der Batterie = 4,6 Ah je Betriebsstunde
300 W Dauerlast	13,9 A aus der Batterie = 13,9 Ah je Betriebsstunde
500 W Dauerlast	23,1 A aus der Batterie = 23,1 Ah je Betriebsstunde
1000 W Dauerlast	46,3 A aus der Batterie = 46,3 Ah je Betriebsstunde
2000 W Dauerlast	92,6 A aus der Batterie = 92,6 Ah je Betriebsstunde

Anschluss und Absicherung

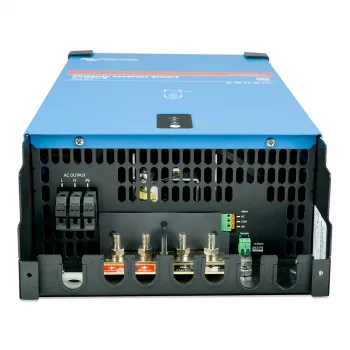

• Batteriekabel: Bei Volllast fließen rund 111,1 A – 50 mm² bei bis zu 1,5 m Länge, an M8-Bolzen mit Ringkabelschuhen.
• Sicherung: MEGA-Fuse im Sicherungshalter direkt am Pluspol, dimensioniert auf Kabelquerschnitt und Batteriestrom.
• 230-V-Seite: Schraubklemmen für feste Verdrahtung zum Sicherungskasten des Aufbaus; FI-Schutzschalter im Aufbau einplanen.
• Belüftung: Das Gebläse braucht freie Luftwege; oberhalb von 40 °C sinkt die Dauerleistung auf 2200 W.

Hersteller-Nr. (MPN)	PIN242300000
Batteriespannung	24 V
Eingangsspannungsbereich	18,6 – 34 V
Dauerleistung bei 25 °C	2400 W (3000 VA)
Dauerleistung bei 40 °C	2200 W
Dauerleistung bei 65 °C	1700 W
Spitzenleistung	6000 W
Ausgangsspannung	230 V AC ± 2 %, reiner Sinus, einstellbar 210 – 245 V
Frequenz	50 Hz oder 60 Hz ± 0,1 %
Maximaler Wirkungsgrad	94 %
Leerlaufaufnahme	13 W
Leerlaufaufnahme im ECO-Modus	1,9 W
Bluetooth	eingebaut, VictronConnect-App
VE.Direct	ja, für GX-Geräte und VRM
Programmierbares Relais	ja (Alarm, DC-Unterspannung u. a.)
Fern-Ein/Aus	ja, zweipolig
Schutz	Kurzschluss, Überlast, Batteriespannung zu hoch/zu niedrig, Übertemperatur, DC-Brummspannung
Batterieanschluss	M8-Bolzen
230-V-Anschluss	Schraubklemmen
Betriebstemperatur	-40 °C bis +65 °C, Gebläselüftung
Schutzklasse	IP21
Gehäuse	Stahl, Blau RAL 5012
Abmessungen (H x B x T)	485 x 285 x 150 mm
Gewicht	19 kg
Normen	EN 60335-1, EN 55014-1/-2, IEC 61000-6-1/-2/-3, ECE R10-5
Parallel-/Drei-Phasen-Betrieb	nein
EAN	8719076047377

Lieferumfang

• 1x Victron Energy Phoenix Inverter Smart 24/3000 230 V (PIN242300000)
• 1x Bedienungsanleitung

Nicht enthalten: Batteriekabel, Sicherung, Fern-Ein/Aus-Schalter.

Häufige Fragen

Weiterführend: Weitere 24V DC Insel-Wechselrichter
